Produktbeschreibung: DAC - AD5693R - 16-bit - I2C - STEMMA QT / Qwiic - Adafruit 5811
Ein Produkt von Adafruit mit dem 16-Bit-DAC AD5693R, der für die Umwandlung eines digitalen Signals von einem beliebigen Mikrocontroller mit einer I2C-Kommunikationsschnittstelle (z.B. Arduino) in ein analoges Signal zuständig ist. Er zeichnet sich durch eine hohe relative Genauigkeit (INL) aus, die bei einer 16-Bit-Auflösung bis zu ±2 LSB beträgt. Das Modul verfügt außerdem über STEMMA QT / Qwiic-Steckverbinder und Lötfelder, die selbstgelötete Goldpin-Steckverbinder erfordern (im Lieferumfang enthalten).
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt. Darin finden Sie u.a. eine Beschreibung der Schaltung, Pinbelegung und Beispielprogrammcode.

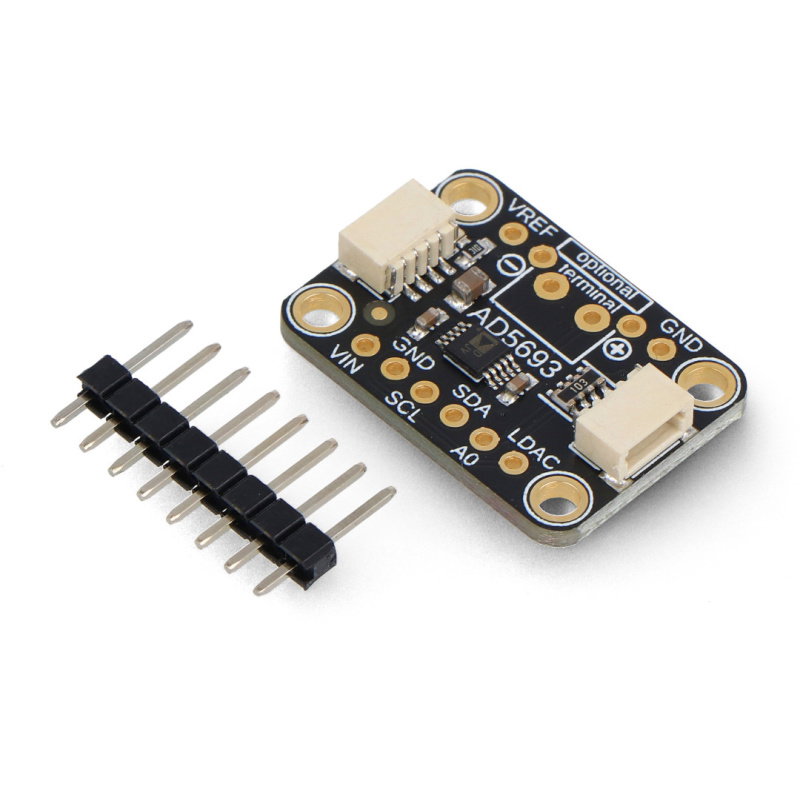

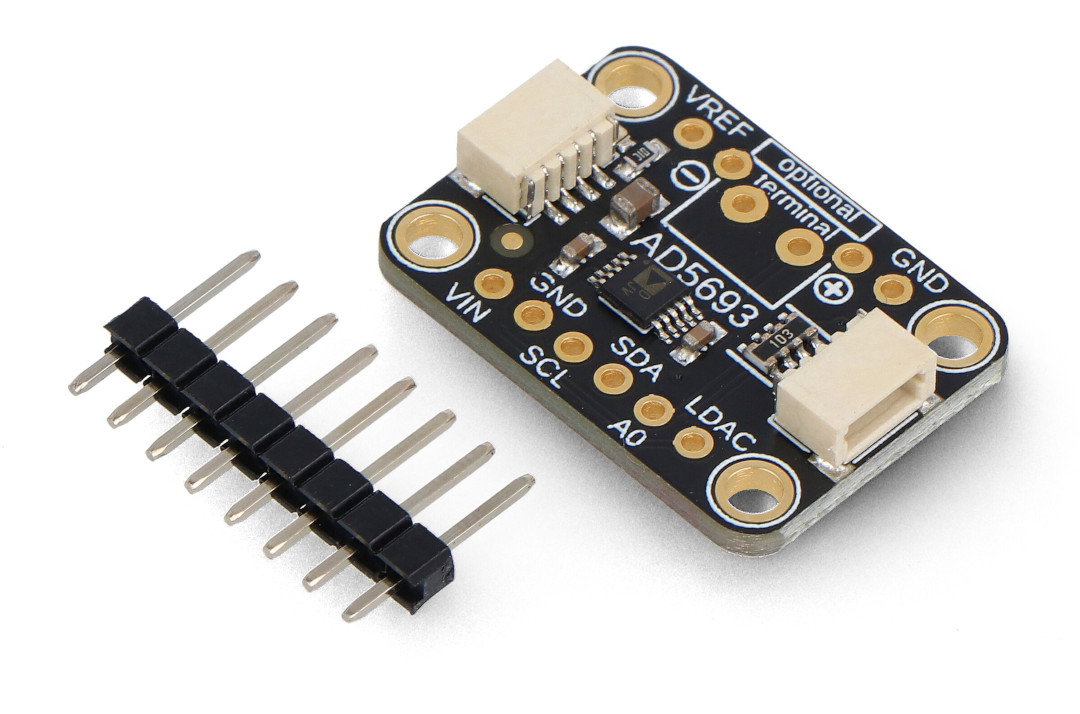

DAC - AD5693R - 16-bit - I2C - STEMMA QT / Qwiic - Adafruit 5811.

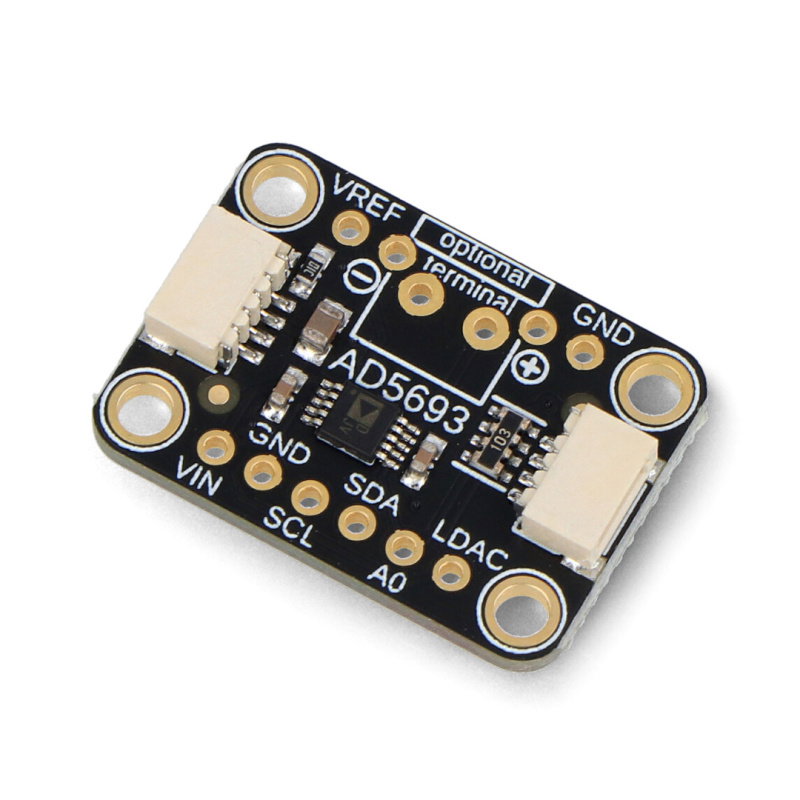

Die Platine hat Anschlüsse in Form von Lötfeldern.

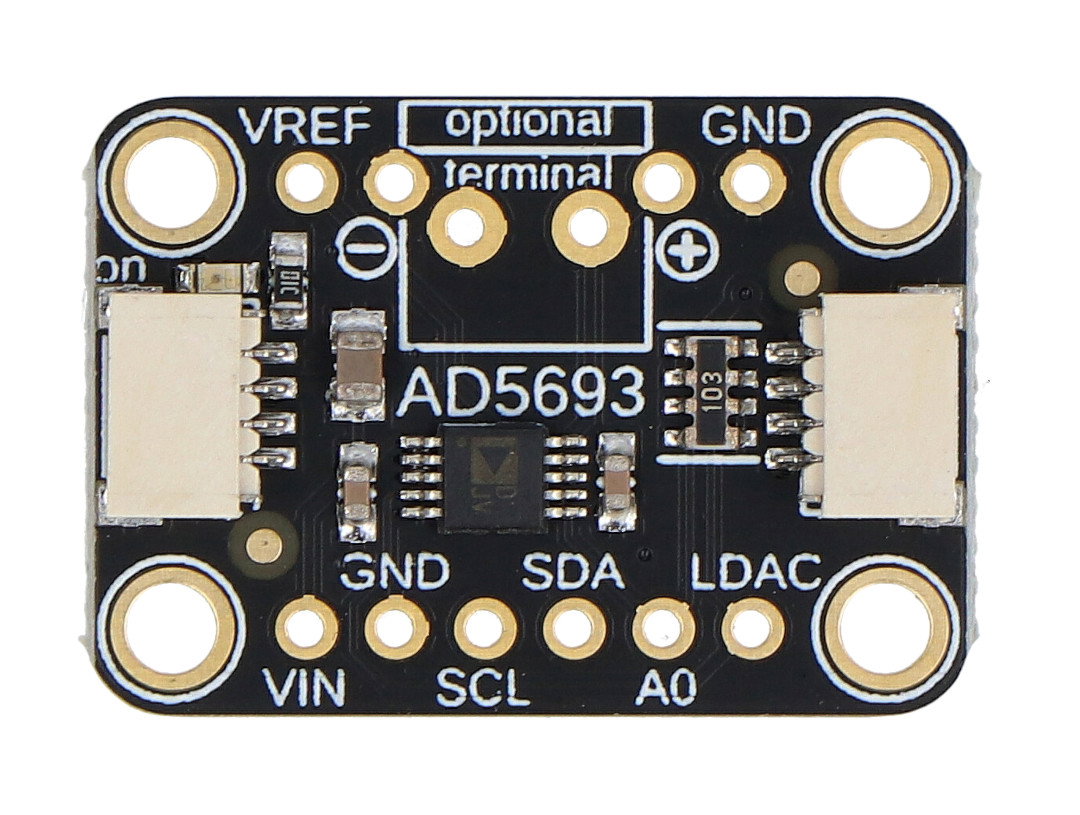

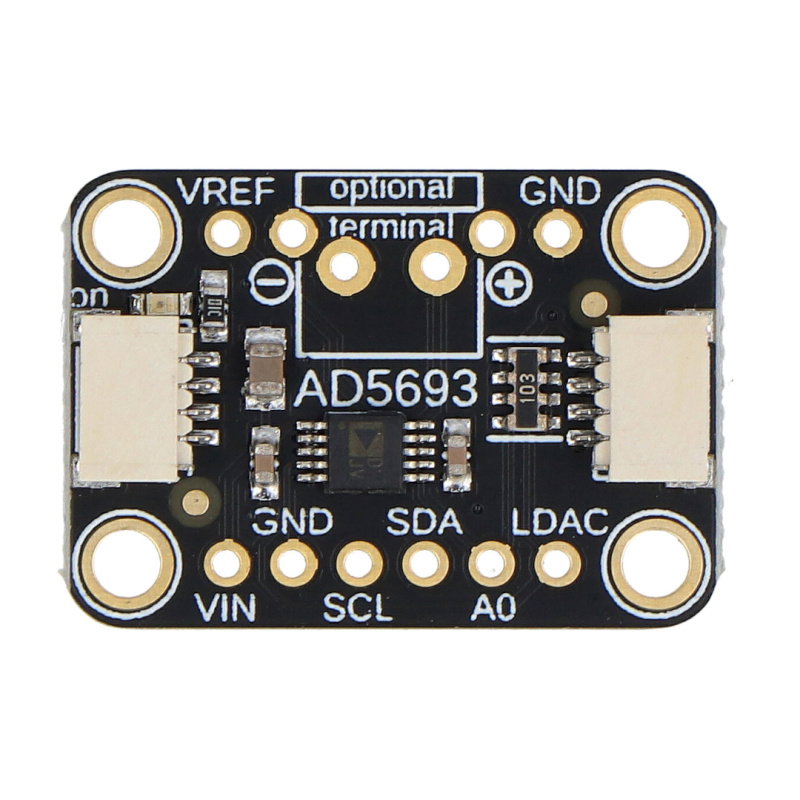

Beschreibung der Platinenanschlüsse
Die Platine hat zwei Anschlussmöglichkeiten - über Standard-Lötfelder, an die die im Bausatz enthaltenen Goldstiftleisten angelötet werden müssen, oder über STEMMA QT / Qwiic-Stecker, die kein Löten erfordern.
- VIN - Versorgungsspannung von 3 V bis 5 V,
- VREF - Spannungsreferenz-Pin,
- GND - Schaltungsmasse,
- SDA - I2C-Bus-Datenleitung,
- SCL - I2C-Bus-Taktleitung,
- LDAC - DAC-Load-Pin; überträgt den Inhalt des Eingangsregisters,
- A0 - Adress-Pin zur Einstellung der I2C-Adresse.
Technische Daten des Moduls
- Modultyp: Sender
- Typ: Digital-Analog-Wandler DAC
- Eingebetteter Schaltkreis: AD5693R
- Auflösung: 16 Bit
- Hohe relative Genauigkeit (INL): max. ±2 LSB bei 16-Bit
- Geringe Drift, 2,5 V Referenzspannung: typisch 2 ppm/°C
- Wählbarer Ausgangsbereich: 2,5 V oder 5 V
- Unkorrigierter Gesamtfehler (TUE): ±0,06% des FSR-Maximalwerts
- Offset-Fehler: ±1,5 mV maximal
- Verstärkungsfehler: ±0,05% vom FSR-Maximum
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Bus-Adresse:
- Standard: 0x4C
- konfigurierbar: 0x4E
- Betriebstemperaturbereich: -40°C bis 105°C
- Betriebsspannung: 3 V bis 5 V (bei Versorgung über Qwiic-Stecker: 3,3 V)
- Pinouts: Lötfelder, 2x STEMMA QT / Qwiic-Stecker
- Abmessungen des Moduls: 25,2 x 17,6 x 4,8 mm
- Gewicht: 1,8 g

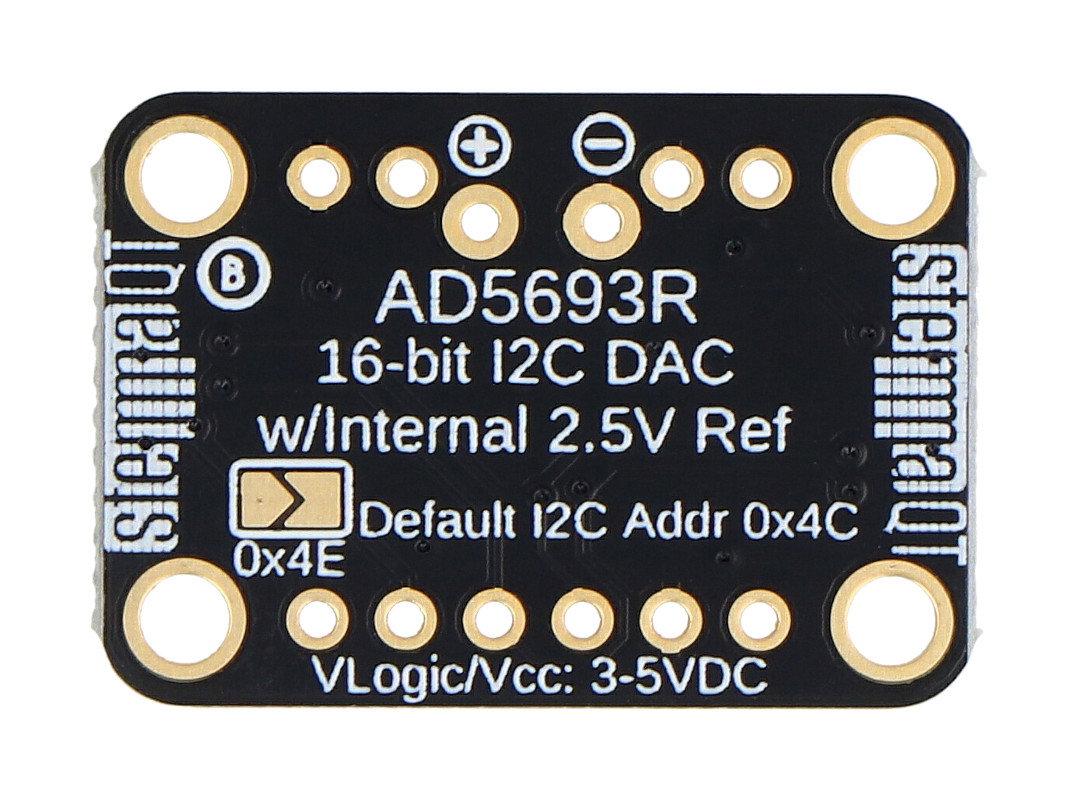

Betriebsspannungsbereich von 3 V bis 5 V DC.

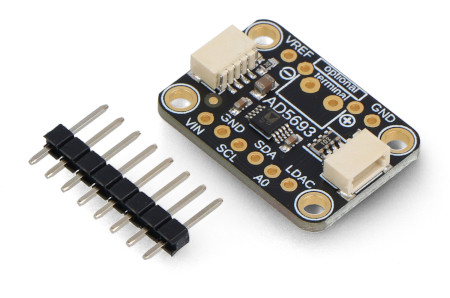

Im Bausatz enthaltene Komponenten.
Inhalt des Kits
- DAC - AD5693R - 16-bit - I2C - 1 Stück
- Goldpin-Steckerleiste - 2,54 mm Abstand - 1 Stück
