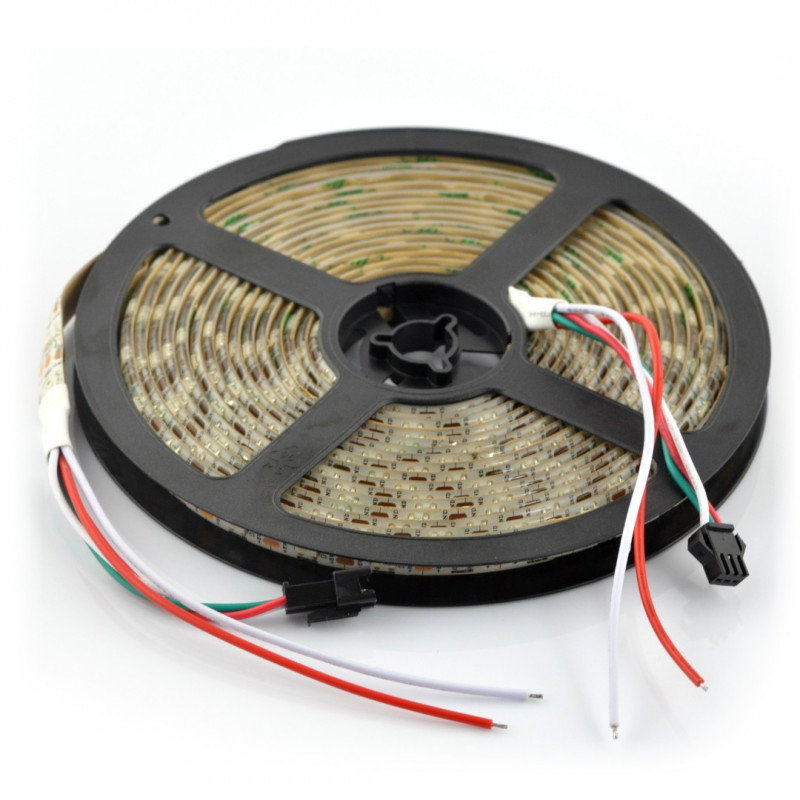

Produktbeschreibung: WS2811 RGB-LED-Streifen - digital, adressiert - IP65 48 LED / m, 12 W / m, 12 V - 5 m
Individuell adressierbare RGB-LEDs in einem 5-Meter-Streifen mit einer Dichte von 48 LEDs pro Meter. Jedes Pixel, das aus drei RGB-Dioden besteht, kann Farben aus einer 24-Bit-Palette ausgeben.Ein Pin des Mikrocontrollers reicht aus, um das Modul zu betreiben. (z.B. Arduino ).

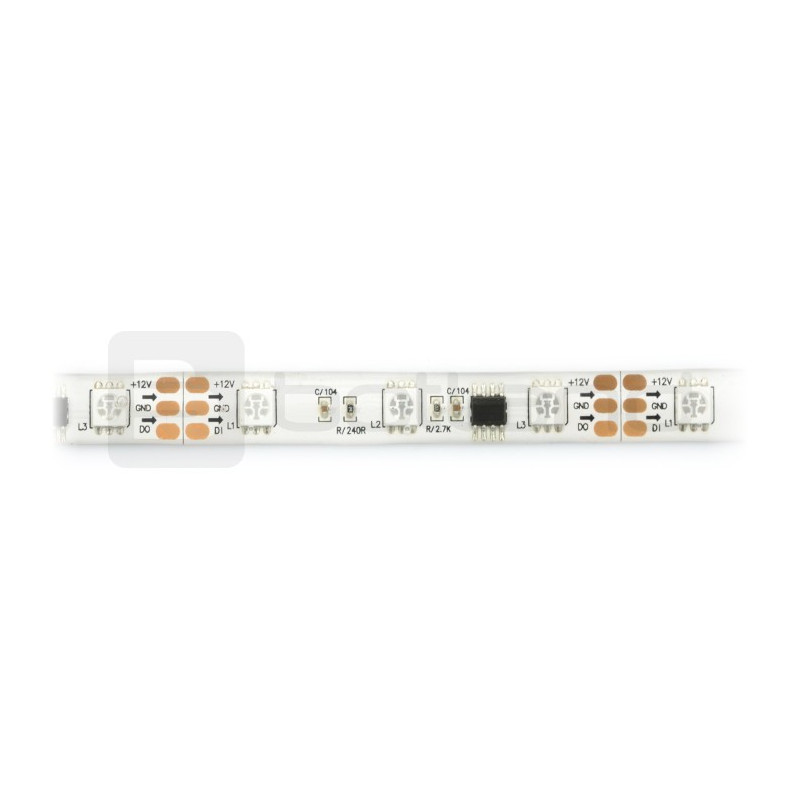

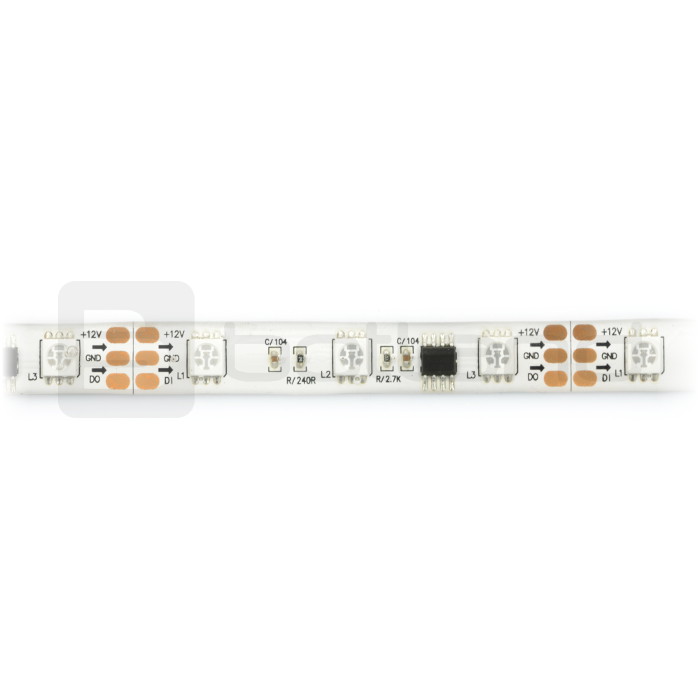

Die LEDs sind dicht in einem Abstand von ca. 20 mm angeordnet, wodurch die Helligkeit hoch ist. Das System wird mit einer Spannung von 12 V versorgt, es verbraucht ca. 1,0 A pro Meter (12 W). Die Kette kann nach jeder dritten Diode durchtrennt werden.
Das verwendete Kommunikationsprotokoll ermöglicht die serielle Verbindung der LEDs. Eine weitere Kette sollte an den Ausgangsanschluss angeschlossen werden und jeweils 12 V, GND und DOUT mit DIN verbinden. Der Hersteller weist darauf hin, dass bei Verwendung von mehr als 500 LEDs der Arbeitsspeicher im Arduino Uno möglicherweise nicht ausreicht. Es sollte auch beachtet werden, dass jeder nachfolgende Chip eine Erhöhung der Effizienz der Stromquelle erfordert.
Verbindung

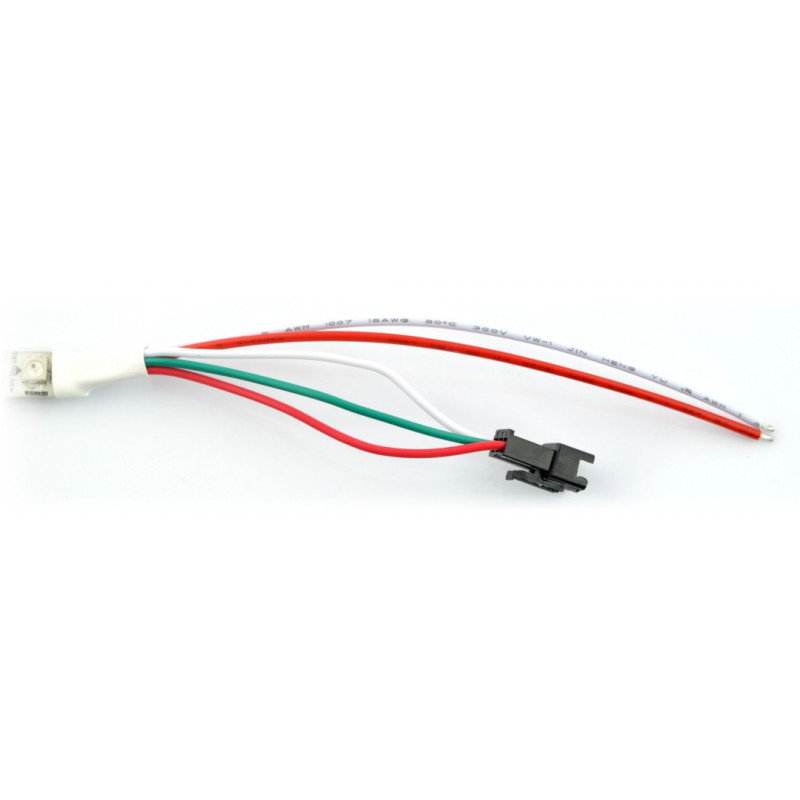

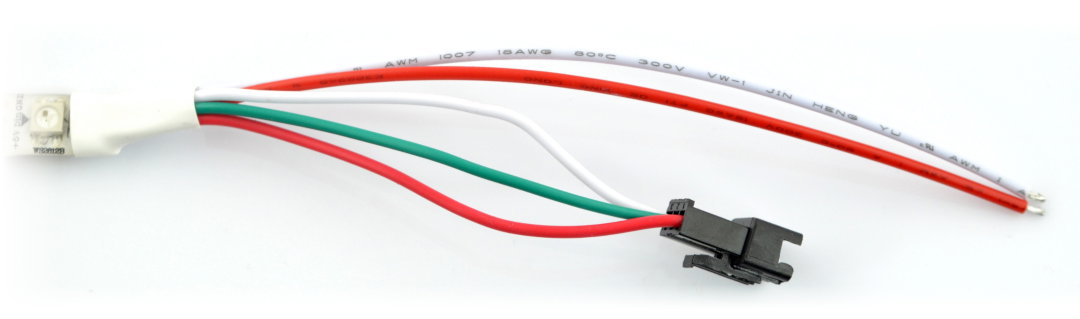

Das Gerät verfügt über einen 3-poligen Stecker, der aus folgenden Schlussfolgerungen besteht:
- GND (weißer Draht) - Modulmasse
- 12 V (rotes Kabel) - Versorgungsspannung, für eine Matrix sollten Sie pro Meter Kette eine Quelle mit einer Stromausbeute von mindestens 1,0 A anschließen
- DIN (grünes Kabel) - digitales Steuersignal vom Mikrocontroller
|
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
|
Installation der Adafruit-Bibliothek für Arduino:
- Laden Sie die Bibliothek von GtitHub herunter, indem Sie auf die Schaltfläche ZIP herunterladen klicken
- Entpacken Sie die heruntergeladene ZIP-Datei, das Ergebnis sollte ein Ordner sein, der die Dateien enthält: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h und andere Unterordner
- Benennen Sie den Stammordner um in: Adafruit_NeoPixel
- Verschieben Sie den gesamten Ordner in das Verzeichnis mit den Arduino-Bibliotheken, standardmäßig sollte es sich unter dem Pfad befinden: / Documents / Arduino / Libraries
- Starten Sie die Arduino-Umgebung neu, die Bibliothek erscheint im Menü: Datei -> Beispiele
Erster Lauf - einfaches Beispiel
- Führen Sie das Testprogramm aus, indem Sie in der Arduino-Umgebung Folgendes auswählen:
- Datei -> Beispiele -> Adafruit_Neopixel -> einfach
- Wählen Sie den Pin aus, von dem die LEDs gesteuert werden. Die Voreinstellung ist Pin 6:
- Zeile 11 #define PIN 6
- Wählen Sie die Anzahl der zu steuernden Pixel aus. Standardmäßig ist es 16:
-
- Zeile 14 #define NUMPIXELS 16
- Laden Sie das Programm auf Arduino hoch. Pixel sollten einzeln in der in Zeile 14 angegebenen Menge angehängt werden.
- Wenn Sie die Beleuchtungsfarbe ändern möchten, geben Sie verschiedene Werte in die Funktion ein:
- Zeile 40 Pixel.setPixelColor (i, Pixel.Color (0,150,0))
In RGB-Komponenten sind in Klammern angegeben, der maximale Wert von jedem von ihnen ist 255
- Zeile 40 Pixel.setPixelColor (i, Pixel.Color (0,150,0))
- Das Ändern der Beleuchtungsgeschwindigkeit einzelner Pixel ist durch Bearbeiten des Werts möglich:
- Zeile 21 int delayval = 500;

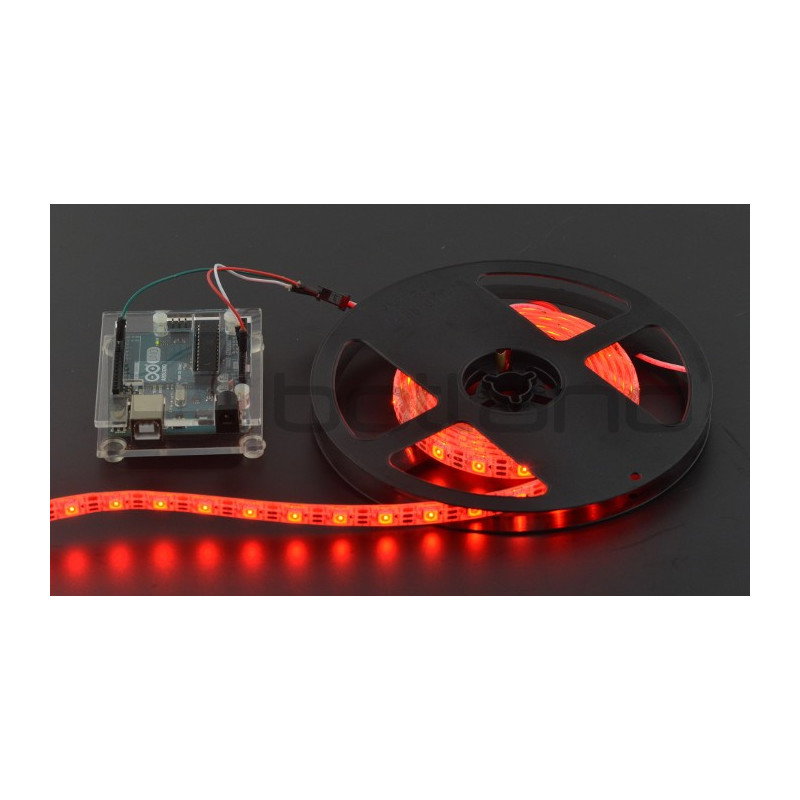

WS2811 LED-Streifen in Verbindung mit dem Arduino Uno .
Spezifikation
- Versorgungsspannung: 12 V
- Leistung: 12 W / m
- Stromaufnahme: 1,0 A für 1 Meter Kette für eine LED, weiß
- Angewandte Dioden: LED RGB SMD5050 WS2811
- Adressierter Pixel: 3 RGB-LEDs
- Beständigkeit gegen äußere Einflüsse: IP65 (Silikonhülle)
- Breite: 10 mm
- Kettenlänge: 5 m
