Produktbeschreibung: Ethernet 10/100 Mb/s Konverter – UART für Raspberry Pi Pico – Waveshare 20410
Ethernet-zu-UART- Konverter für Raspberry Pi Pico, der die Netzwerkkommunikation über UART ermöglicht. Das Gerät unterstützt vier Betriebsmodi : TCP-Client, TCP-Server, UDP-Client, UDP-Server. Es verfügt über integrierte Ethernet-MAC- und PHY-Schichten. Die gelötete weibliche Goldpin-Leiste ermöglicht es Ihnen, den Raspberry Pi Pico einfach über die GPIO-Pins anzuschließen.
Das Angebot unseres Shops umfasst auch Raspberry Pi Pico -Module und -Kits.

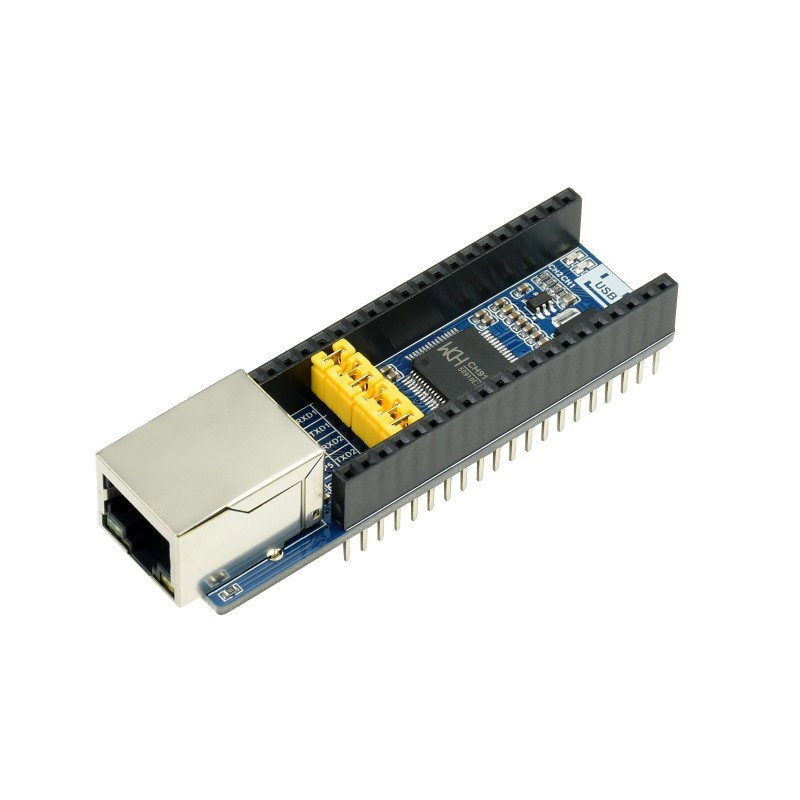

Ethernet-Konverter - UART für Raspberry Pi Pico - Waveshare 20410 .

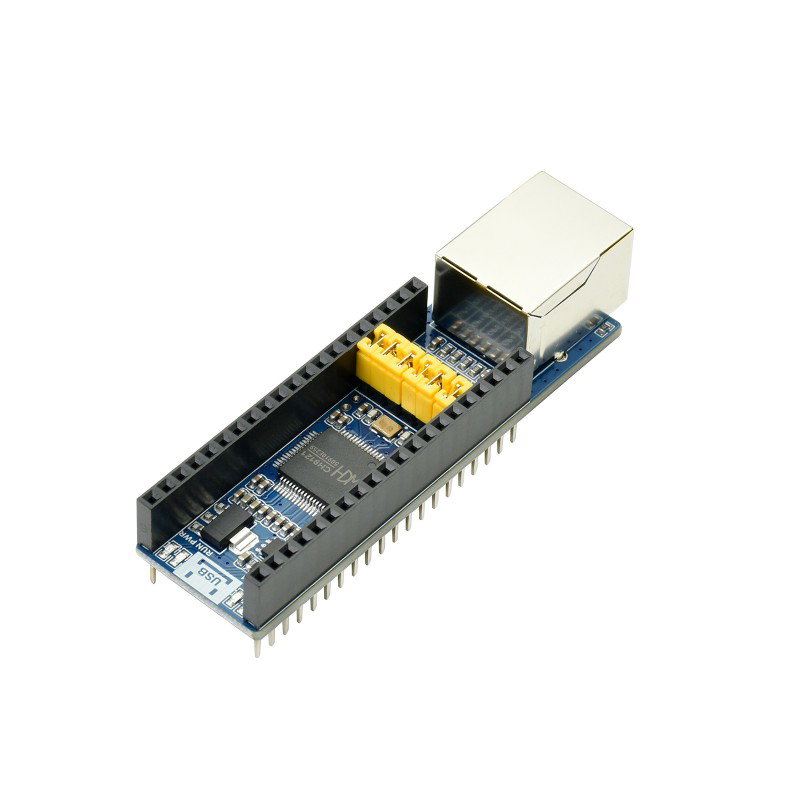

Konvertermodul - Waveshare 20410 .
Produkteigenschaften
- Das Gerät verfügt über gelötete Goldpin-Streifen, angepasst für die Montage auf einem Raspberry Pi Pico
- Jumper für Pin-Konfiguration
- Eingebaute Ethernet-MAC- und -PHY-Schichten
- Bidirektionale Datenübertragung zwischen UART und Ethernet
- Ethernet 10/100 Mb/s, Vollduplex/Halbduplex, Auto-Negotiation der Ethernet-Schnittstelle, kompatibel zum 802.3-Standard
- Auto-MDI / MDIX, erkennt und ändert automatisch den Kabeltyp
- Unterstützt DHCP durch automatischen Zugriff auf IP- und DNS-Domänen
- Konfiguration von Netzwerkparametern wie Chip-Betriebsmodus, Port, IP, durch Host-Computer-Software oder UART-Befehl
- UART-Kommunikation im Vollduplex- oder Halbduplexmodus, unterstützt RS485 RX / TX-Automatikumschaltung (externer RS485-Controller erforderlich)
- Unterstützung des KEEPALIVE-Mechanismus

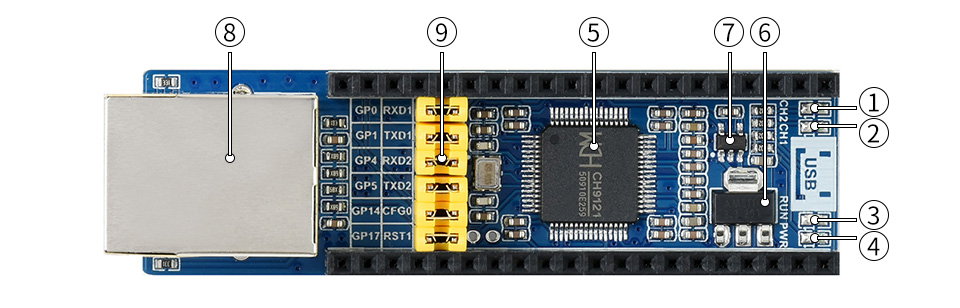

Komponenten des Konvertermoduls
- UART-Verbindungsanzeige 2
- UART-Verbindungsanzeige 1
- CH9121 Arbeitsstatusanzeige
- Kraftmesser
- CH9121 Treiberchip
- Integrierte Schaltung AMS1117-3,3 V
- Integrierte Schaltung RT9193-18 GB
- Ethernet-Verbindung
- Konfigurations-Jumper
Beschreibung der Komponenten des Moduls Waveshare 20410 .

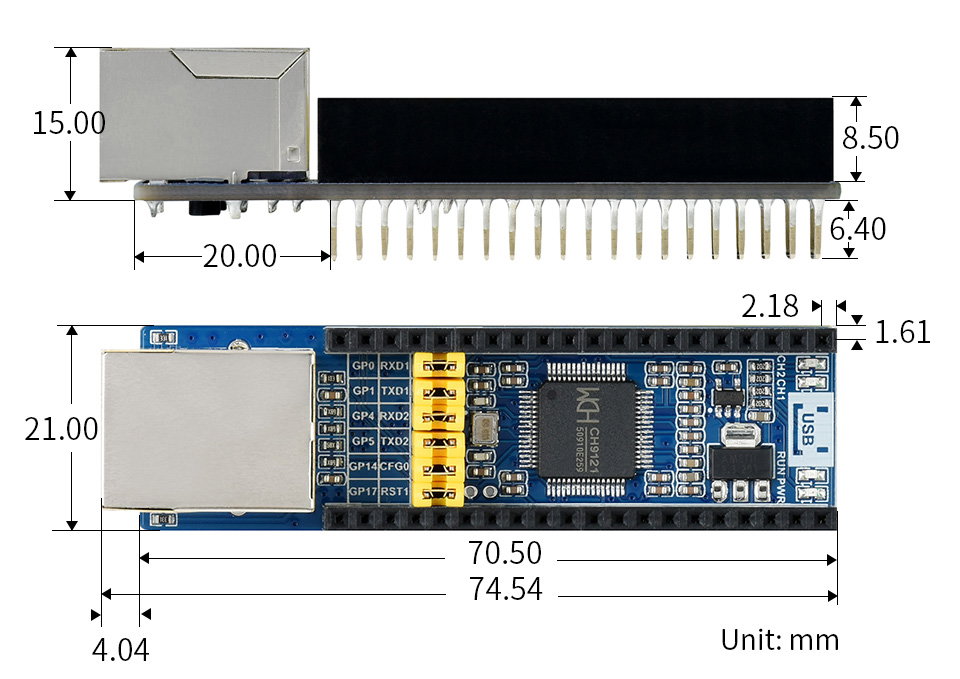

Detaillierte Abmessungen des Moduls .
Spezifikation Ethernet-Konverter 10/100 Mb / s - UART
- Entwickler: Waveshare
- Hersteller-Teilenummer: 20410
- Kompatibel mit Raspberry Pi Pico
- Betriebsspannung: 3,3 V / 5 V
- Arbeitsstrom: 140 mA
- Arbeitsmodus: TCP / UDP
- Übertragungsgeschwindigkeit: von 300 bps bis 921,6 Kbps
- UART TTL: kompatibel mit 3,3 V / 5 V
- Betriebstemperatur: -40 °C bis 85 °C
- Lagertemperatur: -55 °C bis 125 °C
- Maße: 75,54 x 21 mm
Inhalt des Kits
- Konverter Ethernet 10/100 Mb / s - UART für Raspberry Pi Pico - Waveshare 20410: 1 Stck.
