Produktbeschreibung: DFRobot Beetle ESP32 v2.0 IoT, WiFi, Bluetooth
Beetle ESP32 ist eine kleinere Version des FireBeetle- Boards. Es basiert auf dem ESP-WROOM-32D Modul mit einem Dual-Core- Tensilica-LX6 -Prozessor, der mit 240 MHz getaktet ist. Es verfügt über 520 KB SRAM-Speicher, 16 MB Flash und digitale, analoge I2C- und UART -Pins. Der Beetle verfügt über ein integriertes Bluetooth 4.2 -Modul und WLAN .
Die Programmierung des Moduls erfolgt über die Arduino IDE . Eine Konfigurationsanleitung und ein Beispielprogramm finden Sie hier . Das Modul wird über den microUSB- Anschluss programmiert und mit Strom versorgt.

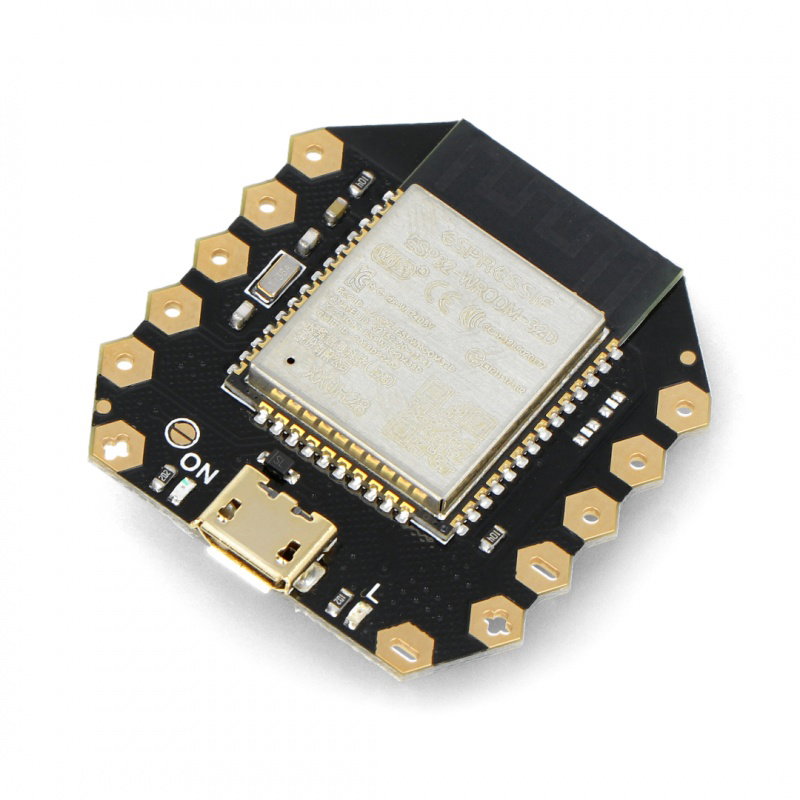

DFRobot Beetle ESP32 IoT, WLAN, Bluetooth.

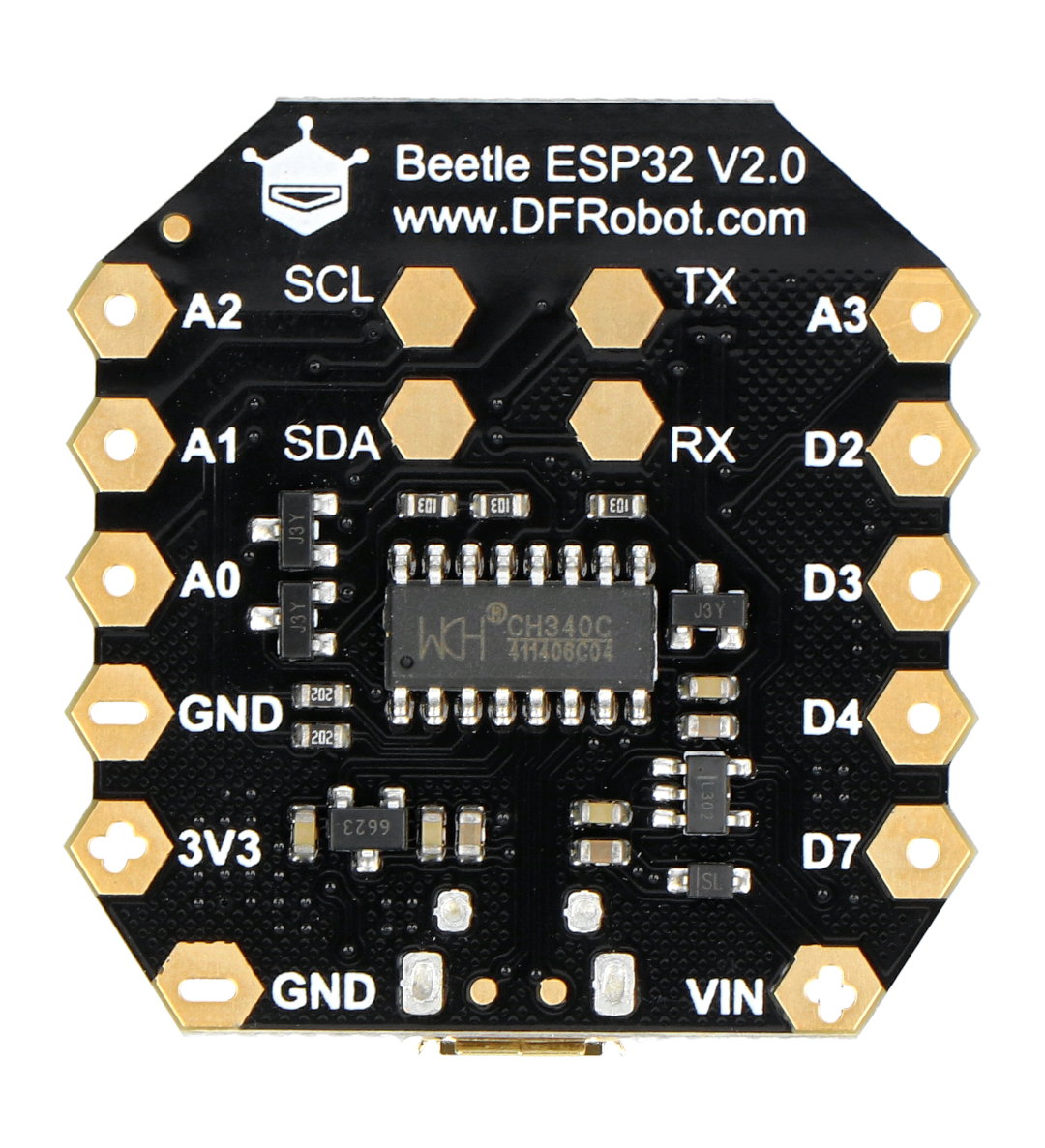

DFRobot Beetle ESP32 v2.0 Stifte
Das Modul hat Ausgänge in Form von Lötlöchern und Pads. Zusätzlich sind die Leistungsausgänge entsprechend gekennzeichnet: 3V3 / VIN (+), GND (-).
Spezifikation des DFRobot Beetle ESP32-Moduls v2.0
- System: ESP-WROOM-32D
- Prozessor: Tensilica LX6 Dual-Core
- Frequenz: 240 MHz
- SRAM-Speicher: 520 kB
- Flash-Speicher: 16 MB
- WLAN-Standard: FCC / CE / TELEC / KCC
- WiFi-Protokoll: 802.11 b / g / n / d / e / i / k / r
- WLAN-Frequenzbereich: 2,4 GHz bis 2,5 GHz
- Bluetooth-Protokoll: BR / EDR / BLE für Bluetooth v4.2
- Eingebaute Uhr: Quarz 40 MHz und 32,768 KHz
- Digitale Schnittstellen: D2, D3, D4, D7
- Analoge Schnittstellen: A0, A1, A2, A3
- I2C: x1
- UART: x1
- Abmessungen: 35 x 34 mm
| Name | Beschreibung |
|---|---|
| 3V3 | Versorgungsspannung ab 3,3 V. |
| Fahrgestellnummer | Versorgungsspannung von 3,5 V bis 6,5 V. |
| A0 - A3 | Analoger Eingang. |
| D2, D3, D4, D7 | Digitale Ein-/Ausgänge. |
| SCL | Die Taktleitung des I2C-Busses. |
| SDA | Die Datenleitung des I2C-Busses. |
| Empfang | UART-Empfänger-Pin . |
| Senden | UART-Sender-Pin. |

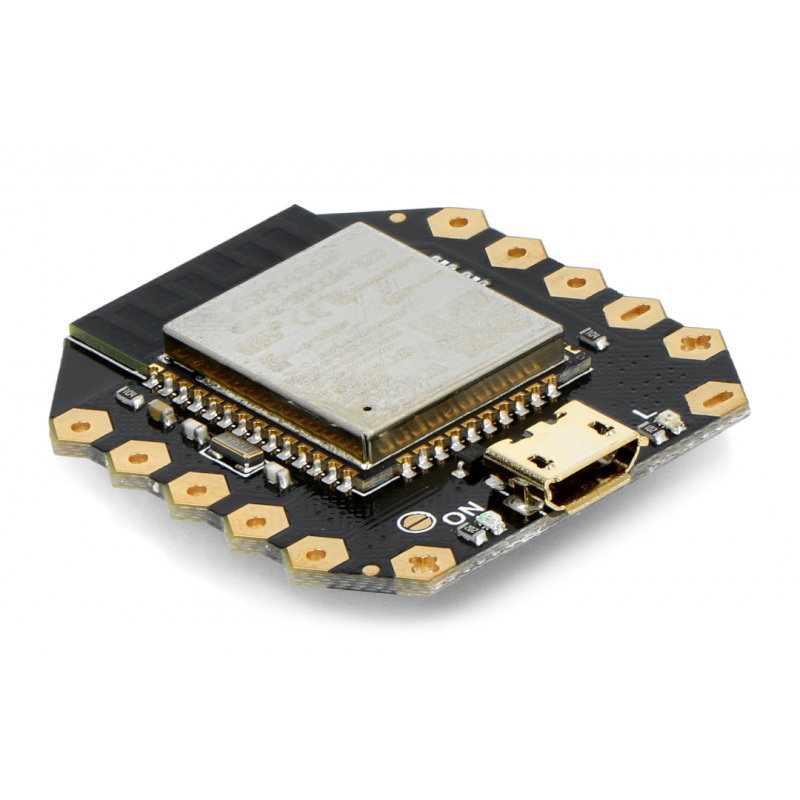

DFRobot Beetle ESP32 v2.0 IoT, WLAN, Bluetooth
Wir bieten ein hervorragendes Werkzeug an, das von der bekannten Firma DFRobot entwickelt und hergestellt wurde - Beetle ESP32. Das Beetle ESP32-Modul ist in der Tat eine miniaturisierte Version des FireBeetle-Modells, dessen Herzstück ESP-WROOM-32D ist. Der verwendete Tensilica LX6-Prozessor verfügt über zwei Kerne, die mit 240 MHz getaktet sind.

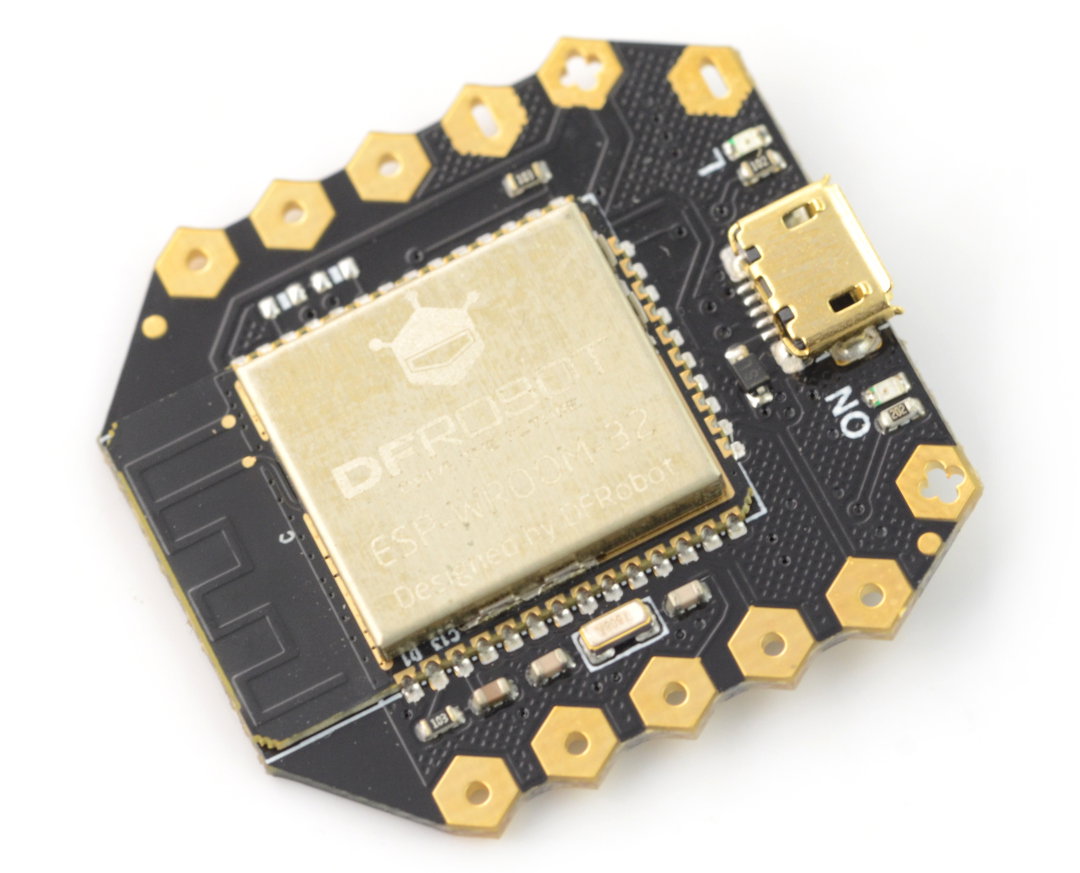

DFRobot Beetle ESP32 zur Programmierung über Arduino IDE
Das Gerät ist mit einer Reihe von standardmäßigen analogen und digitalen Pins wie I2C oder UART ausgestattet. Dank des modernen Ansatzes der Entwickler enthält das Board auch Bluetooth- und WiFi-Module, dank denen sich das Gerät nach entsprechender Programmierung in das Konzept von IoT (Internet of Things) einfügen kann.
Das Gerät wird über den Micro-USB-Anschluss mit Strom versorgt, der Benutzer kann dieselbe Buchse auch verwenden, wenn er das Gerät programmieren möchte. Es sei daran erinnert, dass die beste Entwicklungsumgebung für diesen Zweck eine kompatible Arduino IDE ist.
