Liste der Zahnräder
Die Liste der in unserem Shop erhältlichen Zahnräder aus POM (Polyoxymethylen)-Kunststoff:
- Einzelzahnräder mit Nabe (versetzt)
- Doppelte Gänge
- Einzelschaltung ohne Nabe (angreifend)
- Winkelgetriebe - einfach mit einer Nabe (versetzt)
- Winkelgetriebe - doppelt
- Schnecke und blättern
Eine große Auswahl an kleinen Modulgestellen ermöglicht es Ihnen , Zahnräder in Robotern oder mobilen Strukturen zu erstellen und zu bauen. Präzise gefertigte Zahnräder sorgen für gute Arbeitsgenauigkeit und geringes Spiel auf aufeinanderfolgenden Getriebestufen. Alle Zahnräder sind aus POM (Polyoxymethylen) gefertigt, was eine hohe Abriebfestigkeit gewährleistet.
Liste der einzelnen POM-Kettenräder
Symbol | Modul | Anzahl der Zähne | Durchmesser | Hub |
|---|---|---|---|---|
| ZYZ-15A20-20-05P | 0,5 | 20T | 11.0 | 2.0 |
| ZYZ-15A20-22-05P | 0,5 | 22T | 12.0 | 2.0 |
| ZYZ-15A20-36-05P | 0,5 | 36T | 19.0 | 2.0 |
| ZYZ-15A20-40-05P | 0,5 | 40T | 21.0 | 2.0 |
| ZYZ-15A20-42-05P | 0,5 | 42T | 22.0 | 2.0 |
| ZYZ-15A20-48-05P | 0,5 | 48T | 25.0 | 2.0 |
| ZYZ-15A20-54-05P | 0,5 | 54T | 28.0 | 2.0 |
| ZYZ-15A20-56-05P | 0,5 | 56T | 29.0 | 2.0 |
| ZYZ-15A50-20-05P | 0,5 | 20T | 11.0 | 5.0 |
| ZYZ-15A50-24-05P | 0,5 | 24T | 13.0 | 5.0 |
| ZYZ-15A50-28-05P | 0,5 | 28T | 15.0 | 5.0 |
| ZYZ-15A50-30-05P | 0,5 | 30T | 16.0 | 5.0 |
| ZYZ-15A50-36-05P | 0,5 | 36T | 19.0 | 5.0 |
| ZYZ-15A50-52-05P | 0,5 | 52T | 27.0 | 5.0 |
| ZYZ-15A50-58-05P | 0,5 | 58T | 30.0 | 5.0 |
| ZYZ-15A50-60-05P | 0,5 | 60T | 31.0 | 5.0 |
| ZYZ-15A50-64-05P | 0,5 | 64T | 33.0 | 5.0 |
Übersicht Doppelkettenräder aus POM
Symbol | Modul | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. größer | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. kleiner |
|---|---|---|---|---|---|
| ZYD-15B40-22T8-05P | 0,5 | 22T | 12.0 | 8T | 5.0 |
| ZYD-15B40-26T8-05P | 0,5 | 16T | 14.0 | 8T | 5.0 |
| ZYD-15B40-34T8-05P | 0,5 | 34T | 18.0 | 8T | 5.0 |
| ZYD-15B40-38T8-05P | 0,5 | 38T | 20.0 | 8T | 5.0 |
| ZYD-15B40-46T8-05P | 0,5 | 46T | 24.0 | 8T | 5.0 |
| ZYD-15B40-52T8-05P | 0,5 | 52T | 27.0 | 8T | 5.0 |
| ZYD-15B40-58T8-05P | 0,5 | 58T | 30.0 | 8T | 5.0 |
| ZYD-15B40-62T8-05P | 0,5 | 62T | 32.0 | 8T | 5.0 |
| ZYD-15B40-20T12-05P | 0,5 | 20T | 11.0 | 12T | 7.0 |
| ZYD-15B40-24T12-05P | 0,5 | 24T | 13.0 | 12T | 7.0 |
| ZYD-15B40-32T12-05P | 0,5 | 32T | 17.0 | 12T | 7.0 |
| ZYD-15B40-40T12-05P | 0,5 | 40T | 21.0 | 12T | 7.0 |
| ZYD-15B40-44T12-05P | 0,5 | 44T | 23.0 | 12T | 7.0 |
| ZYD-15B40-50T12-05P | 0,5 | 50T | 26.0 | 12T | 7.0 |
Liste einzelner POM-Kettenräder ohne Nabe (angreifend)
Symbol | Modul | Anzahl der Zähne | Durchmesser | Hub |
|---|---|---|---|---|
| ZYZ-50A0-10-05P | 0,5 | 10T | 6.0 | 5.0 |
Übersicht Winkel-Einzelgestelle aus POM mit Nabe (versetzt)
Symbol | Modul | Anzahl der Zähne | Durchmesser | Hub |
|---|---|---|---|---|
| ZYK-35A20-20-05P | 0,5 | 20T | 11.5 | 2.0 |
| ZYK-30A20-28-05P | 0,5 | 28T | 15.5 | 2.0 |
| ZYK-30A20-36-05P | 0,5 | 36T | 19.5 | 2.0 |
| ZYK-30A40-28-05P | 0,5 | 28T | 15.5 | 4.0 |
| ZYK-30A40-36-05P | 0,5 | 36T | 19.5 | 4.0 |
Eine Liste von Winkel-Doppelgestellen aus POM
Symbol | Modul | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. größer | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. kleiner |
|---|---|---|---|---|---|
| ZYK-35B40-20T10-05P | 0,5 | 20T | 11.5 | 10T | 6.0 |
| ZYK-30B40-24T10-05P | 0,5 | 24T | 13.5 | 10T | 6.0 |
| ZYK-30B40-28T10-05P | 0,5 | 28T | 15.5 | 10T | 6.0 |
| ZYK-30B40-36T10-05P | 0,5 | 36T | 19.5 | 10T | 6.0 |

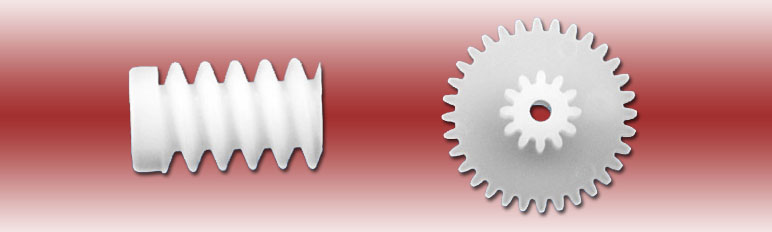

Schnecke und blättern
Symbol | Modul | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. größer | Anzahl der Zähne Zahn. größer | Durchmesser Zahn. kleiner |
|---|---|---|---|---|---|
| ZYW-85A15-59-05PR | 0,5 | - | 6.0 | - | - |
| ZYH-15A40-32T12-05P | 0,5 | 32T | 16.9 | 12T | 7.5 |
