Produktbeschreibung: VCNL4200 – Infrarot-Distanz- und Lichtintensitätssensor ALS – STEMMA QT / Qwiic – Adafruit 6064
Ein vielseitiges Modul von Adafruit , basierend auf dem Vishay VCNL4200 Sensor, vereint Distanz- und Beleuchtungsstärkemessung in einem einzigen Chip. Der Sensor nutzt eine Infrarotwellenlänge von 940 nm und gewährleistet so die zuverlässige Erkennung von Objekten in Entfernungen von 0 m bis 1,5 m . In der Praxis werden die stabilsten Ergebnisse typischerweise im Bereich von 50 cm bis 100 cm erzielt. Neben der Näherungserkennung bietet das Modul eine präzise Umgebungslichtmessung mit einer Empfindlichkeit, die der des menschlichen Auges ähnelt. Dank eines integrierten Logikpegelwandlers ist es sowohl mit 3,3-V- als auch mit 5-V- Plattformen kompatibel. STEMMA QT/ Qwiic -Anschlüsse ermöglichen eine schnelle Verbindung mit gängigen Entwicklungsboards ohne Löten.

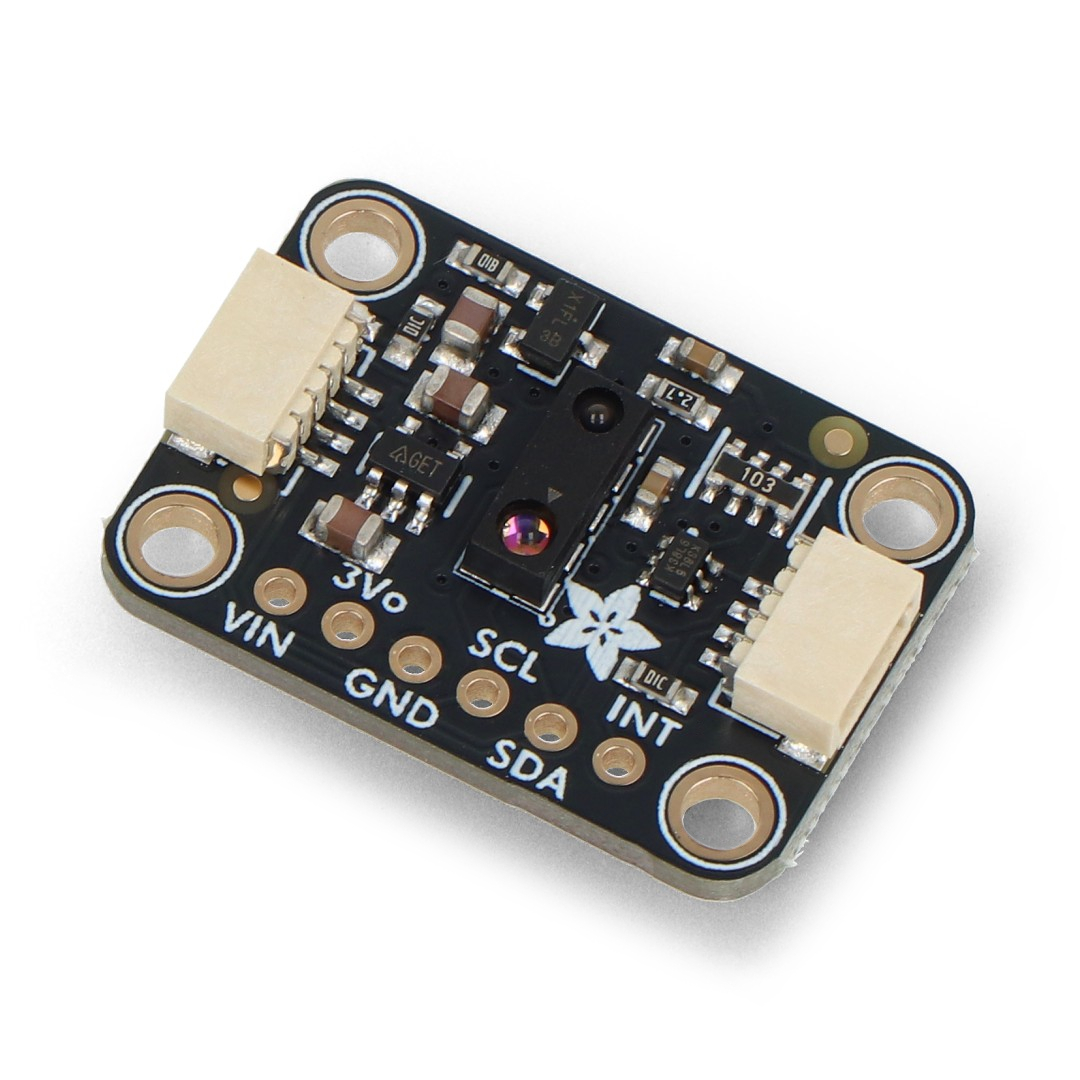

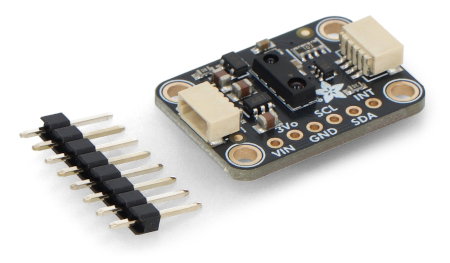

VCNL4200 - IR-Distanz- und Lichtintensitätssensor ALS - STEMMA QT / Qwiic - Adafruit 6064.
Der Sensor verfügt über STEMMA QT / Qwiic-Anschlüsse für eine einfache Verbindung.
Hauptmerkmale des Sensors
- Infrarot-Näherungsmessung : Erkennt Objekte in einem Abstand von 0 m bis 1,5 m
- ALS-Lichtsensor : Messung der Beleuchtungsstärke von 0,003 lx bis 1573 lx
- I2C-Schnittstelle : schnelle Kommunikation mit Mikrocontrollern und Einplatinencomputern
- 3,3-V- und 5-V-kompatibel : Integrierte Logikpegelanpassungsschaltung
- STEMMA QT / Qwiic-Anschlüsse : lötfreie Verbindung
- Programmierbare Interrupts : Unterstützung für Schwellenwerte bei Näherungs- und Lichtintensitätsmessung
- Konfigurierbare Betriebsparameter : Einstellung der Integrationszeit, des IR-Diodenstroms, des Tastverhältnisses und der Impulszahl
- Umgebungslichtkompensation : erhöhte Widerstandsfähigkeit gegenüber Lichtinterferenzen
- Flimmerbeständigkeit von Leuchtstofflampen : Stabilere Lichtintensitätsmessungen

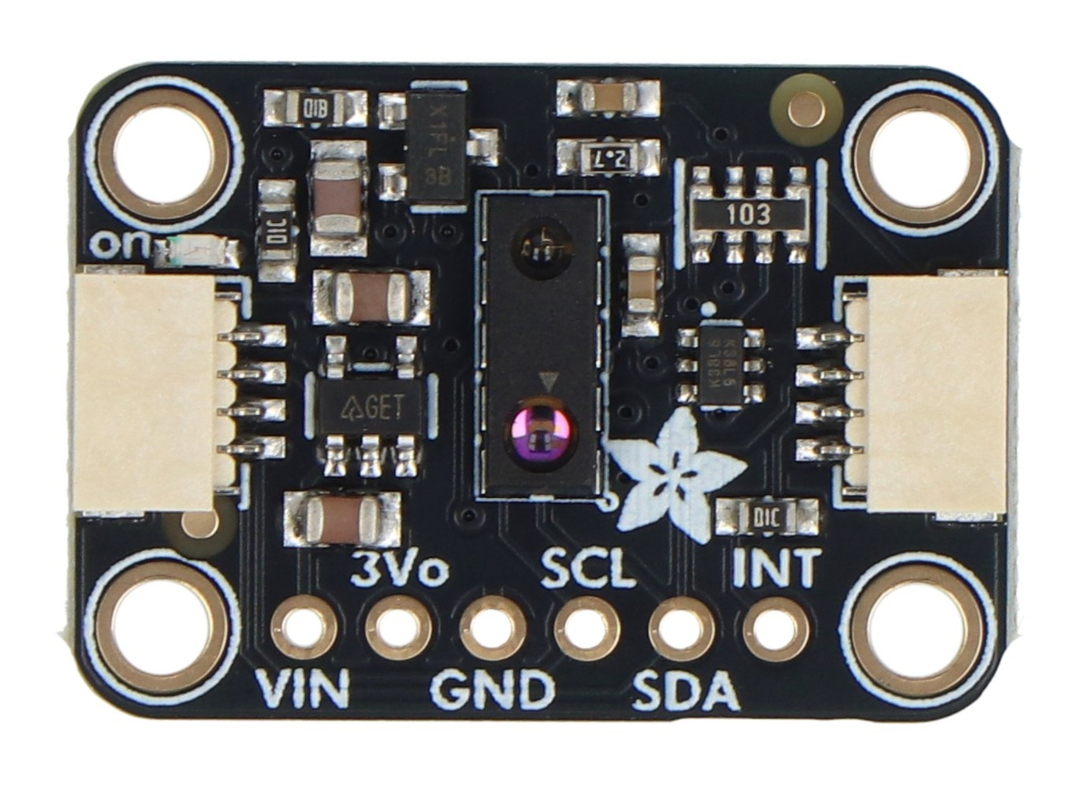

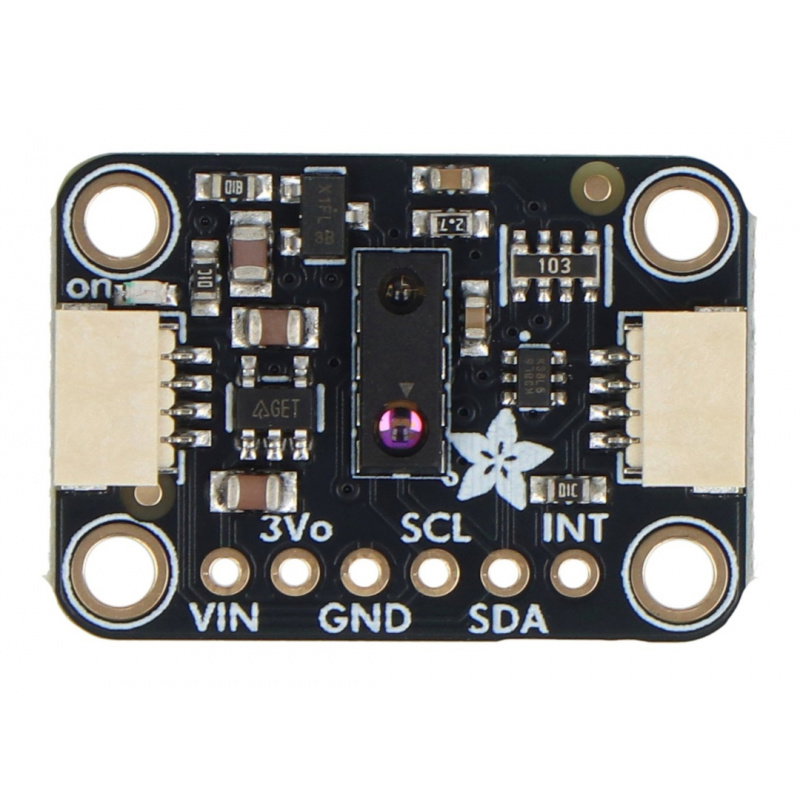

VCNL4200 Sensor-Pinbelegung und I2C-Kommunikation
Das Modul kommuniziert über einen I2C-Bus mit der Standardadresse 0x51 . Die Platine verfügt über die Standardanschlüsse VIN, GND, SDA und SCL sowie zwei STEMMA QT/Qwiic-Steckverbinder , die ein schnelles Verbinden mehrerer Module an einem einzigen Bus ohne Lötkolben ermöglichen. Ein zusätzlicher INT- Pin dient zur Generierung von Interrupts, sobald voreingestellte Schwellenwerte für Lichtintensität oder Nähe überschritten werden. Das Modul kann mit 3,3 V bis 5 V betrieben werden und ist somit mit gängigen Plattformen wie Arduino , Raspberry Pi und ESP32 kompatibel. RP2040 , Feather oder andere Mikrocontroller, die mit einer I2C-Schnittstelle ausgestattet sind.

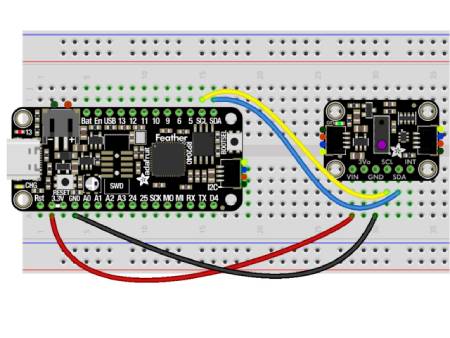

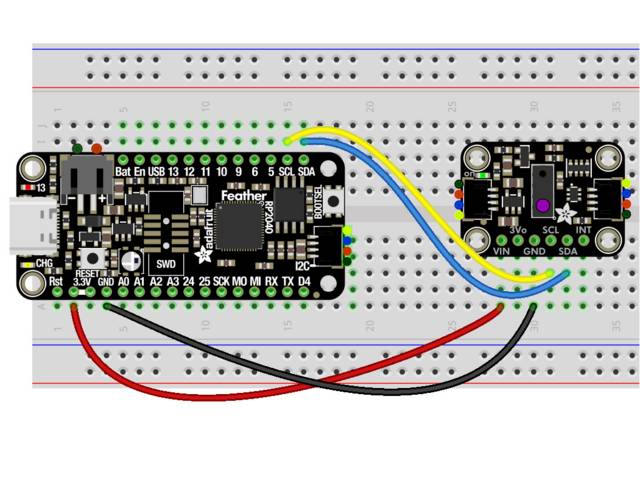

Verbindungsbeispiel.
Der VCNL4200 arbeitet mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/Metro328) Logikpegeln.
Programmierung und unterstützte Plattformen
Der Hersteller stellt fertige Bibliotheken für Arduino, CircuitPython und Python bereit. Dadurch lässt sich der Sensor schnell in ein Projekt integrieren, ohne dass Treiber von Grund auf entwickelt werden müssen. Die Adafruit_VCNL4200 -Bibliothek ist in der Arduino-Umgebung verfügbar und ermöglicht das Auslesen von Daten von Näherungs- und Lichtsensoren sowie die Konfiguration von Betriebsparametern. CircuitPython- und Python-Nutzer können die Adafruit_CircuitPython_VCNL4200 -Bibliothek verwenden, mit der sich Lichtintensitäts- und Näherungsdaten sowohl auf Mikrocontrollern als auch auf Einplatinencomputern wie dem Raspberry Pi einfach auslesen lassen. Das Modul wird außerdem von der Adafruit IO WipperSnapper- Plattform unterstützt, sodass IoT-Projekte ohne Programmierung realisiert werden können.
Technische Spezifikationen des Sensors
- Integrierter Schaltkreis: Vishay VCNL4200
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x51
- Versorgungsspannung: 3,3 V bis 5 V
- Abstandssensortyp: Infrarot
- Wellenlänge des IR-Emitters: 940 nm
- Näherungsmessbereich: 0 m bis 1,5 m
- Typischer nutzbarer Arbeitsbereich: 50 cm bis 100 cm
- Messbereich der Lichtintensität: von 0,003 lx bis 1573 lx
- Minimale Lichtmessauflösung: 0,003 lx
- Programmierbare Interrupts: Ja
- Integrationszeitanpassung: ja
- IR-Diode-Stromregelung: ja
- Anpassung der Anzahl der Messimpulse: ja
- STEMMA QT / Qwiic-Anschlüsse: 2 Stück.
- INT-Interrupt-Ausgang: ja
- Abmessungen: 25,6 x 17,7 x 4,8 mm
- Gewicht: 1,9 g
Inhalt des Sets
- 1x Adafruit VCNL4200 Modul - Infrarot-Näherungs- und Beleuchtungssensor mit großer Reichweite - STEMMA QT / Qwiic

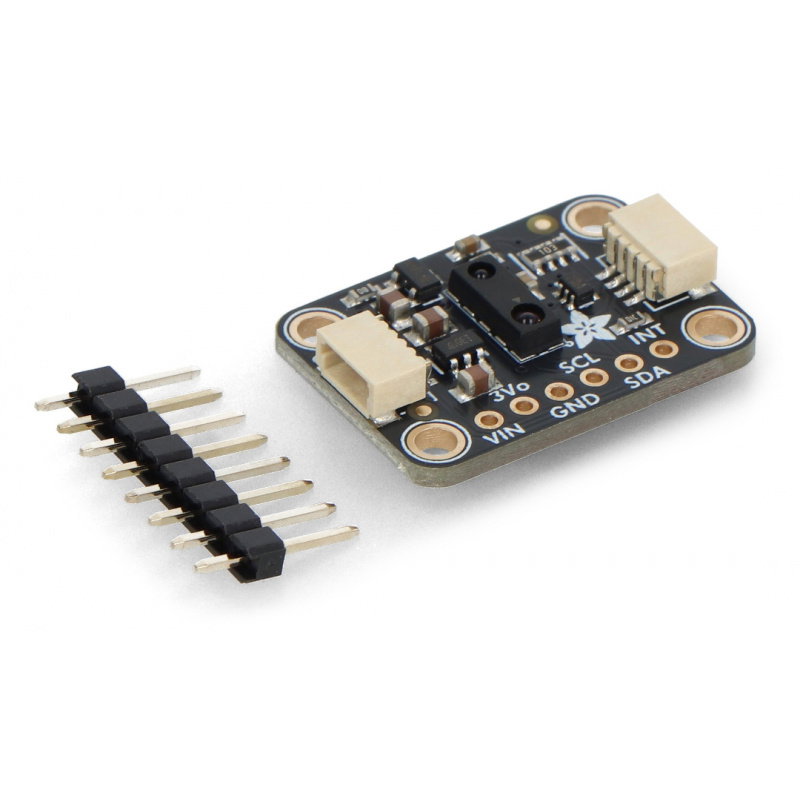

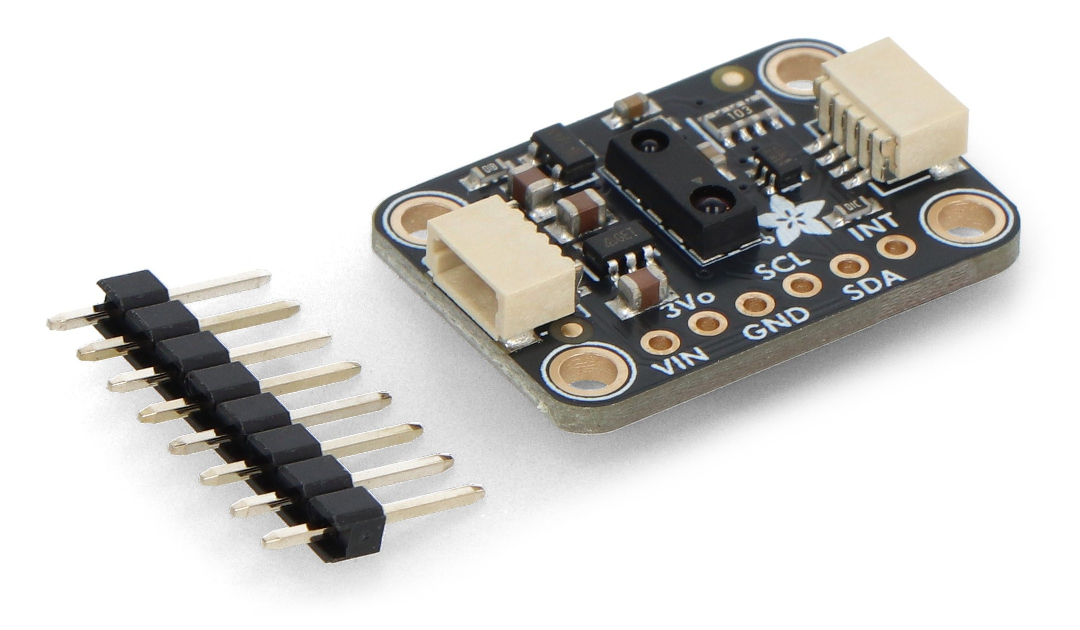

Im Set enthaltene Elemente.
