Produktbeschreibung: E-Paper Display - 3'' 400 x 168 px - 4 Farben - SPI - Waveshare 22758

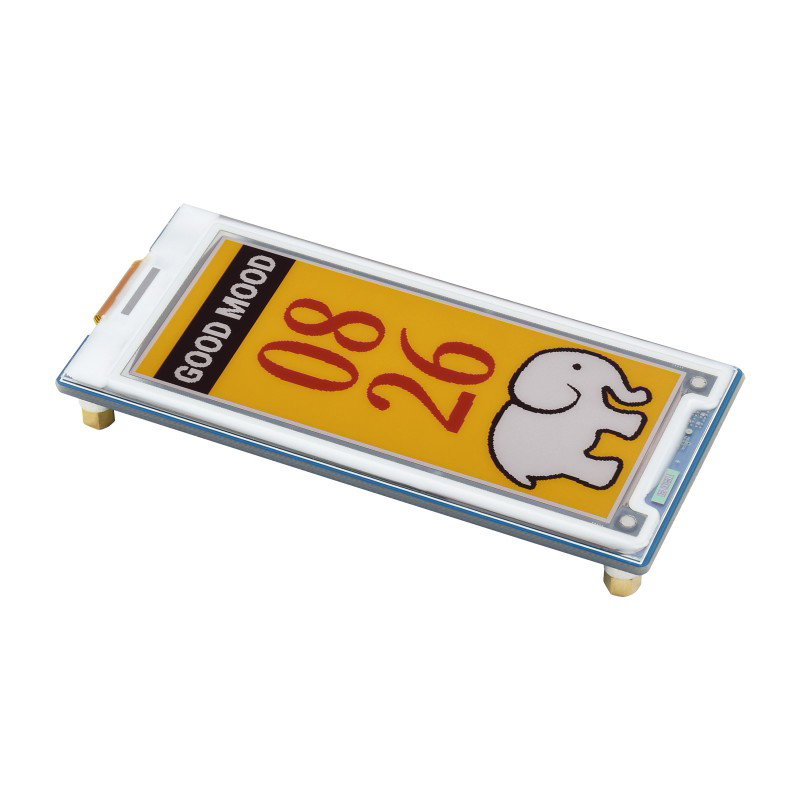

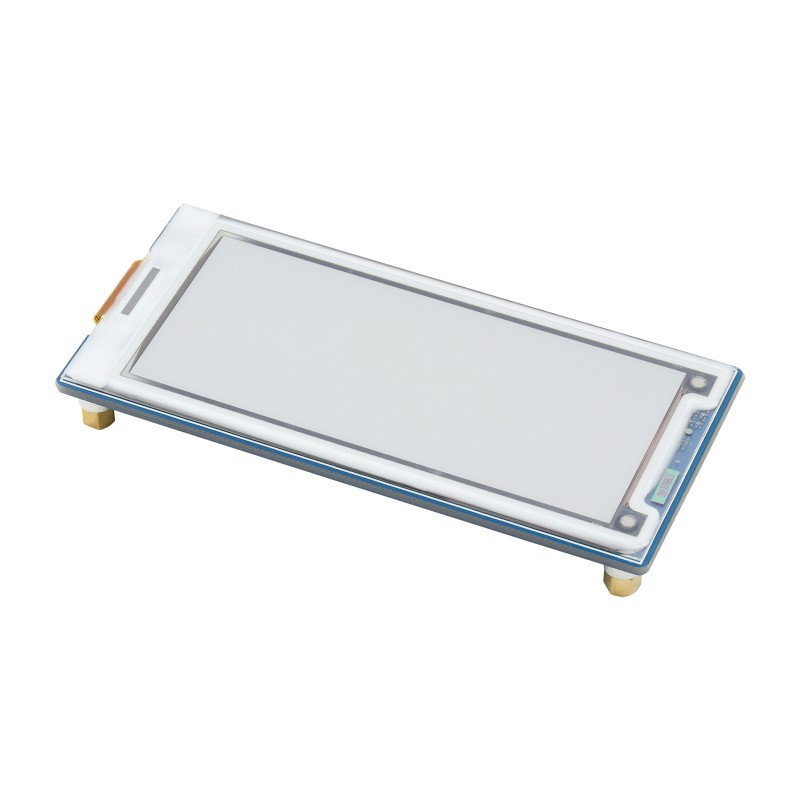

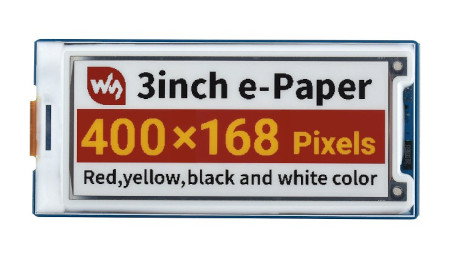

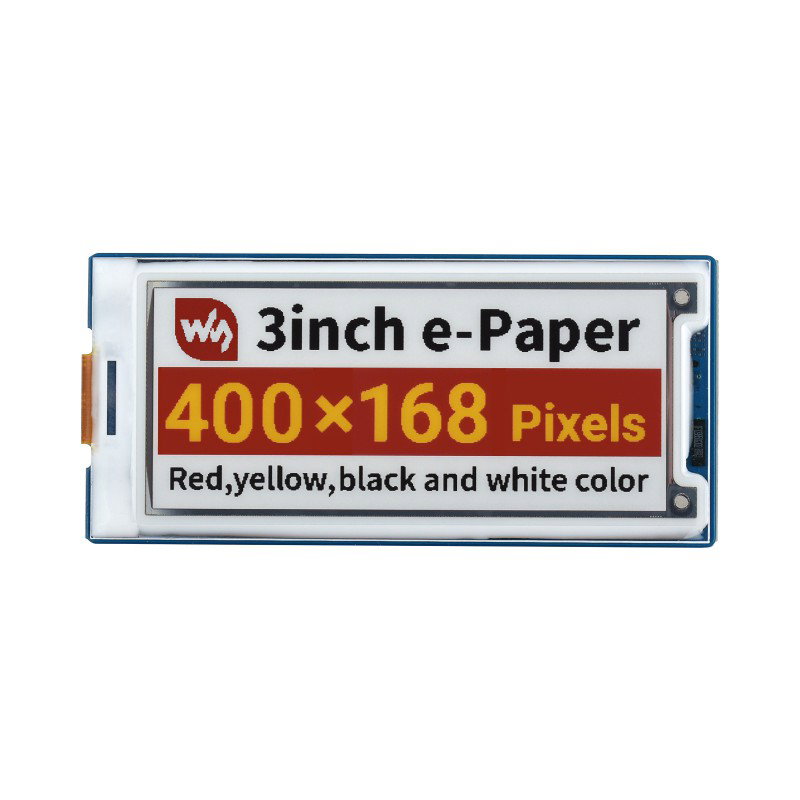

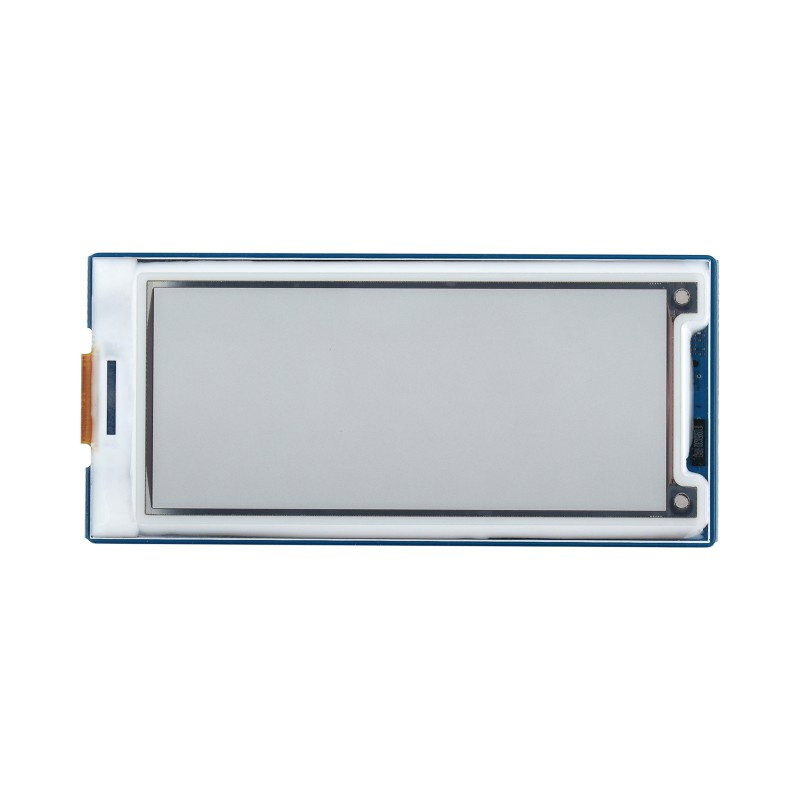

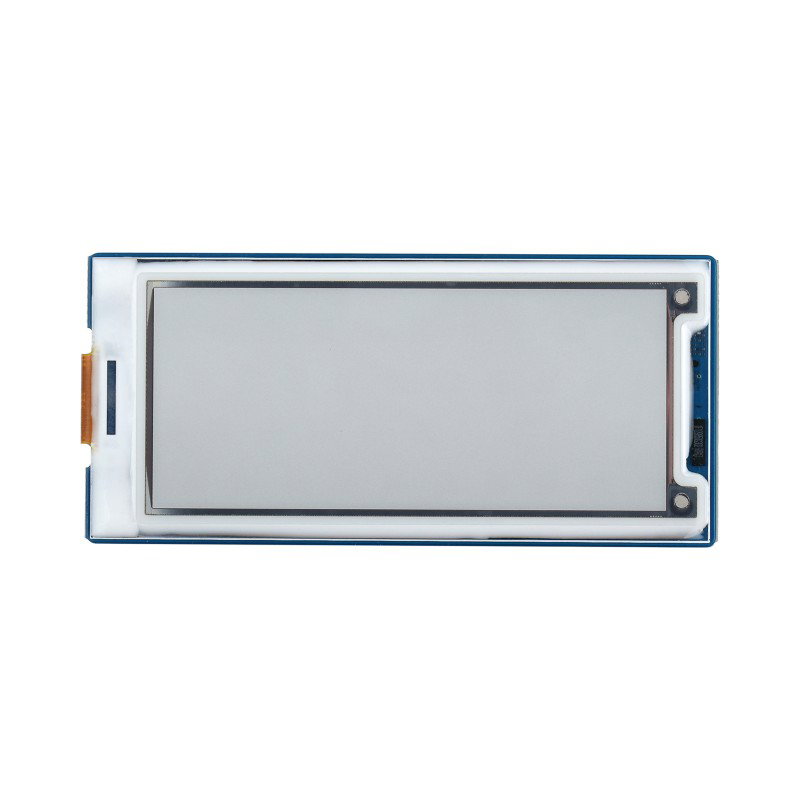

DasE-Paper- Display von Waveshare , das in E-Book-Readern und elektronischen Zeitschriften verwendet wird. Die Diagonale des Bildschirms beträgt 3 "und die Auflösung beträgt 400 x 168 px . Das Bild wird in vier Farben dargestellt: Rot, Gelb, Schwarz und Weiß. Der Bildschirm verwendet die SPI-Schnittstelle für Kommunikationszwecke und arbeitet mit den Modulplatinen wie z Raspberry Pi, Jetson Nano, Arduino, STM32 usw.
Produkt kompatibel mit Raspberry Pi und Arduino!
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die den Einstieg in das Display erleichtert - check it out!
E-Paper-Display - 3'' 400 x 168 px - 4 Farben - SPI - Waveshare 22758.
E-Paper-Technologie.
Was ist die Anzeige "E-Ink-E-Papier"?
Das E-Paper-Display, auch als E-Paper-Display bekannt, verwendet elektrophoretische Mikrokapseltechnologie zur Darstellung von Daten. Dies bedeutet, dass es das Erscheinungsbild von Standardtinte nachahmt, die auf herkömmlichem Papier zu finden ist. Diese Art von Technologie ist äußerst benutzerfreundlich – Bildschirme leuchten nicht blau, sind passiv reflektierend und bieten einen großen Betrachtungswinkel. All diese Eigenschaften sorgen dafür, dass unser Sehvermögen während der Nutzung weniger ermüdet und das Lesen noch mehr Spaß macht als zuvor.
Hauptmerkmale des E-Paper-Bildschirms
- Keine Hintergrundbeleuchtung, es zeigt den letzten Inhalt für eine lange Zeit an, auch wenn die Stromversorgung unterbrochen ist
- Sehr geringer Stromverbrauch, Strom wird nur benötigt, um das Bild aufzufrischen
- SPI-Schnittstelle, kompatibel mit Arduino , Raspberry Pi , STM32 , Jetson Nano usw.
- Eingebauter Spannungsregler, kompatibel mit 3,3-V-/5-V-Boards
Empfohlene Verwendung
E-Paper-Displays zeichnen sich durch einen sehr geringen Stromverbrauch aus und sind daher ideal für:
- Zeigen Sie Etiketten und Preise in Supermärkten an
- Benutzerdaten auf Konferenzen präsentieren
- Darstellung von Krankheitsbeschreibungen und Krankenakten in Krankenhäusern

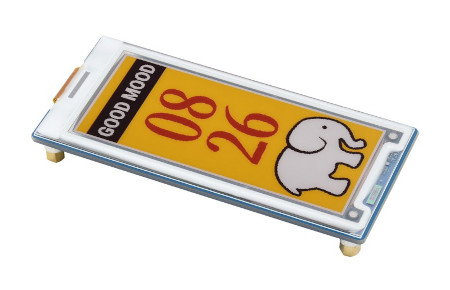

E-Paper-Bildschirme zeichnen sich durch einen sehr geringen Energieverbrauch aus.

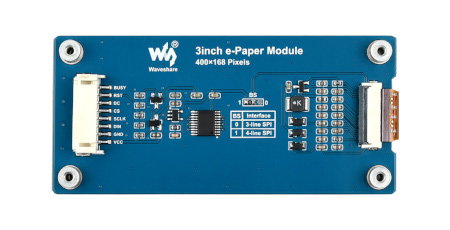

Schild führt.
Pin-Beschreibung

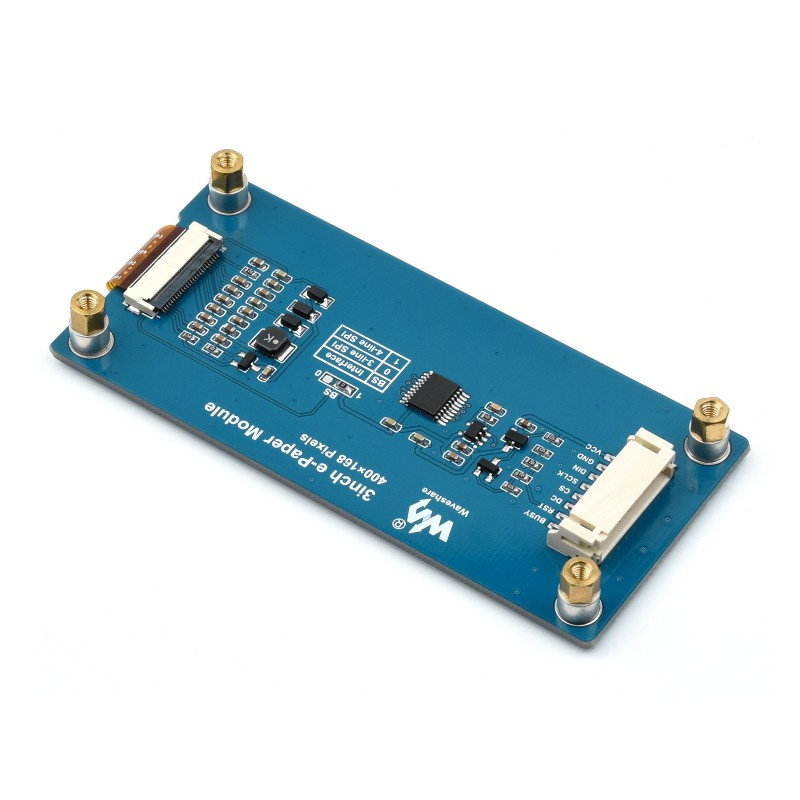

Auf der Rückseite des Displays befindet sich ein Anschluss mit Kabeln, sodass die Anschlüsse nicht gelötet werden müssen. Schließen Sie das Display einfach mit dem im Set enthaltenen Kabel nach folgenden Beziehungen an:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - Systemmasse
- DIN - MOSI-Leitung des SPI-Busses
- CLK - SCK-Leitung des SPI-Busses
- CS - Chipauswahl (aktiviert niedrig)
- DC - Daten-/Befehlsauswahl-Pin (High-Zustand für Daten, Low-Zustand für Befehle)
- RST - Reset, aktiviert durch Low-Zustand
- BUSY – Ausgangspin des Belegtzustands, aktiviert durch den High-Zustand
E-Paper-Display-Spezifikation
- Versorgungsspannung: 3,3 V oder 5 V
- Schnittstelle: SPI
- Anzeigefarbe: rot, gelb, schwarz und weiß
- Diagonale: 3''
- Auflösung: 400 x 168 Pixel
- Graustufen: 2
- Vollständige Aktualisierungszeit: 12 Sek
- Stromverbrauch aktualisieren: weniger als 60 mW
- Standby-Stromverbrauch: weniger als 0,01 uA
- Betrachtungswinkel: über 170°
- Pixelabmessungen: 0,176 × 0,176 mm
- Modulabmessungen: 88,5 × 41 mm
- Displayabmessungen: 70,4 × 29,568 mm
Inhalt des Kits
- E-Paper Display - 3'' 400 x 168 px - 4 Farben - SPI
- 8-poliges Anschlusskabel, 20 cm lang
Im Set enthalten ist auch ein Anschlusskabel mit passendem Stecker.
