AX7010 - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z010
Das ALINX AX7010 ist ein leistungsstarkes Entwicklungsboard auf Basis des AMD Zynq 7000 SoC XC7Z010 . Es kombiniert einen Dual-Core ARM Cortex-A9 Prozessor mit programmierbarer FPGA-Logik. Das Board verfügt über 512 MB DDR3-Speicher, 32 MB QSPI-Flashspeicher, Gigabit-Ethernet, HDMI, USB-Host, USB-Slave, microSD-Kartensteckplatz und zwei 40-polige Erweiterungsanschlüsse . Es eignet sich ideal für Projekte in den Bereichen Industrie, Kommunikation, Bildverarbeitung und Steuerungstechnik.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: AX7010 - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z010
Die ALINX AX7010 ist eine Entwicklungsplattform für fortschrittliche Embedded-Systeme, die sowohl Prozessor-Software als auch FPGA -Hardwarebeschleunigung nutzen. Der AMD Zynq 7000 SoC XC7Z010 integriert einen Dual-Core ARM Cortex-A9 Prozessor und programmierbare Logik in 28-nm-Technologie . Das Board bietet schnellen DDR3- und QSPI-Flash-Speicher sowie Gigabit-Ethernet-, HDMI-, USB-, microSD- , UART- und JTAG-Schnittstellen . Zwei 40-polige Erweiterungsports ermöglichen den Anschluss von Kameras, TFT-Displays, Sensoren und anderen Peripheriegeräten. Die AX7010 eignet sich unter anderem für Bildverarbeitung, industrielle Automatisierung, Antriebssteuerung, Netzwerkkommunikation und die Entwicklung von Prototypen für medizinische Geräte.

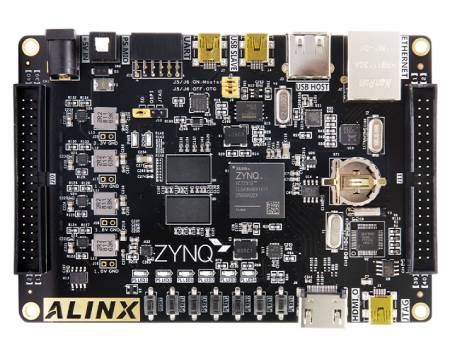

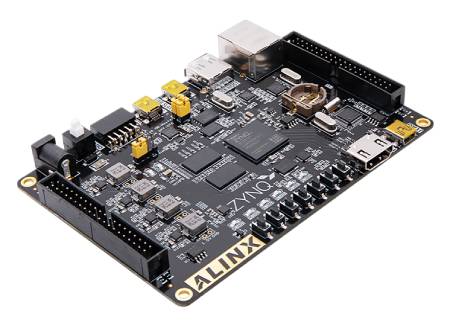

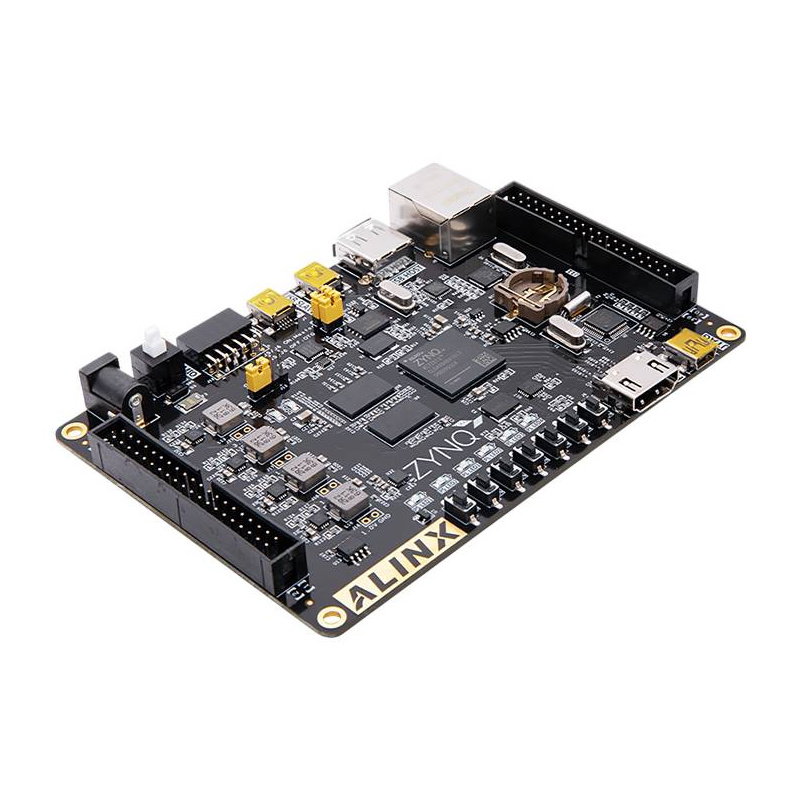

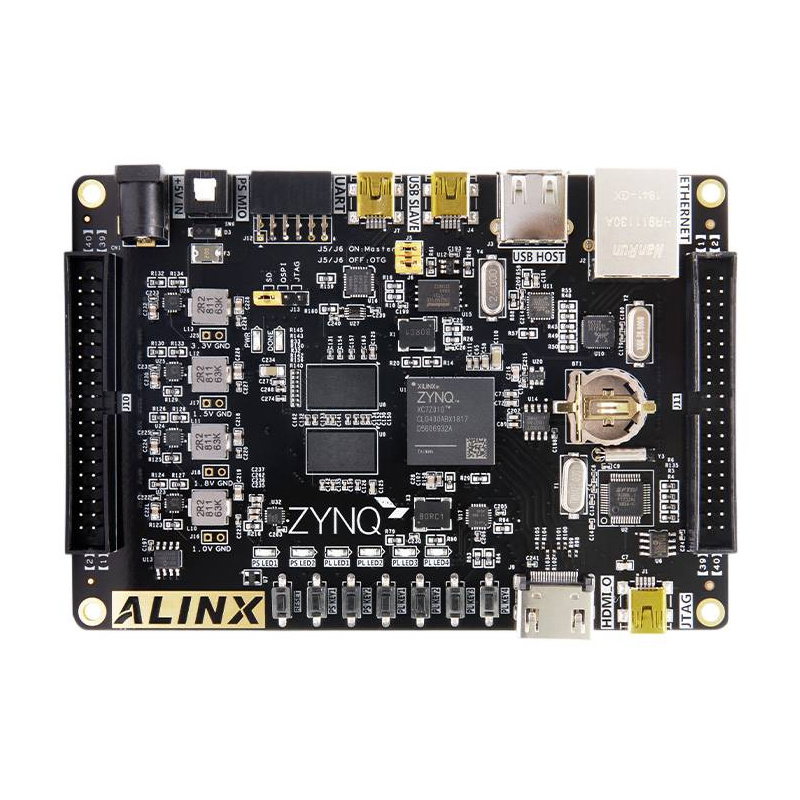

AX7010 - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z010.
Das Entwicklungsboard ist mit dem AMD/Xilinx XC7Z010-1CLG400I Zynq 7000 SoC ausgestattet.
Hauptmerkmale der ALINX AX7010-Platine
- AMD Zynq 7000 SoC XC7Z010 : eine Kombination aus einem Dual-Core ARM Cortex-A9 Prozessor und programmierbarer FPGA-Logik
- Prozessortaktfrequenz bis zu 667 MHz : ermöglicht den Betrieb des Betriebssystems, von Steuerungsanwendungen und die Kommunikation.
- 512 MB DDR3 SDRAM : schneller Arbeitsspeicher, der mit dem PS-Prozessor verbunden ist.
- 32 MB QSPI-Flash-Speicher : Speicherplatz für Bootloader, Systemkonfiguration und Benutzerdaten
- Gigabit-Ethernet : eine Netzwerkschnittstelle für die Hochgeschwindigkeits-Datenübertragung
- HDMI-Schnittstelle : Bild-Ein- oder -Ausgabe je nach Hardwarekonfiguration möglich.
- USB-Host und USB-Slave : Zusammenarbeit mit Peripheriegeräten und Computern
- USB UART : Serielle Kommunikation und Systemdiagnose
- MicroSD-Steckplatz : Ermöglicht das Starten des Systems und das Speichern von Dateien
- Integrierte JTAG-Schnittstelle : Programmierung und Debugging des Zynq-Chips
- Zwei 40-polige Erweiterungsports : jeweils 34 E/A-Leitungen zum Anschluss externer Module
- DS1302 Echtzeituhr : Speicherung von Datums- und Zeitinformationen
- LEDs und Benutzertasten : Schnelles Testen von PS- und PL-Teilen
- 5V-Stromversorgung : Einzelplatinen-Stromeingang

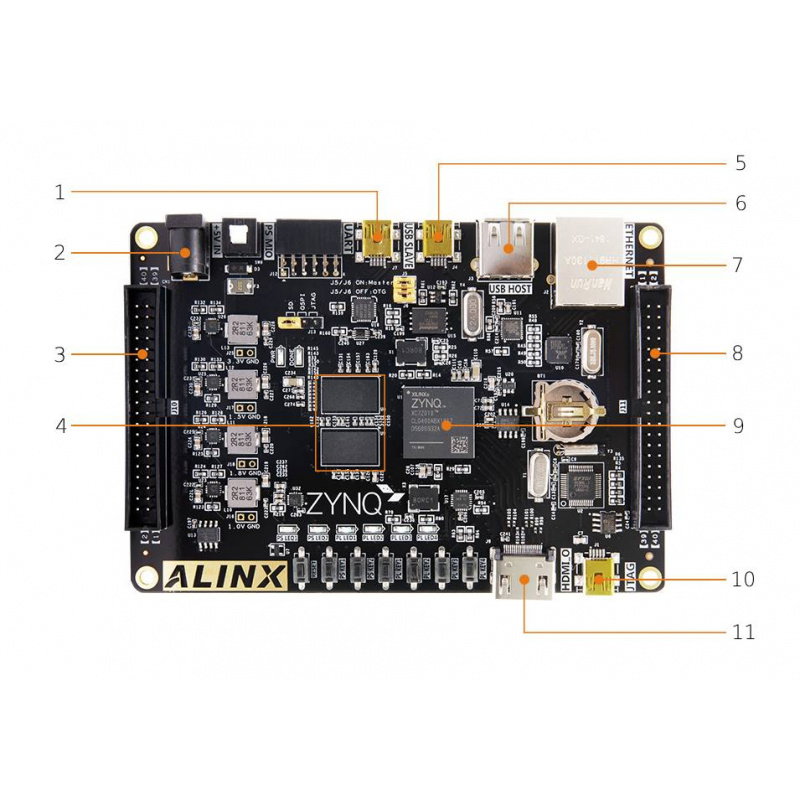

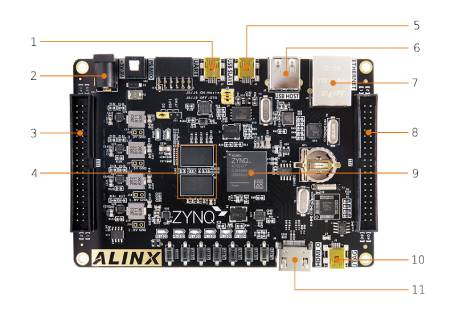

Komponenten und Anschlüsse auf der AX7010-Platine
Das Design der Platine ermöglicht den direkten Zugriff auf Kommunikationsschnittstellen, Speicher, den Zynq-Chip und Anschlüsse für zukünftige Erweiterungen. Die Platine umfasst:
- USB-UART-Schnittstelle
- Stromzufuhr
- 40-poliger Erweiterungsanschluss
- 512 MB DDR3-Speicher
- USB-Slave
- USB-Host
- Gigabit-Ethernet
- 40-poliger Erweiterungsanschluss
- XC7Z010-System
- JTAG
- HDMI-Ausgang
Anordnung der Bauteile auf der Platine.
Die ALINX AX7010 kann als Prototyping-Plattform, Lernplattform oder Basissteuerplatine in einem Zielgerät fungieren.
AMD Zynq 7000 SoC XC7Z010 – ARM-Prozessor und FPGA in einem Chip
Das Herzstück des AX7010-Boards ist der AMD Zynq 7000 SoC XC7Z010 , der ein PS-Prozessorsystem und programmierbare Logik (PL) integriert. Der PS-Teil enthält zwei ARM Cortex-A9-Kerne , Speichercontroller und Kommunikationsschnittstellen und ermöglicht so die Ausführung typischer Mikroprozessoraufgaben sowie komplexer Software. Der PL-Teil basiert auf der Artix-7-FPGA-Architektur und erlaubt die Entwicklung kundenspezifischer, parallel arbeitender digitaler Systeme. Er kann für schnelle Bildverarbeitung, Signalgenerierung, die Unterstützung kundenspezifischer Schnittstellen oder die Implementierung von Algorithmen mit geringer Latenz zuständig sein. Die Kombination von ARM und FPGA ermöglicht die Aufteilung von Aufgaben zwischen Software- und Hardwareebene und erleichtert so den Aufbau effizienter Echtzeitsysteme.
Technische Daten des AX7010
| Hauptsystem | AMD Zynq 7000 SoC XC7Z010 |
|---|---|
| Layoutvariante | XC7Z010-1CLG400I |
| Prozessor | Dual-Core ARM Cortex-A9 |
| Prozessortaktfrequenz | bis zu 667 MHz |
| Programmierbare Logik | FPGA der Artix-7-Familie, 28-nm-Technologie |
| RAM | 512 MB DDR3 SDRAM, 32-Bit-Bus |
| Nichtflüchtiger Speicher | 32 MB QSPI-Flash |
| EEPROM-Speicher | 2 x 256 B 24LC04 |
| Netzwerkschnittstelle | 1 x Gigabit-Ethernet |
| Bildschnittstelle | 1 x HDMI-Anschluss, konfigurierbar als Eingang oder Ausgang |
| USB-Hostschnittstelle | 1 x USB 2.0 Typ A |
| USB-Slave-/OTG-Schnittstelle | 1 x USB 2.0 |
| Serielle Schnittstelle | 1 x USB UART |
| Programmierschnittstelle | 1 x JTAG |
| Speicherkartensteckplatz | 1 x microSD |
| PL-Erweiterungssteckverbinder | 2 x 40 Pins, 2,54 mm Rastermaß, je 34 I/O-Leitungen |
| PS-Erweiterungsanschluss | 1 x 12-poliges PMOD |
| Echtzeituhr | DS1302 |
| Benutzer-LEDs | 2 x PS-LED und 4 x PL-LED |
| Benutzer-Schaltflächen | 2 x PS und 4 x PL |
| Stromversorgung | 5V |
| Maximaler Eingangsstromschutz | 2 A |
| Leiterplattendesign | 8-lagig |
| Durchmesser der Befestigungslöcher | 3,5 mm |
| Abmessungen | 130 x 90 mm |
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 5,0 V |
| UC - Kern | Kortex A9 |
| UC - EEPROM-Speicher | 0,5 KB |
| UC - Flash-Speicher | 32MB |
| UC - RAM-Speicher | 512MB |
| UC - Anzahl der Kerne | 2. Dual-Core |
| UC - Timing | 667 MHz |
| UC - Ethernet | Ja |
| UC - USB-Schnittstelle | 1x USB |
| UC - microSD | Ja |
| UC - HDMI-Anschluss | Ja |
| UC - UART-Schnittstelle | Ja |
| Breite | 21 cm |
| Höhe | 19 cm |
| Tiefe | 11 cm |
| Gewicht | 0,771 kg |
