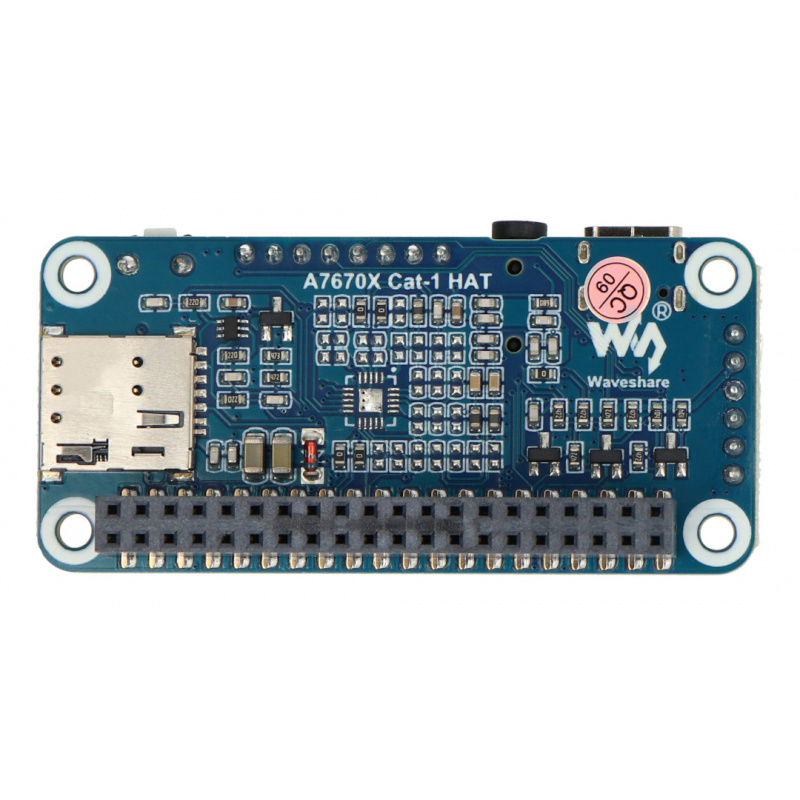

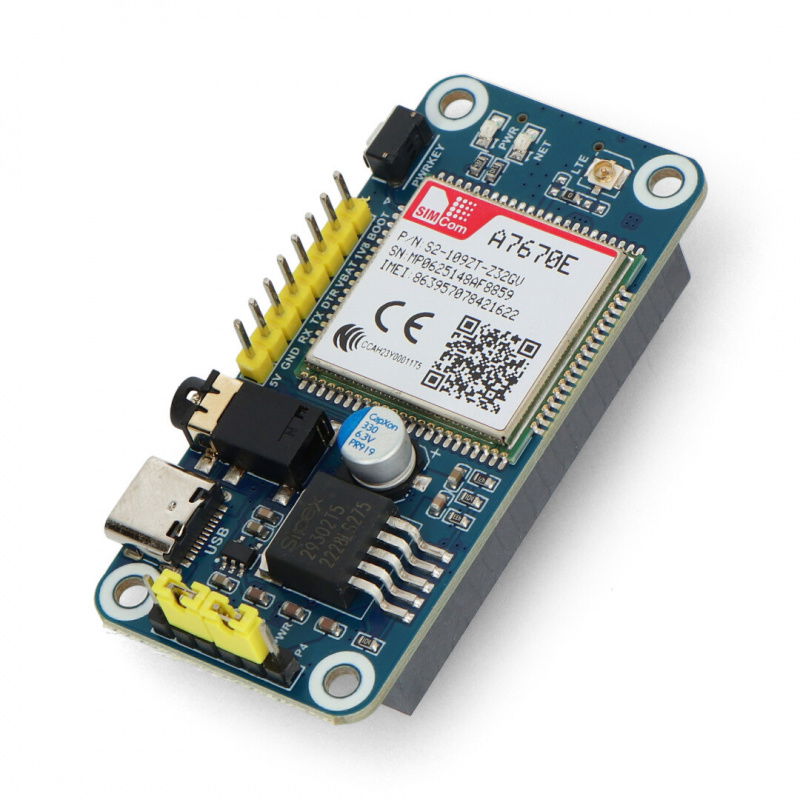

Produktbeschreibung: A7670E LTE Cat-1 HAT für Raspberry Pi, Multi Band, 2G GSM / GPRS, LBS - drahtloses Kommunikationsmodul - Waveshare 20049
Der A7670E Cat-1 HAT ist ein Modul, das drahtlose Kommunikationsmodi unterstützt, einschließlich LTE-TDD LTE-FDD, GSM, GPRS und EDGE, mit einer Download-Geschwindigkeit von 10 Mbps und einer Uplink-Geschwindigkeit von 5 Mbps. Es unterstützt Windows/Linux-Betriebssysteme und mehrere Netzwerkprotokolle. Die Modulgröße ist die gleiche wie bei der SIM7000 / SIM7070 Serie. Die AT-Befehle sind größtenteils mit denen der SIM7600-Serie kompatibel. Es eignet sich für IoT-Anwendungen wie Ferninformationsverarbeitung, Überwachungsgeräte, POS, Industrierouter, Ferndiagnose, usw.

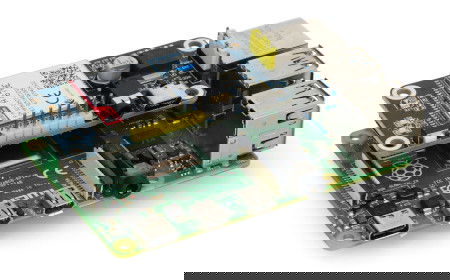

Das Produkt ist mit dem Raspberry Pi kompatibel.
Der Hersteller bietet eine Produkt-Wiki-Seite mit einem Benutzerhandbuch.

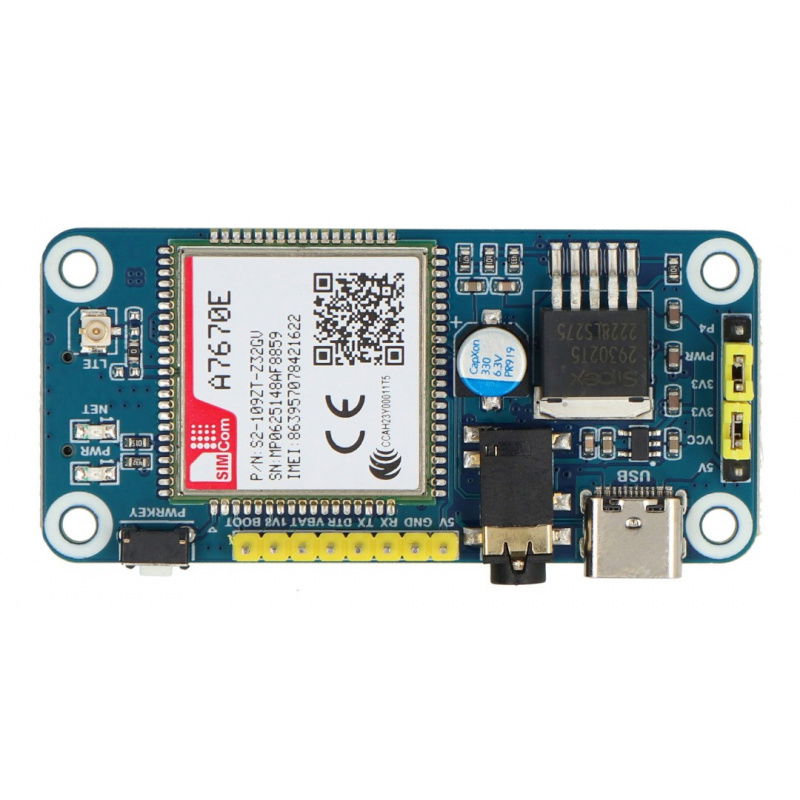

A7670E LTE Cat-1 HAT für Raspberry Pi, Multi Band, 2G GSM / GPRS, LBS - Funkkommunikationsmodul - Waveshare 20049.

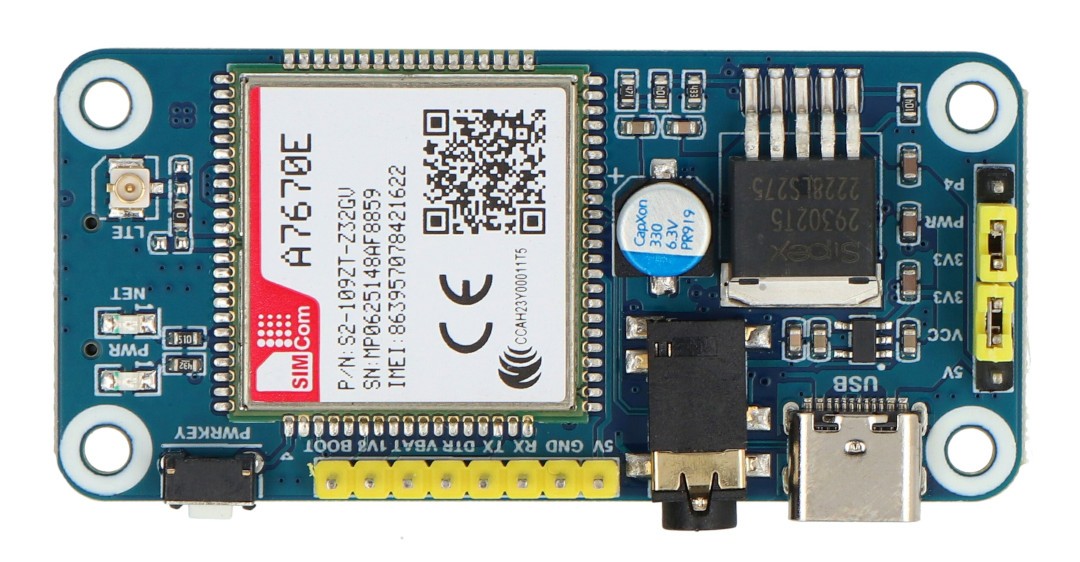

Modul Pinout Beschreibung.
Hauptmerkmale des A7670E Cat-1 HAT
- Unterstützt Raspberry Pi Minicomputer über einen 40-poligen E/A-Anschluss
- Unterstützt Protokolle wie TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
- Unterstützt Einwahl, Telefonanrufe, SMS
- Unterstützt die Positionierung von LBS-Basisstationen, kann ungefähre Positionsinformationen über das Mobilfunknetz abrufen
- TTS (Text To Speech) Funktion, Text in Chinesisch/Englisch kann in gesprochene Worte umgewandelt werden
- Eingebaute USB-Schnittstelle zum Testen von AT-Befehlen, Netzwerkkommunikation usw.
- Eingebaute Audiobuchse für Audioaufnahmen, Telefonanrufe, Anhören der TTS-Sprache usw.
- Separate, häufig verwendete Steuerpins für das A7670X-Modul, die den Anschluss an Host-Boards wie Arduino/STM32 erleichtern
- SIM-Kartensteckplatz, unterstützt 1,8 V / 3 V SIM-Karte
- 2 x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- Eingebauter Spannungsübersetzer, Betriebsspannung kann über Jumper auf 3,3 V oder 5 V konfiguriert werden
- Inklusive Programmierbeispielen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)
A7670E Cat-1 HAT Spezifikation
- LTE Kat-1: LTE-FDD: B1, B3, B5, B7, B8, B20
- 2G: GSM/GPRS/EDGE: 900/1800 MHz
- SMS:
- Unterstützte Typen: MT, MO, CB, Text, PDU
- Speicher: USIM-Karte (CB kann nicht auf der SIM-Karte gespeichert werden)
- Audiofunktion: Standard 3,5-mm-Audiobuchse für Audioeingang/-ausgang
- Spannungsversorgung: 5 V
- Spannung der Spannungsversorgung: 5 V / 3,3 V
- Betriebstemperatur: -30°C bis 80°C
- Lagertemperatur: -45°C bis 90°C
- Abmessungen: 65 × 30,5 mm
- Gewicht: 0,07 kg

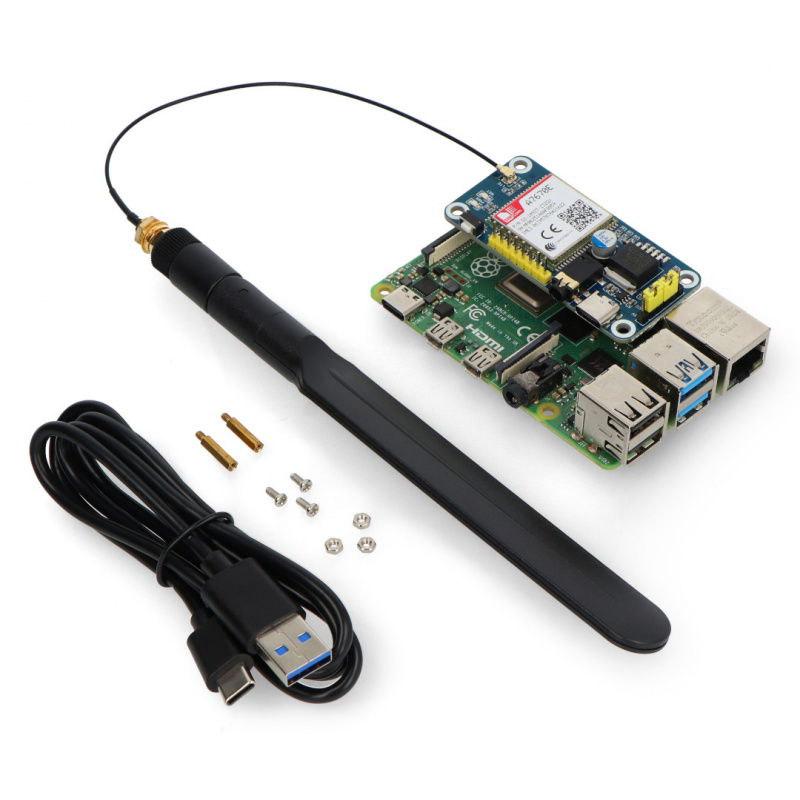

Inhalt des Sets
- 1 x A7670E Kat-1 HAT
- 1 x LTE-Antenne
- 1 x USB A - USB C Kabel
- 1 x Schraubensatz für RPi

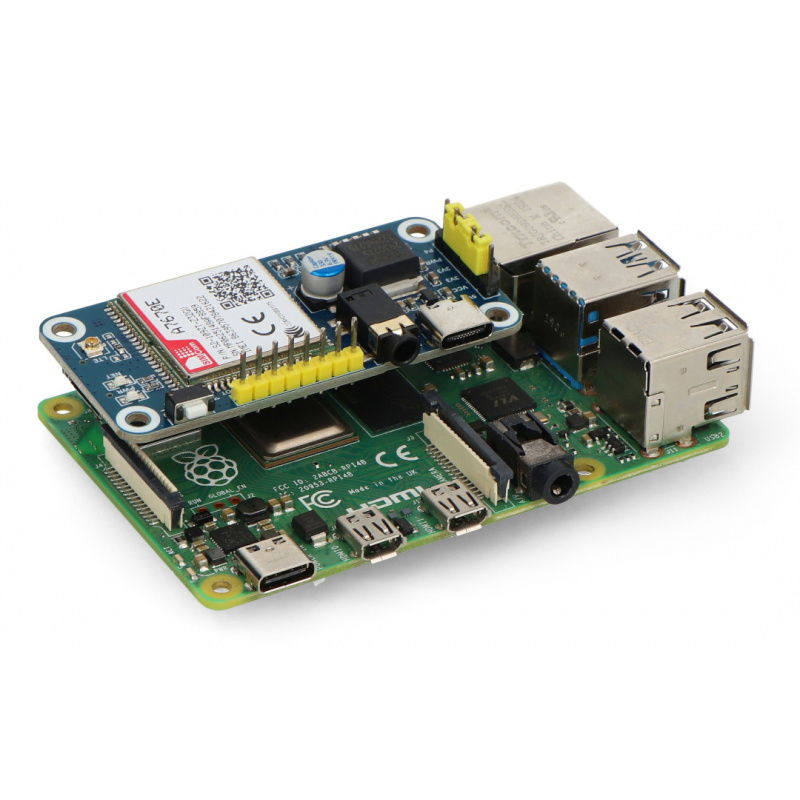

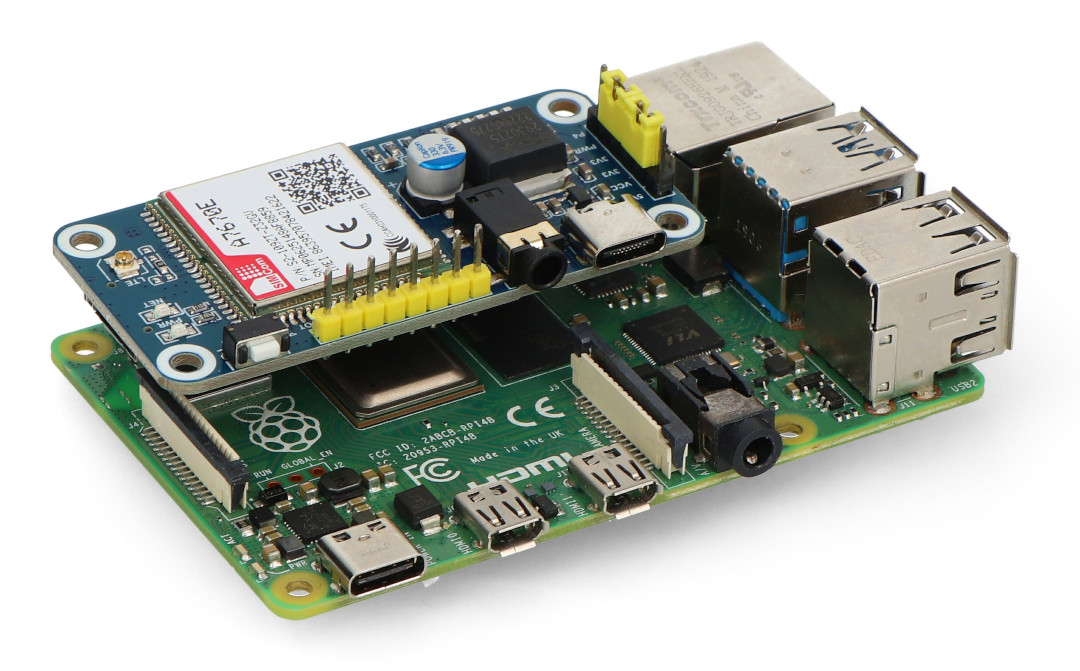

Das Modul ist mit dem Raspberry Pi kompatibel . Der Minicomputer ist im Kit nicht enthalten, er kann separat erworben werden.
