Produktbeschreibung: USB-UART (TTL) Konverter - PL2303 - USB A Stecker - Version V2 - Waveshare 20265
Ein Kommunikationsmodul in Form eines Konverters , der die Kommunikation zwischen seriellen USB- und UART -Schnittstellen ermöglicht. Es ermöglicht den Datenaustausch zwischen dem Computer und Systemen, die Mikrocontroller verwenden. Das Modul basiert auf dem PL2303GS-Chip . Im Betriebssystem ist er als virtueller COM-Port sichtbar. Die UART-Schnittstellenspannung kann 1,8 V / 2,5 V / 3,3 V / 5 V betragen .

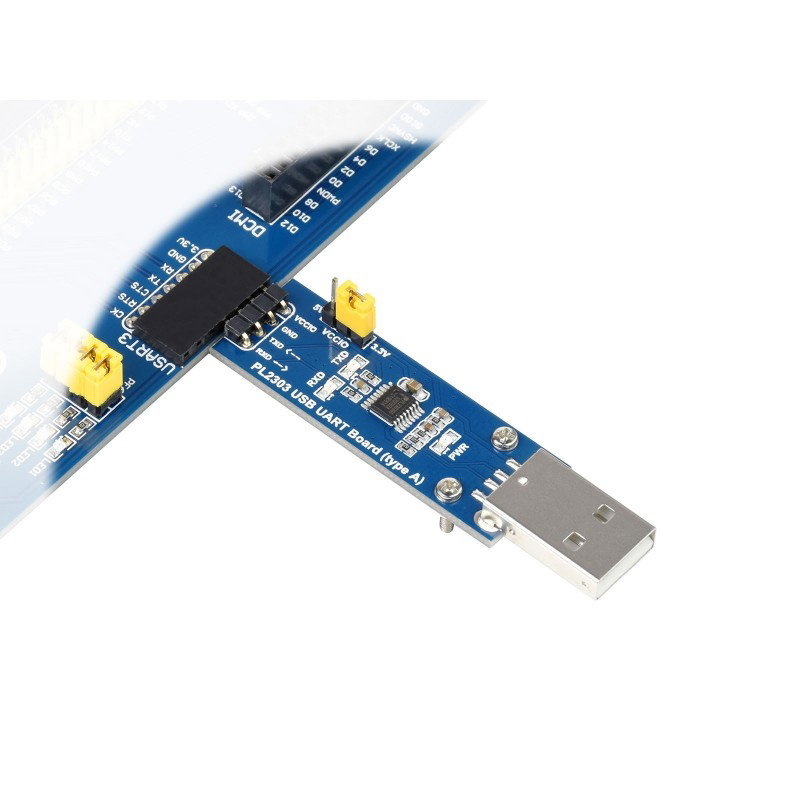

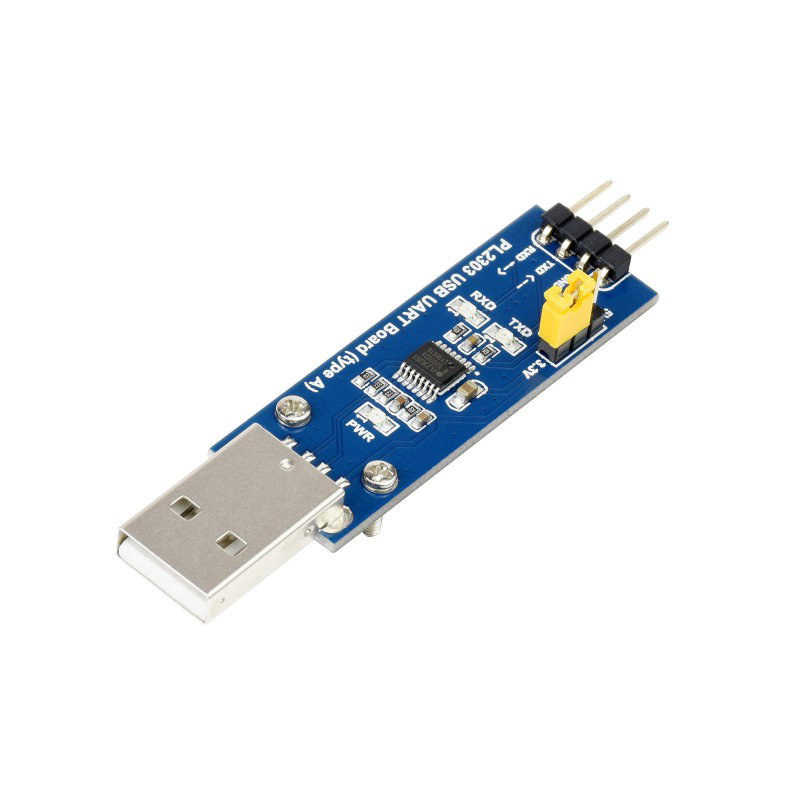

Kommunikationsmodul - USB-UART (TTL) Konverter - PL2303 - USB A Stecker - Version V2 - Waveshare 20265.

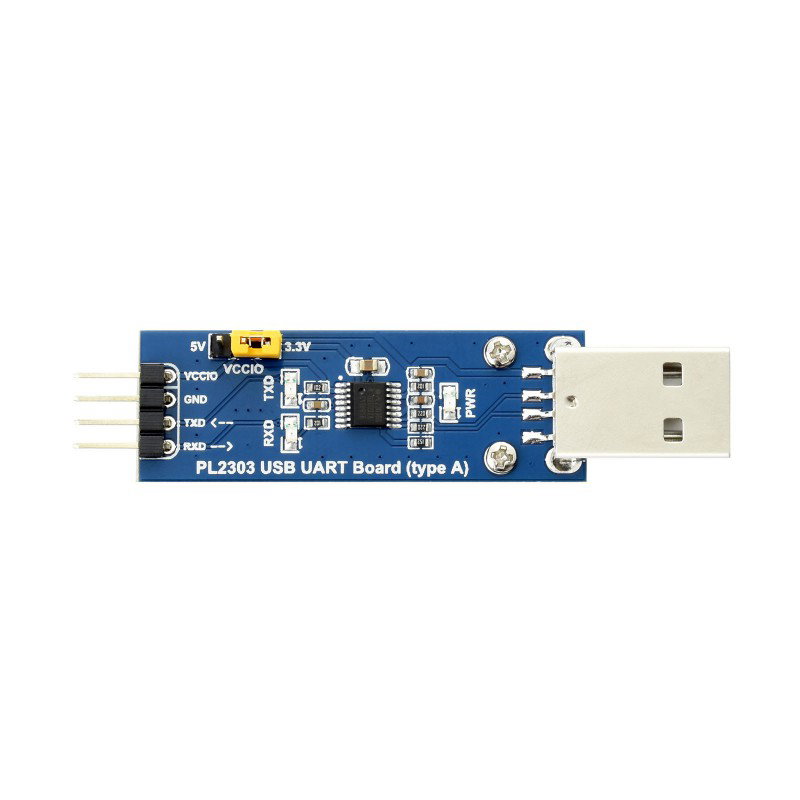

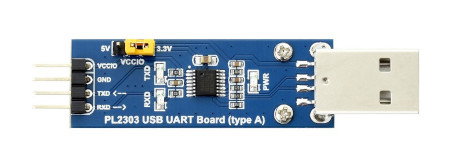

USB-UART (TTL)-Konverter mit PL2303-Chip.
Die Hauptmerkmale des Konverters
- Ausgestattet mit einem Chip in der neuen Version V2 - PL2303GS
- Unterstützt Windows XP / 7/8/10/11
- Es verfügt über drei Stromversorgungsmodi - 3x VCCIO, konfiguriert durch Setzen eines Jumpers:
- VCCIO-5V: 5-V-Ausgang
- VCCIO-3.3V: 3,3-V-Ausgang
- Öffnen Sie den Jumper: Stromversorgung von der Zielplatine mit einer Spannung von 1,8 V / 2,5 V / 3,3 V / 5 V)
- Ausgestattet mit drei LEDs, die als Anzeigen dienen: TXD, RXD, PWR
Aufmerksamkeit!
Das Waveshare 20265-Modul ist NUR mit TTL-Pegel kompatibel, um Schäden zu vermeiden, schließen Sie es bitte NICHT direkt an die RS232-Schaltung an.
Beschreibung der Konverterpins
- VCCIO - 3,3-V- oder 5-V-Ausgang (das Modul wird über den USB-A-Anschluss mit Strom versorgt, und der Jumper auf der Platine sollte auf 3,3 V oder 5 V kurzgeschlossen werden)
- GND - die Masse des Systems
- TXD - MCU.RX-Pin des UART-Senders (Signalrichtung: MCU.RX << PL2303 << PC.TX)
- RXD - MCU.TX-Pin des UART-Empfängers (Signalrichtung: MCU.TX >> PL2303 >> PC.RX)
Inhalt des Kits
- Konverter USB-UART (TTL) - PL2303 - USB A Stecker - Version V2 - Waveshare 20265

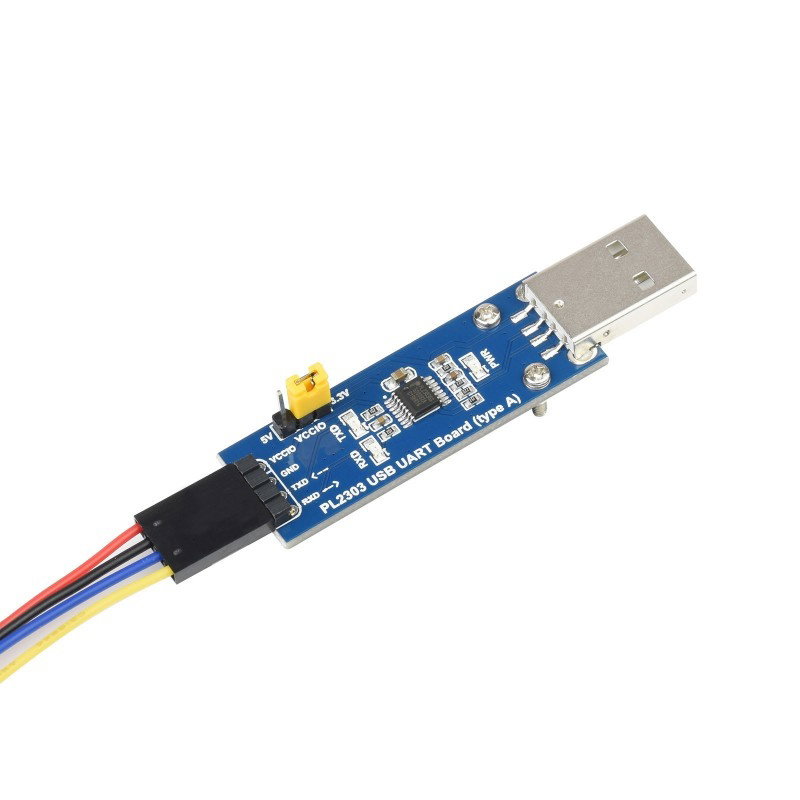

- 4-poliges Anschlusskabel

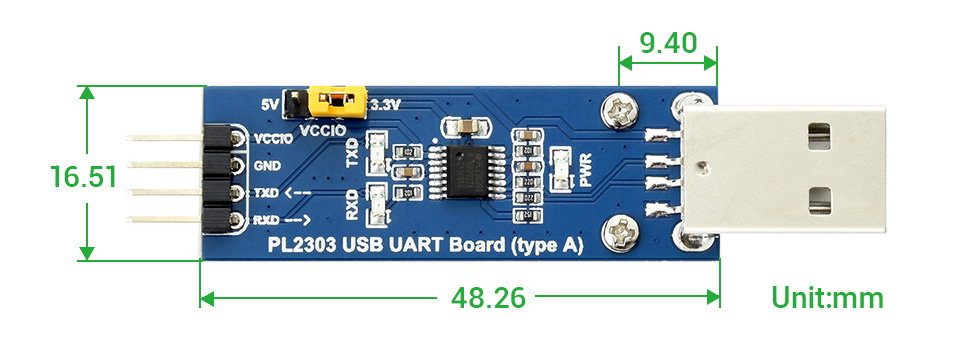

Modulabmessungen.

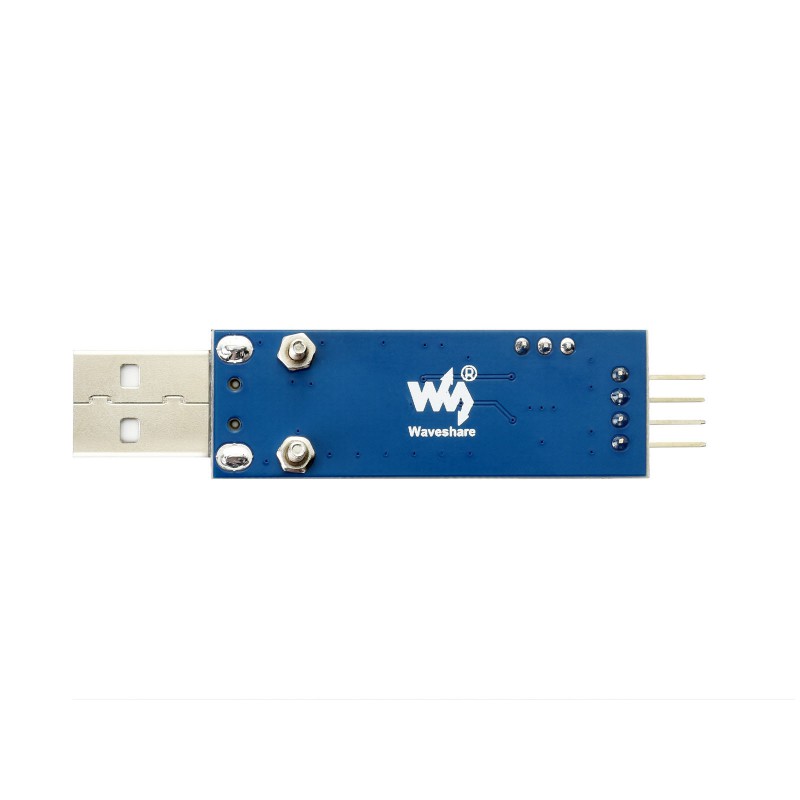

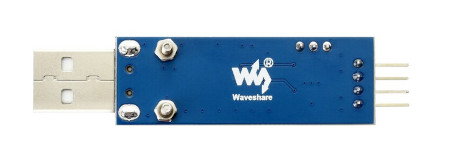

Konverter USB-UART (TTL) - PL2303 - USB A Stecker - Version V2 - Waveshare 20265.
Technische Spezifikation des Konverters
- Modultyp: Konverter
- Konvertierungstyp: USB A - UART TTL
- Eingebauter Chip: PL2303GS
- USB-Schnittstellenspannung: 5V
- UART-Schnittstellenspannung: 1,8 V / 2,5 V / 3,3 V / 5 V
- 3x LEDs: TXD-LED, RXD-LED, POWER-LED
- Systemunterstützung: Windows XP / 7/8/10/11
- Betriebstemperaturbereich: von –40 °C bis 85 °C
- Modulabmessungen: 48,26 x 16,51 mm
