Produktbeschreibung: Industrieller USB-RS485-Konverter (B) - Waveshare 22456

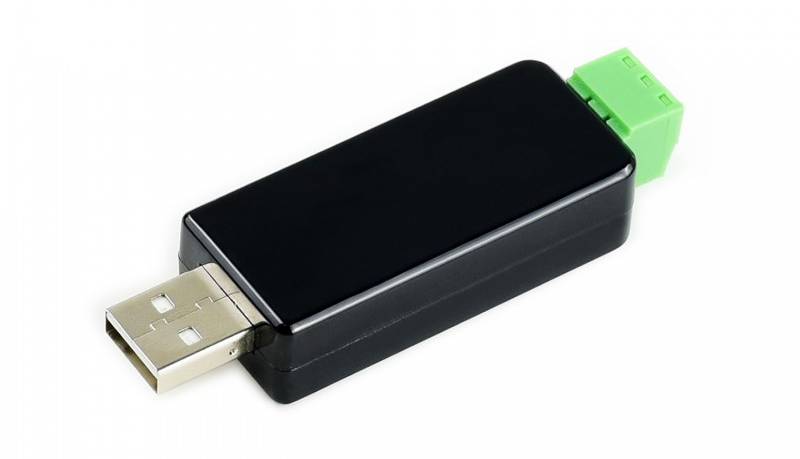

Der Waveshare USB-zu-RS485(B)-Konverter ist ein kompakter Konverter zum Anschluss von RS485- Geräten an einen Computer über USB . Die originalen Chips CH343G und SP485EEN gewährleisten eine schnelle und stabile Signalwandlung, während die hardwareseitige Steuerung der Senderichtung das manuelle Umschalten zwischen Sende- und Empfangsmodus überflüssig macht. Die RS485-Schnittstelle wird über einen abnehmbaren Schraubstecker mit A+, B- und GND- Leitungen angeschlossen. Drei LEDs zeigen den Betriebszustand sowie die Aktivität von Sender und Empfänger an. Ein integrierter 120-Ω-Abschlusswiderstand, eine Polymersicherung und umfangreiche Schutzschaltungen erhöhen die Zuverlässigkeit des Geräts in Umgebungen mit Störungen, elektrostatischer Entladung und Überspannungen.

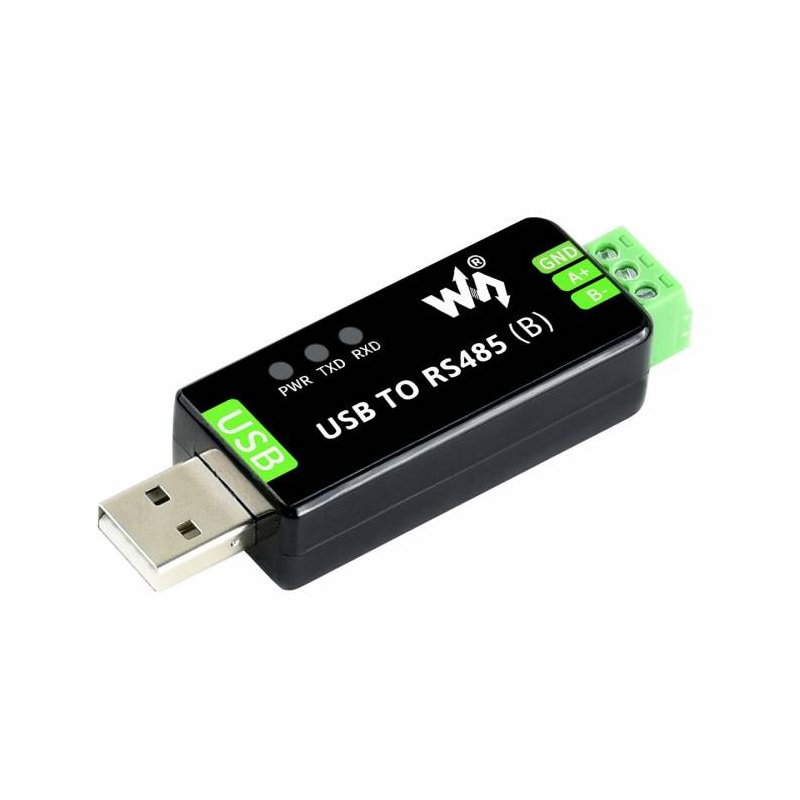

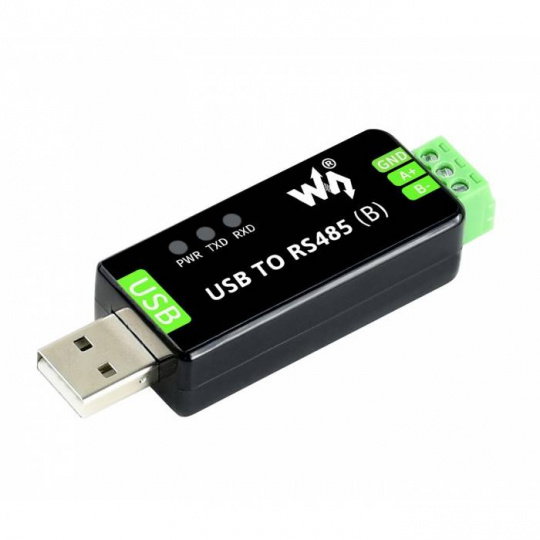

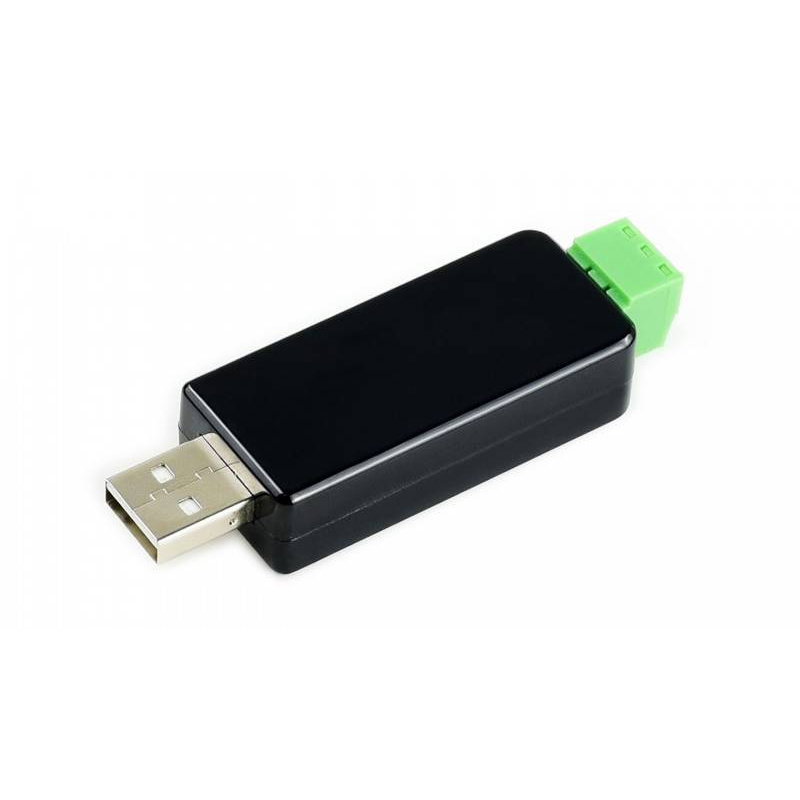

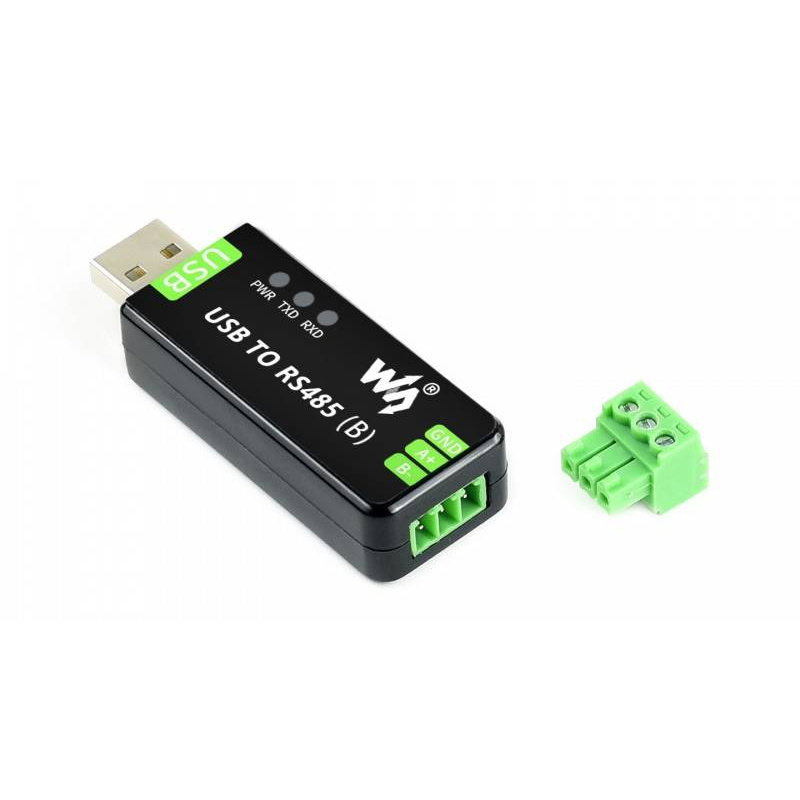

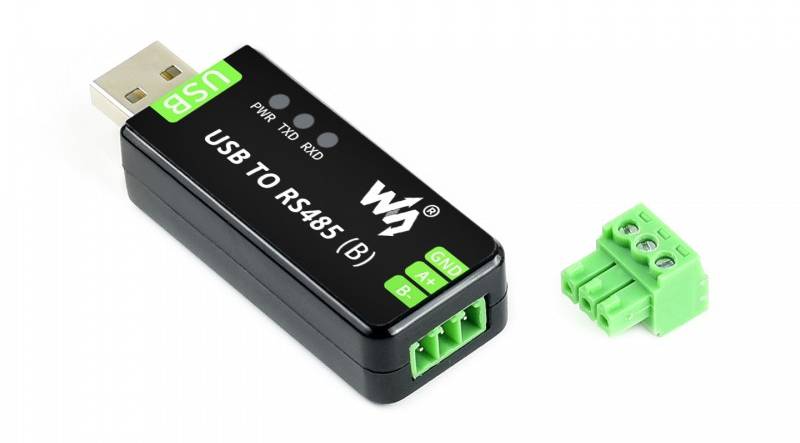

Industrieller USB - RS485 Konverter (B) - Waveshare 22456.
Unterstützt bidirektionale USB-zu-RS485-Konvertierung .
Hauptmerkmale des Konverters
- Bidirektionale USB-RS485-Konvertierung : Ermöglicht den Datenaustausch zwischen einem Computer und Geräten über den RS485-Bus.
- CH343G-Chip : Bietet eine schnelle USB-zu-Seriell-Konvertierung und breite Kompatibilität mit Betriebssystemen
- SP485EEN-Transceiver : verantwortlich für die stabile Differenzialübertragung im RS485-Standard
- Übertragungsgeschwindigkeit bis zu 3 Mbit/s : Ermöglicht die Anpassung der Kommunikationsparameter an Automatisierungsgeräte, Steuerungen und Messgeräte.
- RS485-Reichweite bis zu ca. 1,2 km : ermöglicht den Aufbau umfangreicher Anlagen mit geeigneten Kabeln und niedrigeren Übertragungsgeschwindigkeiten.
- Automatische Richtungssteuerung : Keine manuelle Bedienung der Sende- und Empfangsleitungen erforderlich
- Unterstützung für bis zu 32 Geräte : Ermöglicht die Erstellung von Punkt-zu-Mehrpunkt-Bussen, aber für mehr als 16 Geräte empfiehlt der Hersteller die Verwendung von Verstärkern.
- TVS- und ESD-Schutz : begrenzt die Auswirkungen von Überspannungen, transienten Impulsen und elektrostatischen Entladungen.
- 600-W-Überspannungsschutz : Erhöht die Immunität der RS485-Schnittstelle gegenüber Überspannungen und Störungen
- 200 mA selbstzurücksetzende Sicherung : Schützt den USB-Schaltkreis vor Überlastung
- 120-Ω-Abschlusswiderstand : Verbessert die Busanpassung und reduziert Signalreflexionen
- Drei LEDs (PWR, TXD und RXD) erleichtern die Überwachung des Strom- und Datenflusses.
- Abnehmbarer Schraubanschluss : Ermöglicht den bequemen Anschluss der Leitungen A+, B- und GND.
- Breite Systemkompatibilität : Unterstützt Windows, Linux, macOS, Android und WinCE
RS485-Getriebe bis zu 1,2 km

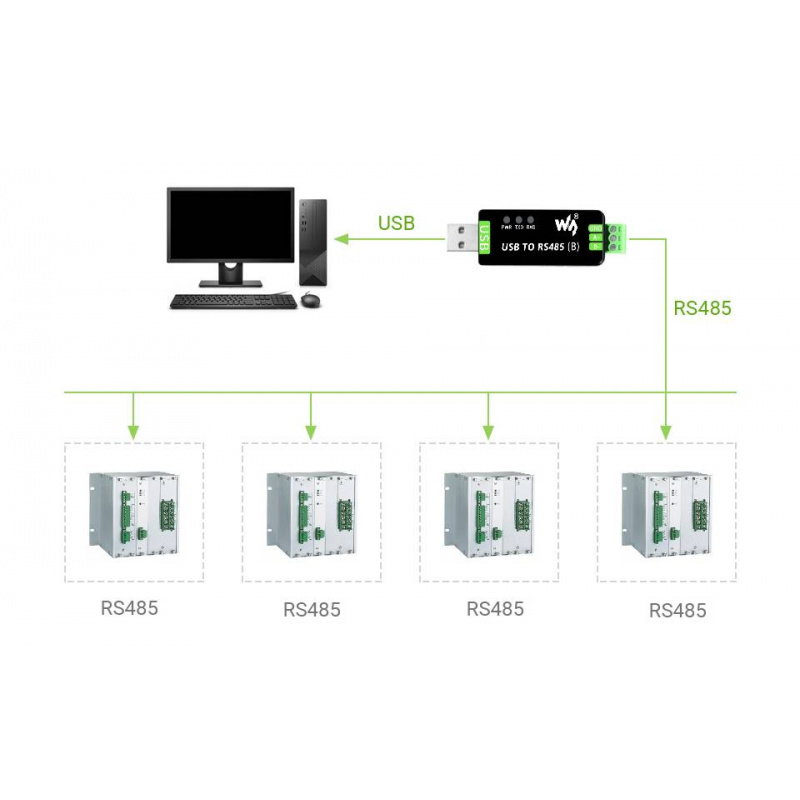

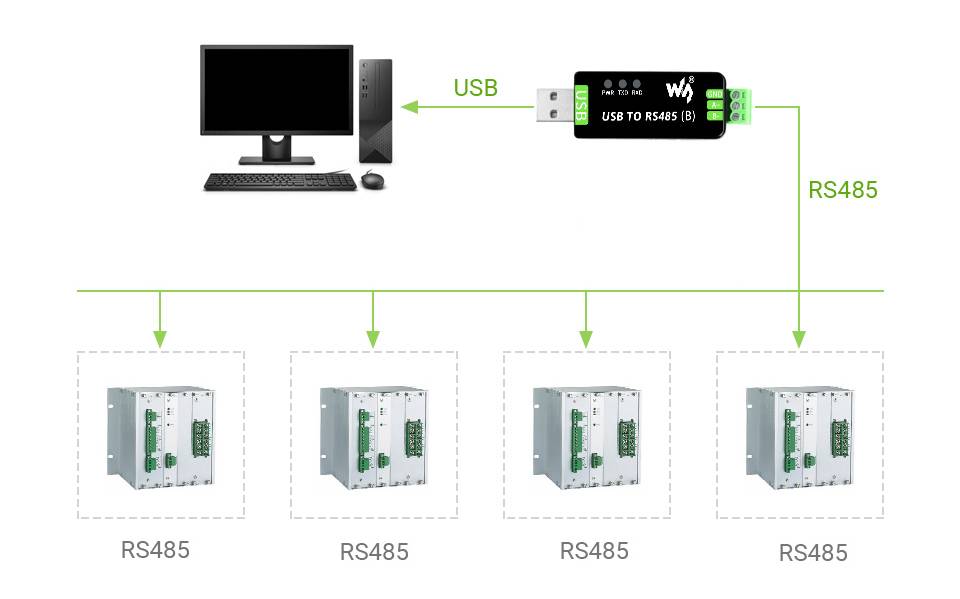

Der Konverter wandelt das USB-Signal in ein differentielles RS485-Signal um , das äußerst unempfindlich gegenüber elektromagnetischen Störungen ist. Dadurch eignet er sich für den Einsatz in Produktionshallen, Gebäuden usw. Labore und umfangreiche Automatisierungsanlagen. Die maximale angegebene RS485-Verbindungslänge beträgt bei niedrigerer Übertragungsgeschwindigkeit ca. 1,2 km , während die USB- Verbindungslänge ca. 5 m beträgt. Das Gerät unterstützt Punkt-zu-Mehrpunkt-Übertragung mit bis zu 32 Knoten . Die tatsächliche Reichweite hängt von Faktoren wie Übertragungsgeschwindigkeit, Kabelqualität und -typ, Installationsmethode, Busabschluss und Störpegeln ab.
Die Übertragungsdistanz beträgt etwa 1,2 km für RS485 und etwa 5 m für USB.
Unterstützt Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP usw.
Kompatibilität des RS485-Adapters mit Betriebssystemen
Der Konverter ist mit Computern unter Windows 11, Windows 10, Windows 8.1, Windows 8 und Windows 7 sowie mit Linux, macOS, Android und WinCE kompatibel. Unter Linux, einschließlich Raspberry Pi, kann der Konverter mit einem Standardtreiber betrieben werden und wird als serielle Schnittstelle erkannt. Für Windows sind CDC- und VCP-Treiber verfügbar, während für macOS gegebenenfalls ein vom Hersteller bereitgestellter Treiber erforderlich ist. Dank seiner breiten Kompatibilität eignet sich der Konverter für Industriecomputer, Einplatinencomputer, Serviceterminals und mobile Geräte .
Technische Spezifikationen des Wandlers
- Übertragungsrichtung: bidirektional
- USB-Schnittstellenchip: CH343G
- RS485-Schnittstellenchip: SP485EEN
- Host-Schnittstelle: USB
- USB-Anschluss: USB Typ A
- Versorgungsspannung: 5 V
- Geräteschnittstelle: RS485
- RS485-Anschluss: abnehmbarer Schraubanschluss
- RS485-Pins: A+, B-, GND
- Übertragungsgeschwindigkeit: von 300 bps bis 3 Mbps
- Getrieberichtungssteuerung: automatisch, Hardware
- Maximale USB-Verbindungslänge: ca. 5 m
- Maximale RS485-Verbindungslänge: ca. 1,2 km bei niedrigeren Geschwindigkeiten
- Übertragungsmodus: Punkt-zu-Mehrpunkt
- Maximale Anzahl an Knoten: 32
- Empfehlungen für den Bus: Verwendung von Verstärkern für 16 oder mehr Geräte
- Abschlusswiderstand: 120 Ω
- USB-Schutz: 200-mA-Sicherung mit Selbstrückstellung und ESD-Schutz
- RS485-Schutz: Überspannungsschutz bis 600 W und ESD-Schutz bis 15 kV
- Zusätzlicher Schutz: TVS-Transistoren, Schutzdioden und Überspannungsableiter
- Indikatoren: PWR, TXD, RXD
- Betriebstemperatur: -15 °C bis 70 °C
- Betriebsfeuchtigkeit: 5 % rF bis 95 % rF
- Unterstützte Systeme: Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Linux, macOS, Android und WinCE
- Abmessungen: 53 x 23,5 x 14,6 mm
- Gewicht: 85 g
Inhalt des Sets
- USB-zu-RS485-Konverter (B) - Waveshare 22456
- USB-Typ-A-Verlängerungskabel, ca. 1,2 m lang
- Schraubendreher

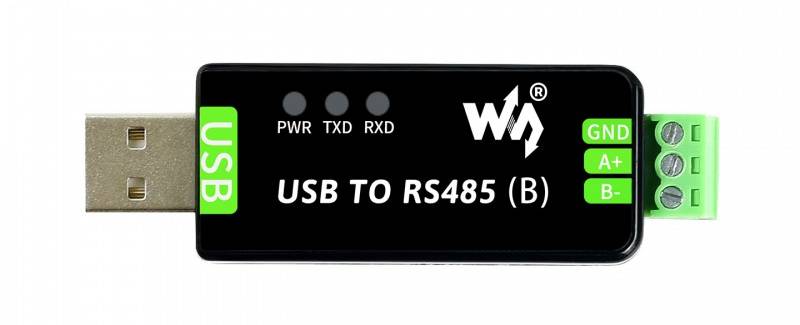

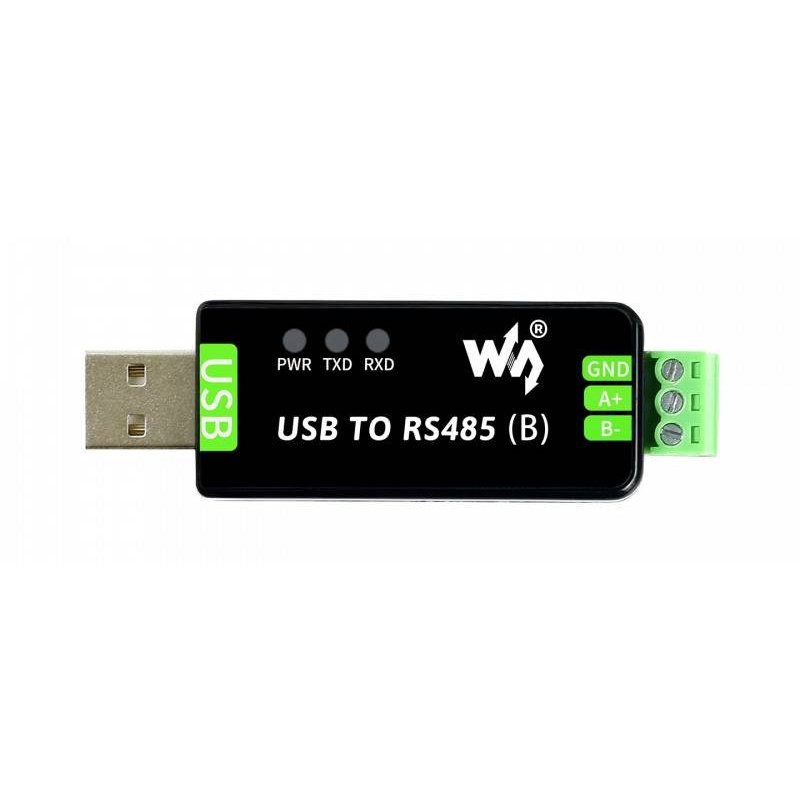

LEDs zeigen Betriebs- und Stromstatus an.
