Produktbeschreibung: Li-Pol / Li-Ion 5V bq25185 Akku-Lademodul USB Typ-C / DC / Solarpanel - Adafruit 6106
Der Adafruit bq25185 ist für mobile Elektronikprojekte konzipiert, die eine zuverlässige Stromversorgung benötigen. Der Lade-IC bq25185 von Texas Instruments unterstützt das Laden von Akkus über einen USB-Typ-C- Anschluss, ein Gleichstromnetzteil und Solarmodule . Der integrierte Wandler TPS61023 erhöht die Akkuspannung auf geregelte 5 V und ermöglicht so die direkte Stromversorgung von Mikrocontrollern, Kommunikationsmodulen, Displays und anderen elektronischen Geräten. Die Power-Path- Funktion erlaubt es dem Akku, während des Ladevorgangs einen Verbraucher zu versorgen und so die Anzahl der Lade-Entlade-Zyklen zu reduzieren.

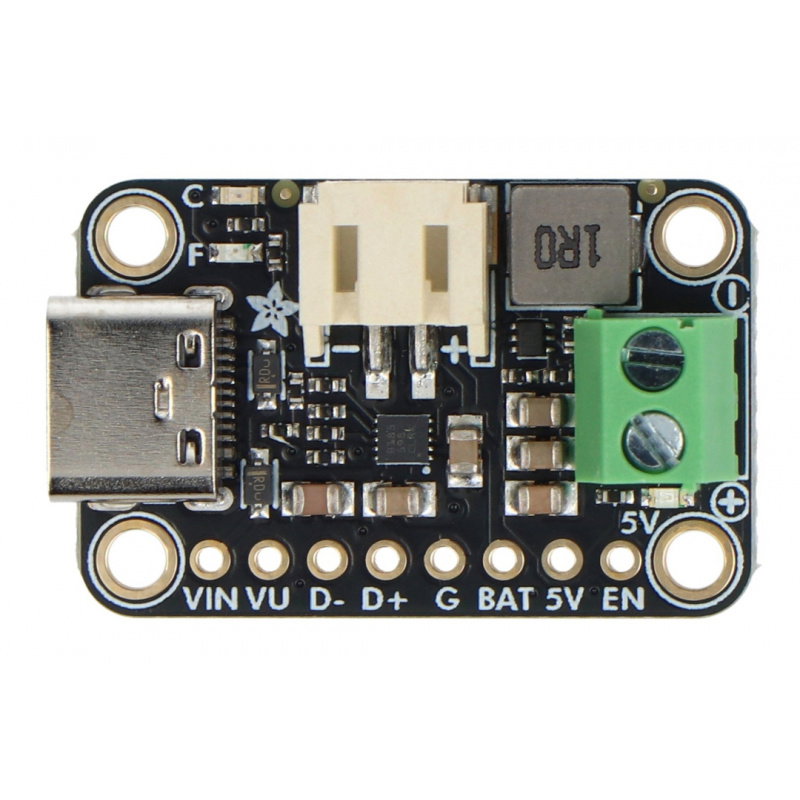

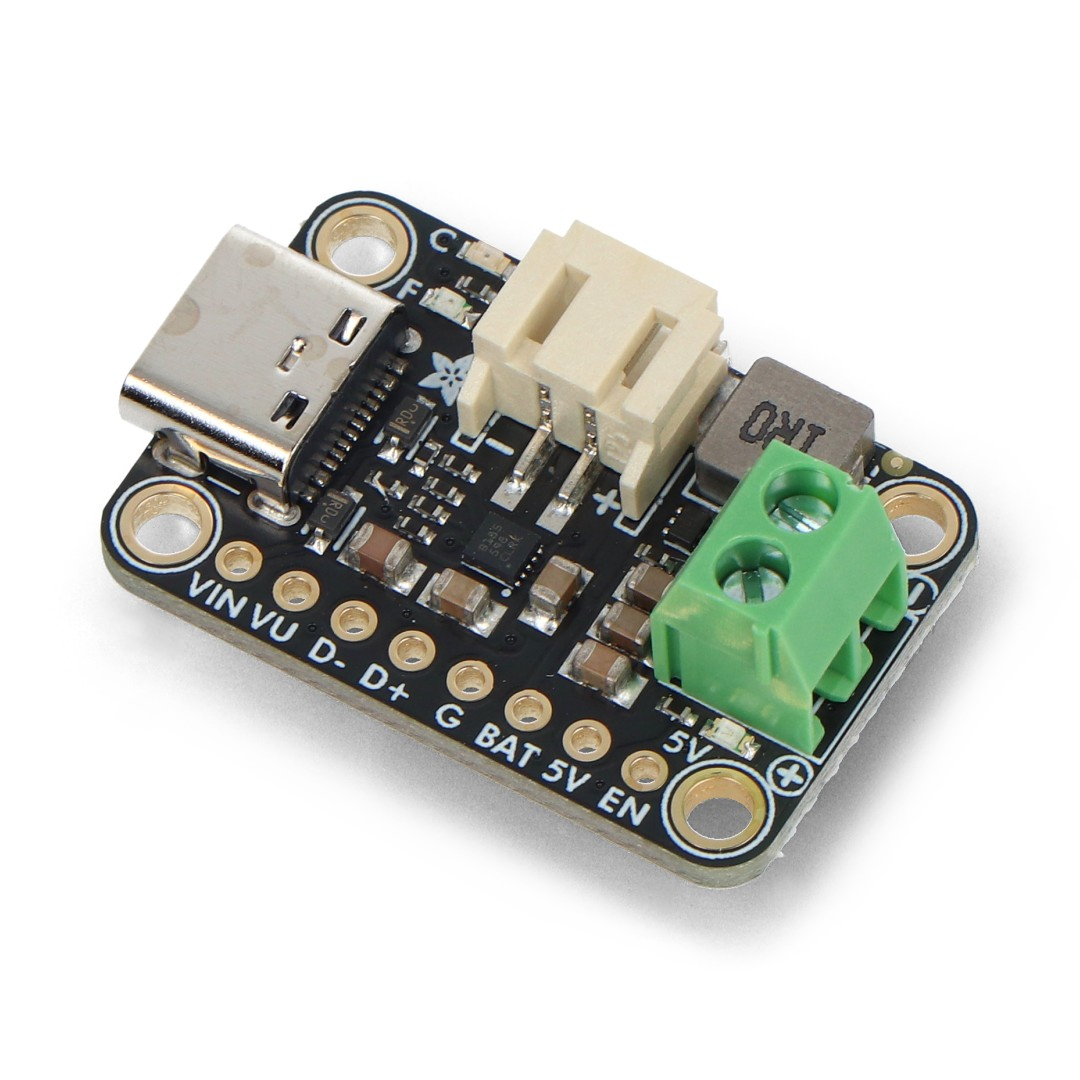

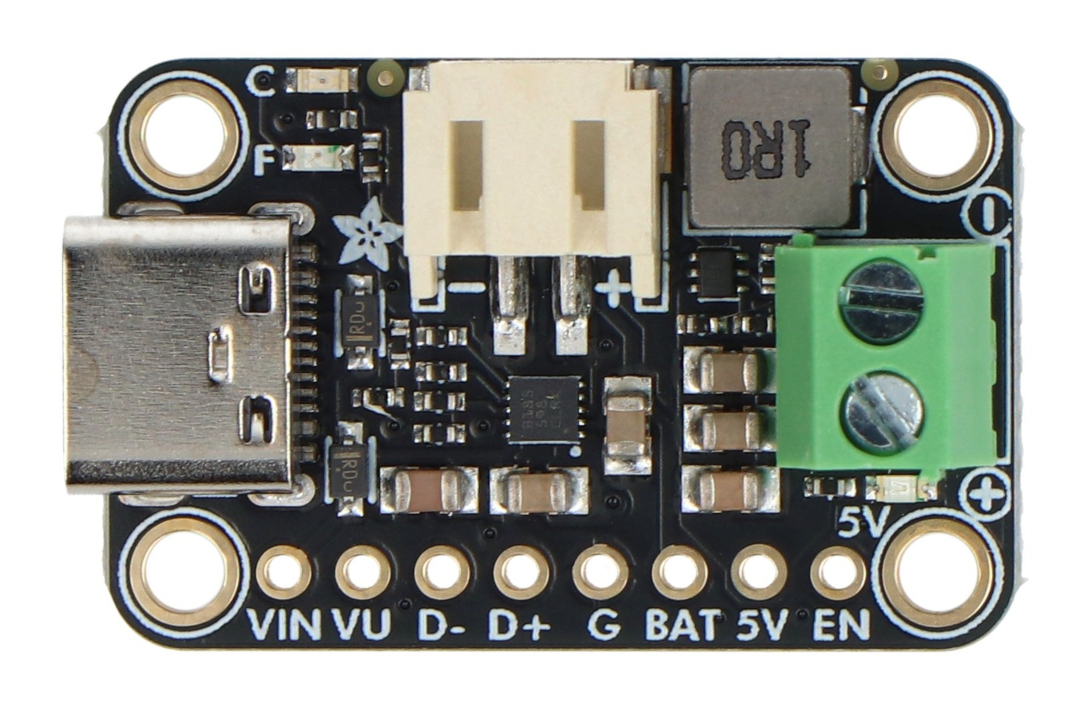

Li-Pol / Li-Ion 5V bq25185 USB Typ-C / DC / Solarpanel-Akkulademodul - Adafruit 6106.
Der USB-Typ-C-Anschluss mit 5,1 kΩ CC-Widerständen liefert eine Spannung von 5 V und einen Strom von bis zu 1 A.
Hauptmerkmale des Moduls
- Laden über verschiedene Quellen : Unterstützt USB-Typ-C-Anschluss, Gleichstromadapter und Solarmodule
- bq25185 System : Ladegerät für Li-Ion- und Li-Polymer-1S-Akkus
- TPS61023-Wandler : stabilisierter 5V-Ausgang mit einem maximalen Strom von 1A
- Strompfad : Gleichzeitige Stromversorgung der Last und Laden des Akkus
- Solarladung : Dynamische Regelung des Energieverbrauchs des Solarpanels
- Konfigurierbarer Ladestrom : 1 A oder 500 mA nach Änderung des Jumpers
- Status-LEDs : Anzeige für Ladevorgang, Fehler und aktiven 5V-Ausgang.
- EN-Eingang : 5V-Wandler kann deaktiviert werden
- Schutz : Schutz gegen Überspannung, Überlastung, Kurzschluss und Überhitzung
- Einfache Integration : JST-PH- und Schraubverbinder
Modulanschlüsse und Schnittstellen
Das Modul verfügt über einen USB-Typ-C- Anschluss zum Laden des Akkus und einen VIN- Eingang mit Spannungen von 5 V bis 18 V. Der Li-Ion- oder Li-Polymer -Akku wird über den gängigen 2-poligen JST-PH- Stecker angeschlossen. Die Platine besitzt außerdem USB- D+- und D-- Signalpins, die die Verwendung von USB-Datenleitungen in Projekten mit externer Kommunikation ermöglichen. Die stabilisierte 5-V -Ausgangsspannung wird über einen Schraubanschluss und Lötpads bereitgestellt. Über den EN- Pin kann der Wandler programmatisch geschaltet und die Akkuspannungsmesspunkte ausgelesen werden.

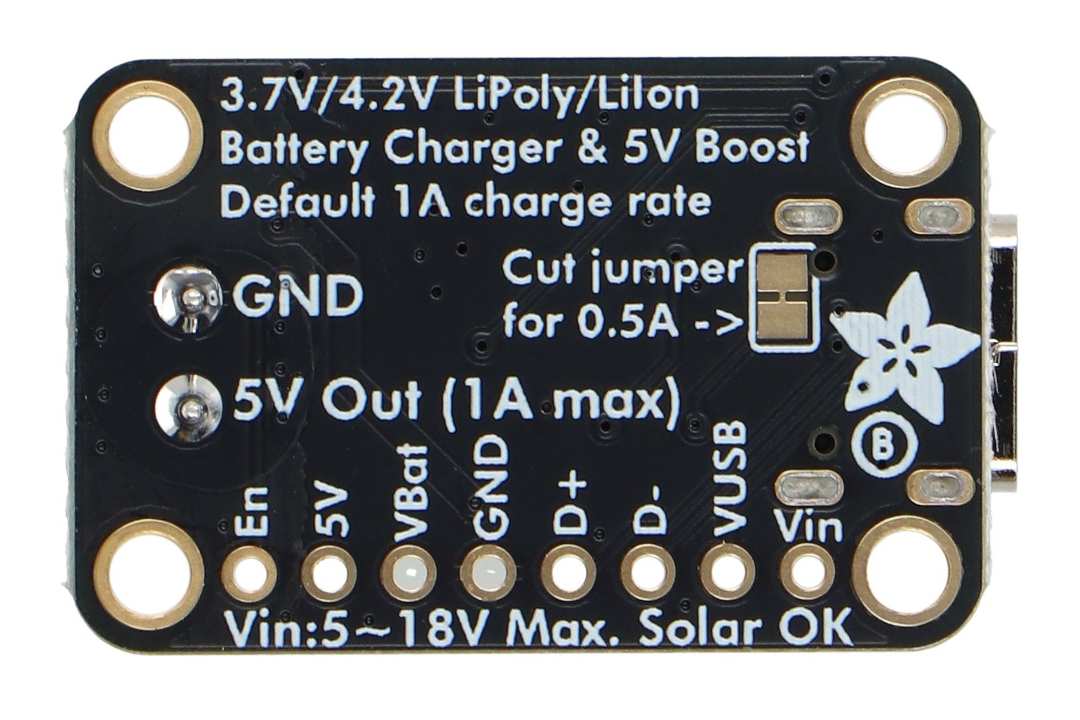

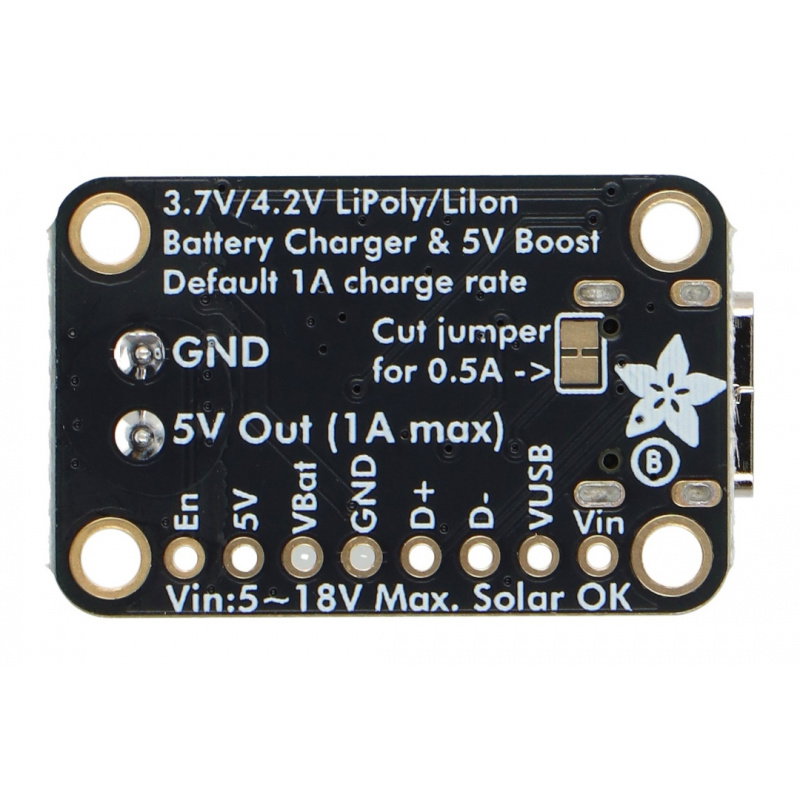

Die Standardladerate beträgt 1 A , aber Sie können den Jumper auf der Rückseite durchtrennen, um die Rate auf 500 mA einzustellen.
Im Set enthaltene Elemente.
Technische Spezifikationen des Ladegeräts
- Ladechip: Texas Instruments bq25185
- Aufwärtswandler: TPS61023
- Unterstützte Akkus: Li-Ion / Li-Polymer 1S
- Batteriespannung: 3,7 V nominal / 4,2 V maximal
- Empfohlene Spannung für Solarmodule: 5 V bis 7 V
- Minimale Akkukapazität: 500 mAh
- USB-Eingang: USB Typ-C
- Batterieanschluss: JST PH 2-polig
- Eingangsspannung VIN: 5 V bis 18 V
- Ladestrom: 1 A oder 500 mA
- Ausgangsspannung: 5 V
- Maximaler Ausgangsstrom: 1 A
- Power Path-Funktion: Ja
- USB D+ und D- Pins: Ja
- EN-Eingabe: ja
- LEDs: Ladeanzeige, Fehleranzeige, 5V-Ausgang
- Sichere Ladezeit: 6 Stunden
- Befestigungslöcher: ja
- Abmessungen: ca. 51 x 25 x 10 mm
- Gewicht: ca. 8 g

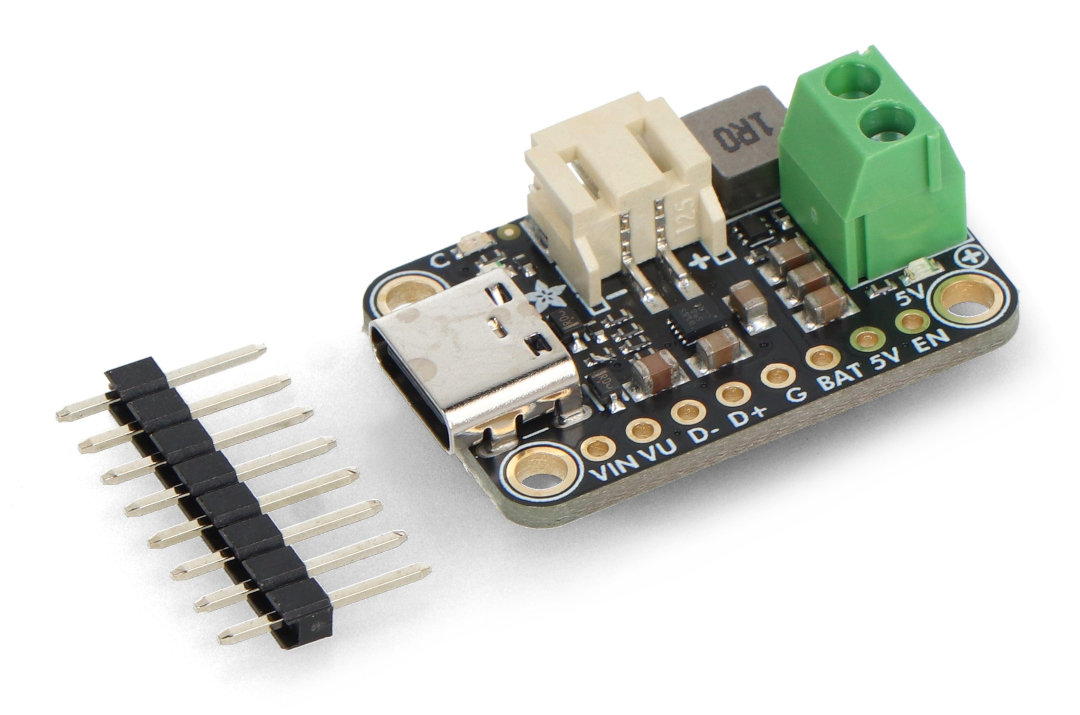

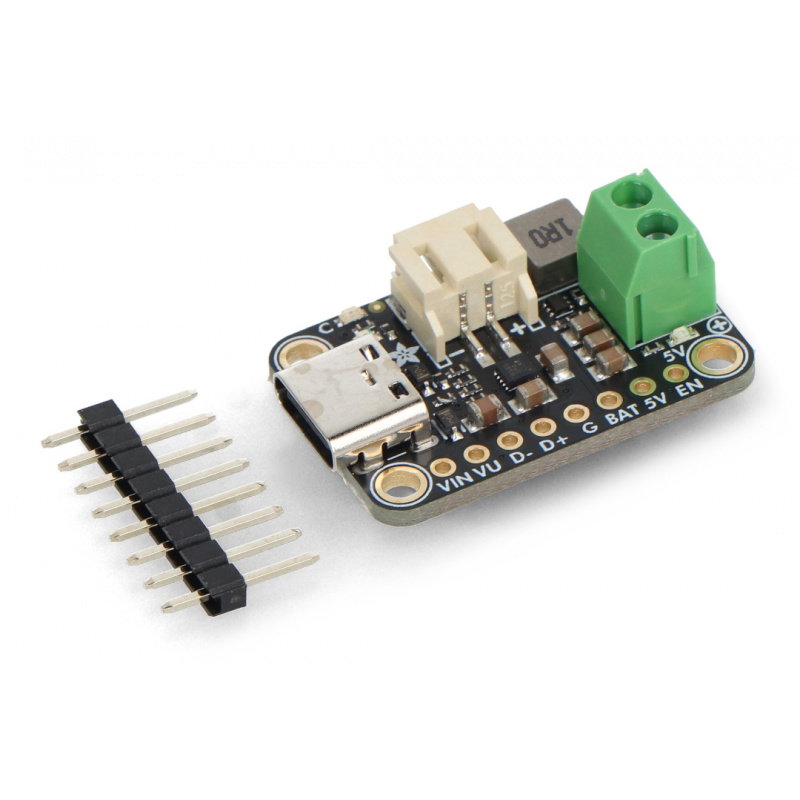

Inhalt des Sets
- 1x Li-Pol / Li-Ion 5V bq25185 USB Typ-C / DC / Solarpanel-Akkulademodul - Adafruit 6106
