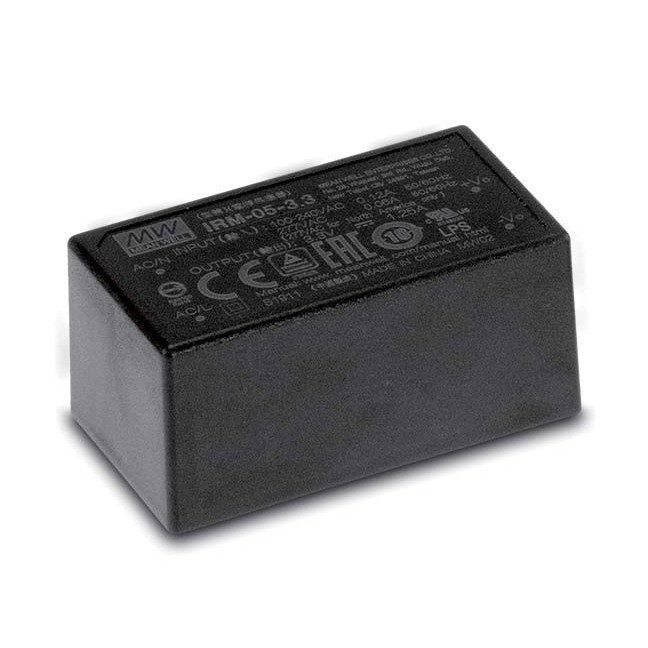

Printnetzteil Mean Well IRM-05-5 - 5V / 1A / 5W
5 V aus dem 230-V-Netz auf der Leiterplatte: Netzteilmodul Mean Well IRM-05-5 mit 5 W Leistung.
- Eingang 85-305 V AC, Strom bis 1 A
- Störaussendung der Klasse B ohne Filter
- Leerlaufaufnahme unter 0,1 W
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
5 V aus dem Netz direkt auf der Leiterplatte
Mean Well IRM-05-5 ist ein AC-DC-Netzteil in Form eines Moduls, das Sie direkt auf die Leiterplatte löten und das stabile 5 V bei bis zu 1 A erzeugt. Es arbeitet mit einer Netzspannung von 85 V bis 305 V AC und versorgt damit einen Mikrocontroller, ein WiFi-Modul oder Sensoren in einem Gerät mit Steckdosenanschluss.
Das Modul hat ein mit Silikon vergossenes Gehäuse aus schwer entflammbarem Kunststoff 94V-0, das die Wärmeableitung unterstützt und die Elektronik vor Staub und Vibrationen schützt. Es erfüllt die Störaussendungsnorm der Klasse B ohne zusätzlichen Filter, hat Schutzklasse II und nimmt ohne Last weniger als 0,1 W auf.
Netzteil Mean Well IRM-05-5 für die Leiterplattenmontage
5 V / 1 A
Nennleistung 5 W
45,7 x 25,4 mm
Platzbedarf auf der Leiterplatte
85-305 V AC
Eingangsspannung
< 0,1 W
Leerlaufleistungsaufnahme
Die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie ein mit 230 V Netzspannung betriebenes Gerät mit 5-V-Elektronik entwickeln
- Sie ein kleines Netzteil für die Leiterplatte benötigen
- Ihr Gerät lange bei minimalem Stromverbrauch in Bereitschaft bleiben soll
Ziehen Sie eine andere Option in Betracht, wenn:
- Sie ein fertiges Netzteil mit Schraubklemmen bevorzugen: sehen Sie Netzteil Mean Well RS-15-5
- Sie ein 5-V-Netzteil für die Hutschiene benötigen: wählen Sie Netzteil Mean Well MDR-10-5
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | AC-DC-Netzteil zur Leiterplattenmontage (vergossenes Modul) |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 0-1 A |
| Nennleistung | 5 W |
| Restwelligkeit und Rauschen | max. 200 mVp-p |
| Eingangsspannung | 85-305 V AC oder 120-430 V DC |
| Wirkungsgrad | typisch 71 % |
| Leerlaufleistungsaufnahme | unter 0,1 W |
| Schutzfunktionen | Überlast (115 %-260 % der Leistung), Kurzschluss, Überspannung (5,75-6,75 V) |
| Schutzklasse | II, Quelle mit begrenzter Leistung (LPS) |
| Störaussendung | Klasse B ohne zusätzliche Bauteile |
| Betriebstemperatur | -30 °C bis +85 °C (über 50 °C mit Leistungsreduzierung) |
| Gehäuse | Kunststoff 94V-0, mit Silikon vergossen |
| Löten | Wellenlöten bis 265 °C für 5 s, Handlöten bis 390 °C für 3 s |
| Anschlusspins | Leiterplattenpins: AC/L, AC/N, -V, +V (Durchmesser 1 mm) |
| Abmessungen | 45,7 x 25,4 x 21,5 mm |
| Gewicht | 33 g |
| Herstellergarantie | 3 Jahre |
| Hersteller | Mean Well |
Wussten Sie schon?
Mit Silikon vergossen
Das Innere des IRM-05-Moduls ist mit Silikon vergossen. Laut Hersteller verbessert dies die Wärmeableitung und die Vibrationsfestigkeit bis 5G, und das Kunststoffgehäuse der Brennbarkeitsklasse 94V-0 verlischt nach Entfernen der Flamme von selbst.
Quelle: Mean Well: Datenblatt IRM-05
Häufige Fragen
Brauche ich einen zusätzlichen Entstörfilter?
Nein. Laut Hersteller erfüllt das Modul die Emissionsnorm EN 55032 der Klasse B ohne zusätzliche Bauteile. Das fertige Gerät muss dennoch auf elektromagnetische Verträglichkeit geprüft werden.
Wie löte ich das Modul ein?
Sie können das Modul im Wellenlötverfahren bei bis zu 265 °C für maximal 5 Sekunden oder von Hand mit dem Lötkolben bei bis zu 390 °C für maximal 3 Sekunden löten.
Kann ich es mit Gleichspannung versorgen?
Ja, das Modul arbeitet auch mit Gleichspannung von 120 V bis 430 V DC.
Nützliche Links
| Name | Wert |
|---|---|
| Ausgangsspannung ab | 5,0 V |
| Die Spannung des Ausgangs an | 5,0 V |
| Nominale Ausgangsspannung | 5,0 V |
| Nennleistung | 5 W. |
| Aktuelle Effizienz | 1,0 A |
| Stromversorgung - Typ | Montage |
| Stromversorgung - Stecker | Stift |
| Gewicht | 0,03 kg |
