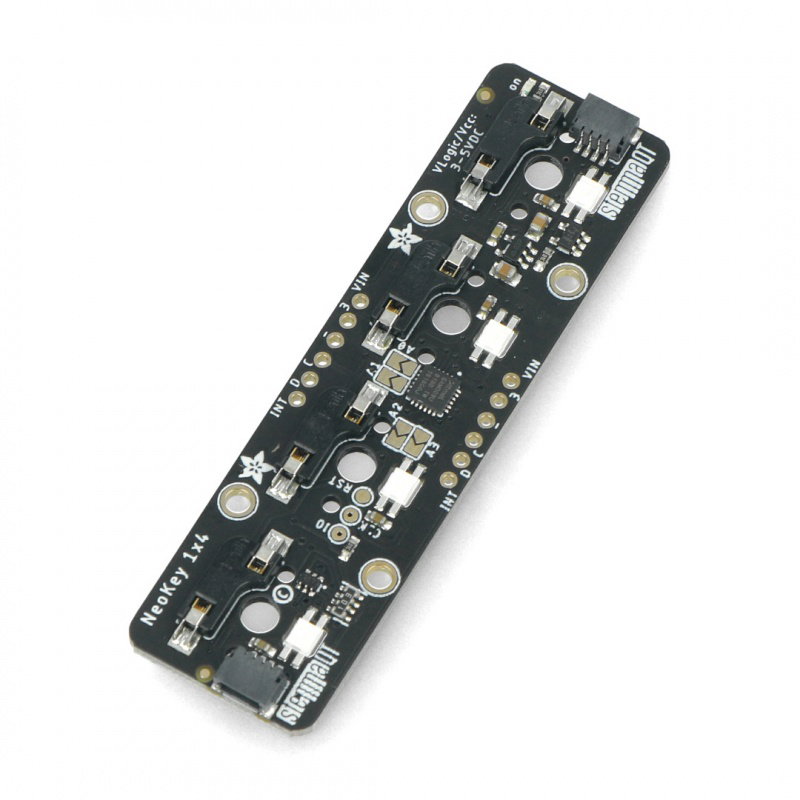

Produktbeschreibung: NeoKey - Tastenmatrix für Schalter - NeoPixels 1x4 - I2C - STEMMA QT / Qwiic - Adafruit 4980
NeoKey - Tastenmatrix für Schalter - 76,5 x 21,5 x 4,6 mm Platine hergestellt von Adafruit . Es bietet Platz für vier Tasten , einschließlich der Kailh-Buchse. Dank ihnen können Sie jeden MX-kompatiblen Schalter anschließen, ohne ihn löten zu müssen. Auf der Platine platzierte der Hersteller außerdem vier LEDs , die die angebrachten Tasten beleuchten. NeoKey von Adafruit verwendet den I2C -Bus, um mit dem Controller-Modul zu kommunizieren (z. B. mit Arduino oder Raspberry Pi). Am Rand der Platine sind zudem auf zwei Seiten STEMMA QT / Qwiic Steckverbinder verbaut, die eine komfortable Verbindung ermöglichen, die ohne Löten auskommt. Das Set besteht aus einer Matrix und einer Goldstiftleiste - Schalter, Tastenkappen und das Controller-Modul müssen separat erworben werden.
Auf der Website des Herstellers ist eine ausführliche Bedienungsanleitung verfügbar, die den Einstieg in die Arbeit mit dem Modul deutlich erleichtert. Der Hersteller stellt auch dedizierte Bibliotheken bereit – für die Arduino IDE und für CircuitPython/Python .

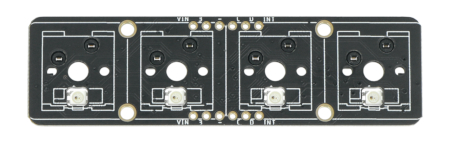

Die Platine verfügt über Anschlüsse in Form von Lötpads und einem STEMMA QT/Qwiic-Anschluss.
Beschreibung der Matrix-Pins von Adafruit
- VIN - Systemleistungsstift im Bereich von 3 V bis 5 V
- 3 - Stromversorgungsstift 3,3 V
- "-" - Masse des Systems
- C - Taktleitung der I2C-Kommunikationsschnittstelle
- D - Datenleitung der I2C-Kommunikationsschnittstelle
- INT - Interrupt-Pin
Technische Spezifikation von NeoKey von Adafruit
- Kompatibel inkl. mit Arduino und Rapsberry Pi
- Die maximale Anzahl unterstützter Tasten: 4
- Hintergrundbeleuchtung: ja
- Hintergrundbeleuchtung: LEDs
- Stromversorgung: 3 V bis 5 V DC
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse:
- Standard: 0x30
- konfigurierbar: 0x31, 0x32, 0x34, 0x38
- Anschlüsse: STEMMA QT / Lötpads 2,54 mm
- Abmessungen: 76,5 x 21,5 x 4,6 mm
- Gewicht: 6 g

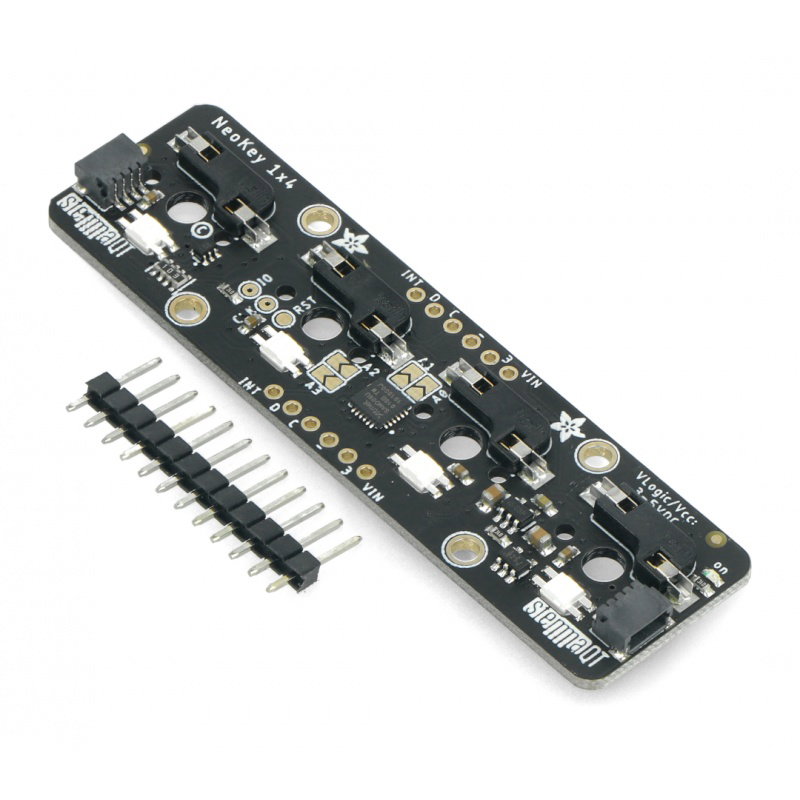

Inhalt des Kits
- NeoKey - Tastenmatrix für Schalter
- 1x12 Goldnadelstreifen - 2,54 mm Raster

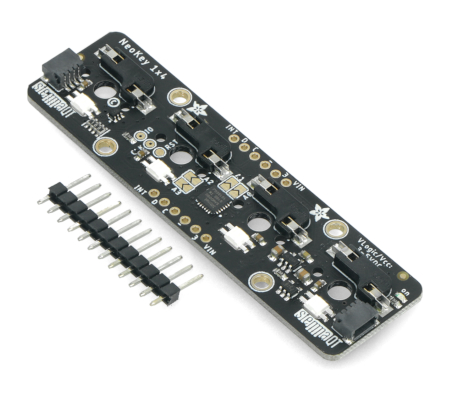

Eingebaute LEDs sorgen für eine effektive Tastenbeleuchtung.
