Produktbeschreibung: Verpolungsschutzmodul 4 - 75 V 8 A - Pololu 5358

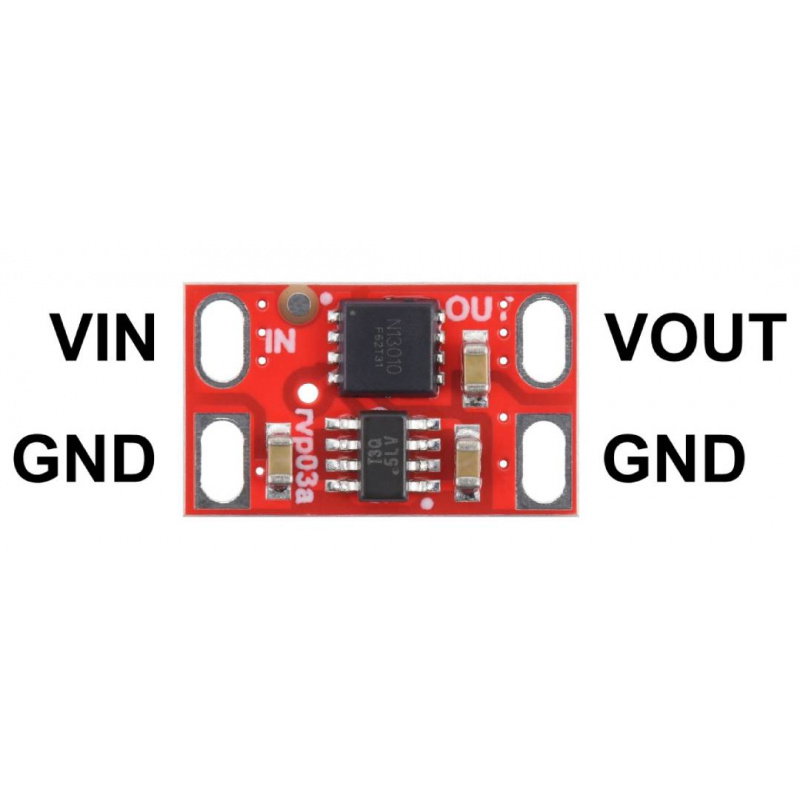

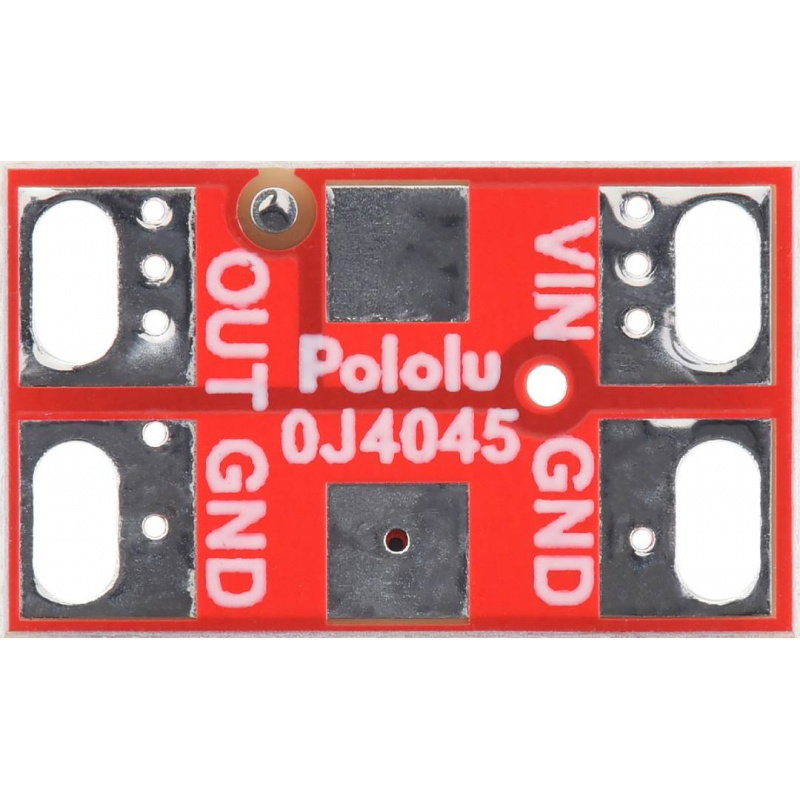

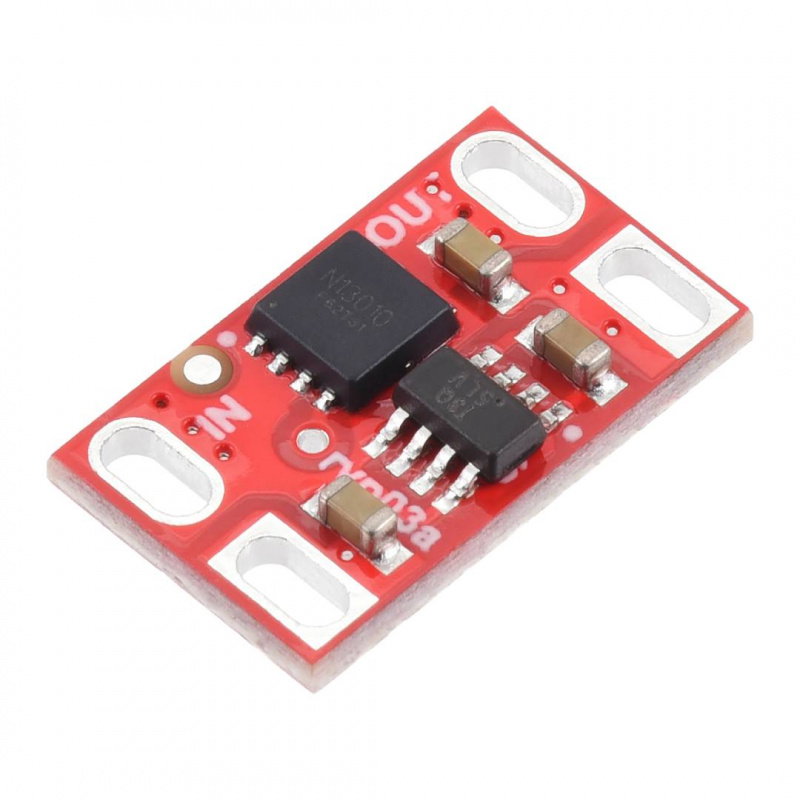

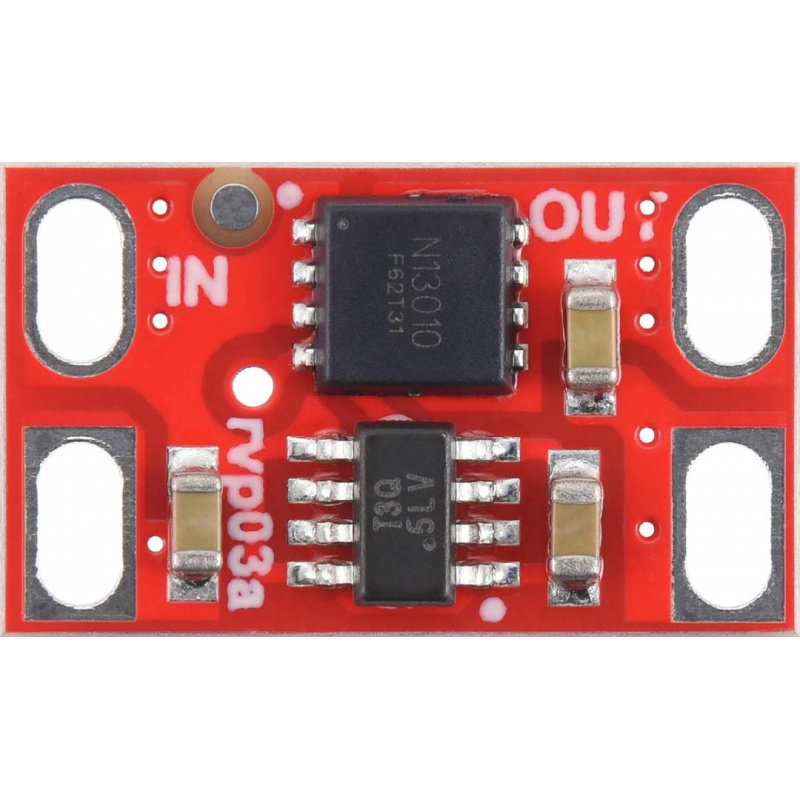

Das Pololu- Verpolungsschutzmodul schützt elektronische Geräte vor den Folgen einer versehentlichen Verpolung der Stromversorgung . Das System nutzt einen AP74502HQ -Controller in Verbindung mit einem N-Kanal -MOSFET-Transistor und bietet Schutz mit einem sehr niedrigen Durchlasswiderstand von unter 15 mΩ . Dies bedeutet in der Praxis minimale Leistungsverluste und einen deutlich geringeren Spannungsabfall als bei herkömmlichen Schutzdioden . Das Modul arbeitet mit einer Spannung von 4 V bis 75 V und kann nach dem Start bereits ab 3,2 V betrieben werden. Der maximale Dauerstrom beträgt 8 A , kurzzeitig kann das System Ströme bis zu ca. 15 A leiten. Diese Version blockiert den Rückstrom nicht und eignet sich daher besonders für Motorsteuerungen, batteriebetriebene Systeme und Anwendungen, bei denen Energie in die Stromquelle zurückgespeist werden kann, beispielsweise beim regenerativen Bremsen. Die Platine ist mit Bohrungen zur Montage gängiger 3,5-mm- und 5-mm- Schraubverbinder sowie 2,54-mm-Goldstiftverbinder ausgestattet. An der Unterseite des Moduls befindet sich außerdem eine Montagefläche für eine optionale TVS-Diode in einem SMB-Gehäuse, die die Widerstandsfähigkeit des Systems gegenüber Spannungsspitzen erhöht, wie sie in anspruchsvollen Industrie- und Automobilanwendungen auftreten.
Technische Spezifikationen des Moduls
- Steuerung: AP74502HQ
- Transistor: N-Kanal-MOSFET
- Betriebsspannung: 4 V bis 75 V
- Mindestspannung nach dem Start: 3,2 V
- Maximale absolute Spannung: 80 V
- Negativspannungsschutz: bis zu -75 V
- Maximaler Dauerstrom: 8 A
- Maximaler Momentanstrom: ca. 15 A
- MOSFET-Vorwärtswiderstand: weniger als 15 mΩ
- Rückstromblockierung: nein
- Kompatible Anschlüsse: 2,54 mm Goldstiftleisten, 3,5 mm und 5 mm Schraubanschlüsse
- Abmessungen: 12,7 x 7,6 x 2 mm
- Gewicht: 0,2 g
Inhalt des Sets
- Pololu Verpolungsschutzmodul 4V - 75V 8A
