Produktbeschreibung: Shelly 1 Gen4 - Relais AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth / ZigBee / Matter 16 A - Android / iOS App
Das Shelly 1 Gen4 ist ein modernes Einkanal-Relais, das mit einem spannungsfreien Kontakt und einem eingebauten Temperatursensor ausgestattet ist . Es ist ideal für die Automatisierung von Geräten, Türklingeln, Garagentoren, Beleuchtung, Kühl- und Heizsystemen sowie Bewässerungssystemen. Durch die Unterstützung von Kommunikationsprotokollen wie WiFi, ZigBee, Bluetooth und Matter bietet er eine hervorragende Kompatibilität mit SmartHome-Ökosystemen. Shelly 1 Gen4 unterstützt Spannungen von 110 V bis 240 V AC oder 24 V bis 48 V DC und verfügt über den Hochgeschwindigkeits-Prozessor ESP-Shelly-C38F. Dank seiner kompakten Größe ermöglicht das Relais die Installation in Standard-Unterputzdosen.

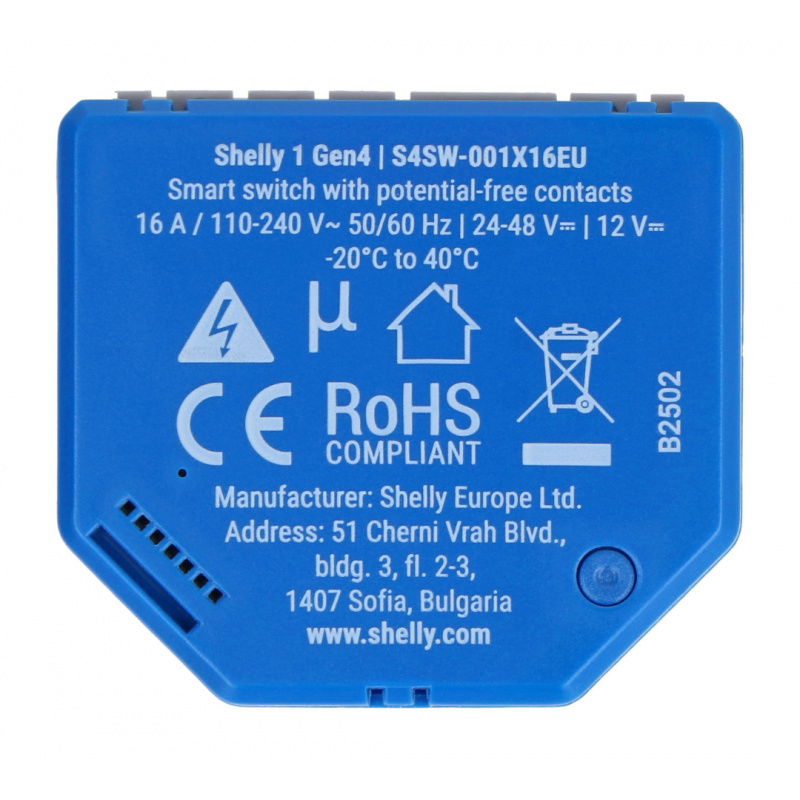

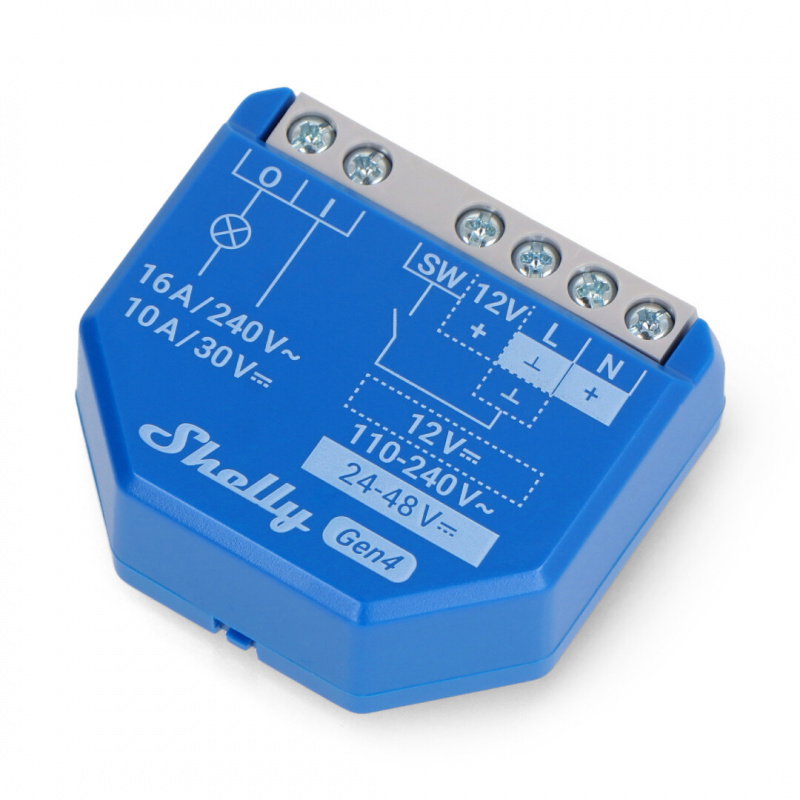

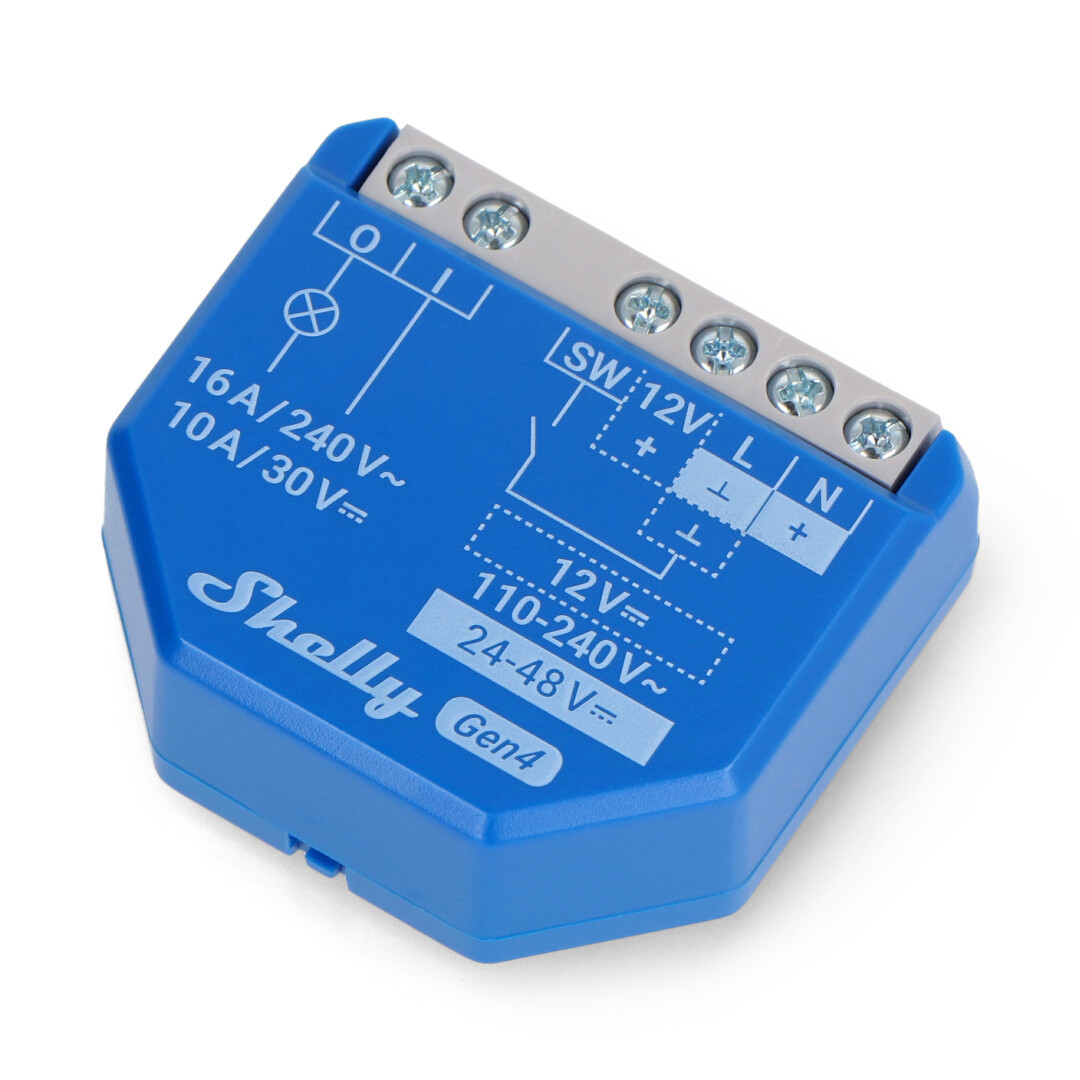

Shelly 1 Gen4 - Relais AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth 16 A - Android / iOS App.

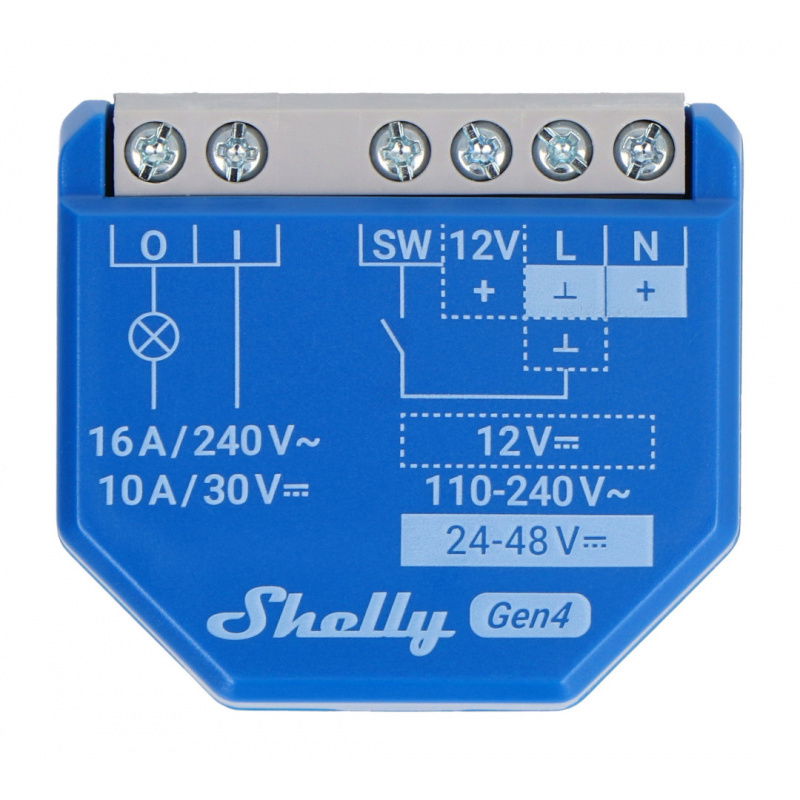

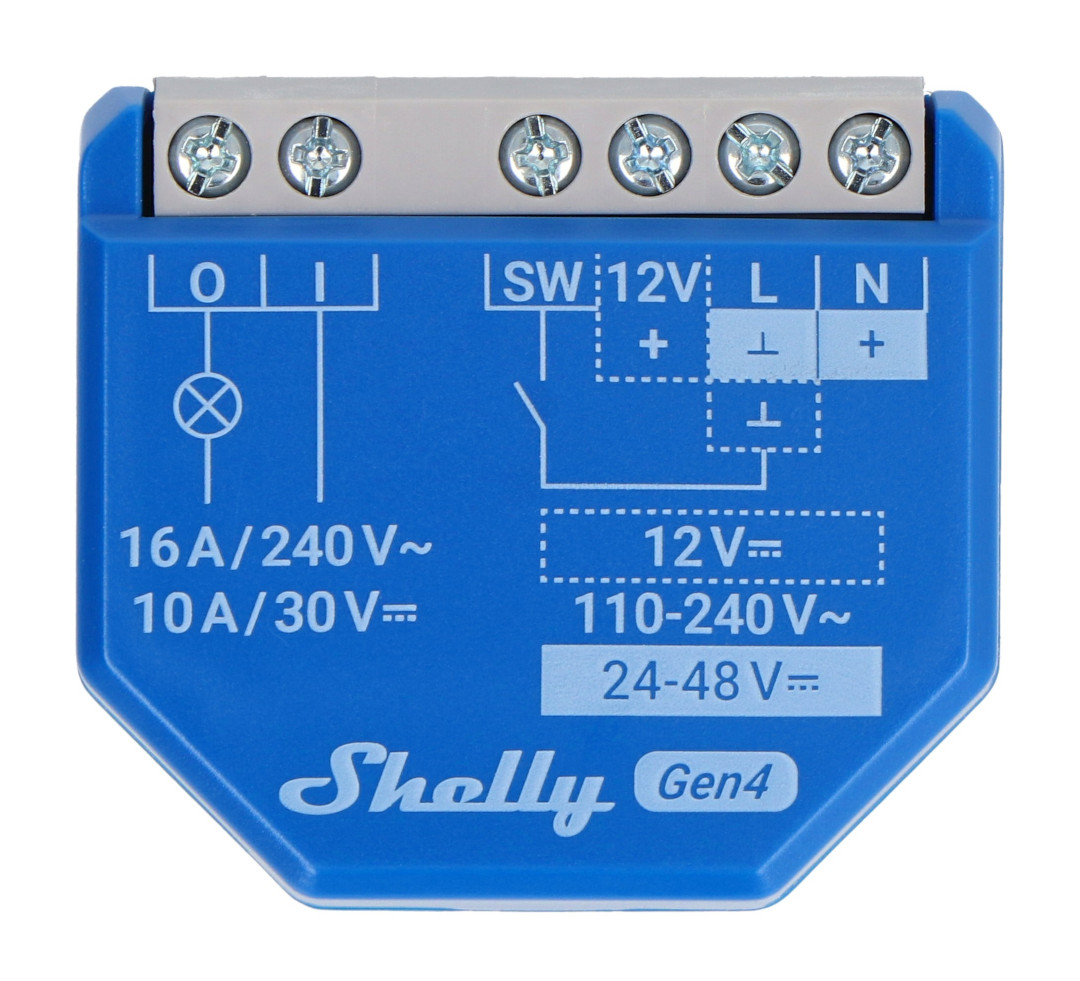

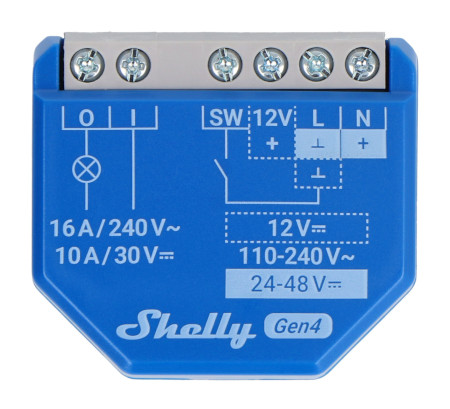

Schaltplan auf dem Modulgehäuse abgebildet.
Hauptmerkmale von Shelly 1 Gen4
- Multi-Protokoll-Konnektivität: Unterstützung von WiFi, Bluetooth, ZigBee und Matter
- Spannungsfreier Kontakt: Möglichkeit zur Steuerung von u.a. Toren, Heizkesseln und Kühl-/Heizsystemen
- Breites Spektrum an unterstützten Ausgangsspannungen: bis zu 16 A für 240 V und 10 A für 30 V
- Komplexer Prozessor ESP-Shelly-C38F: schnelle Reaktion, 8 MB Speicher, Unterstützung von MQTT und REST API
- Integration mit Sprachassistenten: Kompatibilität mit Amazon Alexa, Google Assistant und Samsung SmartThings
- Umfangreiche lokale Steuerungsmöglichkeiten: Zeitpläne, Szenen, Skripte, KNXnet/IP, HTTPS, MQTTS
- Kompaktes Design: einfache Installation in Standard-Installationsdosen
Verdrahtungsplan für Shelly 1 Gen4 Modul
Denken Sie bei der Installation von Shelly 1 Gen4 daran, die Stromversorgung im Stromkreis zu unterbrechen. Der Montageort des Moduls sollte trocken, vor Feuchtigkeit geschützt und gut belüftet sein. Das zu montierende Gerät sollte von jeder Wärmequelle entfernt sein und Unbefugte sollten keinen Zugang zum Steuergerät haben.
Das Modul ist mit sechs Schraubanschlüssen ausgestattet, die es ermöglichen, die Drähte mit einem klassischen Schraubendreher dauerhaft und sicher zu verbinden. Nachfolgend eine Beschreibung der Funktionen der einzelnen Anschlüsse:
- O - Schaltausgang (zum Anschluss der Last)
- L - Spannungsversorgung des Moduls: von 110 V bis 240 V AC oder von 12 V bis 48 V DC (Pluspol)
- N - Nullleiter (Minuspol)
- SW - Steuereingang für den Anschluss eines Drucktasters oder Wandschalters
- Debug-Port - wird für technische Diagnosen, Tests und Software-Updates verwendet
Denken Sie daran, bei der Arbeit mit elektrischen Geräten besondere Vorsicht walten zu lassen und entsprechende Sicherheitsmaßnahmen zu ergreifen.

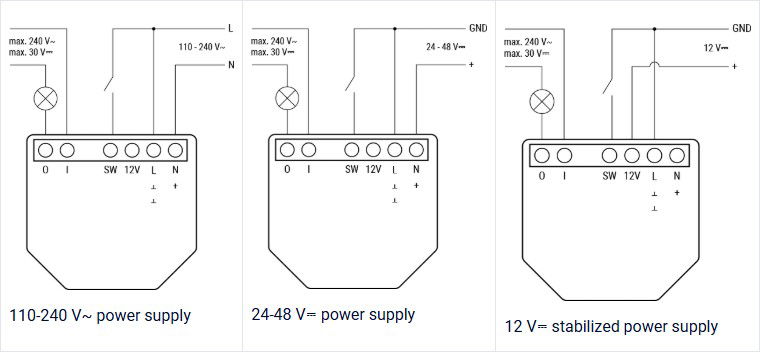

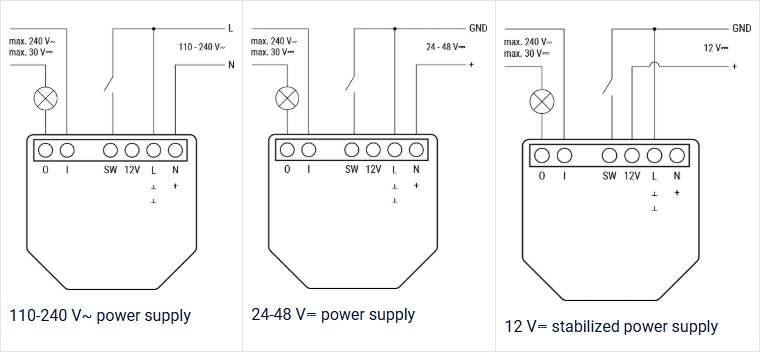

Grundlegendes Verdrahtungsschema des Shelly 1 Gen4 Steuergeräts.

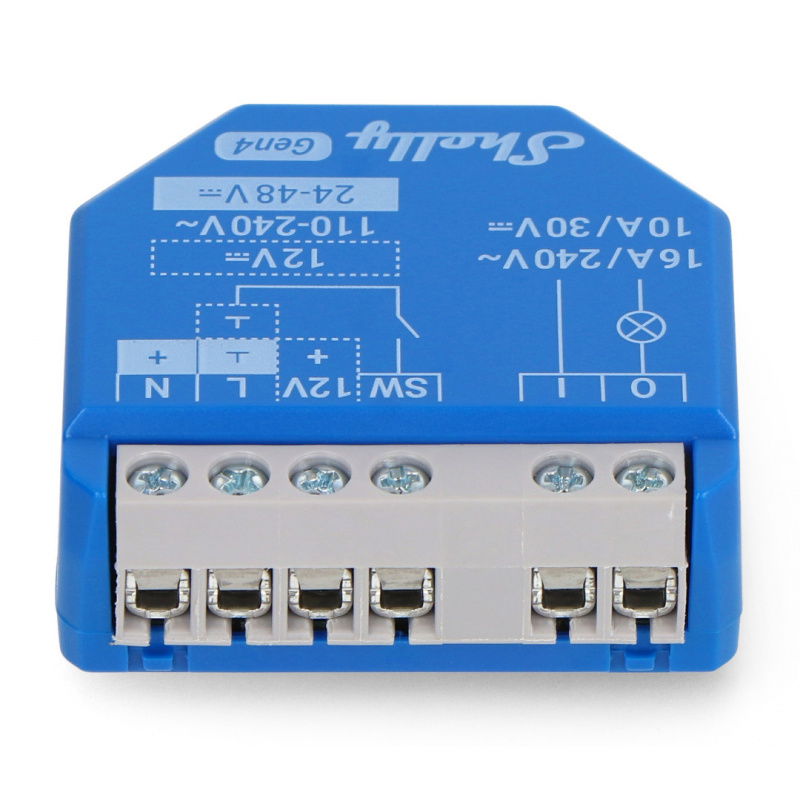

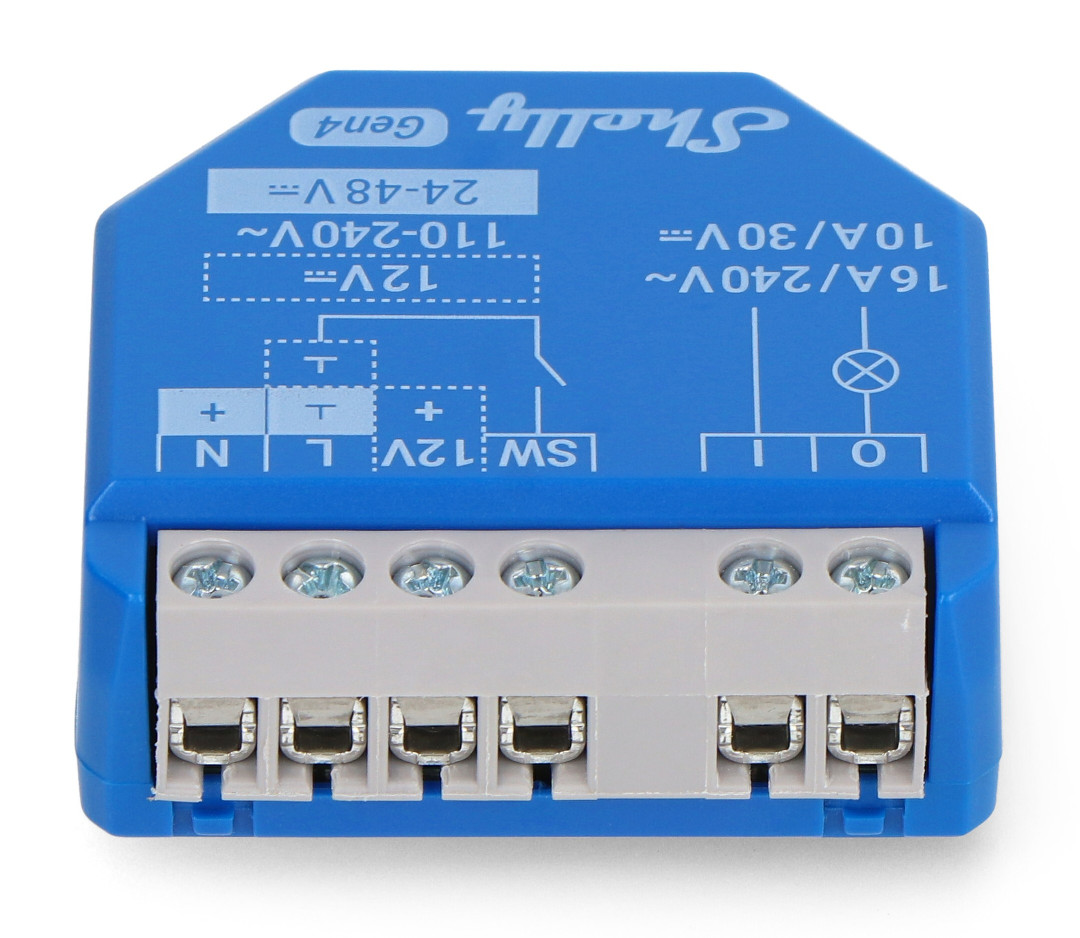

Der Shelly 1 Gen4 verfügt über sechs Schraubanschlüsse für eine dauerhafte und sichere Verdrahtung.
Konfiguration des Shelly 1 Gen4 Moduls
- Anschluss an das Modulnetzwerk:
Nachdem Sie das Shelly 1 Gen4 Modul an die Stromversorgung angeschlossen haben, verbinden Sie sich mit seinem temporären WiFi-Netzwerk mit dem Namen "Shelly1G4-xxxxxxxxxxxxxxxx ", wobei "xxxxxx" die eindeutige Seriennummer des Geräts ist. - Herunterladen der App:
Laden Sie die Shelly-App aus dem Google Play Shop oder App Store herunter und installieren Sie sie auf Ihrem Smartphone. - Erstkonfiguration in der App:
Nach dem Start der Shelly App wählen Sie den Standardnamen Ihres Geräts, um die Konfiguration zu starten. Folgen Sie dann den Anweisungen auf dem Bildschirm, wählen Sie Ihr Heim-WiFi-Netzwerk aus und geben Sie Ihr Zugangspasswort ein. - Alternative Konfiguration über Ihren Browser:
Sobald Sie mit dem Shelly Netzwerk verbunden sind, öffnen Sie Ihren Webbrowser und geben Sie ein: http://192.168.33.1.
Wählen Sie auf der erscheinenden Konfigurationsseite Ihr WiFi-Netzwerk aus und geben Sie das Passwort ein, damit sich das Modul mit Ihrem drahtlosen Heimnetzwerk verbinden kann.

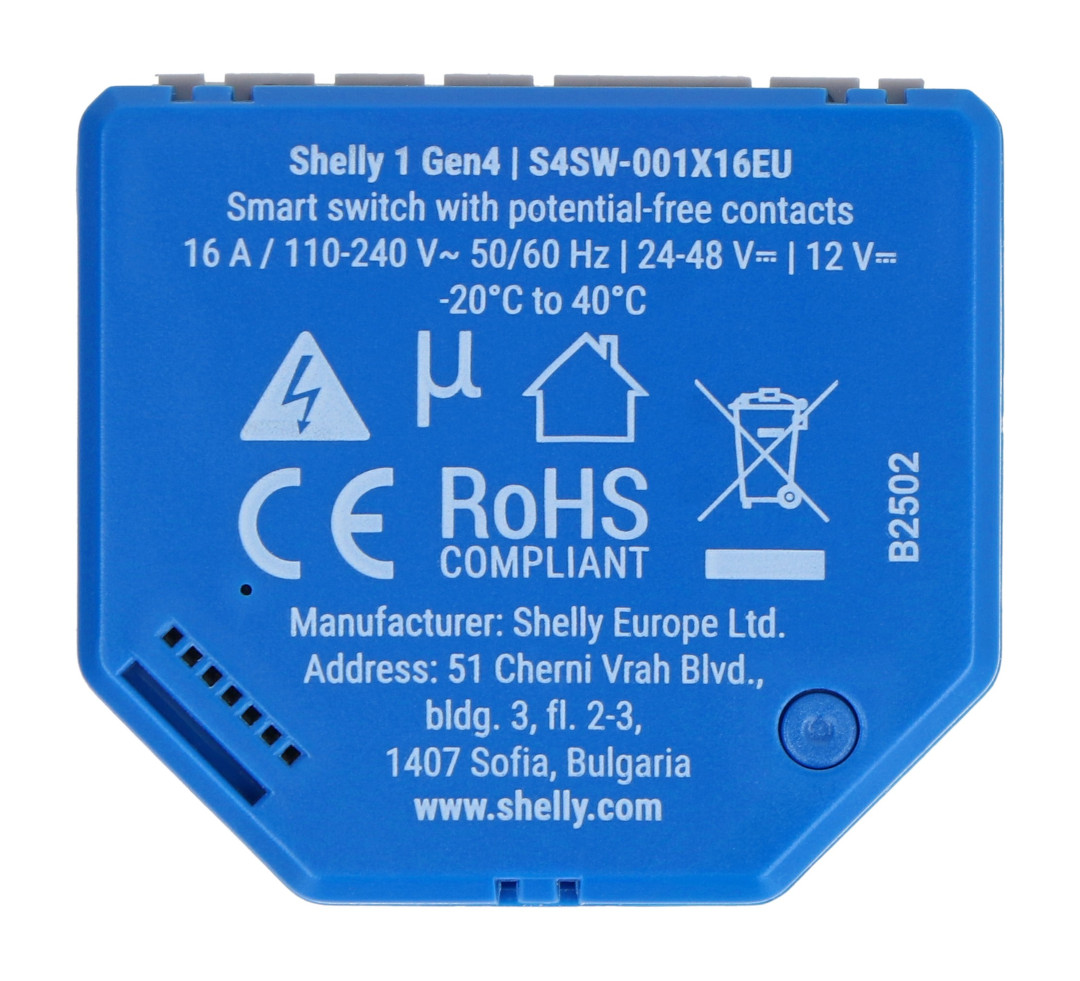

Technische Daten des Shelly 1 Gen4 Relais
- Modell: S4SW-001X16EU
- Versorgungsspannung: 110 V bis 240 V AC / 12 V DC / 24 V bis 48 V DC
- Leistungsaufnahme: < 1 W
- Steuerausgangstyp: Spannungsfreier Kontakt
- Maximale Schaltspannung AC: 240 V
- Maximale Schaltspannung DC: 30 V
- Maximale AC-Last: 16 A
- Maximale DC-Last: 10 A
- Kommunikation: WiFi, Bluetooth, ZigBee, Matter
- WiFi-Protokoll: 802.11 b/g/n, 2,4 GHz-Band
- Bluetooth-Protokoll: 5.0
- ZigBee-Protokoll: 802.15.4
- Anschlüsse: 6 Schraubklemmen (O, L1/L, SW, Debug-Anschluss)
- Maximale Lastleistung: 3680 W (bei 230 V)
- Unterstützte Protokolle: HTTP, HTTPS, MQTT, MQTTS, UDP, WebHooks, KNXnet/IP
- Schnittstelle: Eingebautes Webinterface
- Integration: Kompatibilität mit Google Home, Amazon Alexa und Samsung SmartThings, Apple HomeKit und Home Assistant
- Betriebstemperatur: -20°C bis 40°C
- Abmessungen: 42 x 37 x 16 mm
- Gewicht: 63 g
Das Shelly 1 Gen4-Modul verfügt über einen Debug-Port für die Diagnose, Firmware-Updates und Servicetests.
| Vergleich der Shelly-Geräte Gen1, Gen2, Gen3 und Gen4 | ||||
|---|---|---|---|---|
| Funktion | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Rechenleistung | Grundlegend | Leistungsfähigere Prozessoren als Gen 1 | Shelly-Chip für optimale Leistung | Höchste Rechenleistung |
| Speicher | Basisspeicher | Bis zu 4 MB Flash (8 MB bei PRO) | 8 MB Flash, 256 kB RAM | Mehr als Gen 3 (512 kB RAM) |
| Bluetooth | Nein | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung |
| Skripting und Automatisierung | Nein | Erweiterte Automatisierungsfunktionen | Fortschrittliches Skripting und Automatisierung | Fortschrittliches Skripting und Automatisierung |
| Energieüberwachung | Grundlegend (ausgewählte Modelle) | Erweiterte Überwachung (einige Modelle) | Fortschrittliche Überwachung und Sicherheitsfunktionen | Fortschrittliche Überwachung und Sicherheitsfunktionen |
| Gerätesteuerung | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Virtuelle Komponenten | Nein | Verfügbar (nur PRO) | Unterstützt | Unterstützt |
| KNX-Unterstützung | Nein | Ja (nur ausgewählte PRO-Geräte) | Ja (ausgewählte Geräte) | Ja (ausgewählte Geräte) |
| Bluetooth-Gateway | Nein | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) |
| KVS (Key-Value Store) | Nein | Ja | Ja | Ja |
| Zeitschleife | Nein | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig |
| Reichweitenverlängerer | Nein | Ja | Ja | Ja (WiFi und ZigBee) |
| Gleichzeitiges AP und WiFi | Nein | Ja | Ja | Ja |
| Ethernet | Nein | Ja (nur PRO) | Ja (nur PRO) | Ja (nur PRO) |
| Verwendungszweck | Grundlegende Hausautomation | Mehr Möglichkeiten, Skripte, bessere Hardware | Fortgeschrittene Automatisierung, zukunftssicher | Vollständige Automatisierung, höchste Flexibilität |
| Protokollunterstützung | Keine | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Virtuelle Komponenten | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
