Produktbeschreibung: Shelly Plus 2PM Gen4 – 2-Kanal-Unterputz-Relais-/Rollladensteuerung 110–240 V – WLAN/Bluetooth/ZigBee/Matter

Das Shelly 2PM Gen4 ist ein fortschrittliches Zweikanal-Relais, mit dem Sie Geräte aus bis zu zwei verschiedenen Stromkreisen gleichzeitig steuern und überwachen können. Es ermöglicht die Automatisierung der Raumbeleuchtung durch die Anpassung der Position von Vorhängen, Jalousien, Rollläden oder Markisen. Das Modul arbeitet mit Spannungen von 110 V bis 240 V AC und 24 V DC und unterstützt WLAN, Bluetooth und ZigBee . Dadurch bietet es flexible Konfigurationsmöglichkeiten und lässt sich in verschiedene Smart-Home- Systeme integrieren. Die Unterstützung von Matter ermöglicht zudem die nahtlose Integration mit gängigen Plattformen wie Apple Home, Google Home und Amazon Alexa. Dank seiner Richtungssteuerung und des Motorschutzes eignet es sich ideal für die Rollladenautomatisierung. Darüber hinaus verfügt das Relais über eine präzise Energieverbrauchsmessung für jeden Kanal , die die Echtzeitüberwachung angeschlossener Geräte und die Analyse des Energieverbrauchs ermöglicht. Diese vielseitige Lösung für moderne Installationen vereint Funktionalität, Energieeffizienz und breite Kompatibilität in einem einzigen Gerät.

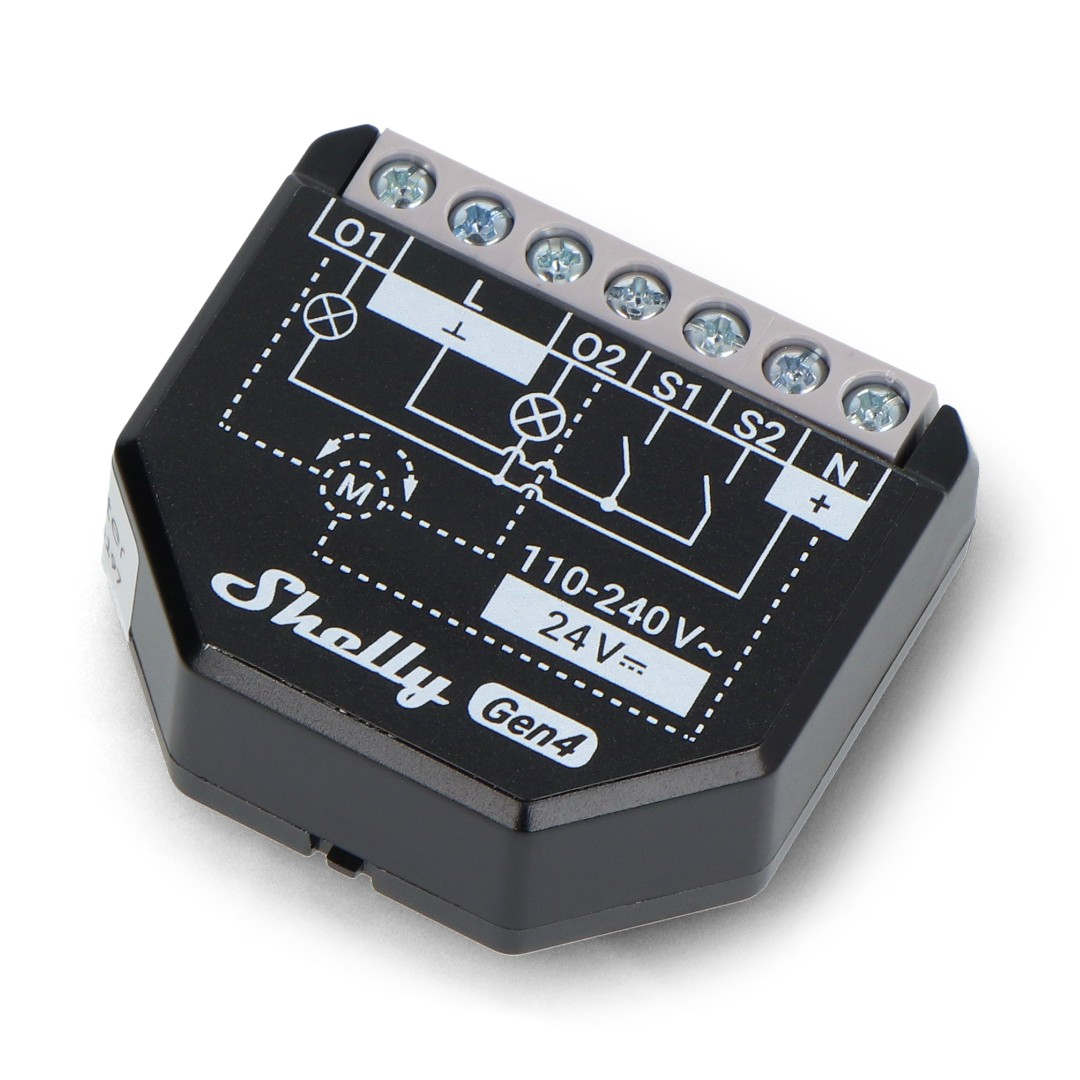

Shelly Plus 2PM Gen4 - 2-Kanal Unterputz-Relais-/Rollladensteuerung 110-240V - WiFi/Bluetooth/ZigBee/Matter.

Hauptmerkmale von Shelly Plus 2PM Gen4

• Multiprotokoll-Konnektivität: Fern- und Lokalsteuerung möglich über WLAN, Bluetooth, ZigBee und Matter-Konnektivität.
• Steuerung zweier Stromkreise : gleichzeitige Steuerung zweier unabhängiger Geräte oder Rollladenmotoren
• Energiemonitoring : Präzise Messung des Energieverbrauchs auf jedem Kanal
• Steuerung von Rollos und Jalousien : Einstellen der Position von Rollos, Jalousien, Vorhängen, Markisen oder bidirektionalen Wechselstrommotoren
• Automatisierung und Zeitplanung: Erstellen Sie intelligente Szenen und Zeitpläne basierend auf Ihren Bedürfnissen
• Kompakte Bauweise : geeignet für den Einbau in Unterputzdosen, hinter Schaltern oder Steckdosen.
• Sicherheitsmerkmale : Schutz vor Überhitzung, Überspannung und Überlastung
• Integration mit Smart-Home-Systemen : Kompatibilität mit Google Home, Amazon Alexa, Home Assistant und MQTT
• Skripting-Funktionalität : Unterstützung für fortgeschrittene lokale Automatisierungsszenarien
• Integrierte Weboberfläche : Überwachung und Konfiguration über Webbrowser

Intelligente Szenen und Zeitpläne für Jalousien, Rollläden und Vorhänge

Mit Shelly Plus 2PM Gen4 können Sie intelligente Szenen erstellen. Automatisierungs- und Zeitplanungsoptionen ermöglichen es Ihnen, den Betrieb von Jalousien, Rollläden, Vorhängen und Markisen an den Tagesrhythmus anzupassen. Sie können Vorhänge, Jalousien oder Rollos so programmieren, dass sie sich morgens automatisch öffnen, nach Sonnenuntergang herunterlassen oder ihre Position zu bestimmten Zeiten ändern, um Komfort, Privatsphäre und Lichtverhältnisse im Raum zu optimieren. Dank der Unterstützung von zwei unabhängigen Kanälen können Sie mit dem Modul zwei Stromkreise oder zwei Antriebe steuern und so mehr Flexibilität bei der Hausautomation genießen. Jeder Kanal lässt sich separat konfigurieren, wodurch sich das Shelly Plus 2PM Gen4 ideal für die Steuerung von zwei Jalousien oder die unabhängige Verwaltung verschiedener Geräte in einer einzigen Installation eignet.

Mit Shelly Plus 2PM Gen4 können Sie zwei Stromkreise steuern.

Die Skriptausführung unterstützt fortgeschrittene lokale Automatisierungsszenarien.

Wie schließt man ein Relais an?

1. Vorbereitung der Installation : Aus Sicherheitsgründen muss die Stromversorgung der Stromkreise, an die das Relais angeschlossen werden soll, unterbrochen werden.

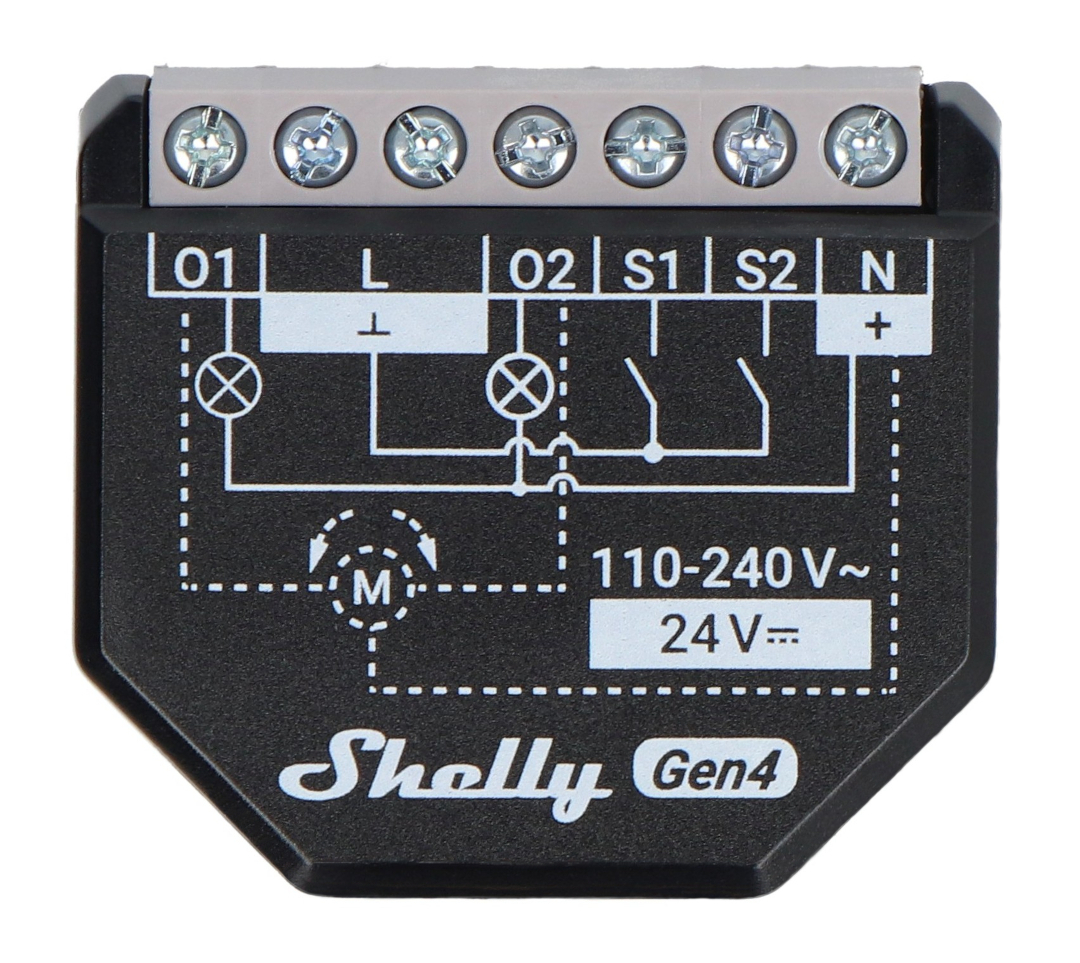

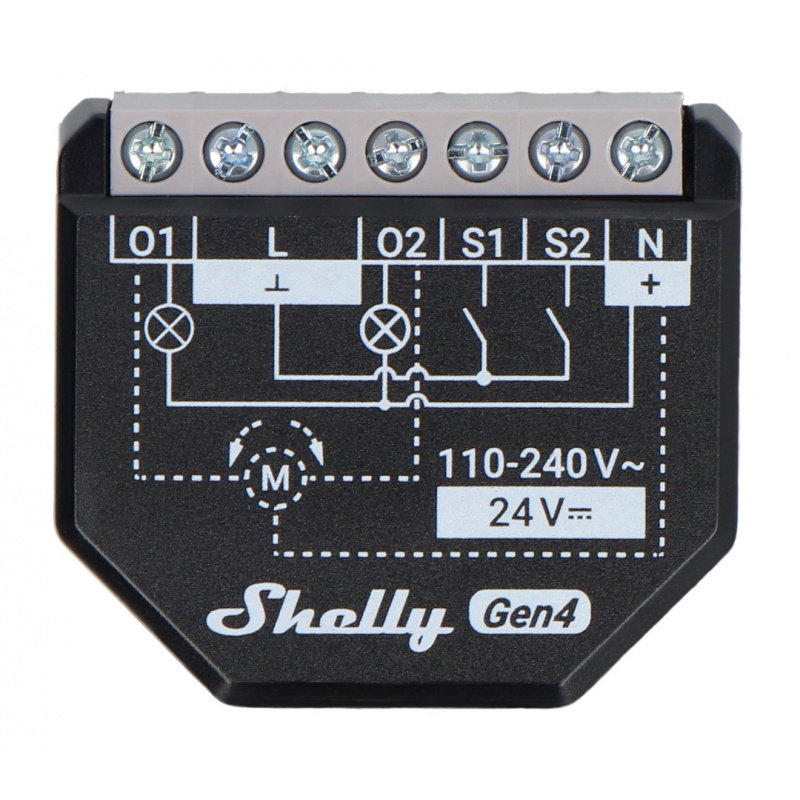

2. Schaltungsanschluss : Shelly 2PM Gen4 verfügt über zwei Steuerkanäle (O1, O2) und Eingänge für Neutralleiter (N) und Phasenleiter (L).
   • O1 und O2 : Zu steuernde Stromkreise
   • N : Neutralleiter
   • L : Phasenleiter
   • S1 und S2 : externe Schalter zur manuellen Steuerung (optional)
3. Einschalten des Geräts : Nachdem die Kabel korrekt angeschlossen wurden, schalten Sie das Gerät ein.
4. Konfiguration : Starten Sie einfach die Shelly-App, fügen Sie ein neues Gerät per Bluetooth oder WLAN hinzu und konfigurieren Sie es nach Bedarf.

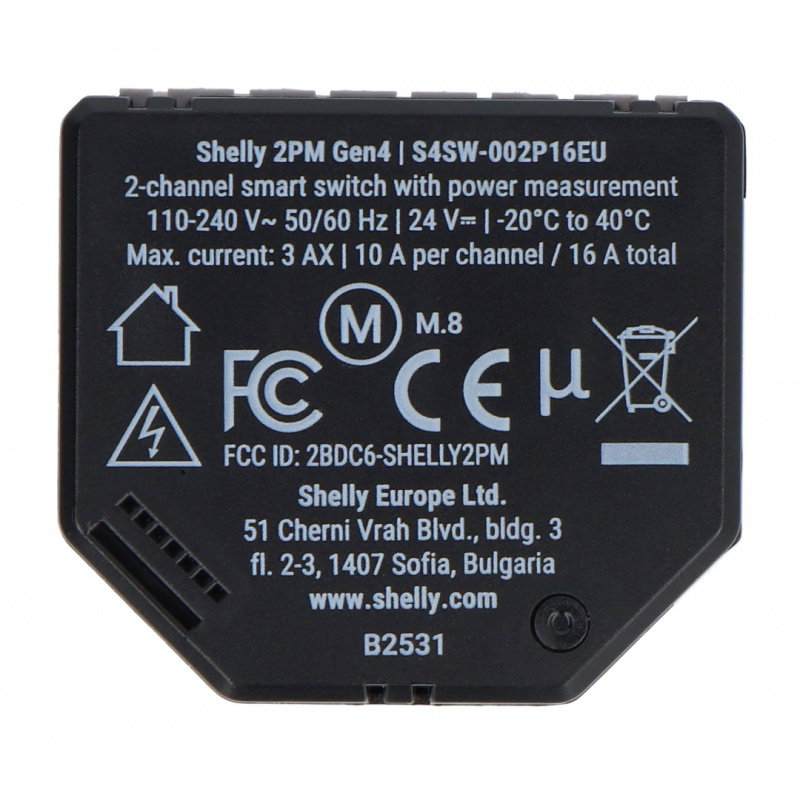

Technische Spezifikationen des Shelly Plus 2PM Gen4

• Wechselspannung: 110 V bis 240 V, 50/60 Hz
• Gleichspannungsversorgung: 24 V
• Maximale Schaltspannung: 240 V AC / 30 V DC
• Maximalstrom pro Kanal: 10 A
• Maximaler Gerätestrom: 16 A
• Leistungsaufnahme: bis zu 1,4 W
• W-lan:
• WLAN-Protokoll: 802.11 b/g/n
• WLAN-Reichweite: bis zu 30 m in Innenräumen und bis zu 50 m im Freien (abhängig von den örtlichen Gegebenheiten)
• Maximale HF-Leistung: bis zu 20 dBm
• HF-Band: von 2412 MHz bis 2472 MHz
• Bluetooth:
• Bluetooth-Standard: 5.0
• Bluetooth-Reichweite: bis zu 10 m in Innenräumen und bis zu 30 m im Freien (abhängig von den örtlichen Gegebenheiten)
• Maximale HF-Leistung: bis zu 4 dBm
• HF-Band: von 2402 MHz bis 2480 MHz
• ZigBee:
• ZigBee-Protokoll: 802.15.4
• ZigBee -Reichweite : bis zu 100 m in Innenräumen und bis zu 300 m im Freien (abhängig von den örtlichen Gegebenheiten)
• Maximale HF-Leistung: bis zu 20 dBm
• HF-Band: 2400 MHz bis 2483,5 MHz
• Prozessor: ESP-Shelly-C68F
• Flash-Speicher: 8 MB
• Anzahl der Zeitpläne: 20
• Firmware: Webhooks: 20 mit 5 URLs/Hook, Skripte, MQTT, CoAP
• Betriebstemperatur: -20 °C bis 40 °C
• Betriebsfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit
• Maximale Höhe: 2000 m
• Maximales Anzugsmoment der Schraubverbindungen: 0,4 Nm
• Maximaler Drahtquerschnitt: 0,5 mm² ^bis 4 mm² ^/ 20 AWG bis 11 AWG
• Abisolierter Drahtlänge: 6 bis 7 mm
• Montage: Unterputzmontage
• Material: Kunststoff
• Farbe: schwarzes Gehäuse, weiße Beschriftung, graue Anschlüsse
• Betriebstemperatur: -20 °C bis 40 °C
• Abmessungen: 42 x 37 x 16 mm

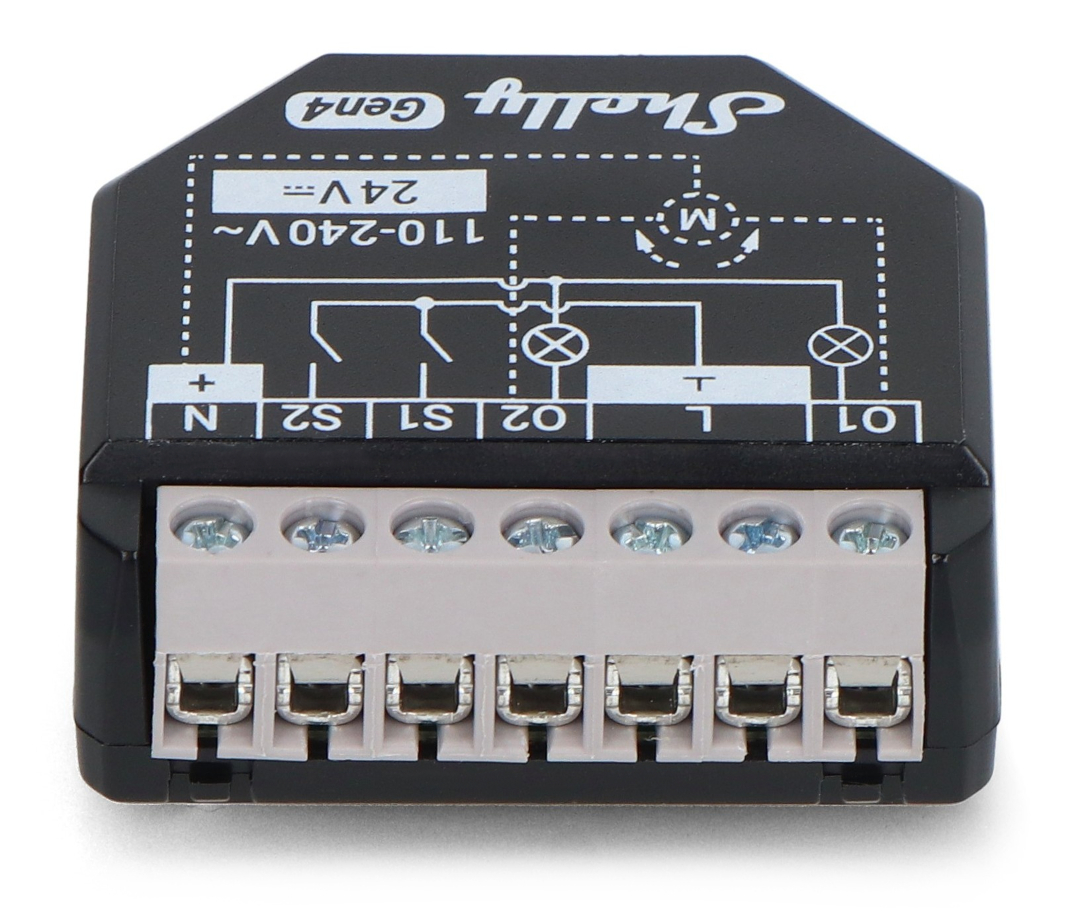

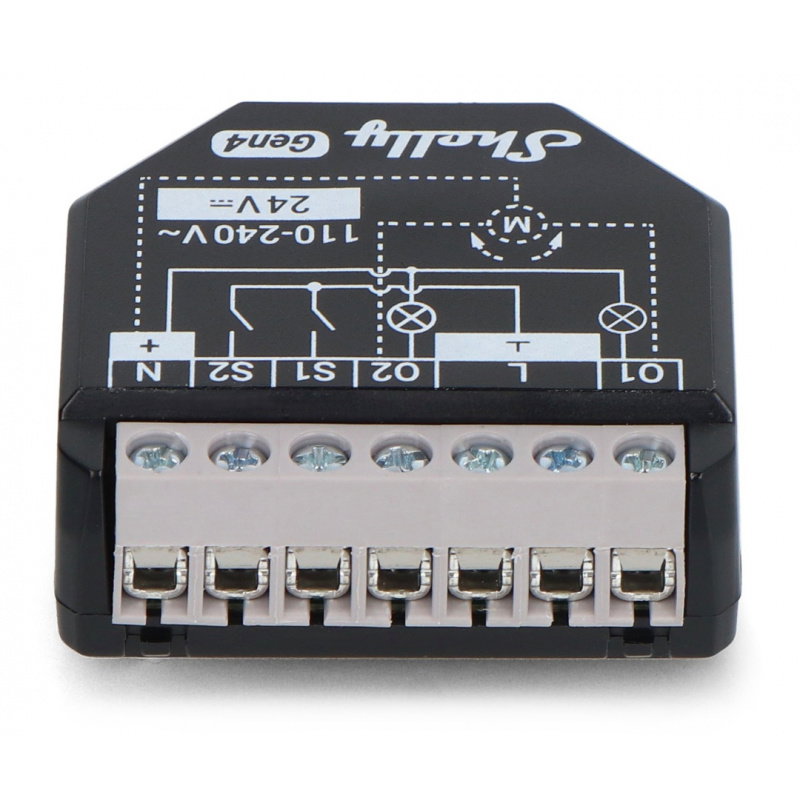

Die Kabelinstallation ist dank Schraubverbindern möglich.
