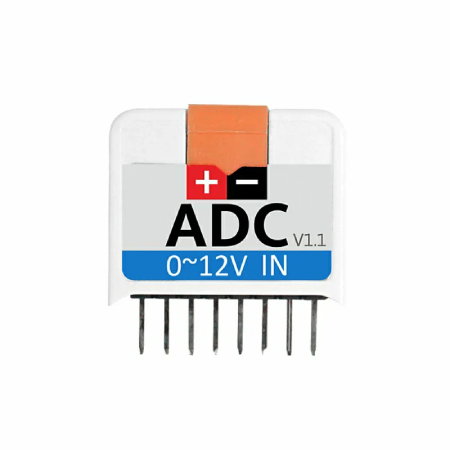

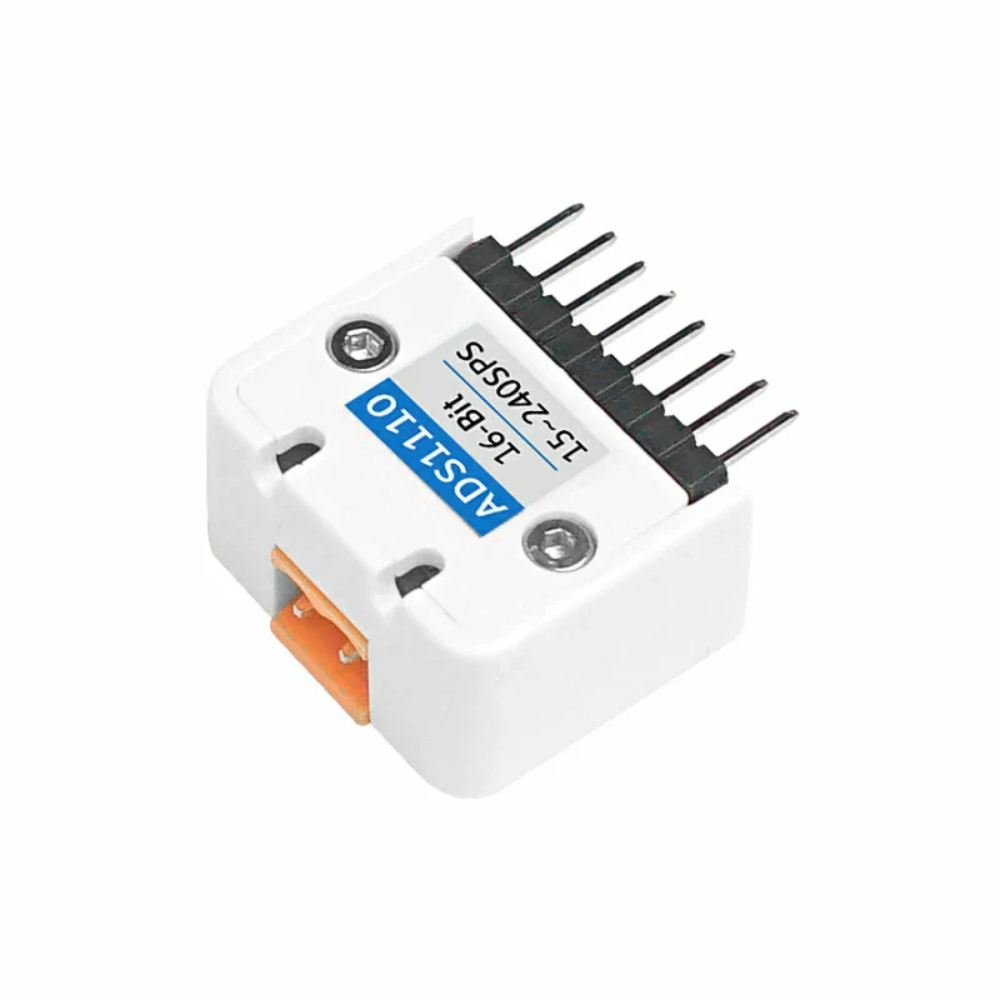

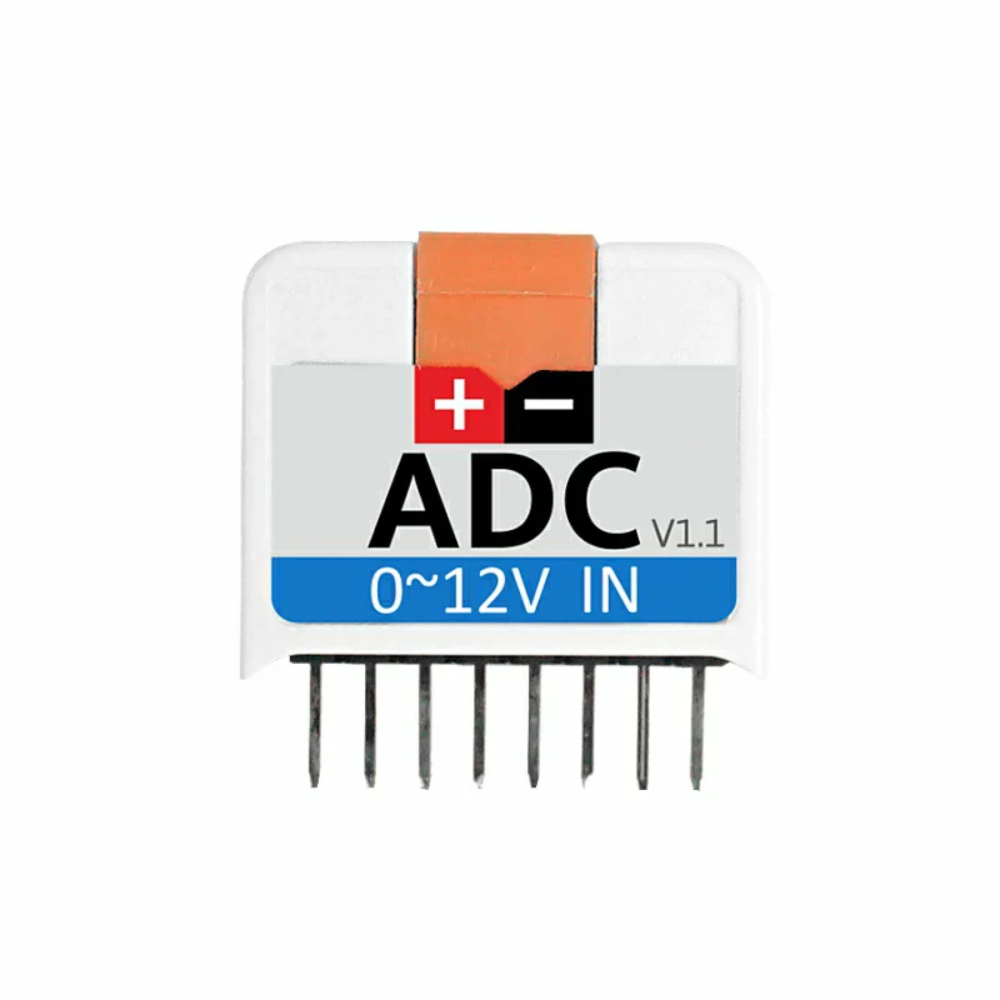

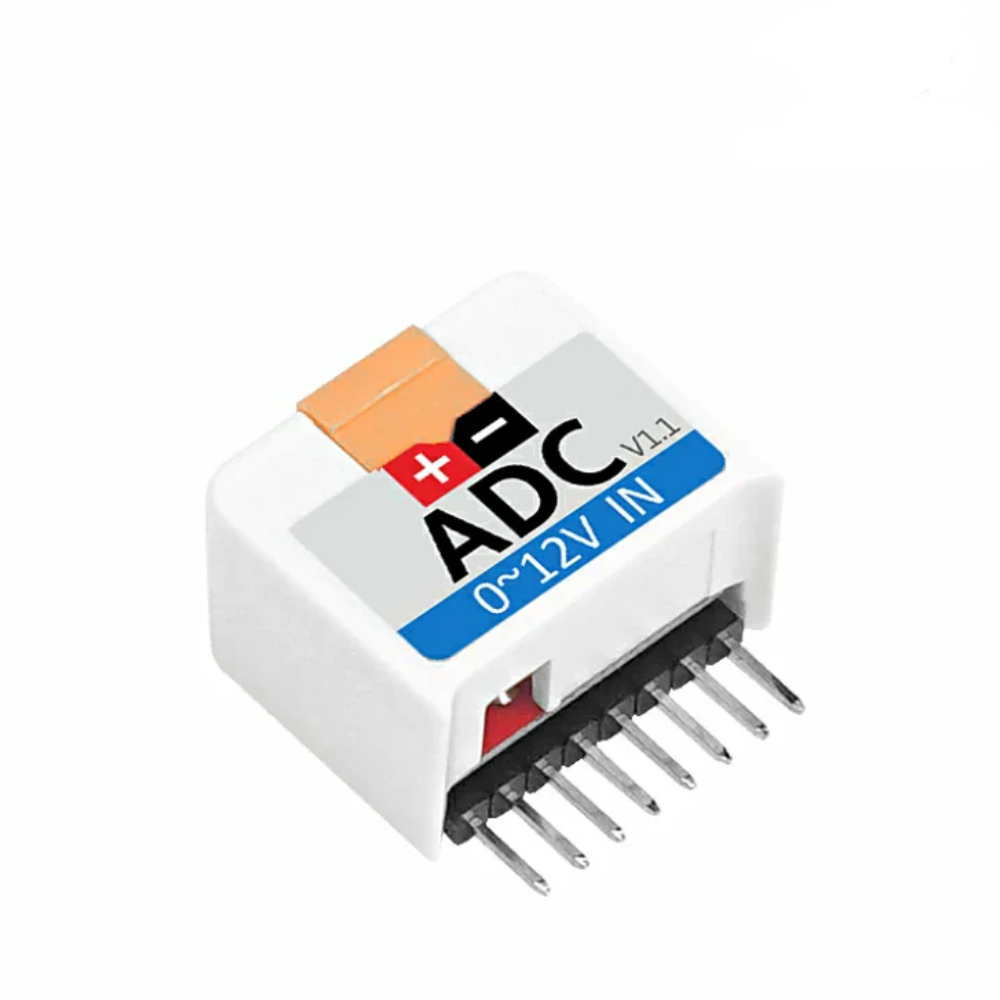

Produktbeschreibung: ADC Hat ADS1110 v1.1 - 16-Bit I2C ADC-Wandlermodul - M5Stack U069-V11
Das Hat ADC v1.1 ist ein Erweiterungsmodul für die M5Stick-Plattform und integriert den hochwertigen ADS1110-ADC . Das Modul nutzt die Δ-Σ-Technologie (Delta-Sigma) und bietet eine 16-Bit-Auflösung, automatische Kalibrierung und hochpräzise analoge Signalmessung . Dank zusätzlicher Eingangsschaltungen, die den Standard-Betriebsbereich des ADS1110 erweitern, ermöglicht das Modul Eingangsspannungsmessungen von 0 V bis 12 V. Ein integrierter programmierbarer Verstärker (PGA) erlaubt die Anpassung der Messempfindlichkeit an die Anforderungen der jeweiligen Anwendung. Die Kommunikation erfolgt über einen I²C-Bus mit der Adresse 0x48 und ermöglicht so die einfache Integration in Arduino- , UiFlow-, Blockly- und MicroPython-basierte Projekte.
ADC Hat ADS1110 v1.1 - 16-Bit I2C ADC-Wandlermodul - M5Stack U069-V11.

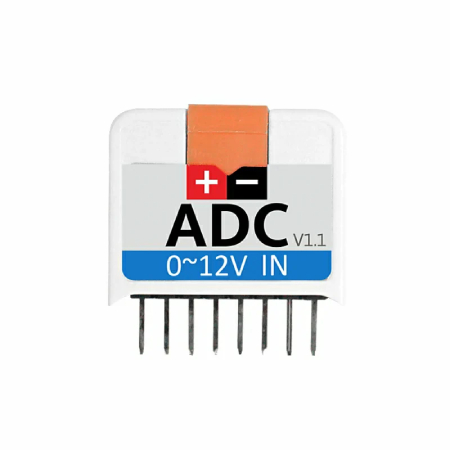

Hat ADC v1.1 ist ein Erweiterungsmodul für die M5Stick-Plattform, das den hochwertigen ADS1110 ADC integriert.Besondere Merkmale
- ADS1110: Präziser 16-Bit-Delta-Sigma-ADC
- Spannungsmessung: Eingangsbereich 0 V bis 12 V
- I2C-Kommunikation: einfache Integration mit Mikrocontrollern und M5StickC
- Automatische Kalibrierung: stabile und genaue Messungen
- Programmierbarer PGA-Verstärker: Verstärkungseinstellung x1, x2, x4, x8
- Programmierbare Abtastrate: von 8 SPS bis 128 SPS
- Unterstützte Entwicklungsplattformen: Arduino, UiFlow, Blockly, MicroPython
- Kompaktes Design: ideal für IoT- und Embedded-Projekte
Technische Spezifikationen
- Modell: Hat ADC v1.1
- ADC-Chip: ADS1110
- ADC-Auflösung: 16 Bit
- Umwandlungstyp: Delta-Sigma
- Eingangsspannungsbereich: 0 V bis 12 V
- Kommunikation: I2C, Adresse: 0x48
- Programmierbare PGA-Verstärkung: x1, x2, x4, x8
- Abtastgeschwindigkeit: 8 bis 128 SPS
- Automatische Kalibrierung: Ja
- Eingebauter Taktgenerator: ja
- Kompatibilität: M5StickC, Arduino, UiFlow, Blockly, MicroPython
- Abmessungen: 24,0 x 24,9 x 13,7 mm
- Gewicht: 6 g
Inhalt des Sets
- M5StickC ADC Hat ADS1110 v1.1 Modul
- Klemmenblock-Steckverbinder HT3.96-2P
Die Kommunikation erfolgt über den I2C-Bus mit der Adresse 0x48, was eine einfache Integration in Projekte ermöglicht, die auf Arduino, UiFlow, Blockly und MicroPython basieren.
