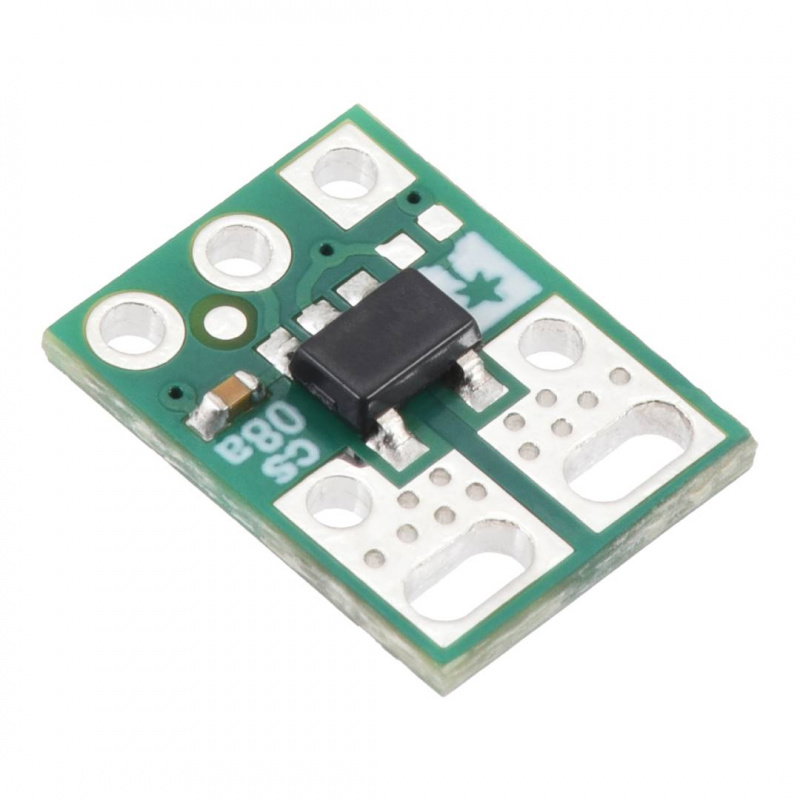

ACS37041KLHBLT-010B3 Current Sensor Micro Carrier -10A to +10A, 3.3V
Der Pololu-Stromsensor mit dem Chip ACS37041KLHBLT-010B3 ermöglicht bidirektionale Strommessungen im Bereich von -10 A bis 10 A. Er nutzt den Hall-Effekt und gewährleistet eine elektrische Trennung des Messpfads. Er arbeitet mit Spannungen von 3 V bis 3,6 V , bietet eine Empfindlichkeit von 132 mV/A und einen analogen VOUT-Ausgang. Dank seiner geringen Abmessungen von 7,6 x 10,2 mm eignet er sich ideal für den Einsatz in kompakten elektronischen Geräten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.

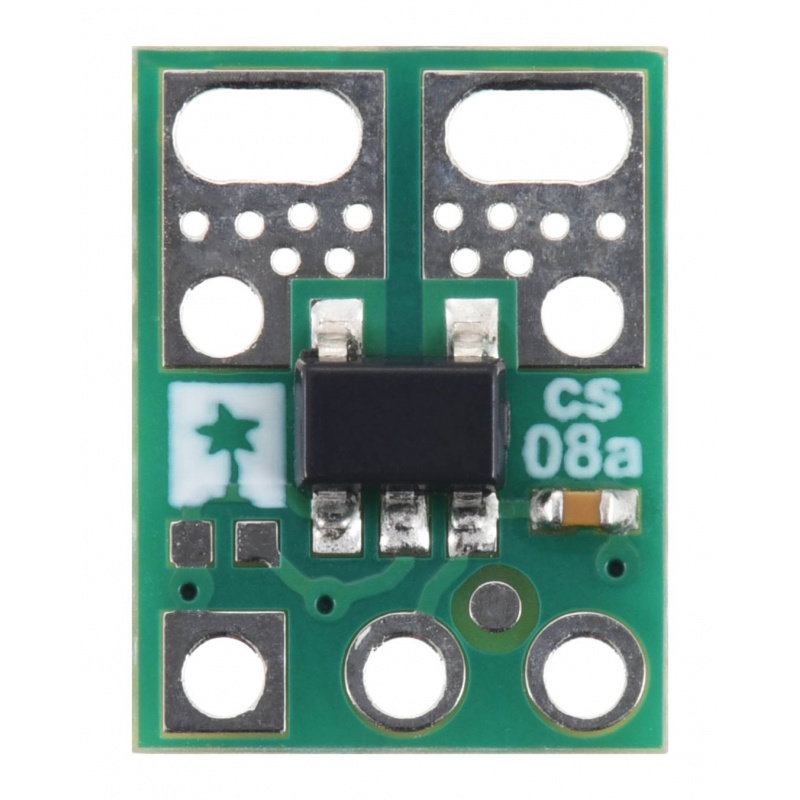

Produktbeschreibung: Stromsensor ACS37041KLHBLT-010B3 -10 A bis +10 A - Pololu 5440
Das Pololu 5440 Modul ist mit dem Hall-Effekt-Sensor Allegro ACS37041KLHBLT-010B3 ausgestattet. Der niedrige Strompfadwiderstand von ca. 1,6 mΩ reduziert den Leistungsverlust während der Messung, während die differentielle Magnetfeldmessung den Einfluss externer, homogener Magnetfelder auf das Messergebnis minimiert. Die analoge Ausgangsspannung variiert proportional zu Richtung und Stärke des gemessenen Stroms, wodurch der Sensor problemlos an den ADC-Eingang eines Mikrocontrollers angebunden werden kann.

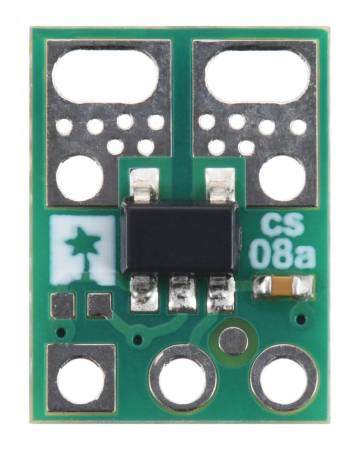

Stromsensor ACS37041KLHBLT-010B3 -10 A bis +10 A - Pololu 5440.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.

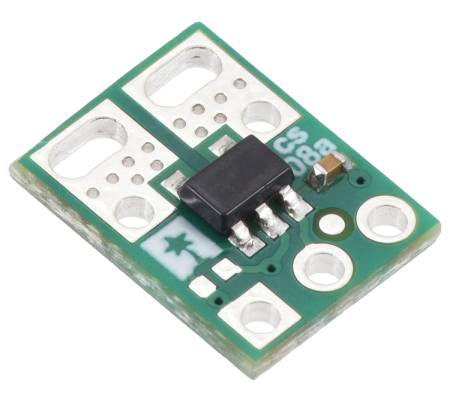

Der Sensor ermöglicht eine bidirektionale Strommessung im Bereich von -10 A bis 10 A.
Hauptmerkmale des ACS37041-Sensors
- Messbereich : bidirektionale Strommessung von -10 A bis +10 A
- Messtechnik : Hall-Effekt-Messung mit elektrisch isoliertem Strompfad
- Empfindlichkeit : 132 mV/A
- Nullpunkt : Die Ausgangsspannung beträgt bei 0 A Stromstärke ungefähr 1,65 V.
- Versorgungsspannung : Betriebsspannung im Bereich von 3 V bis 3,6 V, Nennspannung 3,3 V
- Analogausgang : Die Spannung VOUT ändert sich linear mit der Stärke und Richtung des Stromflusses.
- Nichtratiometrischer Ausgang : Nullpunkt und Empfindlichkeit werden durch Schwankungen der Versorgungsspannung innerhalb des zulässigen Bereichs geringfügig beeinflusst.
- Niedriger Widerstand des Strompfads : ca. 1,6 mΩ, wodurch Energieverluste und Erwärmung reduziert werden.
- Schnelle Reaktion : Typische Reaktionszeit ca. 3 µs, maximal 5 µs
- Breiter Betriebstemperaturbereich : von -40 °C bis 125 °C
- Kompaktplatine : Abmessungen von nur 7,6 x 10,2 mm
- Breadboard-Kompatibilität : Die Pins VDD, GND und VOUT sind an 2,54 mm Rastermaß angepasst.

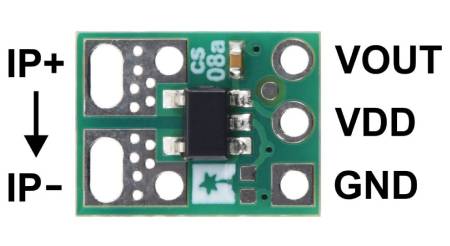

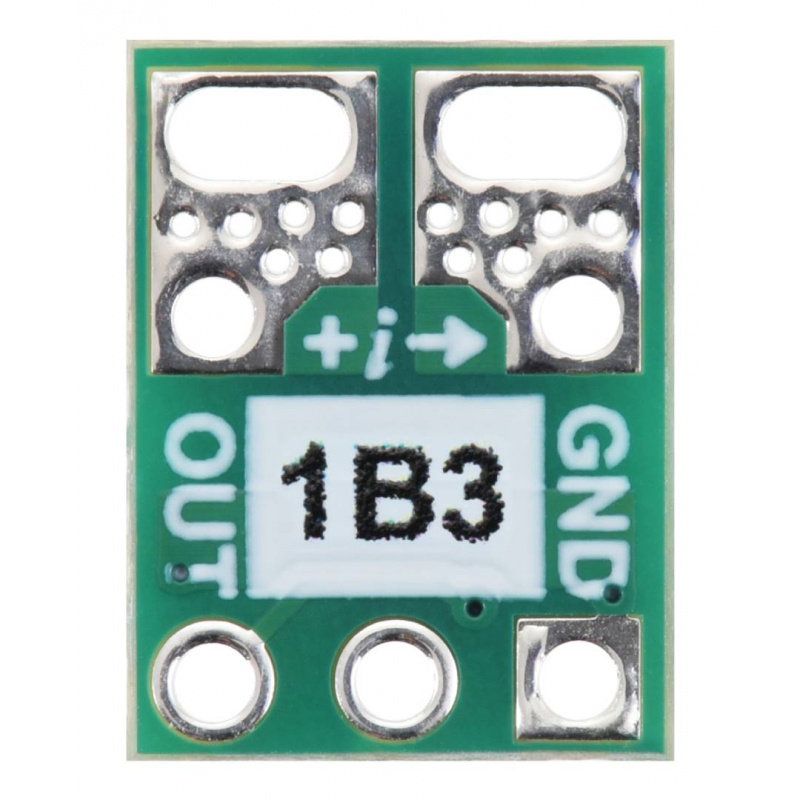

Pinbelegung und Anschluss des Stromsensors ACS37041
Für den ordnungsgemäßen Betrieb benötigt das Modul fünf Anschlüsse: IP+, IP-, VDD, GND und VOUT . Zwischen VDD und GND sollte eine Versorgungsspannung von 3 V bis 3,6 V angeschlossen werden. VOUT wird mit dem analogen Eingang eines Mikrocontrollers oder eines anderen Messsystems verbunden. Der gemessene Strom fließt durch die Anschlüsse IP+ und IP-. Die auf der Platine als positiv markierte Richtung führt zu einem Anstieg der Ausgangsspannung über 1,65 V; in der entgegengesetzten Richtung sinkt sie. Bei einem Strom von 0 A beträgt die Spannung an VOUT etwa 1,65 V. Jede Stromänderung um 1 A bewirkt eine Spannungsänderung von etwa 132 mV . Der Zusammenhang lässt sich wie folgt darstellen: VOUT = 1,65 V + 0,132 V/A × IP . Der Stromwert kann mit der Formel IP = (VOUT - 1,65 V) / 0,132 V/A berechnet werden. Die Anschlüsse VDD, GND und VOUT sind mit standardmäßigen 2,54 mm Rastermaß-Goldstiften kompatibel, während der Hochstrompfad über direkt verlötete Drähte angeschlossen werden kann. Klemmenblöcke mit einem Rastermaß von 3,5 mm oder 5 mm oder entsprechend beabstandete Goldstiftverbinder.

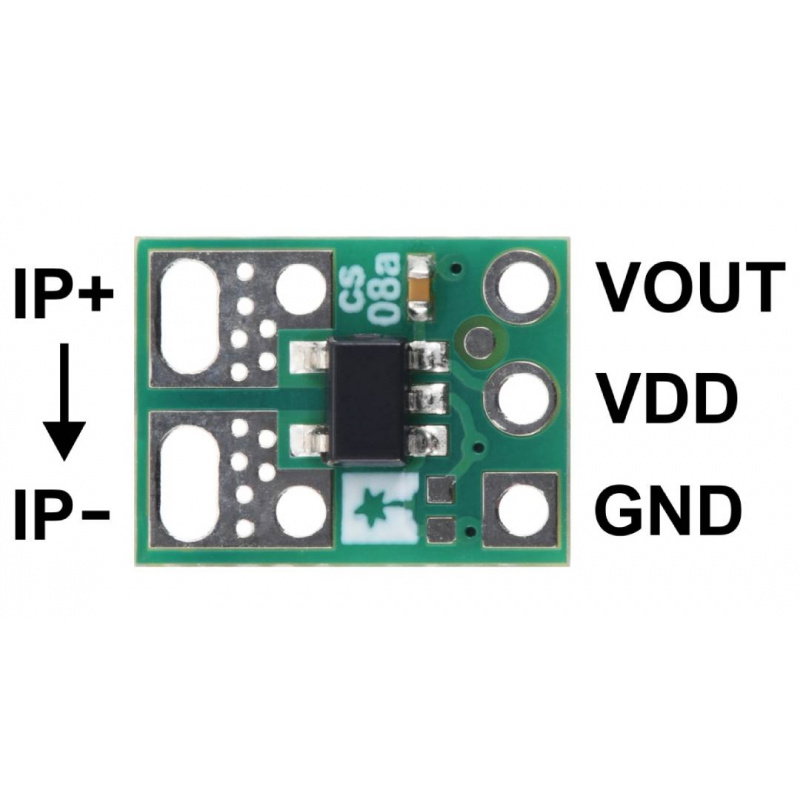

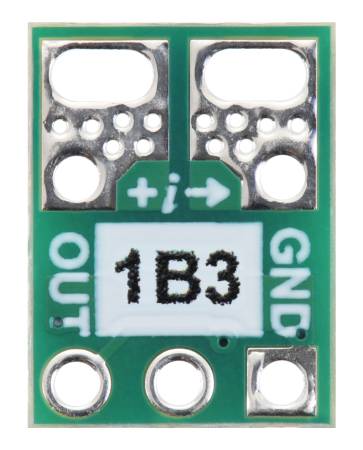

Stromsensoranschlüsse.
Der analoge Ausgang ermöglicht den einfachen Einsatz des Sensors in Projekten mit Mikrocontrollern, Automatisierungssystemen, Robotern und Messgeräten.
Technische Spezifikationen des Sensors ACS37041KLHBLT-010B3
- Messsystem: Allegro ACS37041KLHBLT-010B3
- Basischip: ACS37041
- Messtechnik: Hall-Effekt
- Messart: bidirektional
- Aktueller Messbereich: -10 A bis 10 A
- Art des gemessenen Stroms: Wechselstrom und Gleichstrom
- Nennversorgungsspannung: 3,3 V
- Versorgungsspannungsbereich: 3,0 V bis 3,6 V
- Typischer Stromverbrauch: 8 mA
- Empfindlichkeit: 132 mV/A
- Ausgangsspannung bei 0 A: 1,65 V
- Ausgangstyp: analog, nicht ratiometrisch
- Typische Bandbreite analoger Signale: 125 kHz
- Typische Reaktionszeit: 3 µs
- Maximale Reaktionszeit: 5 µs
- Widerstand des Strompfads des Systems: ca. 1,6 mΩ
- Funktionale Isolation des ACS37041: 100 V RMS
- Minimale Kriechstrecke auf der Leiterplatte: 1,6 mm
- Betriebstemperaturbereich: -40 °C bis 125 °C
- VDD-, GND- und VOUT-Pinbelegung: 2,54 mm
- Leiterplatte: 2-lagig, 1 oz Kupfer
- Abmessungen: 7,6 x 10,2 mm
- Gewicht: 0,2 g
