Produktbeschreibung: Tinycontrol INA740 – Digitaler I2C-Leistungsmonitor zur Messung von Strom, Spannung, Leistung und Energie – für DIN-Schienen
Der INA740 ist ein digitaler Leistungsmonitor mit integriertem Stromsensor und einem leistungsstarken 16-Bit-Delta-Sigma-Wandler für präzise Messungen elektrischer Parameter. Das Modul ist für die direkte Montage auf einer Standard-35-mm-DIN-Schiene vorgesehen. Es ermöglicht bidirektionale Strommessungen bis ±24 A und Spannungsmessungen bis 85 V und berechnet gleichzeitig die von der Last verbrauchte Leistung und Energie. Zusätzlich misst der Monitor die Temperatur des integrierten Schaltkreises. Die I²C -Kommunikation gewährleistet die einfache Integration mit dem LK4- Controller, Arduino und anderen Systemen mit dieser Schnittstelle. Ein Vier-Positionen-Schalter ermöglicht die Änderung der I²C-Adresse und den Betrieb von bis zu vier Modulen an einem Bus.

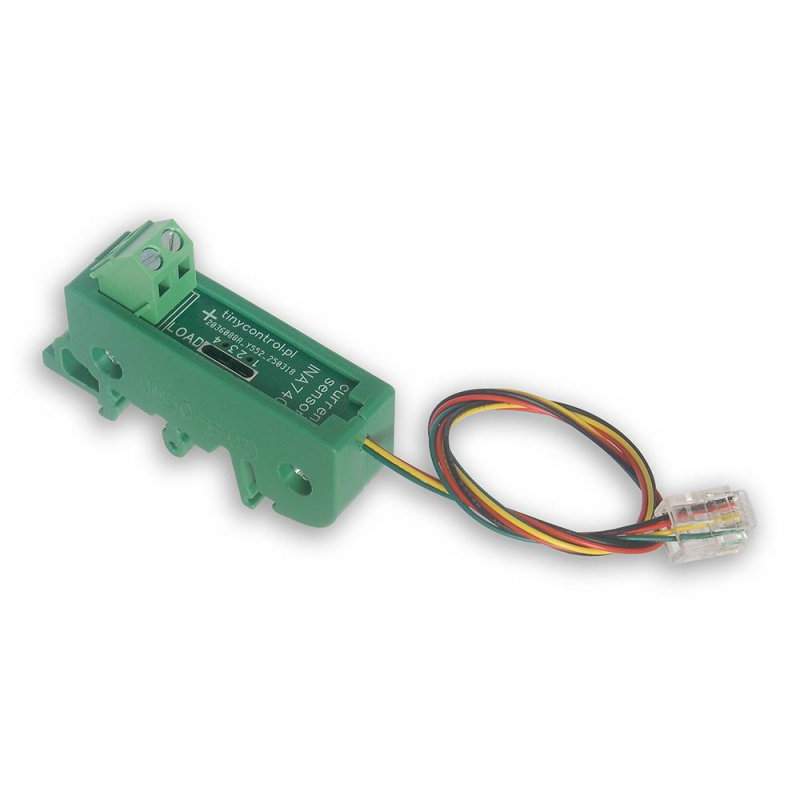

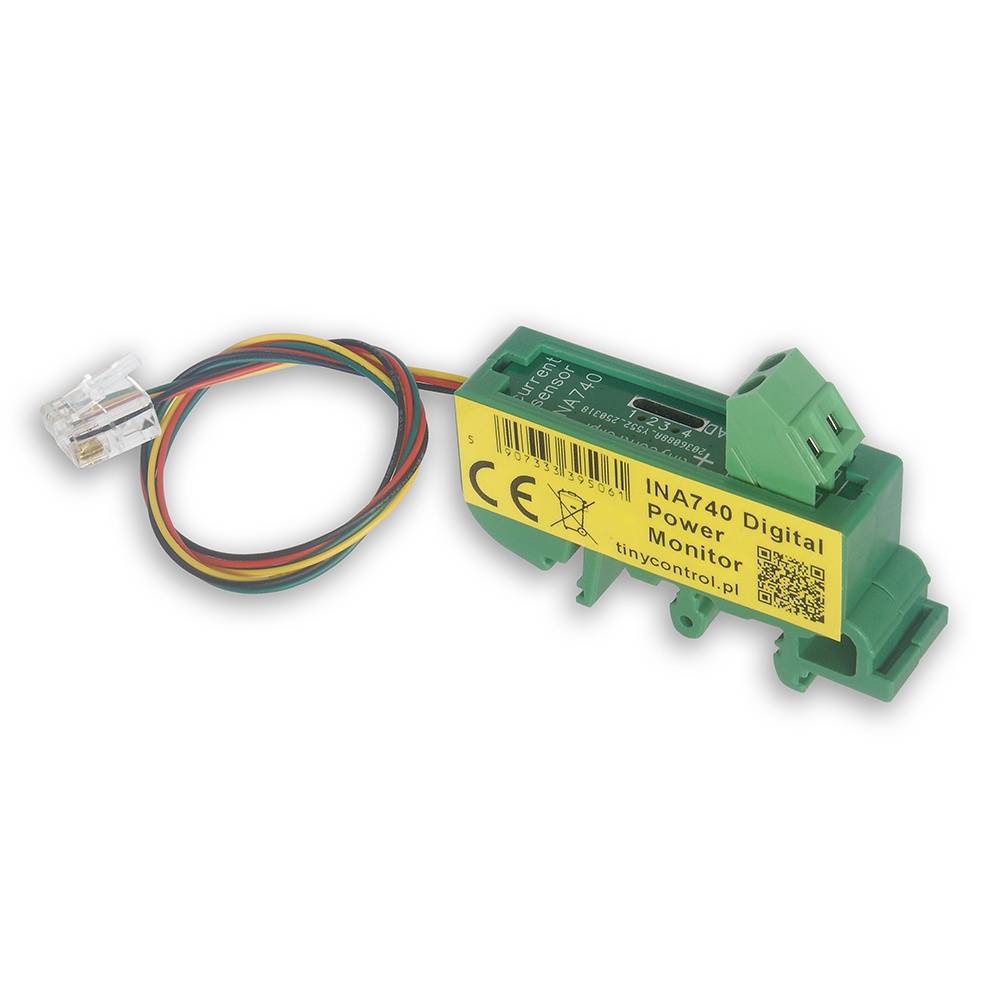

Tinycontrol INA740 - I2C digitaler Leistungsmonitor zur Messung von Strom, Spannung, Leistung und Energie - für DIN-Schiene.

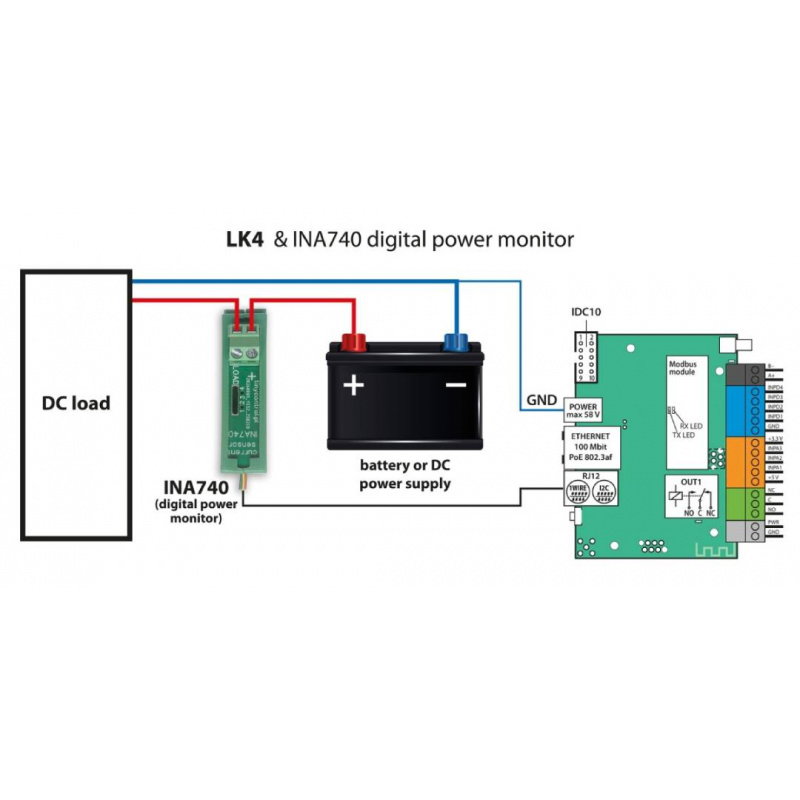

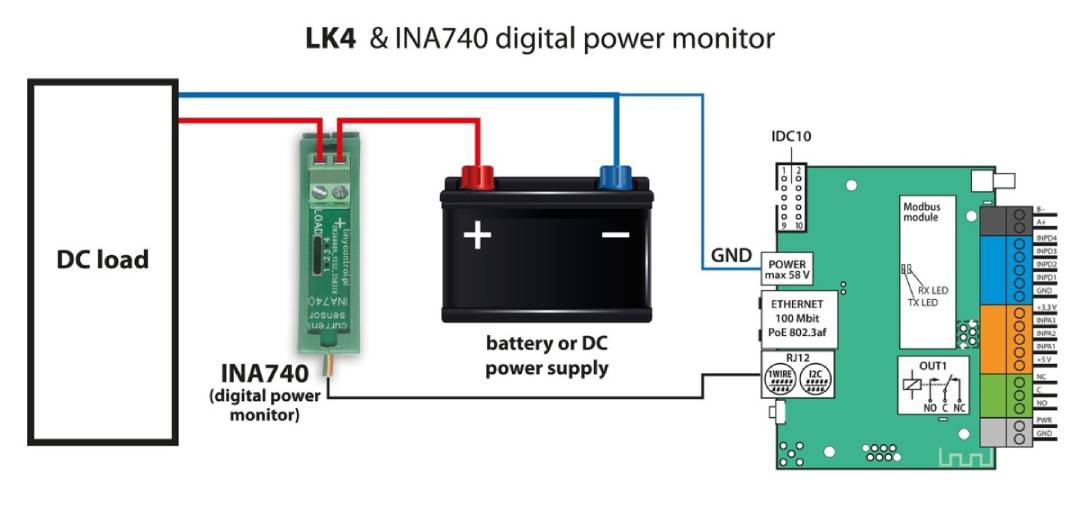

Anschlussdiagramm.
Hauptmerkmale des INA740 Leistungsmonitors
- Mehrparametermessung : gleichzeitige Messung von Strom, Spannung, Leistung, Energie und Systemtemperatur
- Bidirektionale Strommessung : Genaue Stromüberwachung bis zu ±24 A (mit integrierter Schaltungsbegrenzung bis zu ±35 A)
- Breiter Spannungsbereich : Unterstützt Busspannungen von 0 V bis 85 V
- 16-Bit-ADC : hochauflösende und präzise Messungen
- I2C-Schnittstelle : einfache Integration mit dem LK4-Controller, Arduino und anderen Systemen, die mit einem I2C-Bus ausgestattet sind.
- Konfigurierbare I2C-Adresse : Ein 4-Positionen-DIP-Schalter ermöglicht die einfache Änderung der I2C-Adresse und den Betrieb von bis zu 4 Sensoren an einem Bus (Funktionalität verfügbar mit LK4).

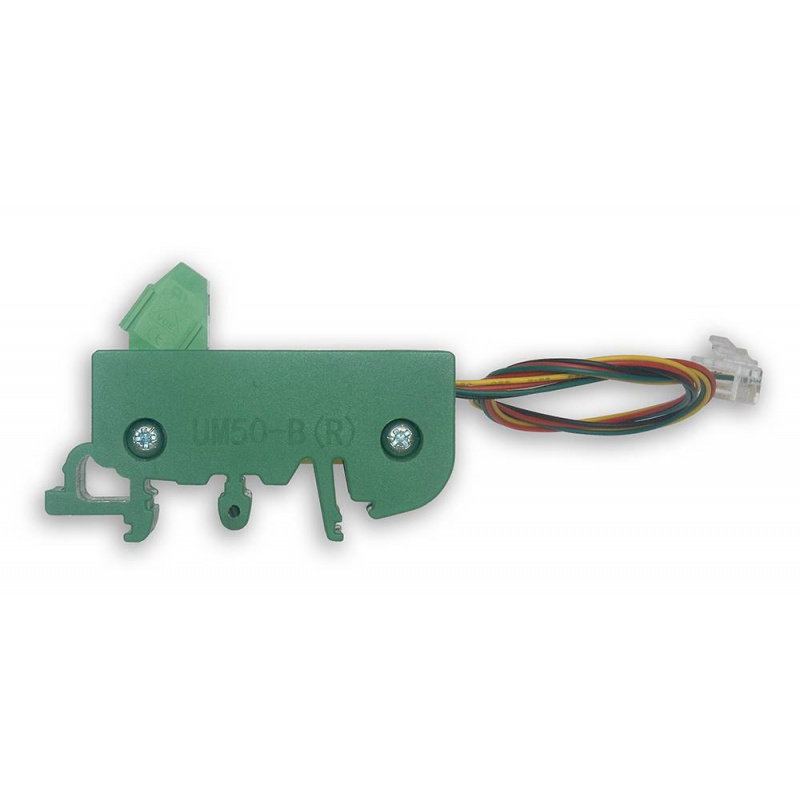

- DIN-Schienenmontage : bequeme Installation in Schaltschränken und Automatisierungssystemen
- Eingebauter Temperatursensor : Überwacht die Systemtemperatur mit hoher Genauigkeit
- Niedriger Shuntwiderstand : 800 µΩ reduziert den Leistungsverlust während der Messung
Technische Spezifikationen des Sensors
- Aktueller Messbereich: ±24 A (bidirektional)
- Spannungsmessbereich: 0 V bis 85 V
- Konverterauflösung: 16 Bit
- Kommunikationsschnittstelle: I2C
- Shuntwiderstand: 800 µΩ
- Offsetstrom: max. ±62,5 mA
- Genauigkeit der Leistungsmessung: max. ±1,6 %
- Genauigkeit der Energiemessung: max. ±2,1 %
- Genauigkeit des Temperatursensors: max. ±1,5 °C bei 25 °C
- Versorgungsspannung: 3,3 V
- Unterstützte Drahtstärken: 12 AWG bis 24 AWG (0,5 mm bis 2 mm Durchmesser)
- Montage: 35 mm DIN-Schiene
- Kabellänge: 27 cm
- Abmessungen: 63 x 16 x 44 mm
Inhalt des Bausatzes
- INA740 Digitaler Leistungsmonitor - DIN-Version

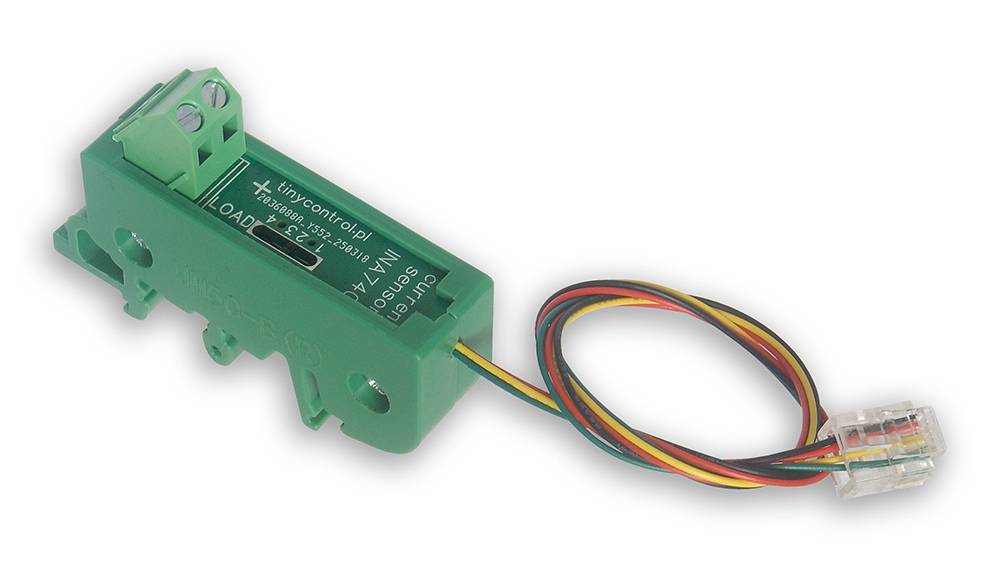

Das Modul verfügt über einen 4-Positionen-Schalter, mit dem die I2C-Adresse geändert werden kann.
