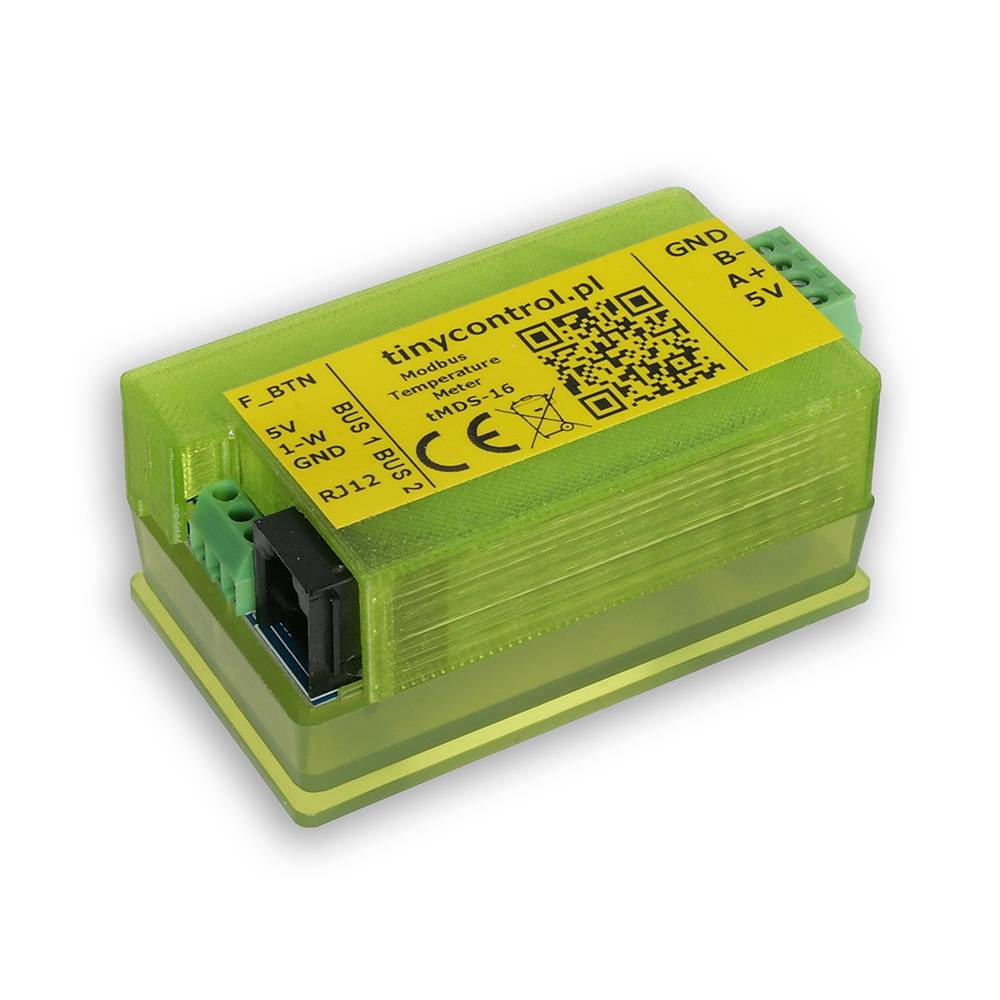

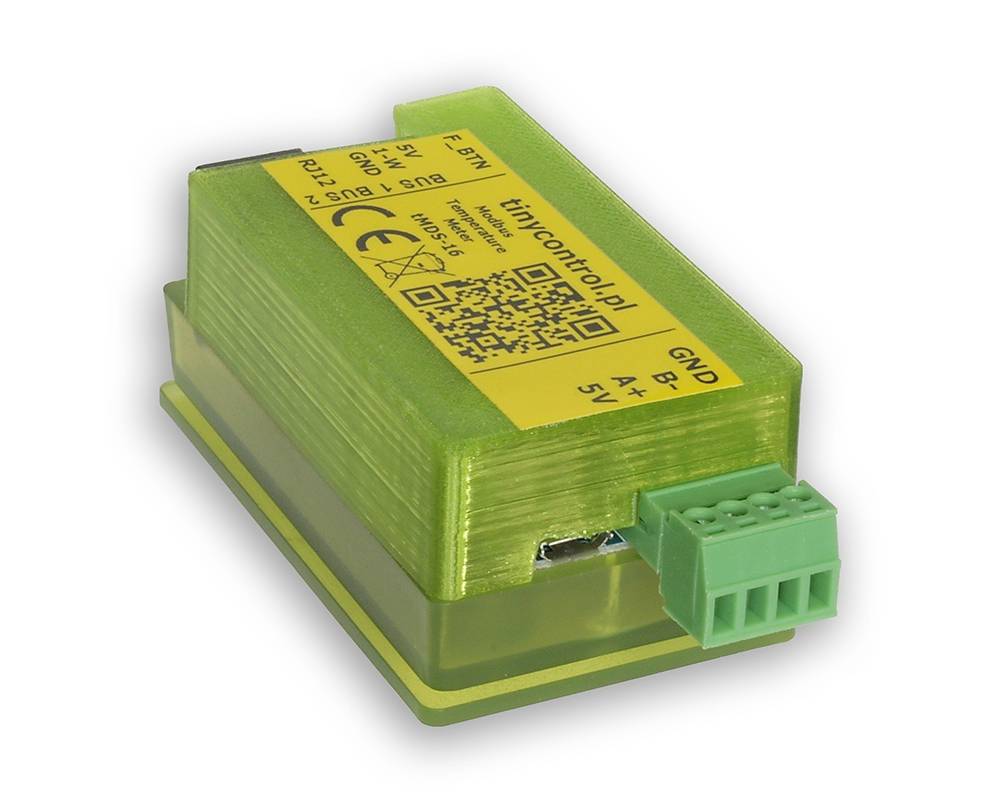

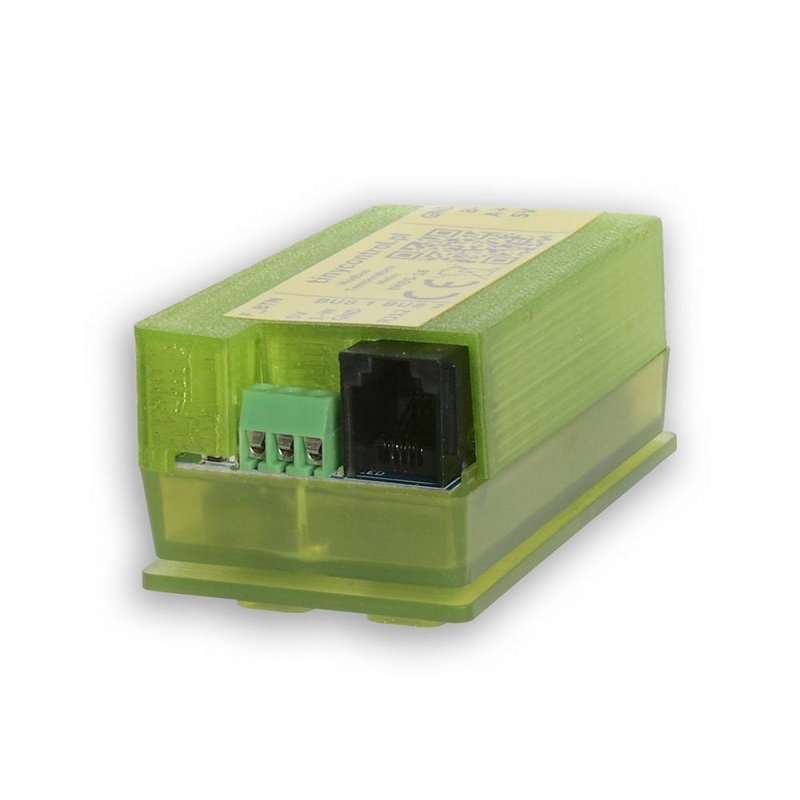

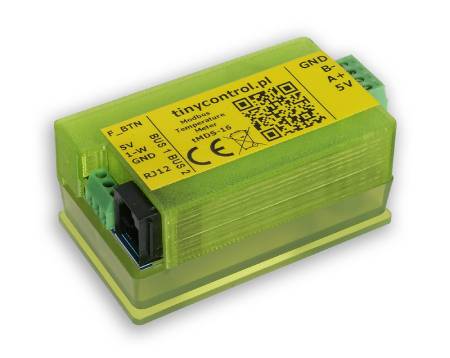

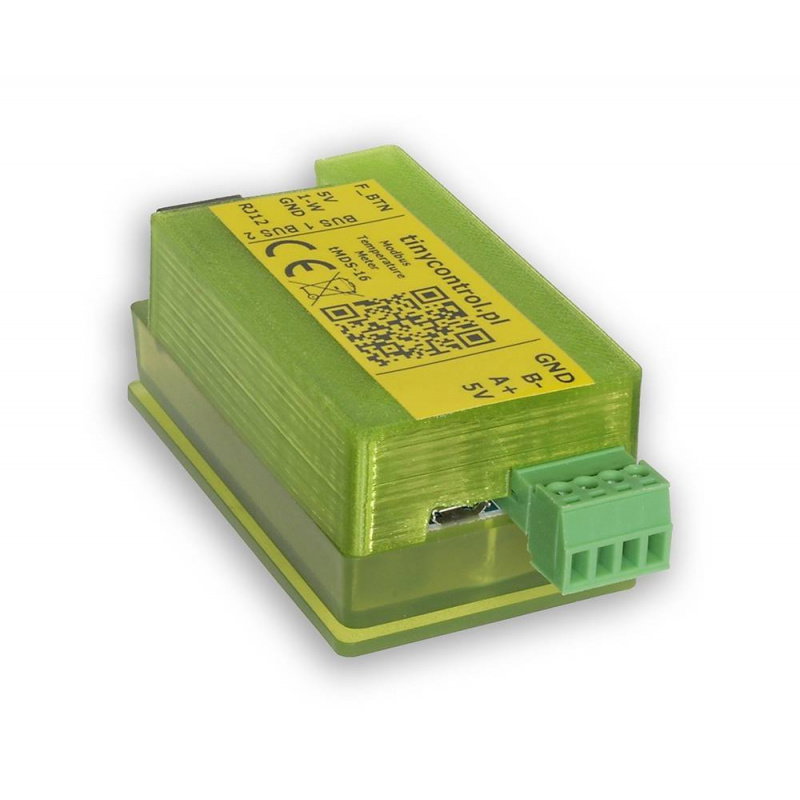

Produktbeschreibung: Tinycontrol tMDS-16 – Temperaturmessgerät – Modbus RTU – bis zu 16 DS18B20-Sensoren
Das tMDS-16 ist ein professionelles Modul zur Temperaturmessung mit digitalen DS18B20 -Sensoren . Es verfügt über zwei unabhängige 1-Wire-Busse , die jeweils bis zu 8 Sensoren unterstützen und somit die gleichzeitige Temperaturmessung an bis zu 16 Messpunkten ermöglichen. Alle Daten werden über das Modbus-RTU-RS485-Protokoll übertragen, was eine einfache Integration in Automatisierungssysteme und SPSen ermöglicht. Das Modul bietet zudem die Möglichkeit, jeden Sensor individuell mittels Offsets zu kalibrieren und gewährleistet so präzise und konsistente Messungen. Dank vorkonfigurierter Dateien ist es mit den Steuerungen LK4, LK3.5+ und LK3.9 kompatibel und lässt sich schnell in bestehende Anlagen integrieren.
Tinycontrol tMDS-16 - Temperaturmessgerät - Modbus RTU - bis zu 16 DS18B20 Sensoren.
Das tMDS-16 ist als Erweiterungsmodul für LK4-, LK3.9- oder LK3.5+-Geräte konzipiert.
Hauptmerkmale des Temperaturmessgeräts
- Unterstützung für bis zu 16 DS18B20-Sensoren : Zwei unabhängige 1-Wire-Busse ermöglichen den Anschluss von jeweils 8 Sensoren.
- Modbus-RTU-Kommunikation : Auslesen von Temperaturen, Offsetwerten und Geräteparametern über die RS485-Schnittstelle
- Individuelle Sensorkalibrierung : Möglichkeit, für jeden der 16 Messkanäle einen Offset einzustellen.
- Kompatibilität mit LK-Controllern : Volle Unterstützung für LK4-, LK3.5+- und LK3.9-Geräte
- Einfache Einrichtung : Einstellungen können über die serielle USB-Konsole oder die Funktionstaste geändert werden.
- Firmware-Update : Komfortables Software-Update über USB im Bootloader-Modus
- Umfangreiche Modbus-Register : Zugriff auf Messwerte, Lesefehler, Offsets und Softwareversionsinformationen
- Vorkonfigurierte Konfigurationseinstellungen : Schnelle Integration mit LK-basierten Systemen
Technische Spezifikationen des Messgeräts
- Stromversorgung: 5 V Gleichstrom über Netzanschluss oder 5 V über USB
- Unterstützte Sensoren: bis zu 16 DS18B20-Sensoren
- 1-Wire-Busse: 2 unabhängige Busse, je 8 Sensoren
- Kommunikationsschnittstelle: Modbus RTU RS485

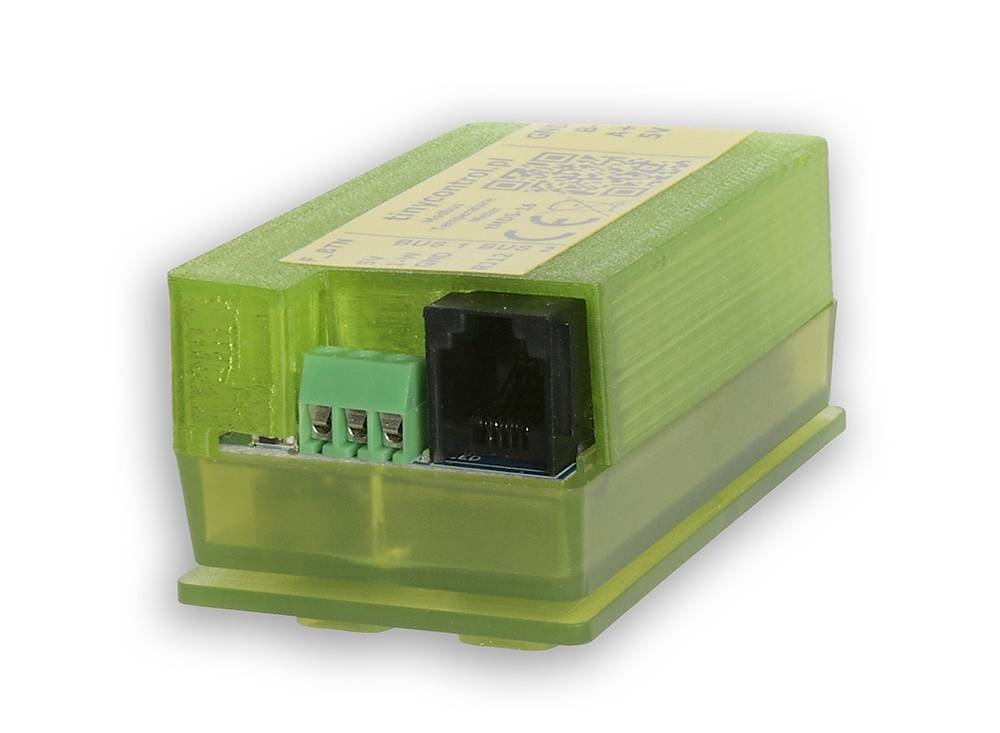

- Sensoranschlüsse: RJ12 und 3-polige Klemmenleiste
- Konfigurationsschnittstelle: USB-Seriell
- USB-Übertragungsgeschwindigkeit: 115200 Baud
- Kalibrierung: individueller Offset für jeden Sensor
- Firmware-Update: über USB im UF2-Bootloader-Modus
- Standard-Modbus-Adresse: Slave-ID 1
- Kompatibilität: LK4, LK3.5+ und LK3.9
- Abmessungen: 74 x 40 x 28 mm (ohne DIN-Halterung)
- Gewicht: 44 g
Inhalt des Bausatzes
- tMDS-16 Messmodul
Das tMDS-16 eignet sich überall dort, wo eine gleichzeitige Temperaturmessung an mehreren Punkten erforderlich ist.
