Produktbeschreibung: Fermion - Multifunktionaler Umweltsensor - DFRobot SEN0500
Das Umweltsensormodul besteht aus dem Temperatur- und Feuchtigkeitssensor SHTC3, dem Drucksensor BMP280, dem Umgebungslichtsensor VEML7700 und dem UV-Sensor LTR390-UV-01 . Der Umgebungssensor verwendet zwei Kommunikationsschnittstellen, UART und I2C. Er wird mit 3,3 V versorgt. Der Sensor kann für die Erstellung von Umweltüberwachungssystemen im Innen- und Außenbereich verwendet werden.
Das Produkt ist mit Arduino
kompatibel. Der Hersteller hat eine detaillierte Bedienungsanleitung erstellt.

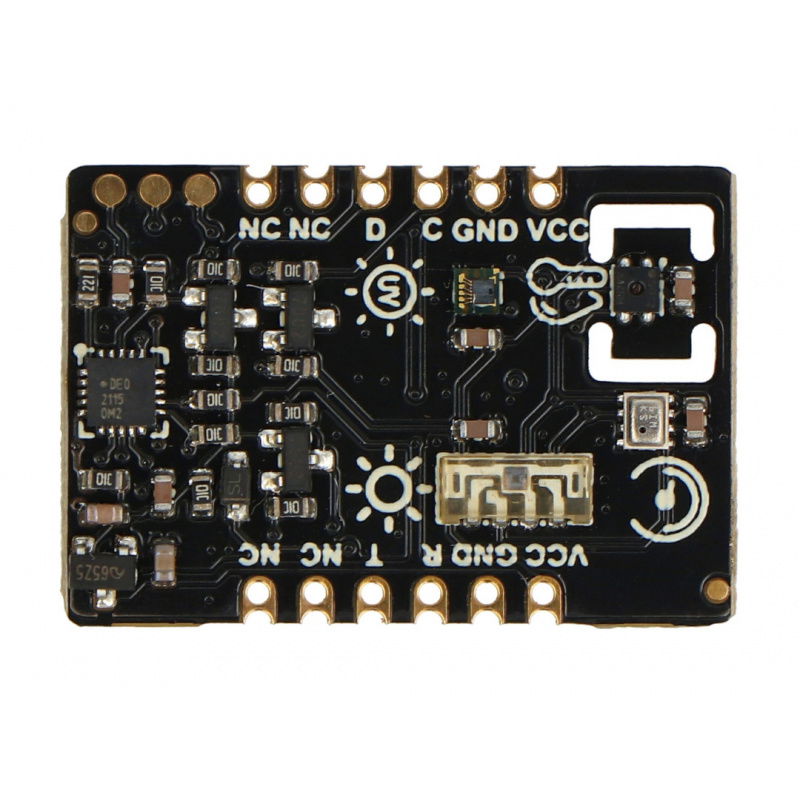

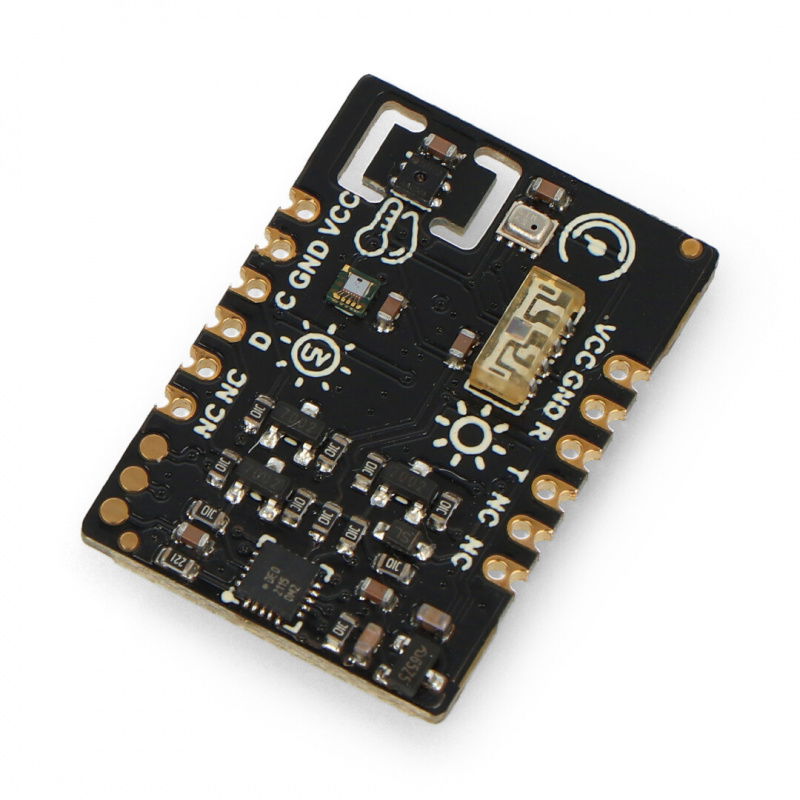

Multifunktionaler Umweltsensor von Fermion - DFRobot SEN0500.

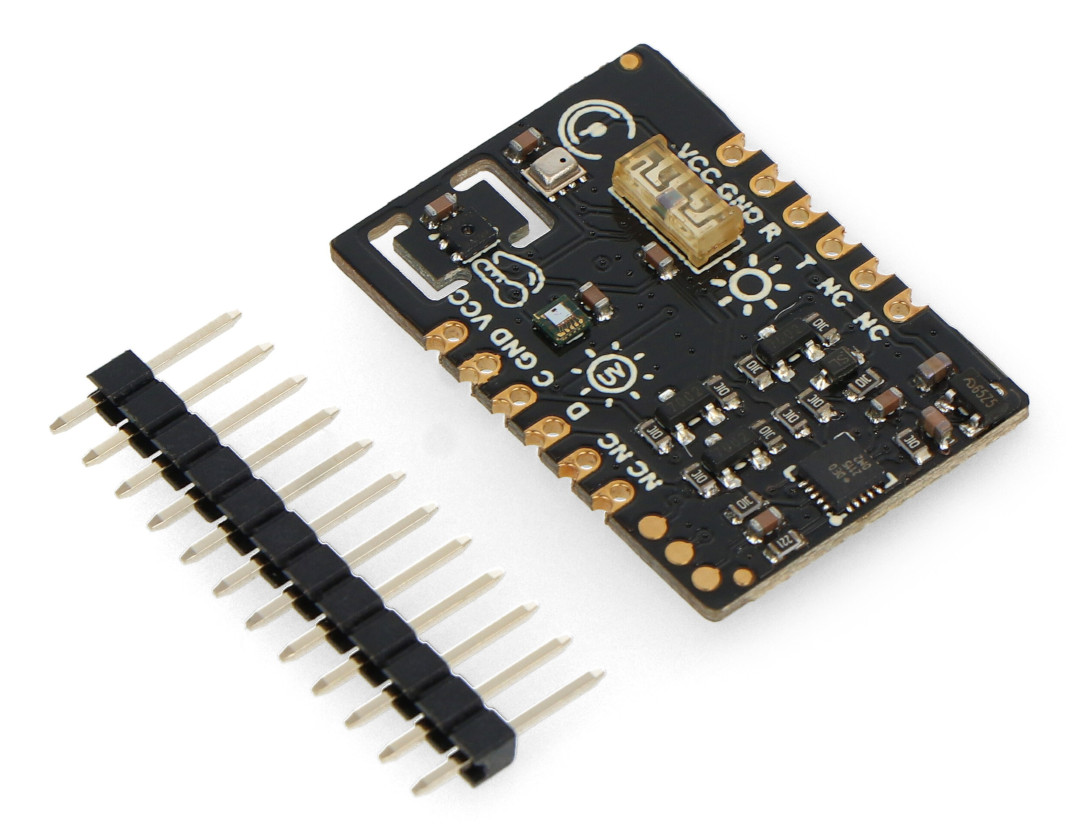

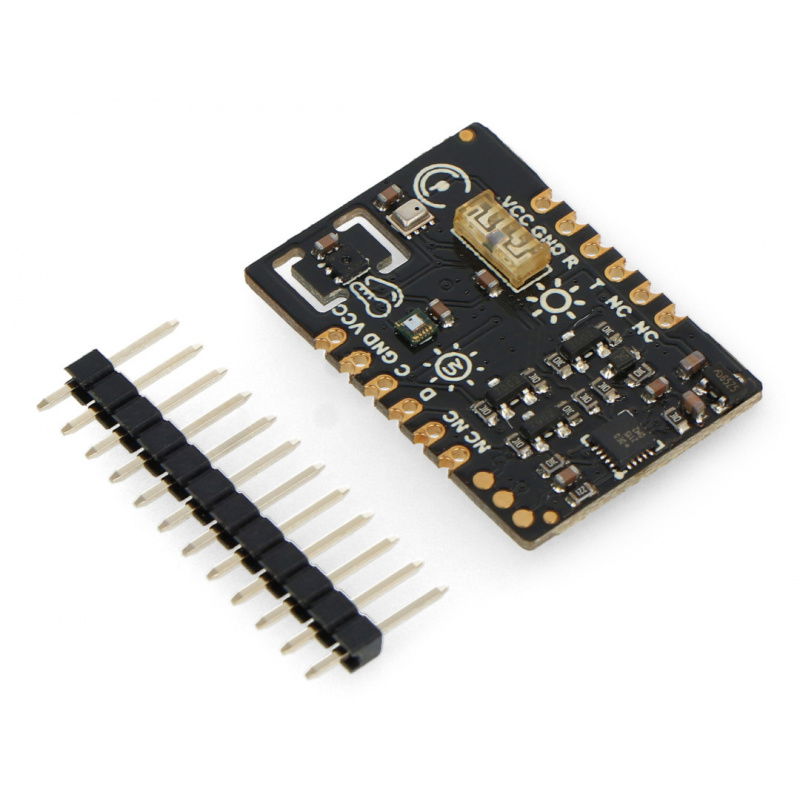

Der multifunktionale Umweltsensor wird mit einer Goldstiftleiste geliefert.
Merkmale des Umweltsensors
- Das Modul hat Anschlüsse in Form von Lötfeldern, an die der mitgelieferte Goldpin-Stecker angelötet werden muss
- Zwei Kommunikationsschnittstellen stehen zur Auswahl: I2C und UART
- Hochintegriertes Modul, das verschiedene Daten gleichzeitig überwachen kann (Temperatur, Feuchtigkeit, Luftdruck, Höhe, UV-Intensität, Umgebungslichtintensität)
- Das Modul garantiert die Genauigkeit der Daten dank der entsprechend ausgewählten Sensoren
Vorgeschlagene Anwendungen
- Überwachung der Luftqualität in Innenräumen
- Teil einer Wetterstation
- Verwendung in Smart-Home-Projekten

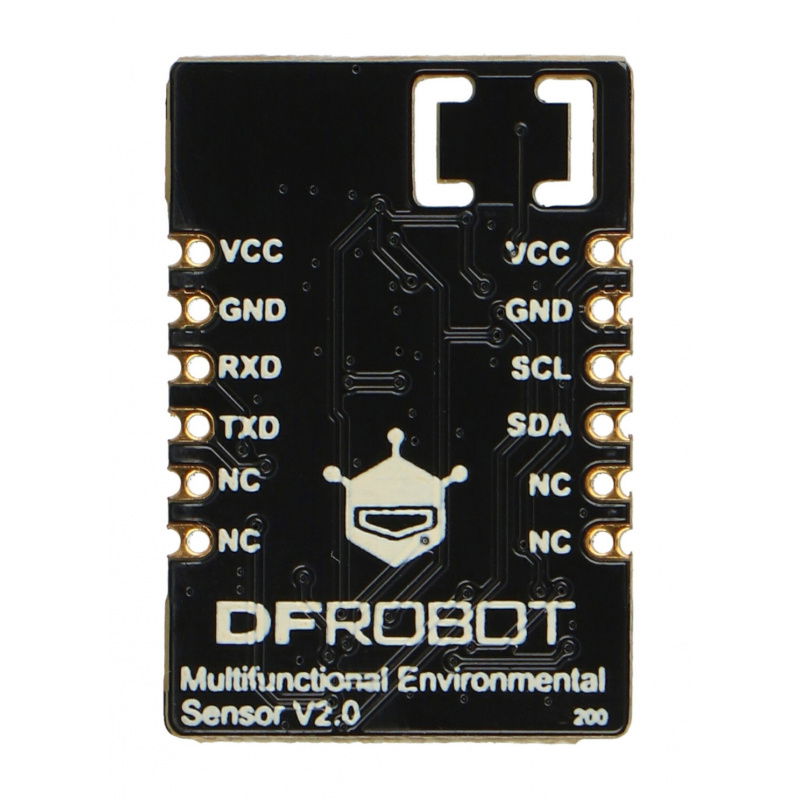

Pinout-Beschreibung und Beispielanschlussplan
Der Sensor sollte gemäß dem Diagramm mit dem Mikrocontroller verbunden werden. Die UART-Verbindung befindet sich auf der linken Seite und die I2C-Verbindung auf der rechten Seite der Illustration.
- 3V3 - Spannungsversorgung
- GND - Masse
- RXD - UART-Empfang
- TXD - Senden UART
- SCL - I2C-Taktleitung
- SDA - I2C-Datenleitung
- RST - Rückstellstift
Multifunktionaler Umweltsensor - Anschluss (UART links, I2C rechts) mit FireBeetle ESP32-E.
Abmessungen des DFRobot-Umweltsensormoduls.
Spezifikationen des DFRobot-Umweltsensormoduls
- Versorgungsspannung: 3,3 V
- Stromstärke: 35 mA
- Kommunikationsschnittstelle: I2C, UART
- Betriebstemperatur: -20°C bis 70°C
- Abmessungen des Moduls: 30 x 20,5 mm
Inhalt des Kits
- Fermion - multifunktionaler Umweltsensor - DFRobot SEN0500
- 1 x einreihige 12-Pin-Leiste
Barometrischer Drucksensor
- Eingebauter Sensor-Chip: BMP280
- Barometrischer Druckmessbereich: 300 hPa bis 1100 hPa
- Relative Genauigkeit des barometrischen Drucks: ± 0,12 hPa
- Genauigkeit des absoluten barometrischen Drucks: ± 1 hPa
UV-Sensor
- Eingebauter Sensor-Chip: LTR390-UV-01
- Ultraviolett-Messbereich:
- UV-A (320 nm bis 400 nm)
- UV-B (von 280 nm bis 320 nm)
- UV-Ausgangseinheit: mW/m2
Temperatur- und Feuchtigkeitssensor
- Eingebauter Sensor-Chip: SHT-C3
- Genauigkeit der relativen Luftfeuchtigkeit: ± 2% RH
- Auflösung der relativen Luftfeuchtigkeit: 0,01% RH
- Messbereich der relativen Luftfeuchtigkeit: 0% bis 100% RH
- Genauigkeit der Temperatur: ± 0,2°C
- Auflösung der Temperaturmessung: 0,01°C
- Temperaturmessbereich: -40°C bis 125°C
Umgebungslichtsensor
- Eingebauter Sensor-Chip: VEML7700
- Messgenauigkeit des Umgebungslichts: 0,0036 lx/ct
- Umgebungslichtbereich: 0 klx bis 120 klx
