Produktbeschreibung: ESP32-S3-EYE - WiFi + Bluetooth-Modul mit 2-Mpx-Kamera und 1,3-Zoll-LCD-Bildschirm
ESP32-S3-EYE ist ein kleines KI-Entwicklungsboard von Espressif . Es basiert auf dem ESP32 -S3- und ESP-WHO- System, dank dem auch eine WiFi- und Bluetooth 5 LE-Kommunikation möglich ist. Das Board ist mit einer 2-Mpx-Kamera , einem 1,3-Zoll-LCD-Display und einem Mikrofon ausgestattet, das zur Bilderkennung und Tonverarbeitung verwendet werden kann. ESP32-S3 EYE ist mit 8 MB PSRAM-Speicher und 8 MB Flash-Speicher ausgestattet. Es unterstützt auch Bilder Übertragung über WiFi und microUSB-Debugging. Das Modul ist außerdem mit einem dreiachsigen Beschleunigungsmesser QMA7981 ausgestattet, mit dem das auf dem Bildschirm angezeigte Bild gedreht wird. Mit ESP-WHO können Sie verschiedene AIoT-Anwendungen erstellen, z. B. intelligente Türklingel, Überwachungssysteme, Gesichtserkennung , etc.

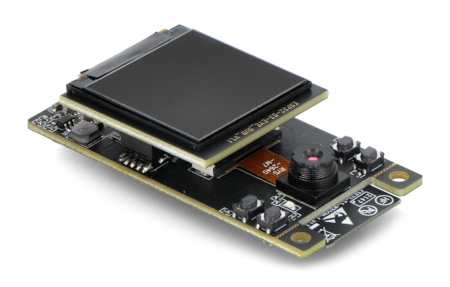

ESP32-S3-EYE - WiFi + Bluetooth-Modul mit einer 2-Mpx-Kamera und einem 1,3-Zoll-LCD-Bildschirm.
Verteilung der Elemente auf dem ESP32-S3-EYE-Board.Weitere Details finden Sie im GitHub-Repository .
Layout der Elemente auf dem Board
- Kamera OV2640 2 Mpx
- Power-LED-Modul
- Stecker zum Anschluss des Displays
- Spannungsregler 5V - 3,3V
- I2S MEMS-Digitalmikrofon
- FPC-Anschluss
- Funktionstaste
- ESP32-S3-WROOM-1 ermöglicht WiFi / Bluetooth 5 LE-Kommunikation
- microSD-Kartensteckplatz
- Spannungsregler 3,3 V - 1,5 V
- Spannungsregler 3,3 V - 2,8 V
- MicroUSB-Anschluss zur Versorgung des Boards mit 5 V und Kommunikation mit dem System über GPIO19 und GPIO20
- Lötanschlüsse für 3,7-V-Batterieleistung
- Batterieladegerät 1A ME4054BM5G-N
- Rote LED zur Anzeige des Batteriestatus
- QMA7981 Beschleunigungsmesser
ESP32-S3-EYE-Spezifikation
- Chip: ESP32-S3-WROOM-1
- PSRAM: 8 MB
- Flash-Speicher: 8 MB
- Drahtlose Kommunikation: WiFi / Bluetooth 5 (LE)
- Kamera:
- Fühler: OV2640
- Auflösung: 2 Mpx 1600 x 1200 px
- Betrachtungswinkel: 66,5°
- Anzeige: LCD 1,3"
- microSD-Kartensteckplatz
- Beschleunigungsmesser: QMA7981
- Mikrofon: I2S MEMS 61 dB SNR, Empfindlichkeit -26 dBFS
- Stromversorgung: 5V, microUSB
- Abmessungen: 30 x 60 mm

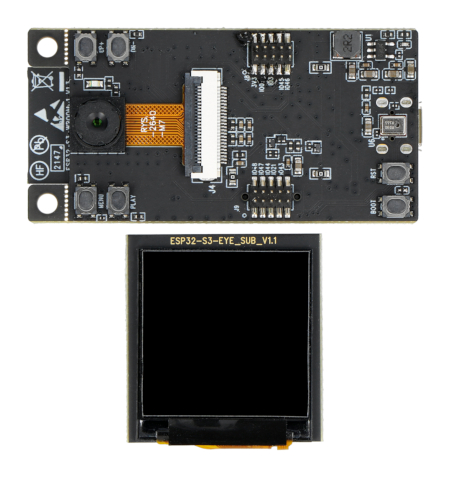

Inhalt des Kits
- ESP32-S3-EYE - WiFi + Bluetooth-Modul mit 2MPx-Kamera
- 1,3" LCD-Display
Das Kit enthält das ESP32-S3-EYE-Modul mit einer 2-Mpx-Kamera und einem 1,3-Zoll-LCD-Display. Nützliche Links |
