Produktbeschreibung: ESP32-S3-USB-OTG - USB Host / Gerät - WiFi / Bluetooth / microSD - Entwicklungsboard mit ESP32-S3-MINI-1-N8 Chip.
Das ESP32-S3-USB-OTG ist ein vielseitiges Entwicklungsboard von Espressif, das für Anwendungen mit USB OTG entwickelt wurde. Mit dem Vorhandensein von Dual-Funktions-USB-Typ-A-Ports, einem ESP32-S3-MINI-1-N8-Modul mit 8 MB Flash-Speicher und integrierter WiFi- und BLE 5.0-Unterstützung ermöglicht das Board fortschrittliche IoT-, Multimedia-, HID- oder Datenspeichergeräte-Projekte. Ausgestattet mit einem microSD-Kartenleser, einem 1,3''-Farb-LCD-Bildschirm, Tasten, Schaltern und einer Ladeschaltung ist es perfekt für Prototypen und kommerzielle Implementierungen.

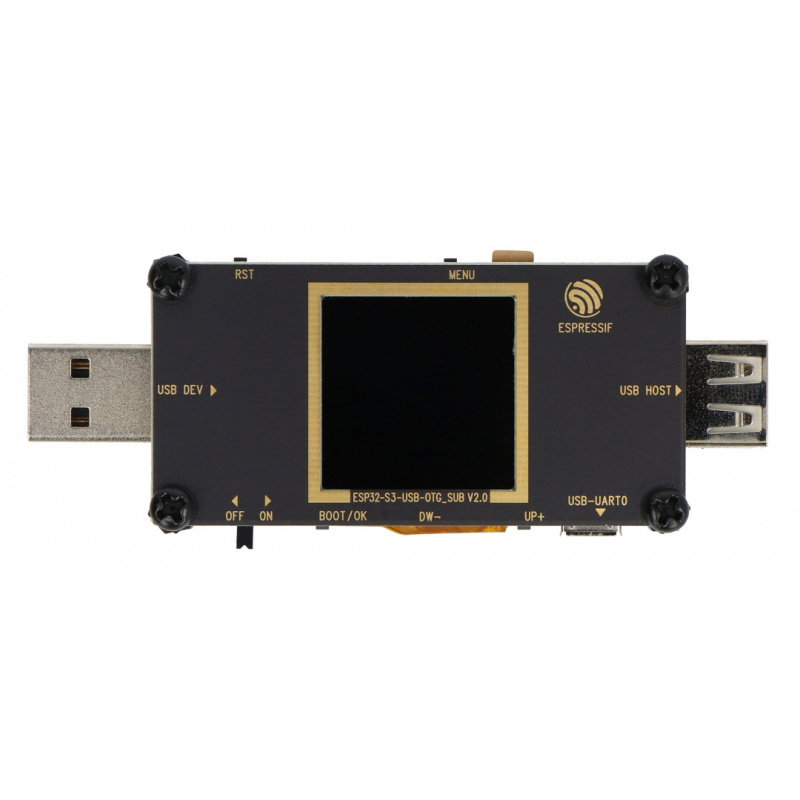

ESP32-S3-USB-OTG - USB Host / Gerät - WiFi / Bluetooth / microSD - Entwicklungsboard mit ESP32-S3-MINI-1-N8 Chip.

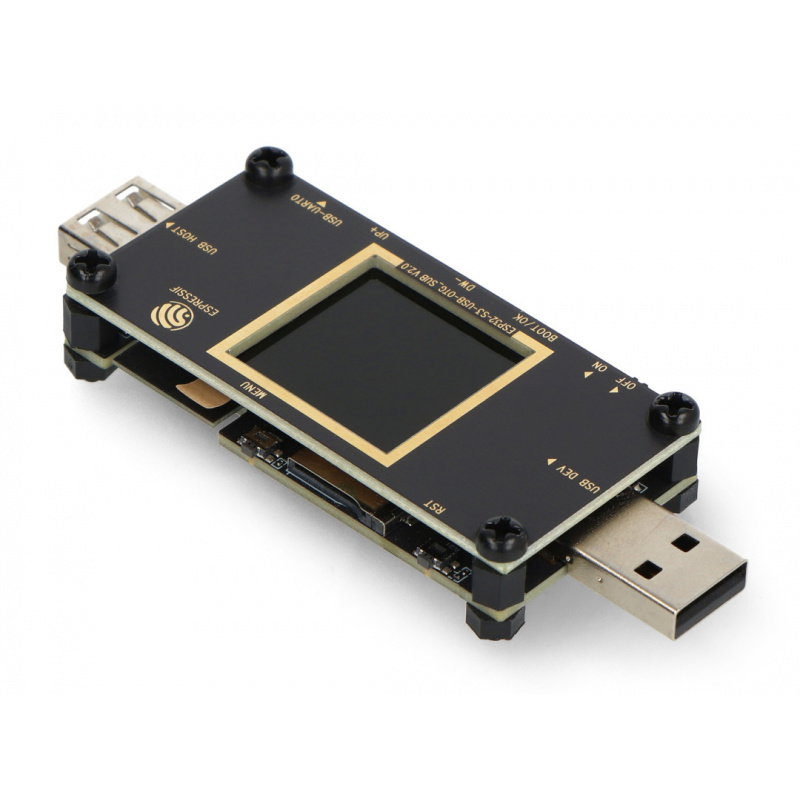

Entwicklungsplatine mit ESP32-S3-MINI-1-N8 Modul.
Hauptmerkmale des ESP32-S3-USB-OTG
- ESP32-S3-MINI-1-N8: 8 MB Flash, Unterstützung für WiFi und Bluetooth LE 5.0
- Doppelfunktionale USB Typ A Anschlüsse: USB_HOST und USB_DEV mit Schaltkreisen
- LCD-Anschluss: kompatibel mit 1,3-Zoll-SPI-Farbdisplay
- MicroSD-Leser: 4-Bit-SDIO- und SPI-Unterstützung
- Ladeschaltung: Unterstützung für Li-Ion-Akkus von 3,7 V bis 4,2 V mit 212,7 mA Ladeleistung
- Integrierte USB-zu-UART-Schnittstelle: Programmierung und Debugging über microUSB
- Steuerungstasten: Menü, UP+, DW-, Boot, Reset, Strom
- LED-Anzeige: grüne, gelbe undLade-LEDs
- Freie GPIO-Pins: ermöglichen die Erweiterung der Funktionalität
Integrierte Komponenten auf dem ESP32-S3-USB-OTG Board
- USB_HOST Anschluss - USB Typ A Buchse (zum Anschluss von USB Geräten)
- ESP-S3-MINI-1 Modul - Haupt-Mikrocontroller mit WiFi und Bluetooth
- MENU-Taste - GPIO14
- MicroSD-Kartensteckplatz - SDIO- und SPI-Schnittstellenunterstützung
- USB Switch IC - verantwortlich für die Auswahl zwischen USB_HOST und USB_DEV
- Reset-Taste - setzt den Chip zurück
- USB_DEV-Anschluss - USB-Typ-A-Stecker (z. B. für die Stromversorgung oder als Gerät)
- USB-zu-UART-Anschluss - microUSB-Anschluss für Programmierung und Debugging
- UP+ Taste - GPIO10
- LCD-FPC-Anschluss - Flachbandanschluss für LCD-Bildschirm
- DW- Taste - GPIO11
- BOOT-Taste - Taste zur Aktivierung des Flash-Modus
- Netzschalter - ermöglicht das Umschalten auf Batteriebetrieb
- USB-zu-UART-Brücke - Schaltung, die USB-Signale in UART-Signale umwandelt
- Gelbe LED - GPIO16 (leuchtet, wenn High)
- Grüne LED - GPIO15 (leuchtet, wenn hoch)
- Lade-LED - leuchtet rot während des Ladevorgangs, erlischt nach dem Laden
- Akku-Lötpunkte - für den Anschluss eines 3,6 V Li-Ion-Akkus
- Ladeschaltung - ermöglicht das Laden des Akkus über den USB-Anschluss
- Freie Pins - GPIO-Pins verfügbar für kundenspezifische Anwendungen

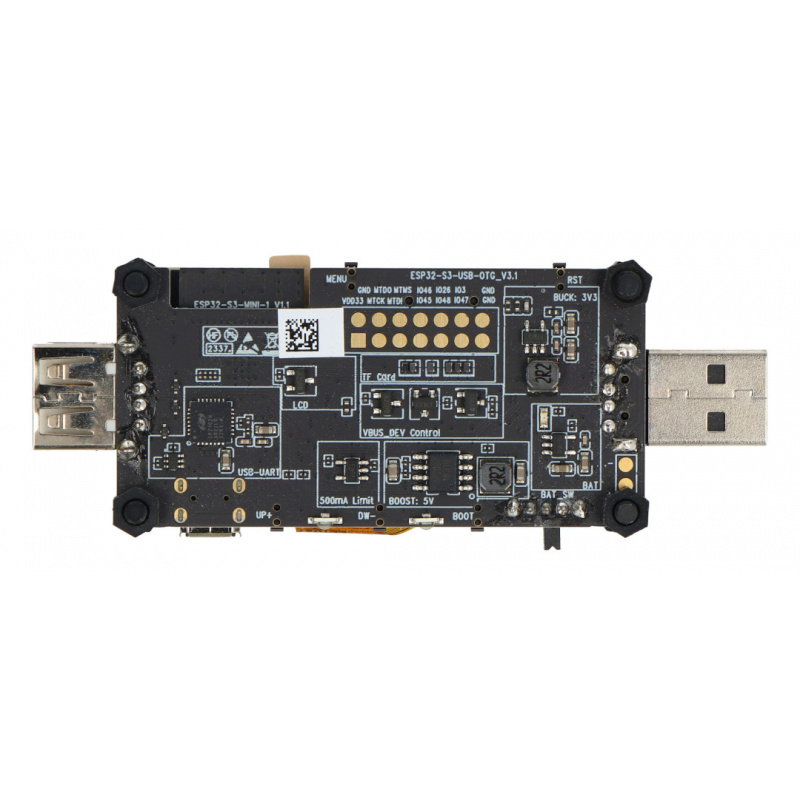

Anordnung der Komponenten auf der Platine.

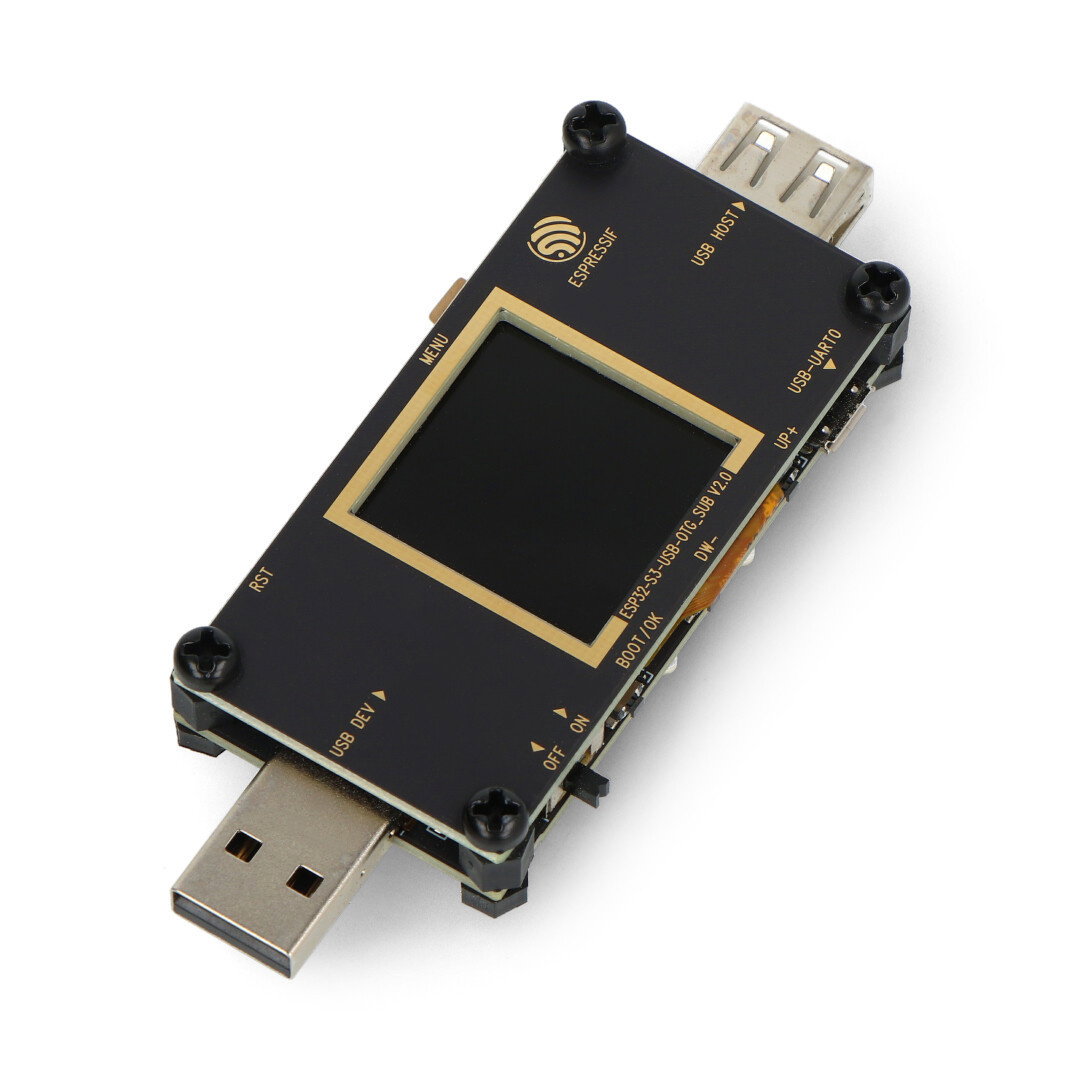

Das Board ist u.a. mit USB Host- und Device-Schnittstellen, WiFi, Bluetooth LE 5.0 ausgestattet.
Kompatibilität und Software
ESP32-S3-USB-OTG ist vollständig kompatibel mit ESP-IDF, dem offiziellen Framework von Espressif. Das Board unterstützt die Programmierung in C, C++ und MicroPython. Es ermöglicht die Ausführung von Beispielprojekten aus dem Ordner Examples, der mit idf.py menuconfig konfiguriert werden kann. Das Board arbeitet mit den gängigen Betriebssystemen: Windows, Linux und macOS. Die verfügbare Dokumentation und die PCB-Schaltplan- und Layoutdateien erleichtern die Integration und Softwareentwicklung.
Praktische Anwendungen
Der ESP32-S3-USB-OTG wird in vielen Projekten eingesetzt, unter anderem als:
- Drahtlose Datenspeicherung (WiFi SD Card Reader)
- HID Tastatur oder Maus (USB Device)
- LTE MiFi Modem (mit zusätzlichen Modulen)
- Bedienfeld mit LCD-Bildschirm
- USB-Geräte-Controller (z.B. Flash-Speicher, Maus)
Technische Daten ESP32-S3-USB-OTG
- Modul: ESP32-S3-MINI-1-N8, 8 MB Flash
- Anschlussmöglichkeiten: WiFi 2.4 GHz, Bluetooth LE 5.0
- USB-Anschlüsse: USB_HOST (Typ A Buchse), USB_DEV (Typ A Stecker)
- Schnittstellen: microSD (SDIO / SPI), LCD FPC, USB-zu-UART
- LEDs: gelb, grün, Laden
- Ladung: 212,7 mA, Batteriespannung von 3,7 V bis 4,2 V
- Stromversorgung: über microUSB, USB_DEV oder Batterie
- Stromaufnahme USB_HOST: max. 500 mA
- Abmessungen: ca. 90 x 30 mm
- Gewicht: ca. 18 g
Inhalt des Kits
- ESP32-S3-USB-OTG Platine (Grundplatine)
- Anzeigemodul ESP32-S3-USB-OTG_SUB
- Satz von Befestigungselementen
Der microSD-Kartenleser und der 1,3''-Farb-LCD-Bildschirm sind für viele Projekte geeignet.
