Produktbeschreibung: Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422
DerXiao nRF54L15 Sense ist eine erweiterte Version des klassischen Xiao nRF54L15, erweitert um ein PDM-Mikrofon und einen IMU 6 DOF-Sensor. Basierend auf dem Nordic nRF54L15 Chip bietet das Board hohe Leistung, Energieeffizienz und die neuesten drahtlosen Technologien, einschließlich Bluetooth LE 6.0 mit Channel Sounding und Unterstützung für Matter, Thread und ZigBee. Die kompakte Größe, das integrierte Powermanagement und die Akkuladefähigkeit machen es ideal für intelligente Wearables, Sensoren und IoT-Prototyping.

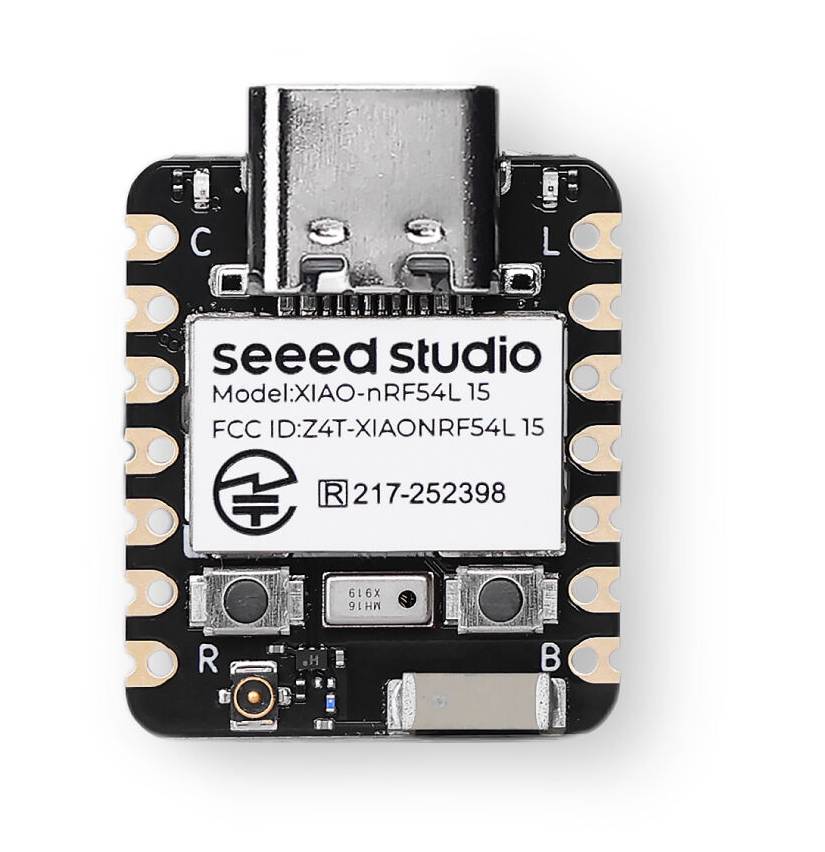

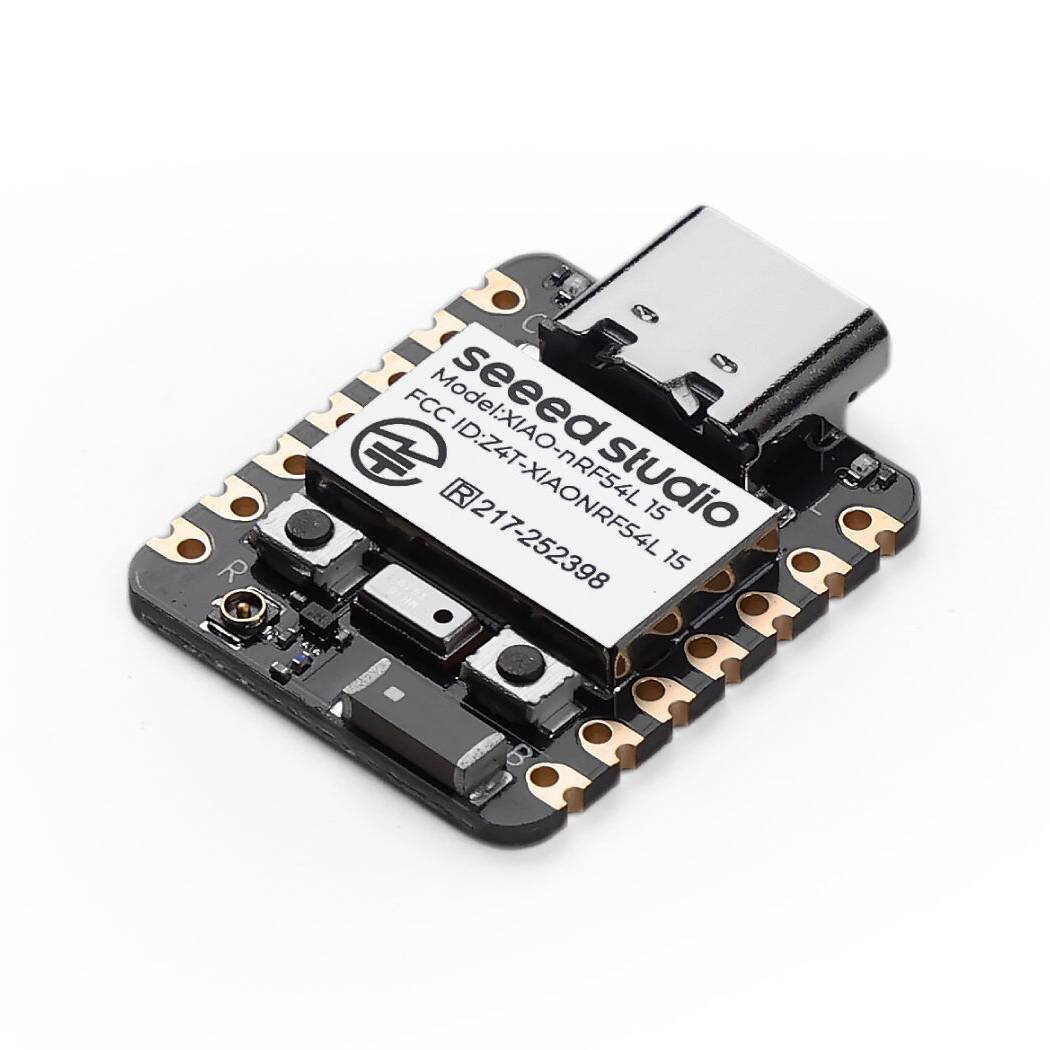

Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422.

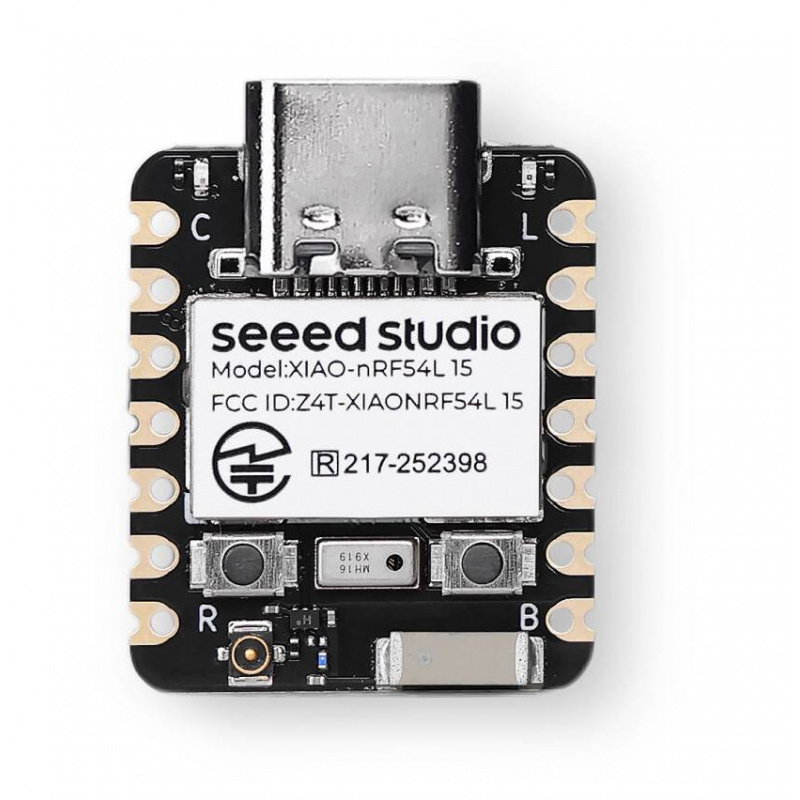

Das Board basiert auf dem nRF54L15 SoC-Chip von Nordic.
Hauptmerkmale des Xiao nRF54L15 Sense
- Fortschrittliches SoC: Arm Cortex-M33 128 MHz + RISC-V 128 MHz FLPR
- Unterstützung mehrerer Protokolle: BLE 6.0, Matter, Thread, ZigBee, Amazon Sidewalk, NFC
- Eingebaute Sensoren: digitales PDM-Mikrofon und IMU 6 DOF-Sensor
- Extrem niedriger Stromverbrauch: weniger als 0,6 µA im System OFF-Modus (auf SoC-Ebene)
- Integrierte Batterieladung: PMIC-Chip und USB-Typ-C-Anschluss
- 14 GPIOs: Unterstützung für I2C, SPI, UART, ADC, RTC
- Hardware-Sicherheit: TrustZone, Secure Boot, kryptografischer Schutz, Manipulationserkennung
Pinbelegung und Kommunikationsschnittstellen
Der Xiao nRF54L15 Sense bietet 14 GPIO-Pinouts, darunter I2C, UART, SPI und ADC-Analogeingänge. Das Board verfügt über JTAG / SWD-Debug-Pins, Antennenausgänge (Keramik + IPEX4-Anschluss), NFC und spezielle Power-Management-Pinouts. Weitere Merkmale sind eine Benutzer-LED, eine Lade-LED sowie eine Reset- und Benutzertaste. Die drahtlose Kommunikation umfasst BLE 6.0 (einschließlich Channel Sounding), Thread, ZigBee, Matter und proprietäre 2,4-GHz-Protokolle mit bis zu 4 Mbit/s.

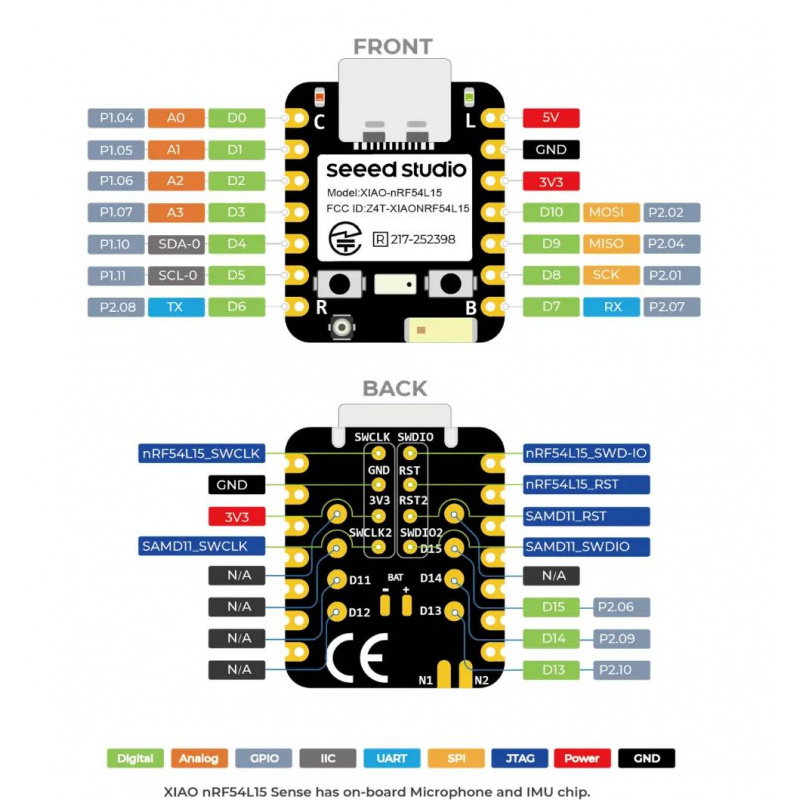

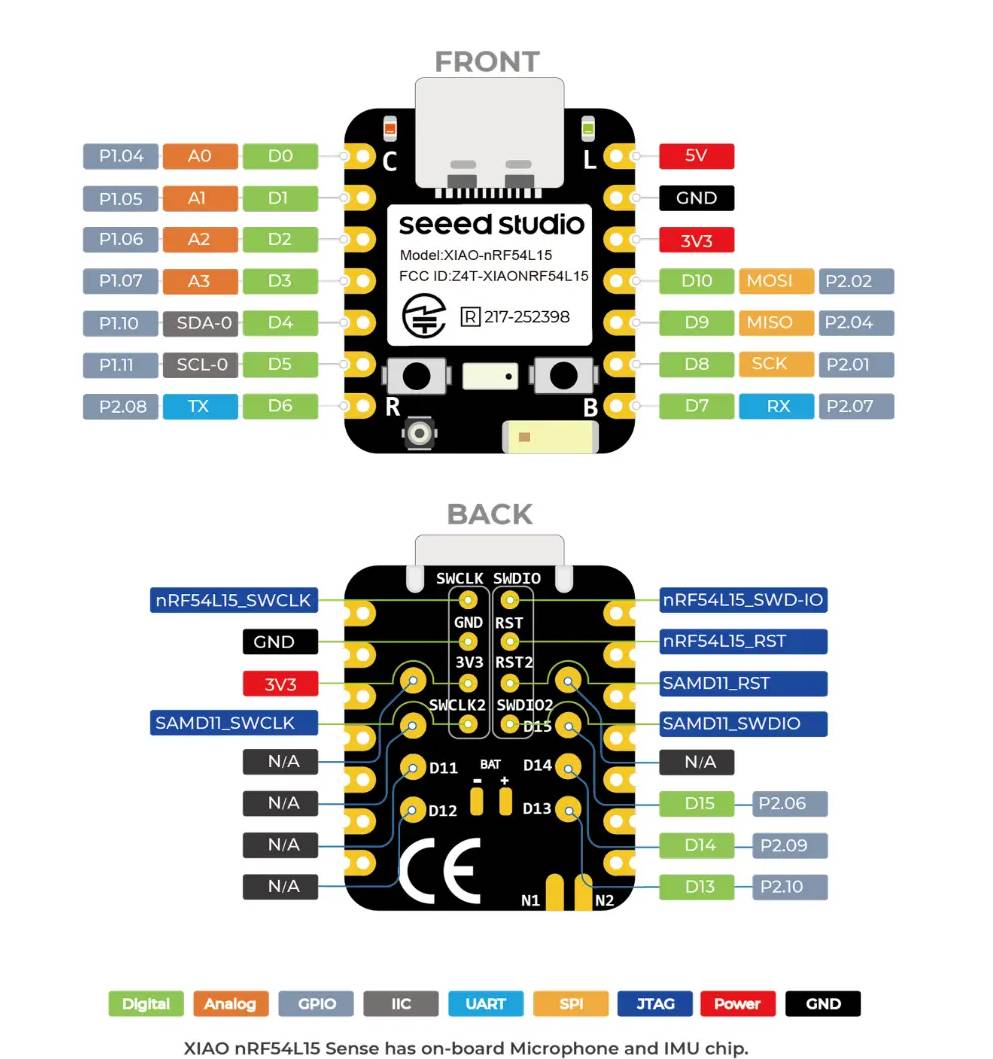

Pinbelegung der Karte.
Die Karte unterstützt mehrere drahtlose Protokolle, einschließlich BLE 6.0, Matter, Thread und ZigBee (IEEE 802.15.4-2020).
Programmierung und SDK-Unterstützung
Die Programmierung des Moduls erfolgt über das nRF Connect SDK und PlatformIO mit Zephyr RTOS-Unterstützung. Das Modul unterstützt nicht die Arduino IDE. Das SDK-Ökosystem von Nordic Semiconductor bietet zahlreiche Beispiele, Treiber und Bibliotheken für die schnelle Erstellung von IoT-Lösungen, einschließlich Unterstützung für BLE, Thread, ZigBee und Hardware-Sicherheit. Die Zusammenarbeit mit VS Code ermöglicht es Ihnen, bequem in einer erweiterten Umgebung zu arbeiten.
Unterschiede zwischen Xiao nRF54L15 und der Sense-Version
Die Xiao nRF54L15 Sense-Version wurde um zwei wichtige Komponenten erweitert: ein digitales PDM-Mikrofon und einen 6-Achsen-IMU-Sensor (LSM6DS3TR-C). Dies ermöglicht Projekte, die auf Geräuschanalyse und Bewegungserkennung basieren. Im Vergleich zum Standard-Xiao nRF54L15 bietet die Sense-Version identische Leistung, Kommunikationsfunktionen und Pin-Layout, erweitert aber die Anwendungsmöglichkeiten in Bereichen wie Wearables, HMI und Gestenschnittstellen. Beide Versionen sind vollständig kompatibel mit dem nRF Connect SDK und Zephyr RTOS.
Technische Daten des Xiao nRF54L15 Sense
- Mikrocontroller: Nordischer nRF54L15
- Hauptprozessor: Arm Cortex-M33 128 MHz
- Koprozessor: RISC-V 128 MHz FLPR
- Speicher: 256 kB RAM + 1,5 MB NVM
- Sensoren: PDM digitales Mikrofon, IMU 6 DOF (LSM6DS3TR-C)
- GPIO-Schnittstellen: 16 Pins
- Kommunikationsschnittstellen: 2x I2C, 2x SPI, 1x UART
- ADC: 14-Bit-Analog-Digital-Wandler (SAADC)
- RTC: globale Echtzeituhr
- Drahtlose Konnektivität: Bluetooth LE 6.0 (einschließlich Channel Sounding), Thread (IEEE 802.15.4-2020), ZigBee, Matter, Amazon Sidewalk, Proprietär (proprietäre 2,4-GHz-Protokolle mit bis zu 4 Mbit/s), NFC
- Antenne: eingebaute Keramikantenne + IPEX4-Anschluss für externe Antenne
- Eingebaute LEDs und Tasten: 1x Benutzer-LED (1 Farbe), 1x Lade-LED, 1x Reset-Taste, 1x Benutzertaste
- Stromversorgung: USB Typ C (5 V) oder externer 3,7 V Li-Ion-Akku (integrierter PMIC unterstützt das Laden)
- Betriebstemperatur: -40°C bis 105°C
- SDK-Kompatibilität: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Abmessungen: 21 x 17,8 mm

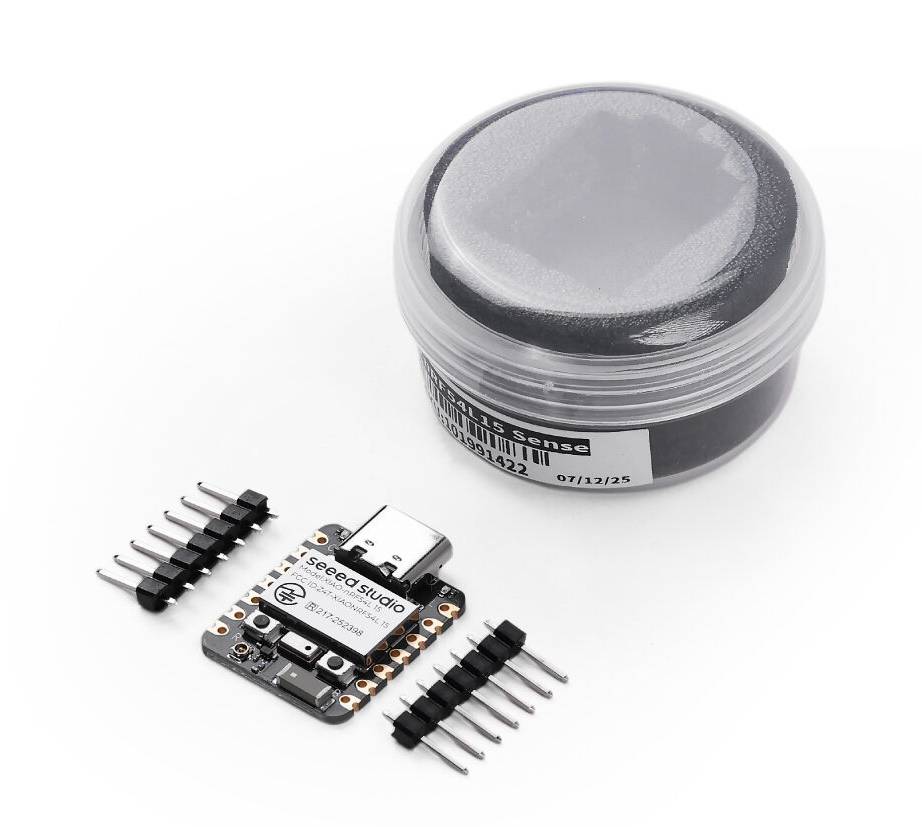

Inhalt des Kits
- 1x Xiao nRF54L15 Sense
- 2x 7-polige Goldstiftleiste (2,54 mm)

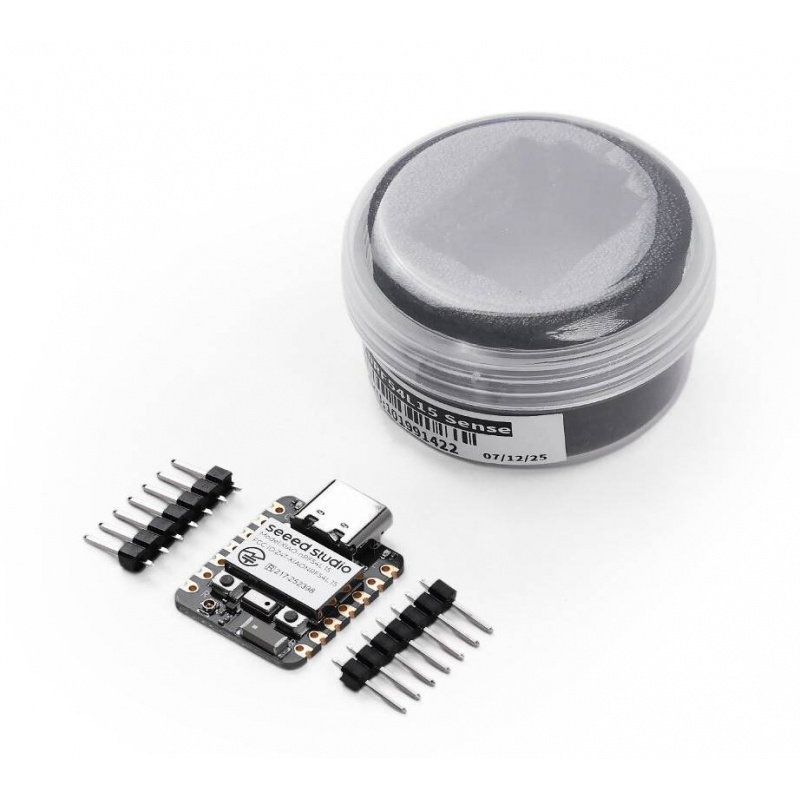

Im Bausatz enthaltene Komponenten.
