Produktbeschreibung: Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Thread / Matter - Seeedstudio 100010048

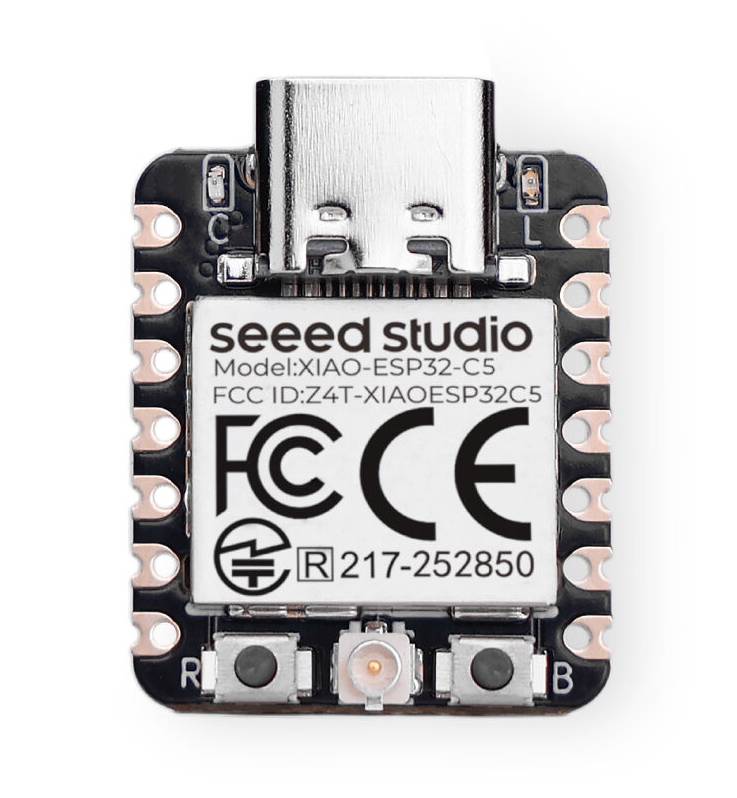

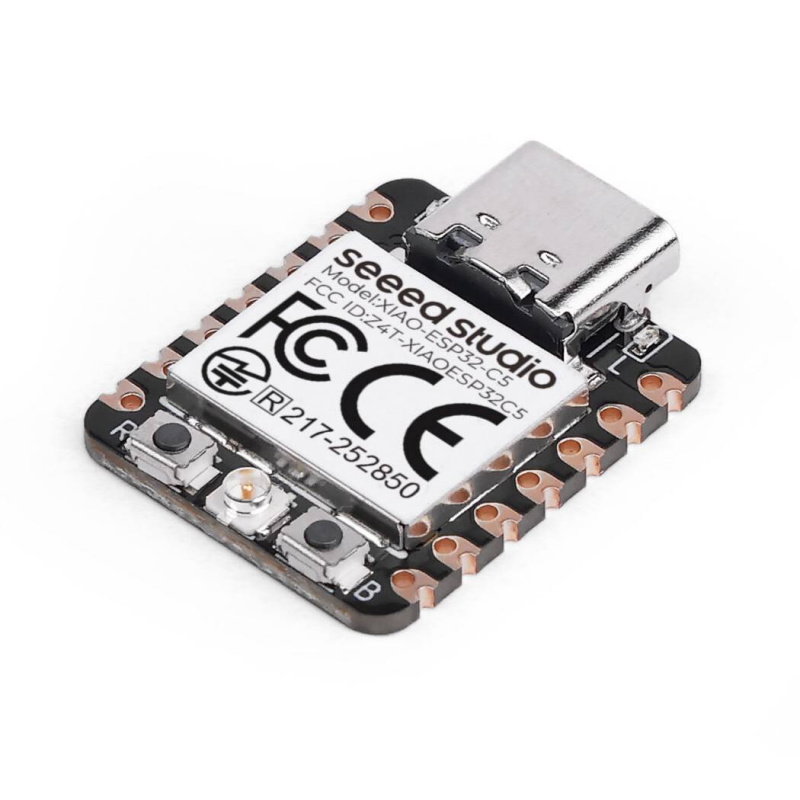

Das Seeedstudio Xiao ESP32-C5 ist ein kleines Entwicklungsboard mit Abmessungen von nur 21 x 17,8 mm , basierend auf dem ESP32 -C5HR8 -Chip von Espressif. Der Mikrocontroller nutzt einen leistungsstarken 32-Bit -RISC-V- Kern mit einer Taktfrequenz von bis zu 240 MHz und einen zusätzlichen, energieeffizienten LP-Kern mit bis zu 48 MHz. Das Modul unterstützt Dualband-WiFi 6, Bluetooth 5 LE und den IEEE-802.15.4-Standard und ermöglicht so die Entwicklung von Geräten, die mit Matter, ZigBee, Thread, HomeKit und MQTT kompatibel sind. Das Board verfügt außerdem über 8 MB Flash-Speicher, 8 MB PSRAM , eine Ladeschaltung für Li-Ion-/Li-Polymer-Akkus, einen U.FL-Antennenanschluss und eine Vielzahl von Kommunikationsschnittstellen. Dank des klassischen Xiao- Serienformats lässt sich das Modul problemlos in bestehende Erweiterungsplatinen und eigene Projekte integrieren .

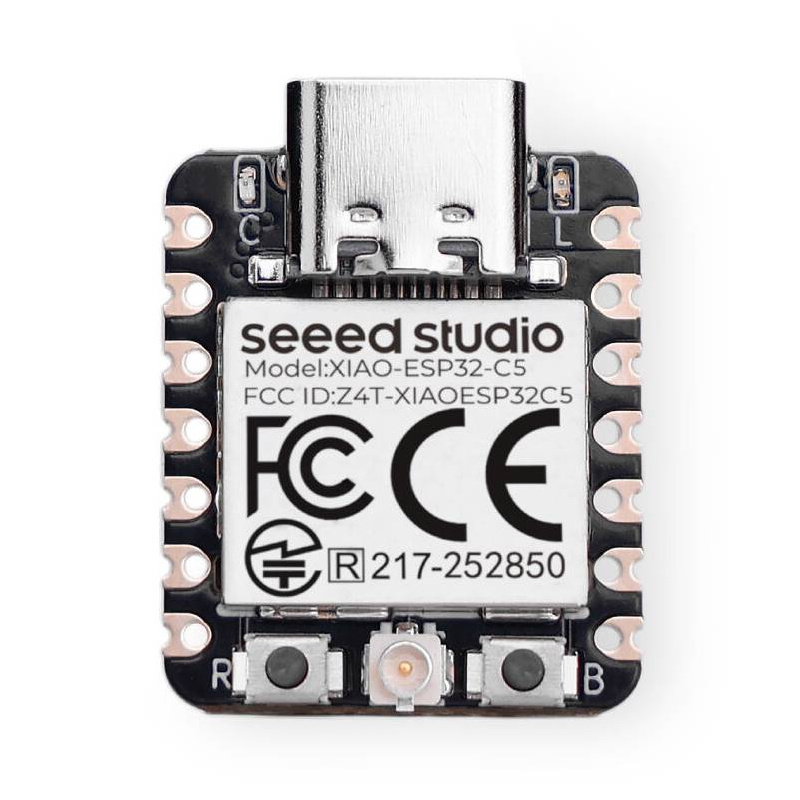

Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Thread / Matter - Seeedstudio 100010048.
Der Xiao ESP32-C5 kann mit einer 3,7-V-Lithiumbatterie betrieben werden.
Hauptmerkmale des Xiao ESP32-C5-Moduls
- RISC-V-Prozessor : ein leistungsstarker 32-Bit-Hauptkern mit bis zu 240 MHz und ein energieeffizienter LP-Kern mit bis zu 48 MHz.
- Dualband-WLAN 6 : Unterstützt 2,4-GHz- und 5-GHz-Bänder für stabile Kommunikation und höhere Störfestigkeit.
- Bluetooth 5 LE, ZigBee und Thread : ein breites Spektrum an Verbindungsstandards für IoT- und Smart-Home-Projekte
- Unterstützung für Matter, HomeKit und MQTT : Einfachere Integration in gängige Smart-Home-Systeme
- 8 MB Flash-Speicher und 8 MB PSRAM : ausreichend Speicher für komplexere Anwendungen
- Integrierte Sicherheitsfunktionen : Sicherer Systemstart, Flash-Verschlüsselung und Hardware-Kryptografiebeschleuniger
- Batteriebetrieben : Unterstützt 3,7-V-Batterien und Tiefschlafmodus mit einem Stromverbrauch ab 15 µA

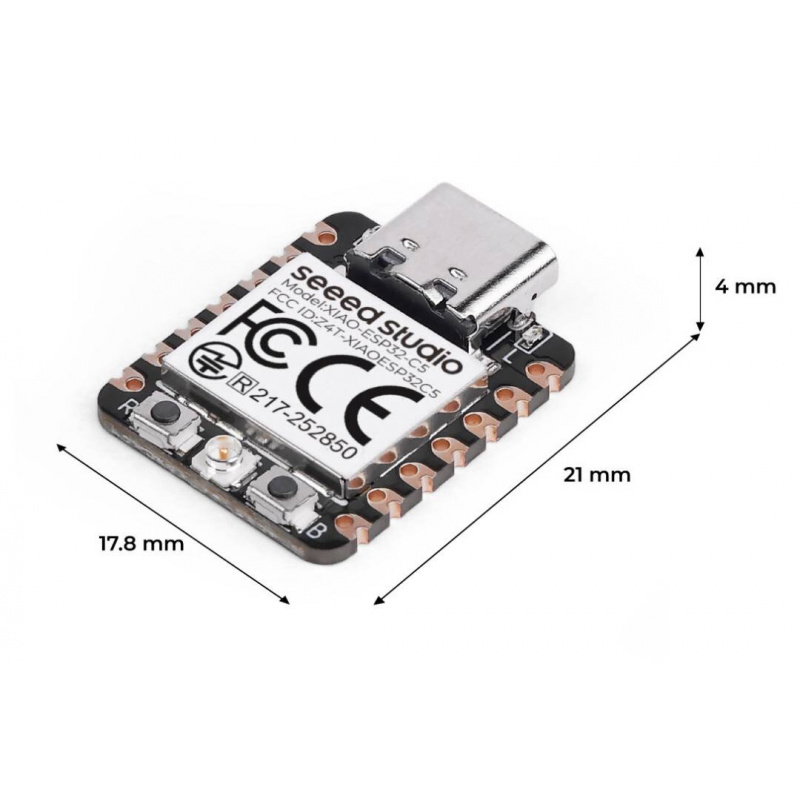

- Kompakte Abmessungen : Die Platine misst nur 21 x 17,8 mm und eignet sich daher für Miniaturgeräte.
- Kompatibilität mit dem Xiao-Ökosystem : kompatibel mit zahlreichen Erweiterungsplatinen
Xiao ESP32-C5 Pinbelegung und Kommunikationsschnittstellen

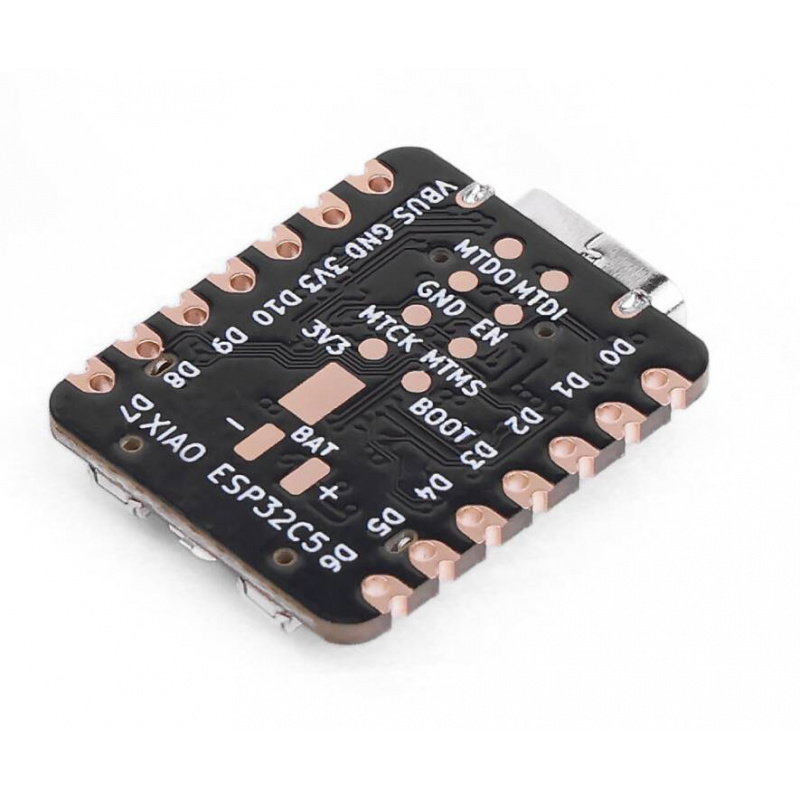

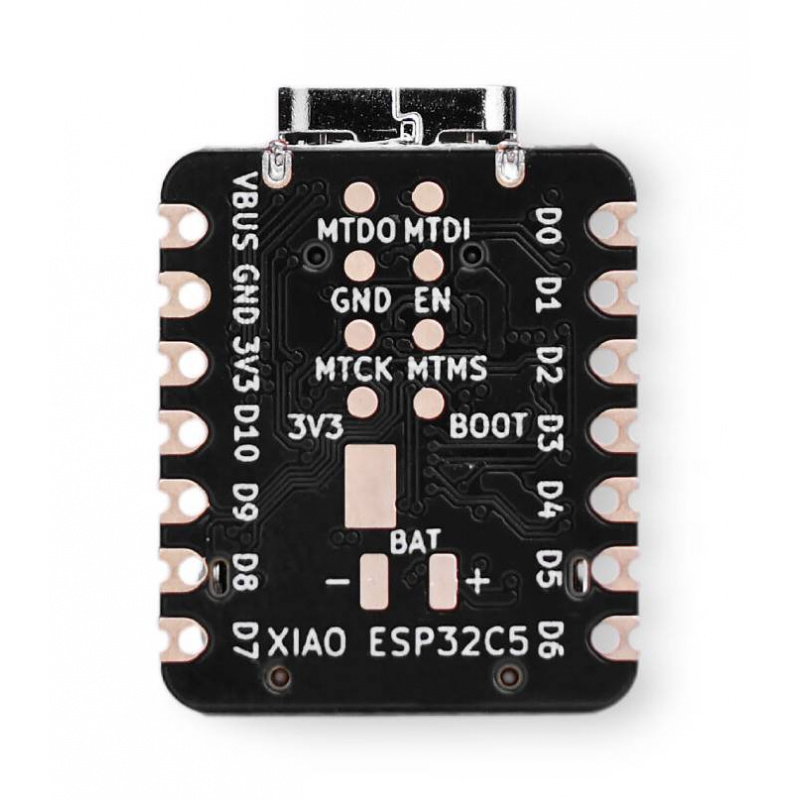

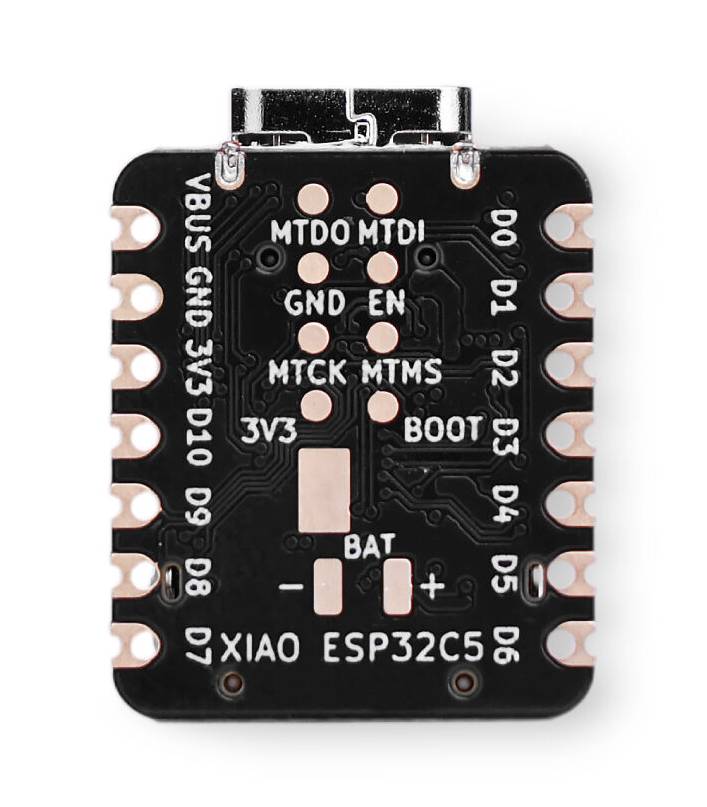

Trotz seiner geringen Größe bietet der Xiao ESP32-C5 eine Vielzahl von Pins zum Anschluss von Sensoren , Displays , Aktoren und Kommunikationssystemen. Anwender haben Zugriff auf 11 GPIO-Leitungen , analoge ADC-Eingänge, eine I2C- Schnittstelle für Sensoren und Erweiterungsmodule, SPI für Displays und Speicher sowie UART für die serielle Kommunikation. Die Unterseite der Platine verfügt außerdem über JTAG -Pads, die zum Debuggen von Anwendungen verwendet werden können. Das Modul besitzt BOOT- und RESET-Tasten, eine Benutzer-LED, eine Lade-LED und einen U.FL-Anschluss. zum Anschluss einer externen Antenne.

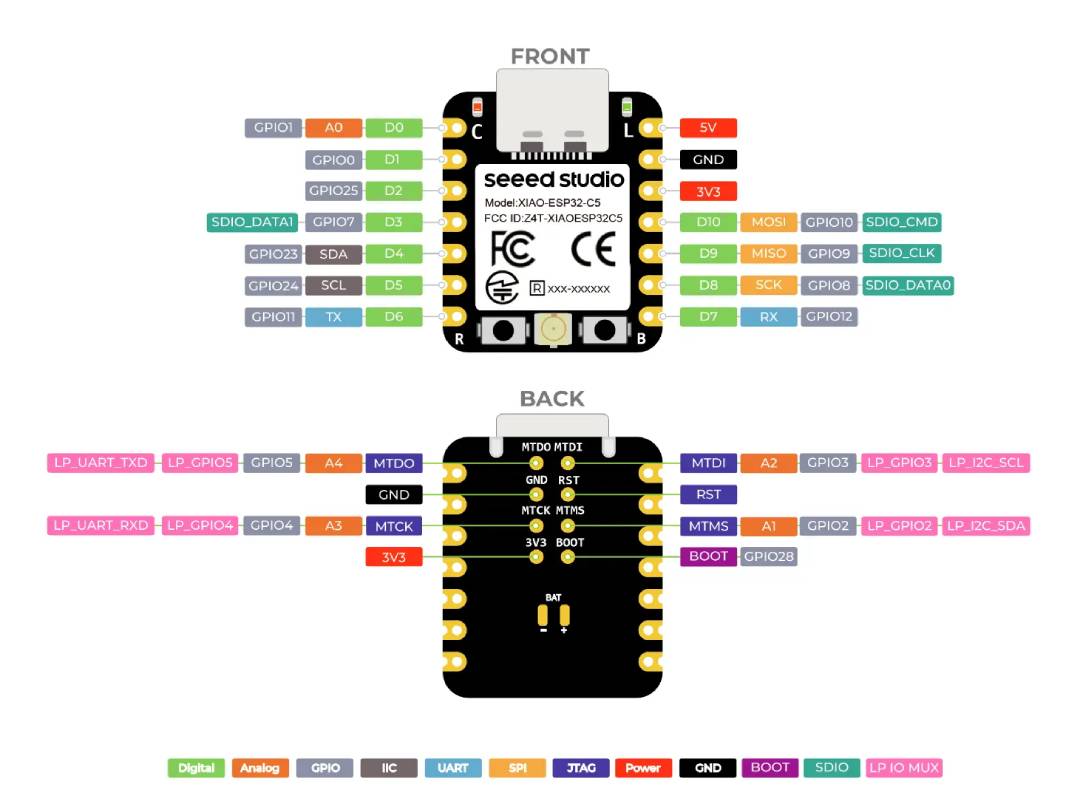

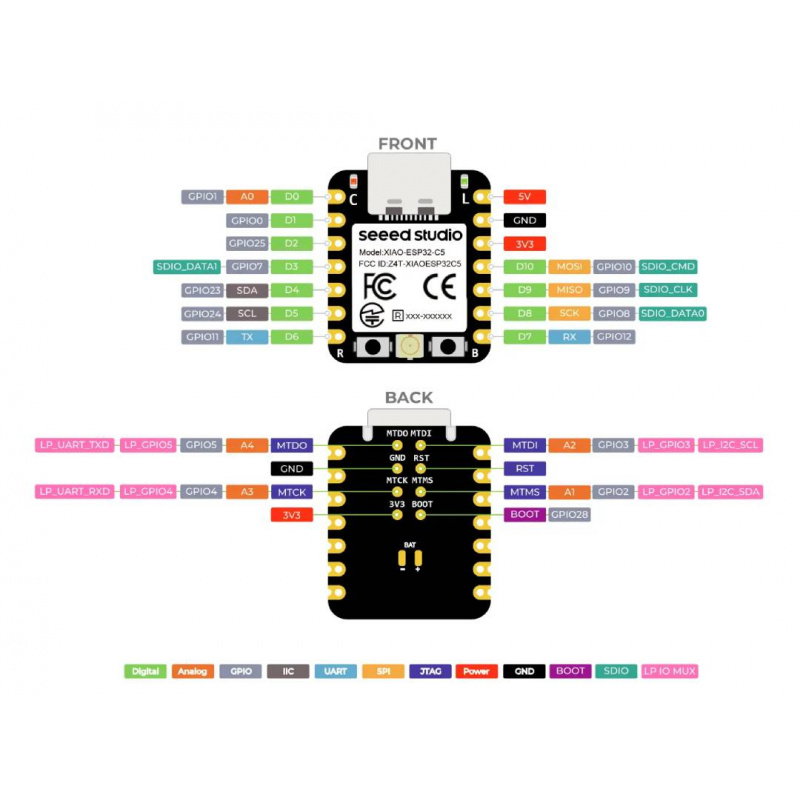

Pinbelegungsdiagramm.

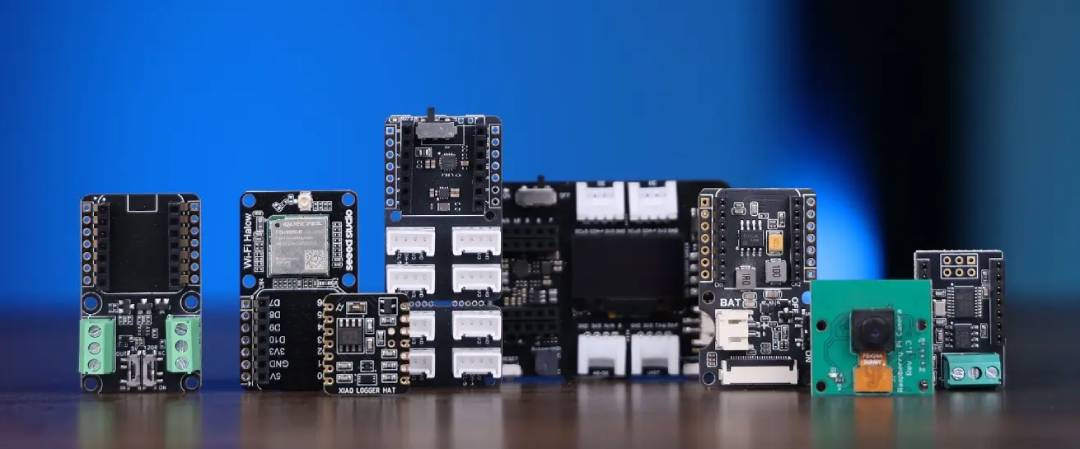

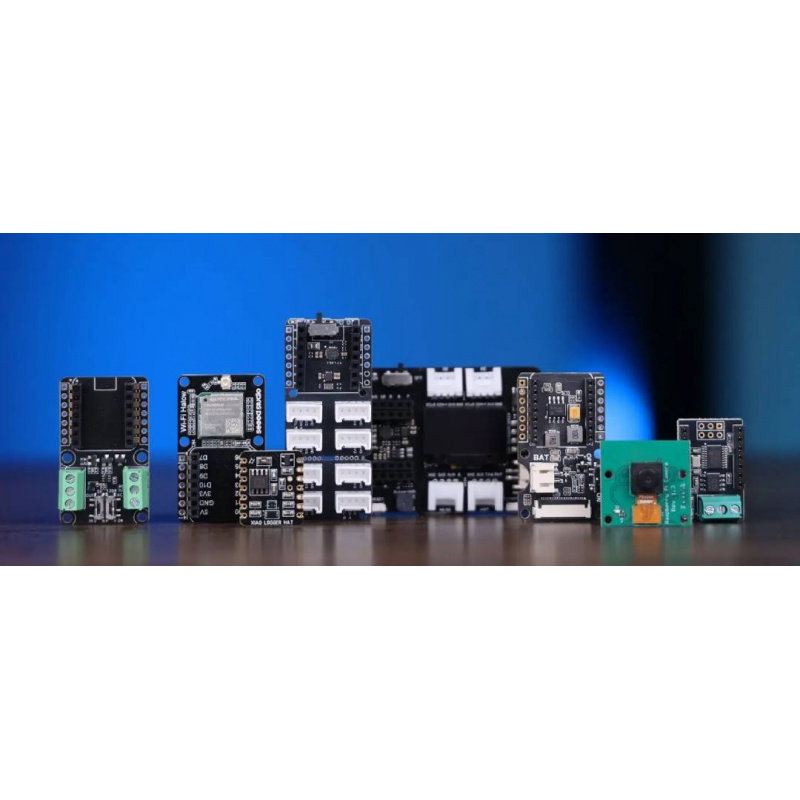

Dank der Pin-Kompatibilität mit anderen Modulen der Xiao-Serie können schnell fertige Seeedstudio-Erweiterungsplatinen verwendet werden.
Drahtlose Konnektivität: Wi-Fi 6, Bluetooth 5 LE und ZigBee
Das Seeed Studio Xiao ESP32-C5 ist das erste Modul der Xiao-Serie mit Unterstützung für WiFi 6 im 2,4-GHz- und 5-GHz-Band . Das 5-GHz-Band bietet einen weniger ausgelasteten Frequenzbereich, was insbesondere in Gebieten mit vielen WLAN-Netzwerken von Vorteil ist. Bluetooth 5 LE eignet sich ideal für energieeffiziente Sensoren, Tracker und mobile Geräte, während ZigBee und Thread den Aufbau von Mesh-Netzwerken für ein Smart Home ermöglichen. Dank der Unterstützung von Matter, HomeKit und MQTT lässt sich das Modul problemlos in Hausautomationssysteme, IoT-Gateways und Überwachungssysteme integrieren.
Programmierung des Xiao ESP32-C5 mit Arduino IDE, PlatformIO und MicroPython
Das Xiao ESP32-C5-Modul lässt sich in gängigen Programmierumgebungen wie Arduino IDE, ESP-IDF, PlatformIO und MicroPython programmieren. Dadurch eignet es sich sowohl zum Erlernen der Mikrocontroller-Programmierung als auch zur Entwicklung professioneller IoT-Geräte-Prototypen. Die Programmierung erfolgt über einen USB-Typ-C- Anschluss , der gleichzeitig als Computerschnittstelle und Stromversorgung für das Modul dient. Der Hersteller stellt Dokumentation, Codebeispiele und Anleitungen zur Bedienung der Schnittstelle, zur drahtlosen Verbindung, zu Energiesparmodi und zur Integration in Smart-Home- Systeme bereit.

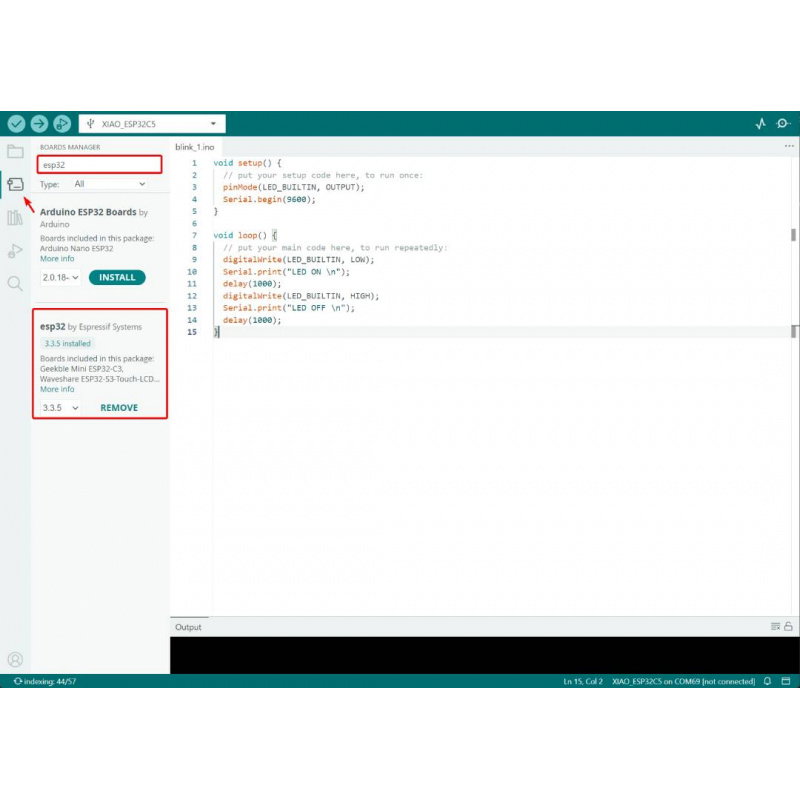

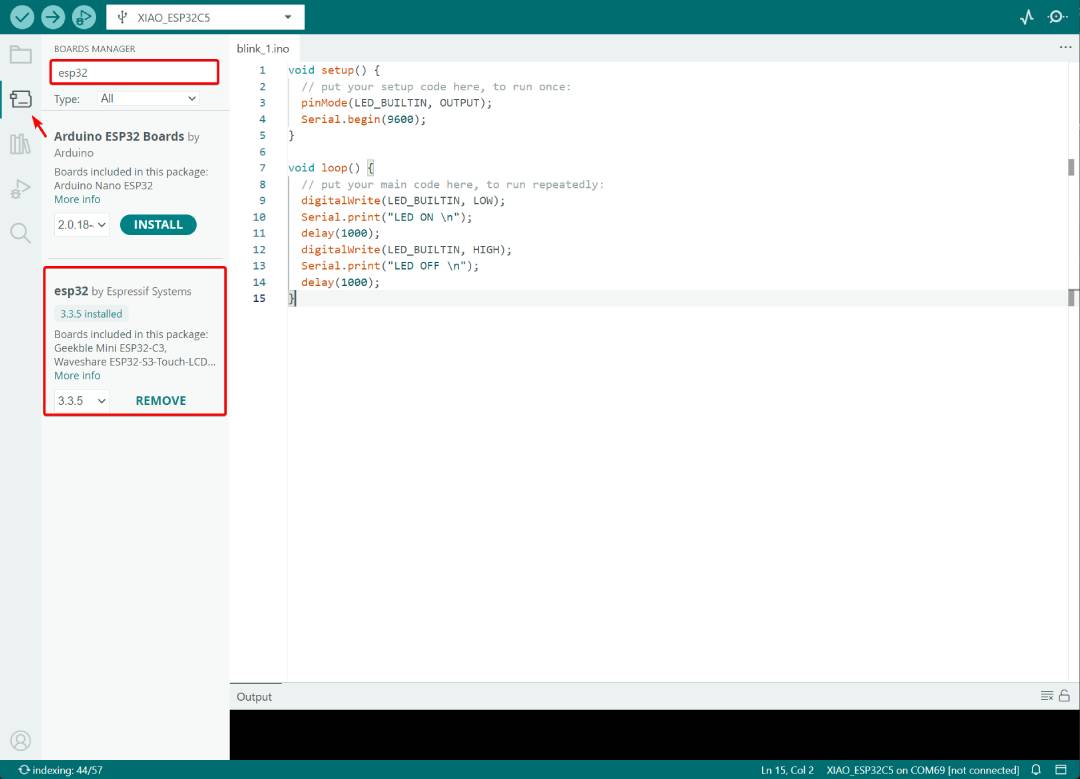

Das Modul kann mit der Arduino IDE, der offiziellen ESP-IDF-Umgebung, PlatformIO und MicroPython programmiert werden.

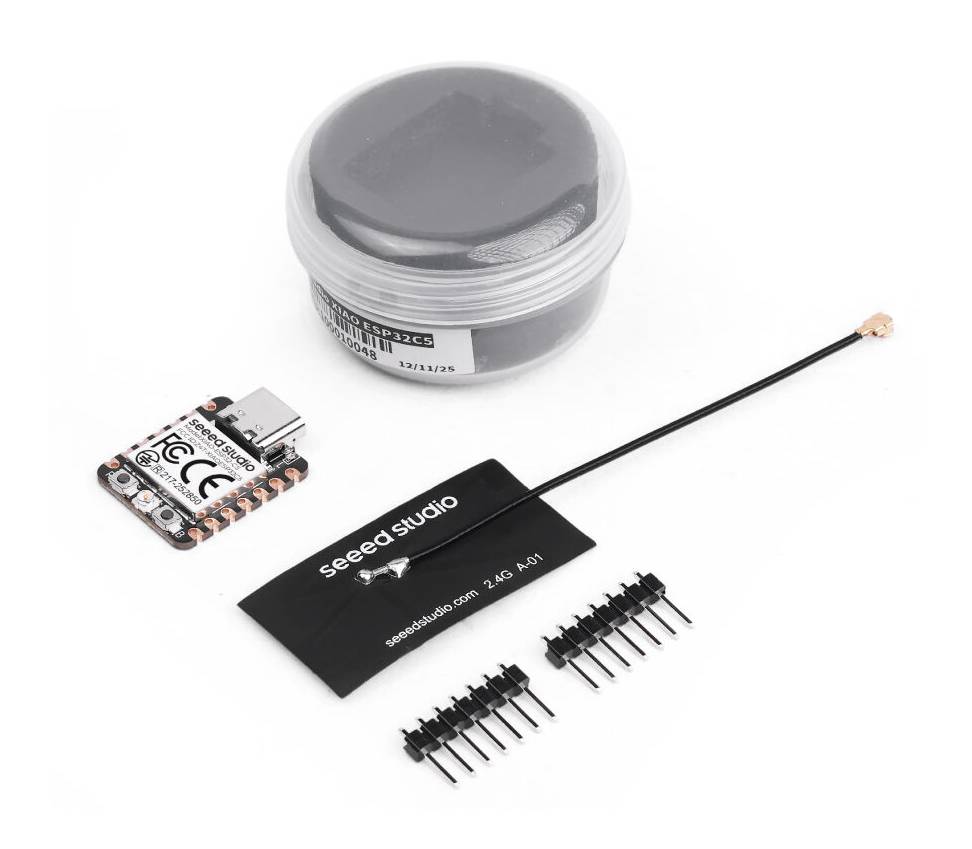

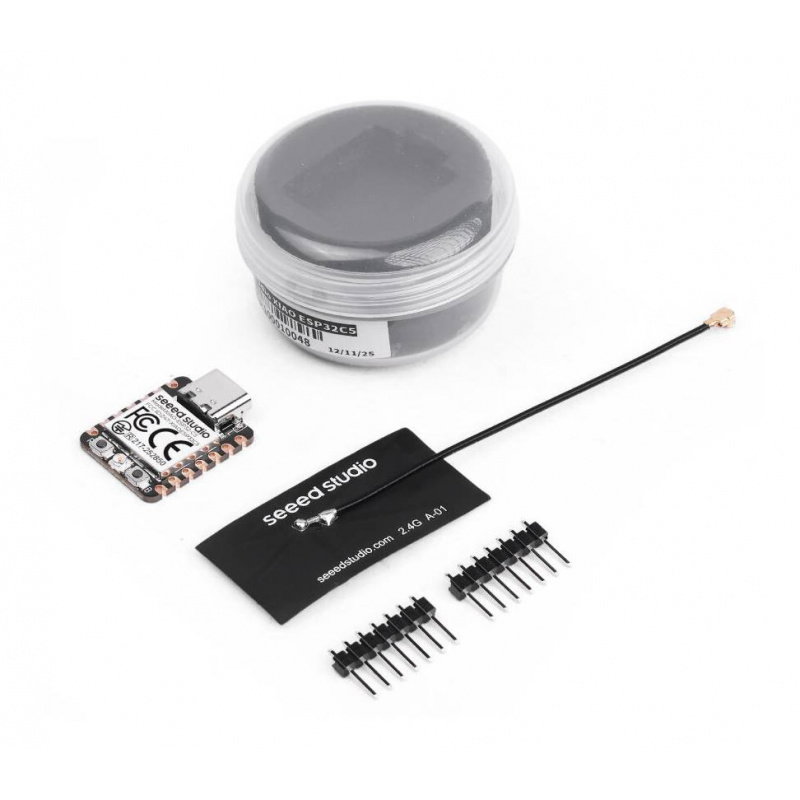

Im Set enthaltene Elemente.
Technische Spezifikationen des Xiao ESP32-C5
- Mikrocontroller: ESP32-C5HR8
- Architektur: 32-Bit RISC-V
- Hauptkern-Betriebsfrequenz: bis zu 240 MHz
- Betriebsfrequenz des LP-Kerns: bis zu 48 MHz
- Speicher: 384 KB SRAM, 320 KB ROM, 8 MB Flash, 8 MB PSRAM
- Drahtlose Konnektivität: WiFi 6 (2,4 GHz und 5 GHz), Bluetooth 5 LE, ZigBee, Thread
- Unterstützte Protokolle: Matter, HomeKit, MQTT
- Anzahl der GPIOs: 11
- Analoge Eingänge des ADC: 5
- Schnittstellen: I2C, SPI, UART, JTAG
- Antennenanschluss: U.FL
- Tasten: BOOT, RESET
- LEDs: Benutzer-LED, Lade-LED
- Stromversorgung über USB Typ-C: 5 V
- Batteriebetriebene Stromversorgung: 3,7 V
- Stromverbrauch im Tiefschlafmodus über USB: 375 µA
- Stromverbrauch im Tiefschlafmodus aus der Batterie: 15 µA
- Betriebstemperatur: 0 °C bis 85 °C
- Abmessungen: 21 x 17,8 mm
Inhalt des Sets
- Seeed Xiao ESP32-C5 Modul
- 2,4-GHz-FPC-Antenne
- Goldpin-Streifen - 2 Stück.
