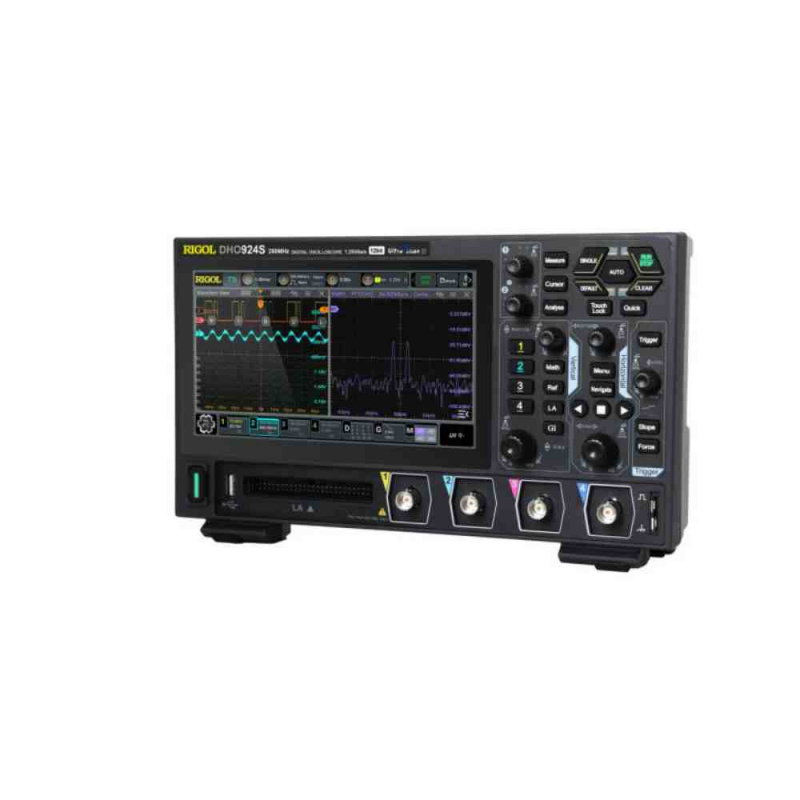

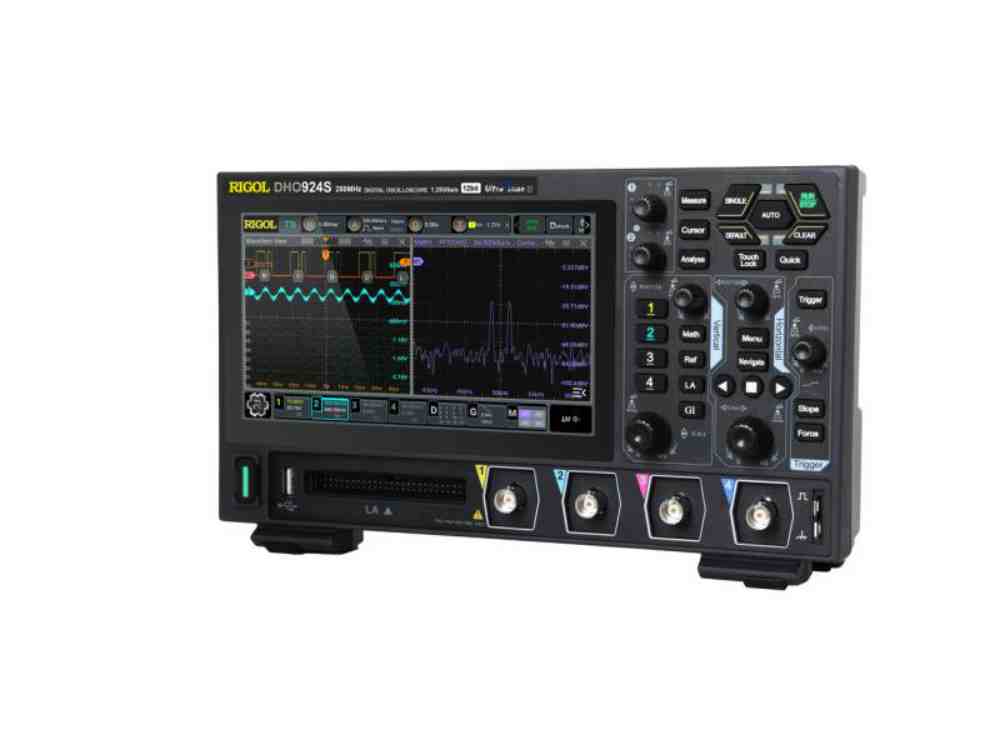

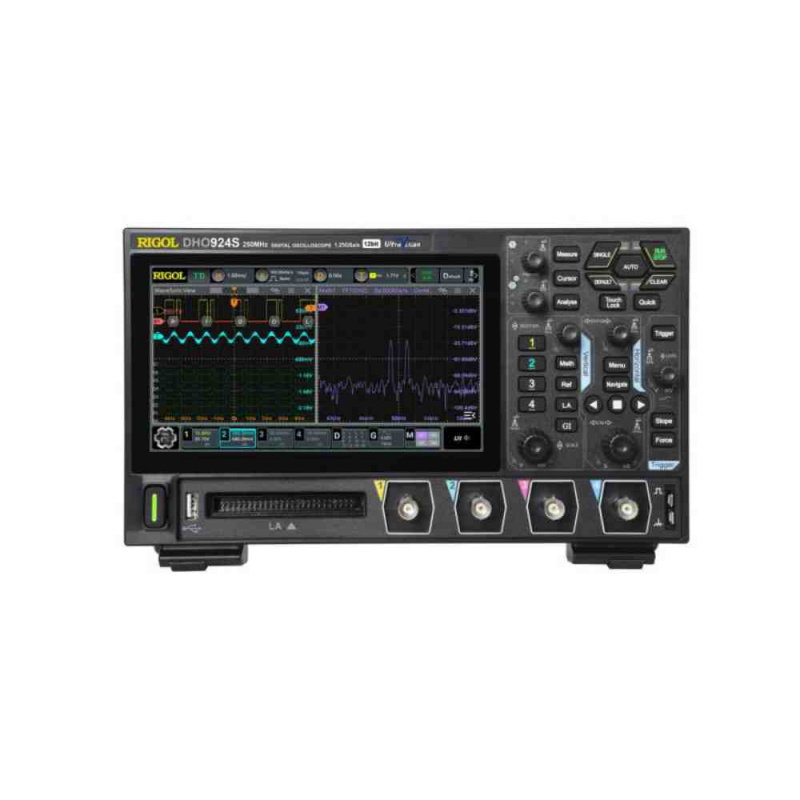

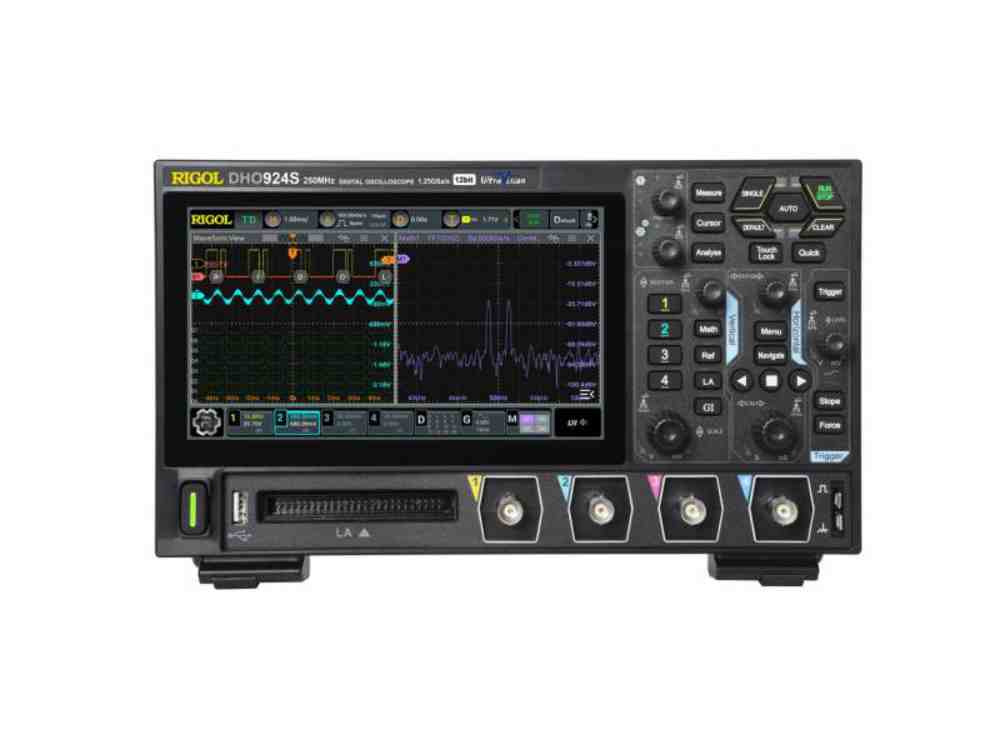

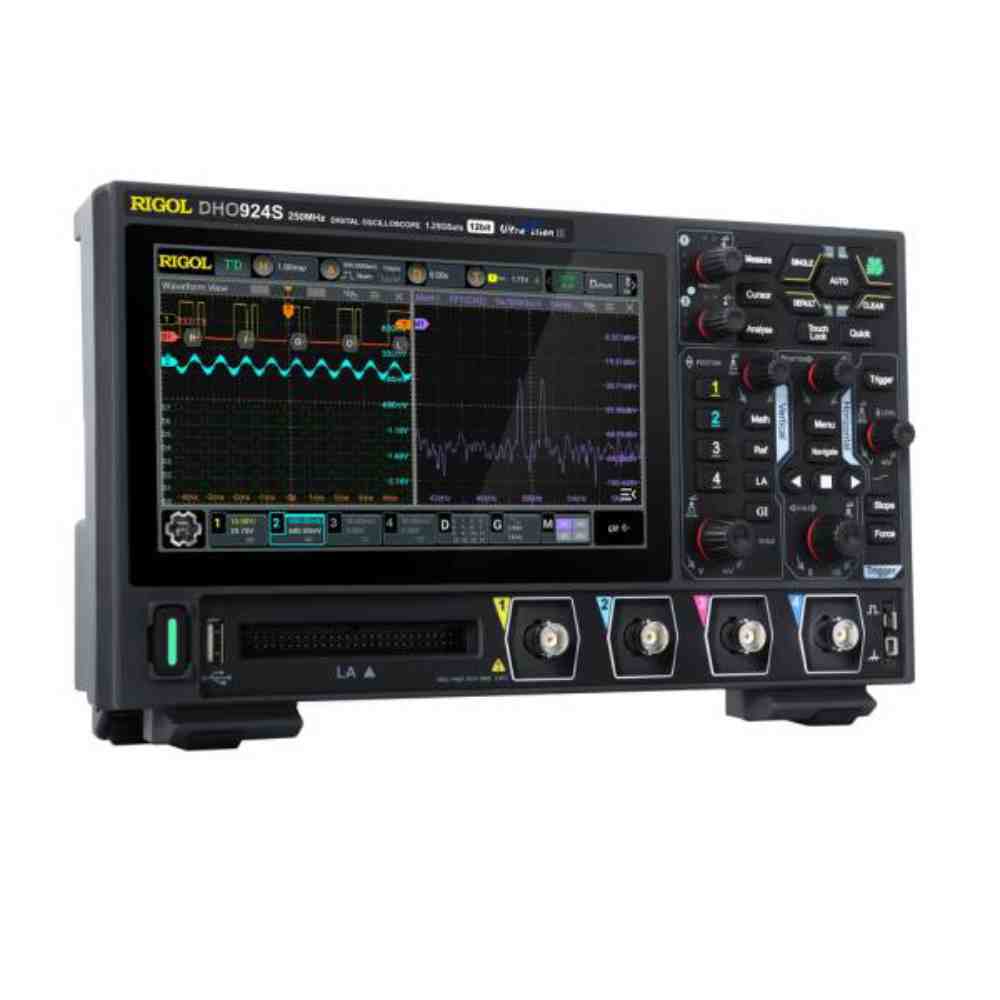

Produktbeschreibung: RIGOL DHO924S Digitaloszilloskop – 4 Kanäle, 250 MHz, 1,25 GSa/s, 12 Bit, AWG 25 MHz
Das Oszilloskop der Rigol DHO924S DHO900- Serie ist ein modernes Messgerät für Labore, Elektronikreparaturwerkstätten , Forschungs- und Entwicklungsabteilungen, die technische Ausbildung und das Testen eingebetteter Systeme. Seine 12-Bit-Vertikalauflösung mit 4096 Quantisierungsstufen ermöglicht eine komfortablere Beobachtung kleiner Signale und subtiler Signalveränderungen als herkömmliche 8-Bit-Oszilloskope. Die Bandbreite von 250 MHz, 4 analoge Kanäle und die Abtastrate von bis zu 1,25 GSa/s bieten umfassende Diagnosemöglichkeiten für den täglichen Einsatz in der Elektronik.
Das Modell DHO924S verfügt über einen integrierten 1-Kanal-AWG-25-MHz-Funktionsgenerator , eine Bode-Diagramm-Analysefunktion, Dekodierung gängiger serieller Busse und 16 digitale Kanäle, die nach Verwendung des Logik-Tastkopfs PLA2216 zur Verfügung stehen . Ein 7-Zoll-Touchscreen mit einer Auflösung von 1024 x 600 Pixeln , ein Menü in Polnisch, USB-, LAN- und HDMI-Schnittstellen sowie die Möglichkeit der Stromversorgung über den USB-Typ-C-Anschluss erhöhen den Arbeitskomfort sowohl am Schreibtisch als auch im Außeneinsatz.
RIGOL DHO924S Digitaloszilloskop - 4 Kanäle, 250 MHz, 1,25 GSa/s, 12 Bit, AWG 25 MHz. Das Oszilloskop Rigol DHO924S aus der Serie DHO900 ist ein modernes Messgerät, das für Labore, Elektronikservices, Forschungs- und Entwicklungsabteilungen, die technische Ausbildung und das Testen eingebetteter Systeme entwickelt wurde.Besondere Merkmale
- 12-Bit-Vertikalauflösung: 4096 Quantisierungsstufen erleichtern die Analyse kleiner Signale und ermöglichen eine präzisere Beobachtung von Wellenformdetails.
- 250 MHz Bandbreite: Das Oszilloskop ermöglicht die Analyse von Hochgeschwindigkeits-Analogsignalen in Service-, Ausbildungs- und Konstruktionsanwendungen.
- 4 analoge Kanäle: die Möglichkeit, mehrere Messpunkte im getesteten System gleichzeitig zu beobachten
- Abtastrate bis zu 1,25 GSa/s: Hohe Abtastrate ermöglicht präzisere Wellenformerfassung
- Bis zu 50 Mpts Speicher: Die hohe Speichertiefe ermöglicht die detaillierte Aufzeichnung längerer Signalfragmente.
- 25-MHz-AWG-Generator: Der integrierte 1-Kanal-Signalgenerator ermöglicht das einfache Testen von Schaltungen ohne zusätzliche Geräte.
- Bus-Dekodierung: Unterstützung für RS232/UART, I2C, SPI, CAN und LIN beschleunigt die Analyse digitaler Kommunikationsschnittstellen.
- 16 digitale Kanäle: Die Möglichkeit zur Analyse digitaler Signale nach dem Kauf der Logiksonde PLA2216.
- Schnelle Erfassung: bis zu 1.000.000 WFMS/s im UltraAcquire-Modus
- 7-Zoll-Touchscreen: Kapazitiver Bildschirm mit 1024 x 600 Pixeln gewährleistet komfortable Bedienung und klare Darstellung von Wellenformen.
- Polnisches Menü: einfachere Bedienung für Nutzer in Bildungseinrichtungen, im Dienstleistungssektor und in Laboren
- Kommunikationsschnittstellen : USB-Gerät, USB-Host, LAN und HDMI als Standard.
- Stromversorgung über USB Typ-C: Ermöglicht die Stromversorgung Ihres Geräts über ein kompatibles Netzteil oder eine Powerbank.
Praktische Anwendungen
Das RIGOL DHO924S eignet sich für die Diagnose elektronischer Schaltungen, die Analyse analoger und digitaler Signale, die Gerätewartung, die Entwicklung eingebetteter Schaltungen und das Testen von Kommunikationssystemen. Dank Bus-Decodierung und der Möglichkeit, mit einem Logik-Tastkopf zu arbeiten, eignet sich das Gerät zur Analyse von Mikrocontrollern und Kommunikationsschnittstellen. Steuerungssysteme und Automatisierungssysteme.

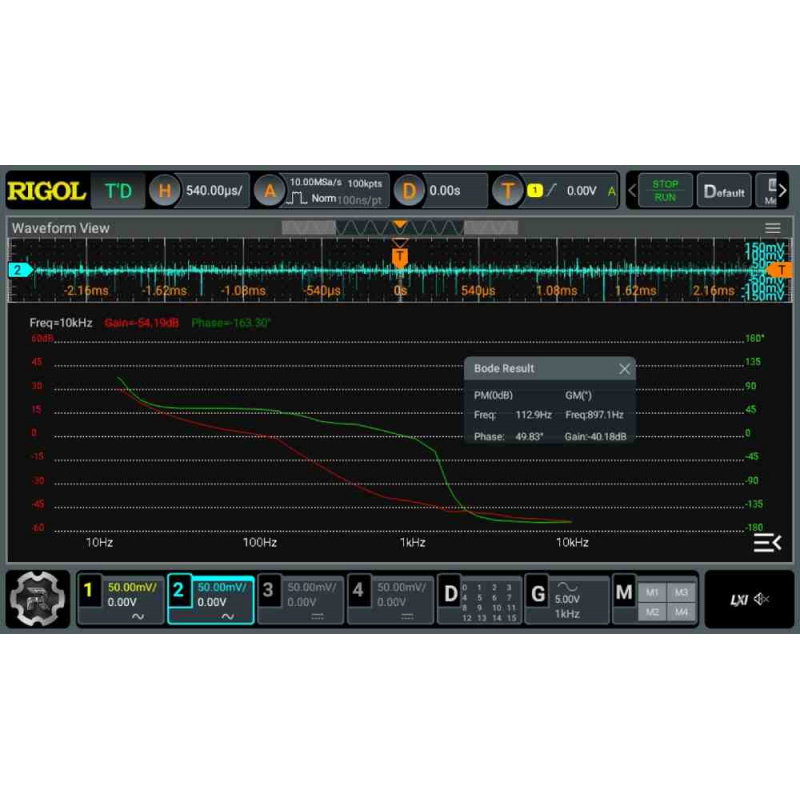

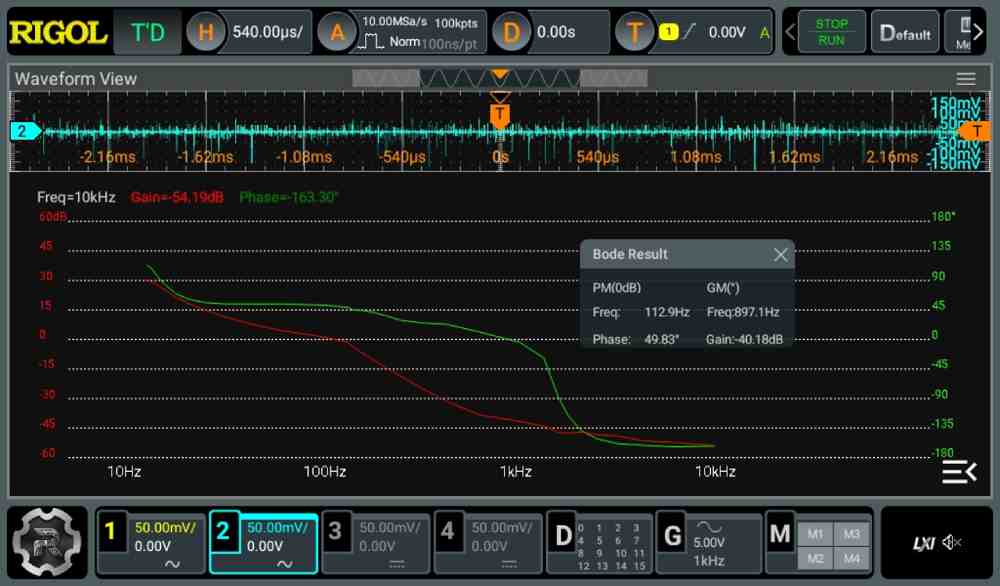

Das Oszilloskop eignet sich auch hervorragend für Klassenzimmer, Labore und Forschungs- und Entwicklungsabteilungen. Der integrierte AWG-Generator, die Bode-Analyse, das Histogramm, die Wellenformsuche und die erweiterten Triggerfunktionen ermöglichen die Verwendung eines einzigen kompakten Geräts für vielfältige Messaufgaben.
Der DHO924S verfügt über einen eingebauten 1-Kanal-25-MHz-AWG-Funktionsgenerator, Bode-Diagramm-Analyse, Dekodierung gängiger serieller Busse und 16 digitale Kanäle, die mit der Logiksonde PLA2216 angesteuert werden können.
Ein 7-Zoll-Touchscreen mit einer Auflösung von 1024 x 600 Pixeln, ein Menü in polnischer Sprache, USB-, LAN- und HDMI-Schnittstellen sowie die Möglichkeit der Stromversorgung über einen USB-Typ-C-Anschluss erhöhen den Arbeitskomfort sowohl am Schreibtisch als auch im Außeneinsatz.Technische Spezifikationen
- Modell: DHO924S
- Serie: DHO900
- Gerätetyp: digitales Oszilloskop
- Vertikale Auflösung: 12 Bit
- Anzahl der analogen Kanäle: 4
- Analoge Bandbreite: 250 MHz
- Maximale Abtastrate: 1,25 GSa/s für einen Kanal
- Abtastrate für zwei Kanäle: 625 MSa/s
- Abtastrate für alle Kanäle: 312,5 MSa/s
- Maximale Speichertiefe: 50 Mpts pro Kanal
- Speicher für zwei Kanäle: 25 Mpts
- Speicher für alle Kanäle: 10 Mpts
- AWG-Generator: 1-Kanal, 25 MHz
- Digitale Kanäle: 16, erfordert Logiksonde PLA2216
- Vertikaler Empfindlichkeitsbereich: 200 µV/div bis 10 V/div
- Maximale Aufnahmerate: 1.000.000 WFMS/s im UltraAcquire-Modus
- Vektorerfassungsrate: 30.000 wfms/s
- Display: 7-Zoll-kapazitiver Touchscreen
- Bildschirmauflösung: 1024 x 600 Pixel
- Intensitätsbewertung: 256 Stufen
- Bus-Dekodierung: RS232/UART, I2C, SPI, CAN, LIN
- Zusätzliche Funktionen: Bode-Diagramm-Analyse, Histogramm, digitale Signalanalyse, Wellenformsuche und Navigation
- Schnittstellen: USB-Gerät, USB-Host, LAN, HDMI
- Stromversorgung: USB-Typ-C-Anschluss
- Menü: Polnische Sprache
- Abmessungen: 265,35 x 161,75 x 77,38 mm
- Gewicht: 1,78 kg
Inhalt des Sets
- RIGOL DHO924S Oszilloskop - 1 Stück
- Netzteil – 1 Stück
- Erdungskabel mit Bananenstecker – 1 Stück
- PVP2350 350 MHz passiver Tastkopf – 4 Stück
