Produktbeschreibung: LPS28DFW - I2C-Drucksensor - STEMMA QT / Qwiic - Adafruit 6067
Das Adafruit LPS28 ist ein modernes Modul mit dem Sensor LPS28DFW , der sich durch einen deutlich größeren Messbereich als herkömmliche barometrische Sensoren auszeichnet. Er ermöglicht Druckmessungen bis zu 4060 hPa und eignet sich daher für Anwendungen in Hochdruckumgebungen wie Unterwasserrobotik oder Forschungsprojekten. Der Sensor bietet hohe Präzision und geringes Rauschen sowie schnelle Abtastraten von bis zu 200 Hz . Dank der I²C- Schnittstelle und der STEMMA QT/ Qwiic -Anschlüsse ist die Integration in Mikrocontroller schnell und einfach. Der Sensor verfügt über eine integrierte Temperaturkompensation und einen Metallanschluss für den Anschluss dünner, flexibler Kabel für präzise Druckmessungen. Durch die Verwendung eines speziellen Schutzgels ist das Sensorelement beständig gegen hohe Drücke (bis zu 10.000 hPa) und ausgewählte Chemikalien. Das Modul ist mit 3,3-V- und 5-V -Logik kompatibel und somit eine universelle Lösung für Elektronikbegeisterte.

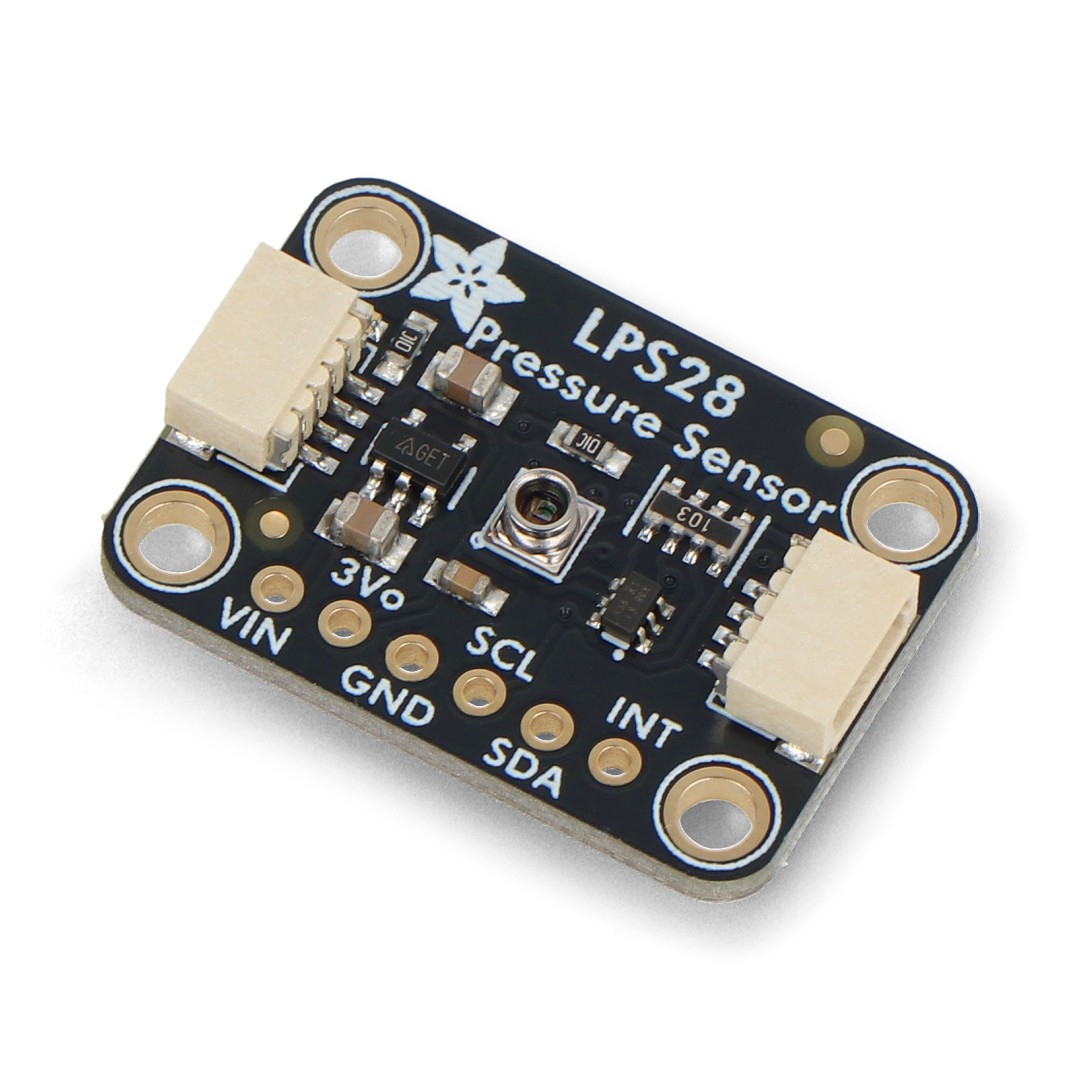

LPS28DFW - I2C Drucksensor - STEMMA QT / Qwiic - Adafruit 6067.

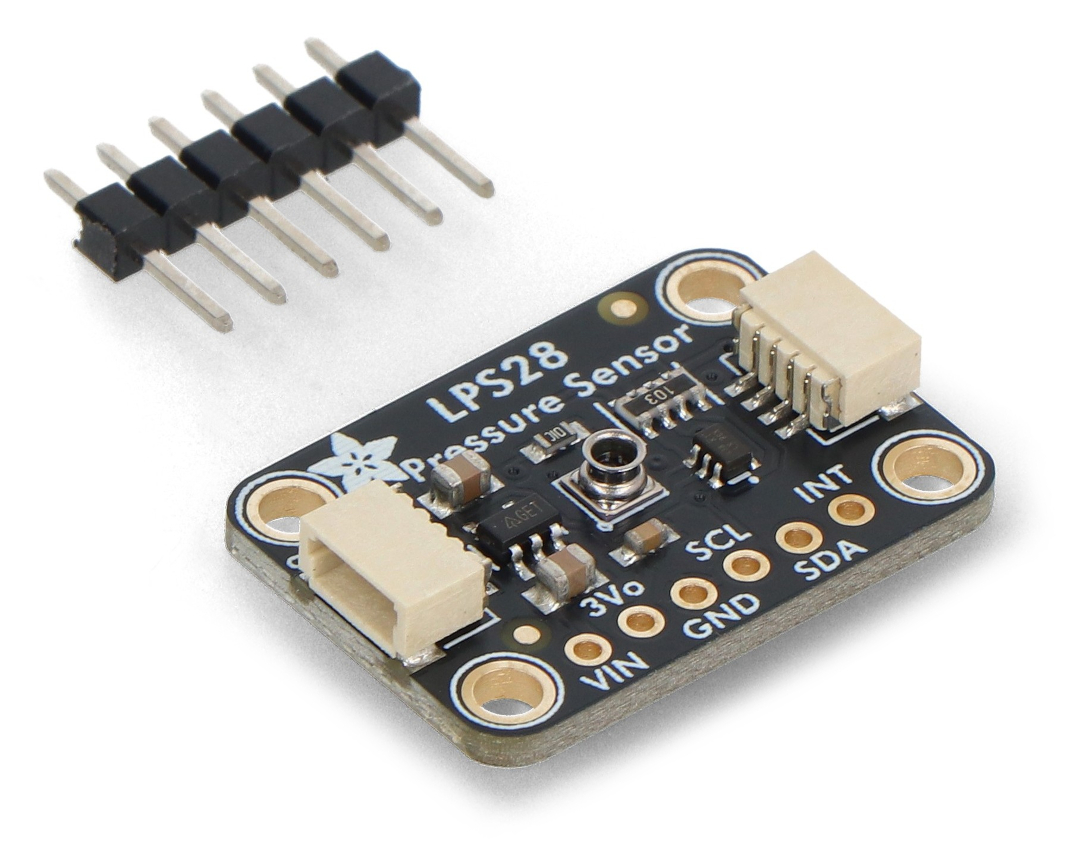

Der Sensor verfügt über eine Metallöffnung, an die ein dünner Schlauch angeschlossen werden kann, um den Druck abseits der Lötstelle zu messen.
Hauptmerkmale des Drucksensors
- Druckmessbereich : von 260 hPa bis 4060 hPa – ideal für Unterwasseranwendungen
- Hohe Genauigkeit : ±0,5 hPa – präzise Höhenmessungen
- Auflösung : 24-Bit-Lesung
- Niedriger Geräuschpegel : 0,32 Pa
- Abtastrate : 1 Hz bis 200 Hz
- Schnittstelle : I2C und MIPI I3C
- Anschlüsse : STEMMA QT / Qwiic – kein Löten erforderlich
- Stromversorgung : 3,3 V und 5 V

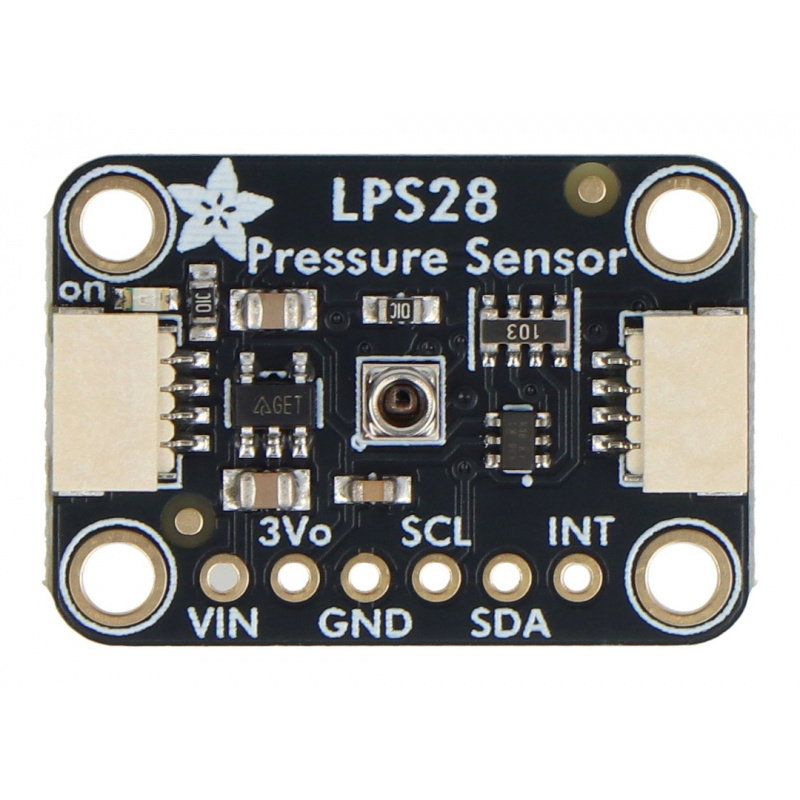

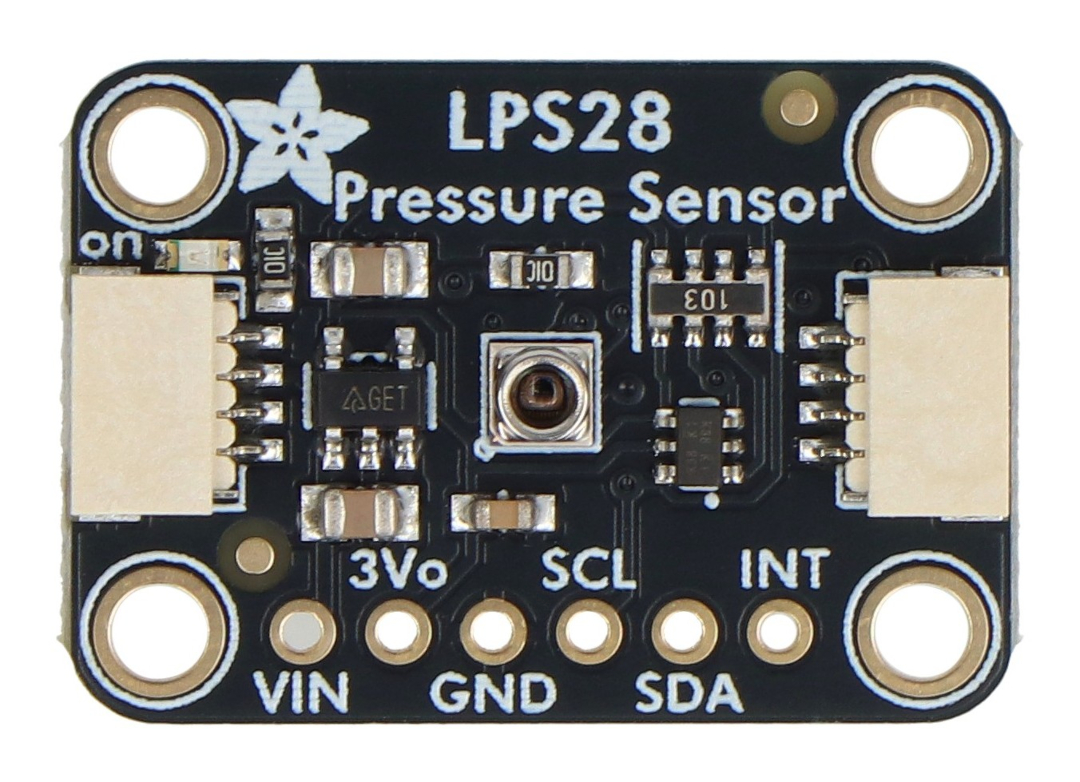

Pinbelegung und Schnittstellen des Drucksensors LPS28

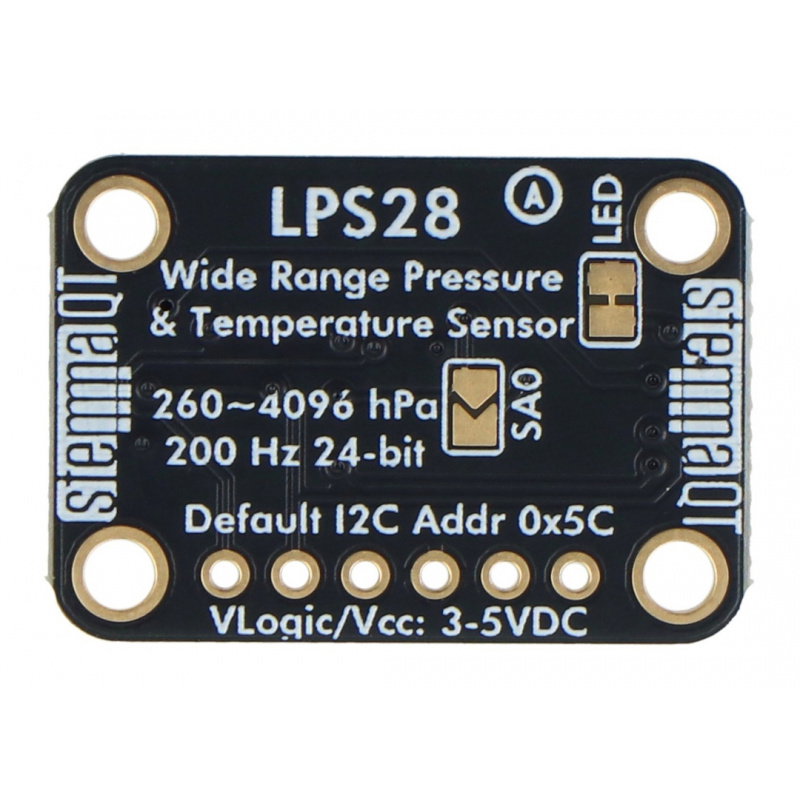

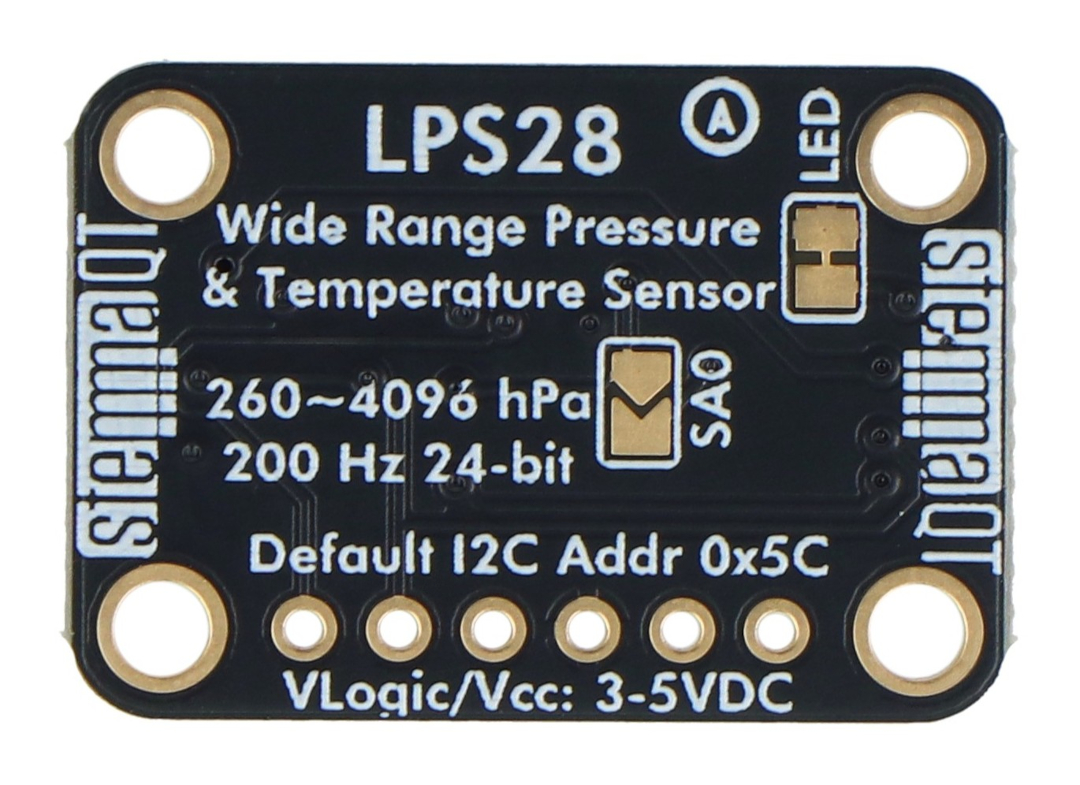

Das Modul verfügt über einen vollständigen Satz von Pins zur einfachen Integration mit Mikrocontrollern . Der VIN-Pin dient der Stromversorgung, während der 3Vo-Pin 3,3 V liefert. Die Kommunikationsleitungen SCL und SDA unterstützen die I²C-Schnittstelle und besitzen integrierte Pull-up-Widerstände, die mit 3,3-V- und 5-V-Logik kompatibel sind . Ein INT-Pin steht für Hardware-Interrupts zur Verfügung. Mit Jumper SA0 kann die I²C-Adresse von 0x5C auf 0x5D geändert werden . Klassische 2,54-mm -Goldpin -Steckverbinder ermöglichen die Montage auf Steckplatinen, während STEMMA QT/Qwiic -Steckverbinder eine schnelle, lötfreie Verbindung gewährleisten.

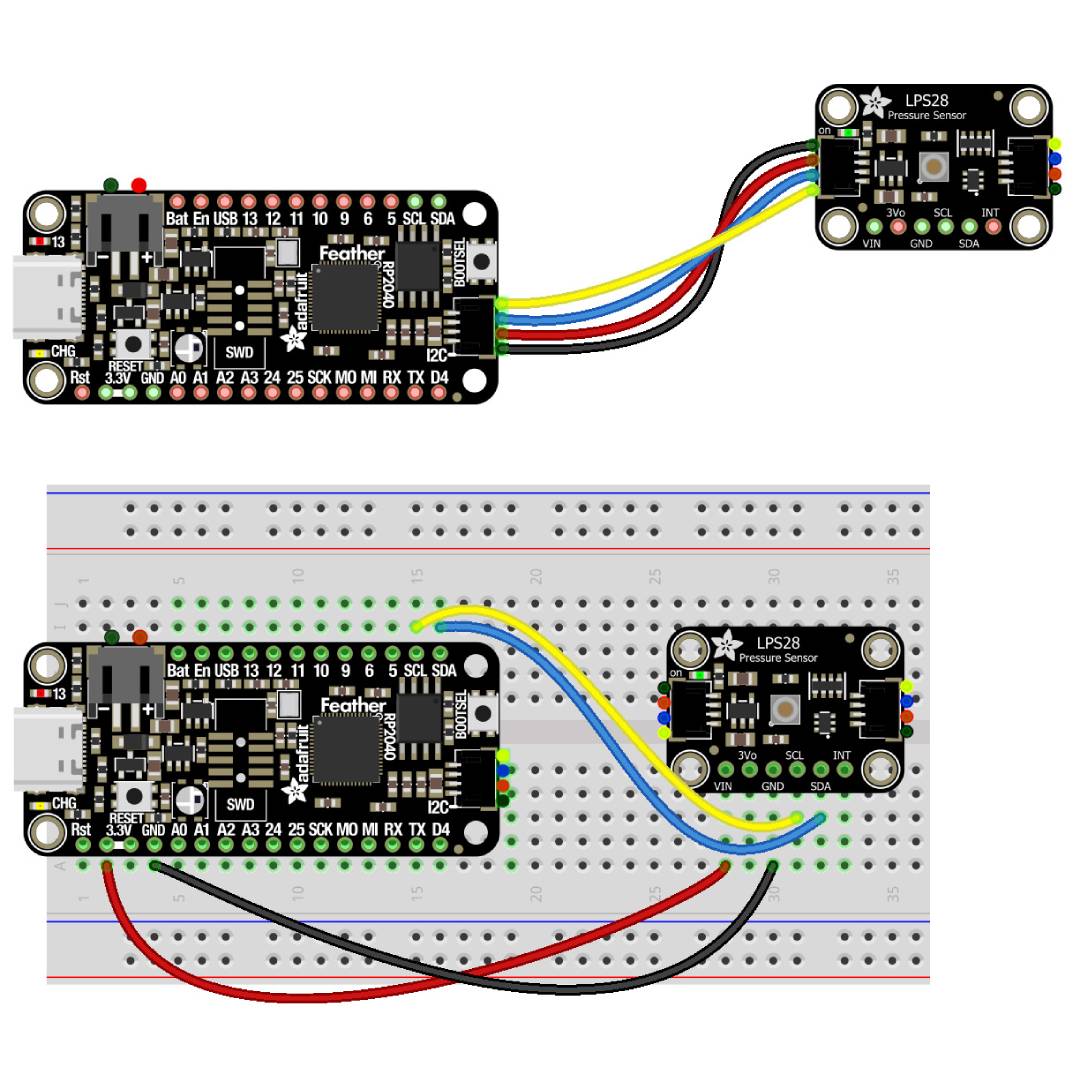

Der Sensor kann über STEMMA QT-Steckverbinder oder Standard-Anschlusskabel angeschlossen werden.
Adafruit LPS28 Kompatibilität und Programmierung
Der Sensor ist kompatibel mit Plattformen wie Arduino , Raspberry Pi und Mikrocontrollern , die CircuitPython unterstützen . Dank der I2C-Schnittstelle sind für die Kommunikation nur wenige Drähte erforderlich, was die Systementwicklung vereinfacht. Der Hersteller stellt fertige Bibliotheken für Arduino und CircuitPython/Python bereit, sodass Sie schnell loslegen können. FIFO-Speicher, Interrupts und die Unterstützung verschiedener Abtastraten ermöglichen die Anpassung des Betriebs an diverse Anwendungen.
Technische Spezifikationen des Drucksensors
- Sensortyp: Druck
- Chip: LPS28DFW
- Messbereich (Modus 1): 260 hPa bis 1260 hPa
- Messbereich (Modus 2): 260 hPa bis 4060 hPa
- Genauigkeit: ±0,5 hPa
- Rauschen: 0,32 Pa
- Auflösung: 24 Bit
- Frequenz: 1 Hz bis 200 Hz
- Schnittstelle: I2C, MIPI I3C
- I2C-Adresse: 0x5C (Standard) / 0x5D
- Stromversorgung: 3,3 V / 5 V
- Abmessungen: 25,4 x 17,8 x 4,8 mm
- Gewicht: 1,8 g

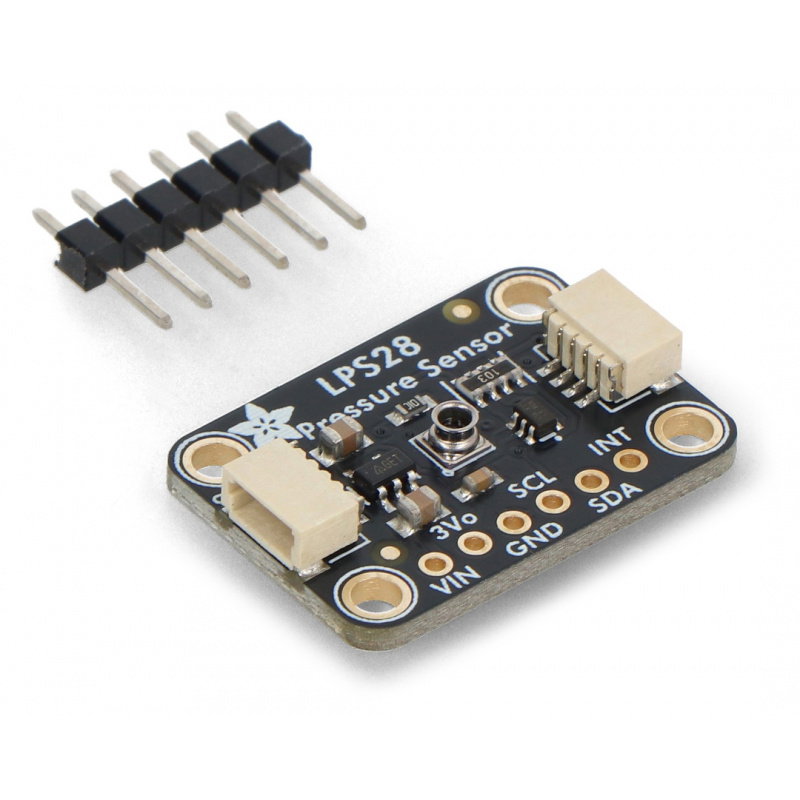

Inhalt des Sets
- Adafruit LPS28 Modul (LPS28DFW)
- Goldpin-Leiste 1 x 6-polig, Rastermaß 2,54 mm
Im Set enthaltene Elemente.
