Index: SEG-28592
EAN: 4250236820897

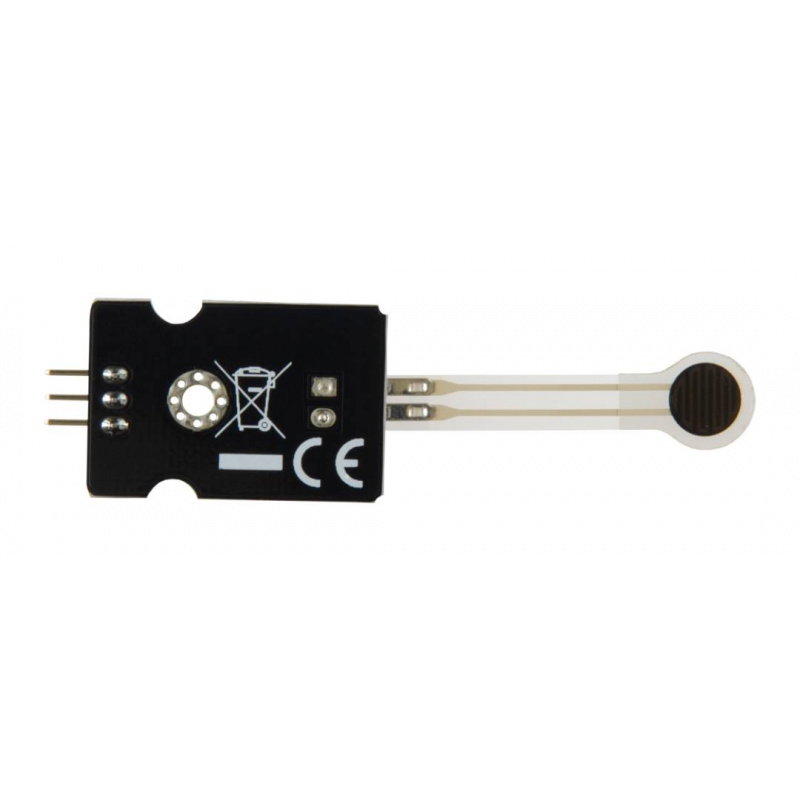

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

Der SEN-Pressure20 ist ein analoger Dünnschicht-Drucksensor, der Kräfte von 0 kg bis 20 kg messen kann. Der Sensor misst den Widerstand in Abhängigkeit vom Druck und erzeugt daraus ein analoges Spannungssignal, das von Mikrocontrollern verarbeitet werden kann. Dank seiner flexiblen und wasserdichten Bauweise eignet sich das Modul ideal für Roboterprojekte, Messsysteme, Automatisierung und DIY-Lösungen mit Arduino, Raspberry Pi und ESP32 .

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

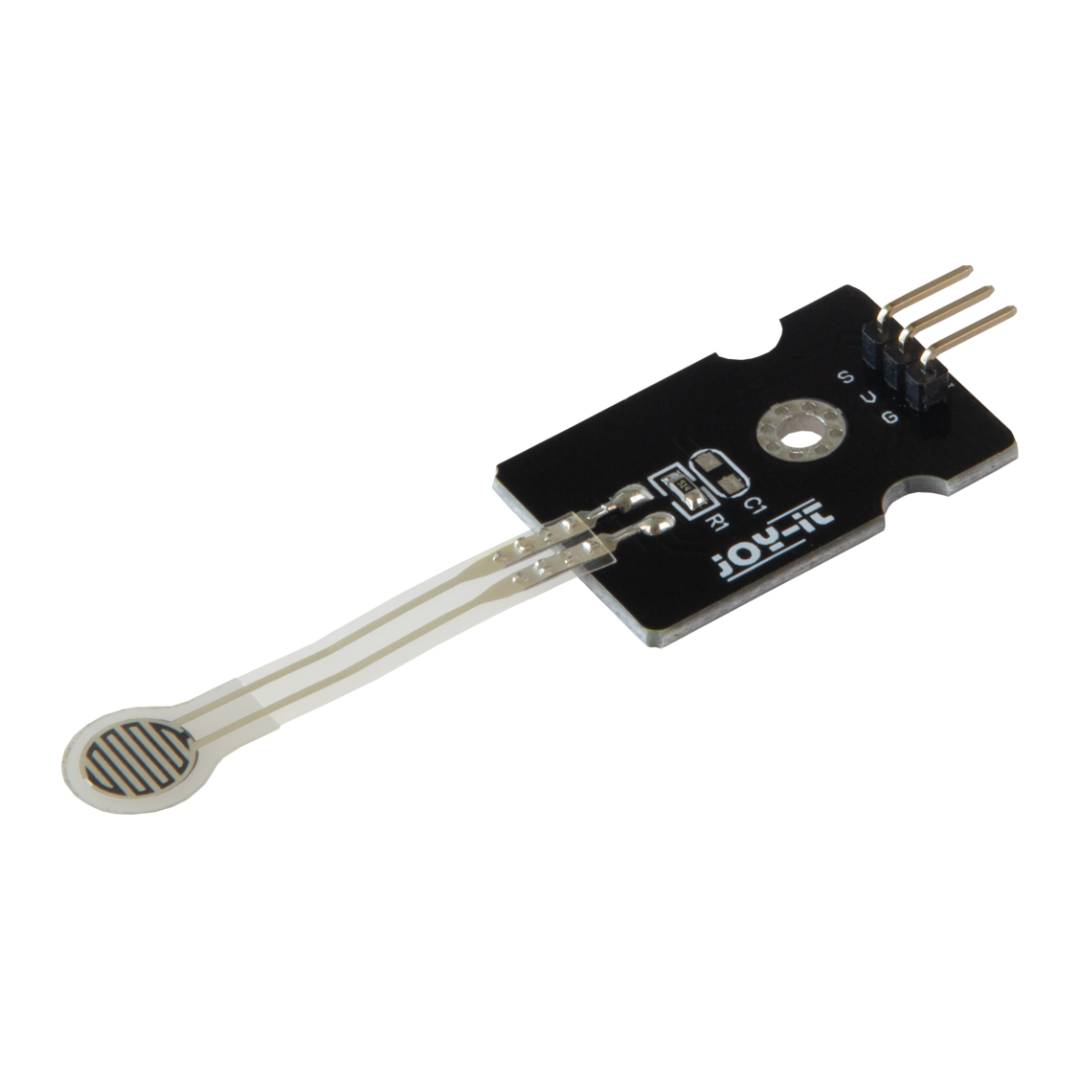

Der SEN-Pressure20 ist ein hochempfindlicher Drucksensor, der auf analoger Widerstandsmessung basiert . Mit steigendem Druck ändert sich der Widerstand des Sensorelements, was zu einer Spannungsänderung am Analogausgang führt. Dies ermöglicht die präzise Überwachung von Lasten, Druckkräften oder Oberflächenkontakten im Bereich von 0 kg bis 20 kg . Der Sensor verfügt über eine flexible und wasserdichte Messfläche mit einer Dicke von weniger als 0,25 mm . Er ist unempfindlich gegenüber elektrostatischen und magnetischen Störungen und kann daher auch in anspruchsvollen Umgebungen eingesetzt werden. Das Modul ist mit gängigen Mikroprozessorplattformen kompatibel und eignet sich sowohl für einfache Bildungsprojekte als auch für komplexe Automatisierungs- und Robotersysteme.

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20.

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

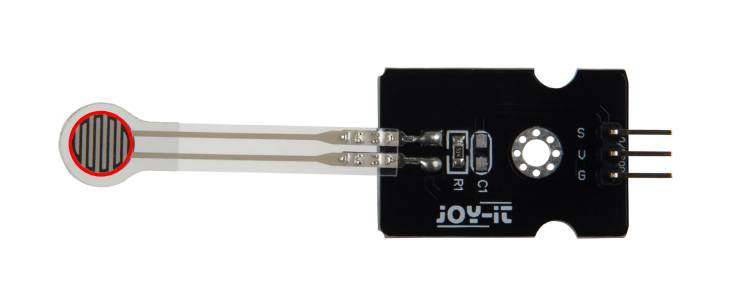

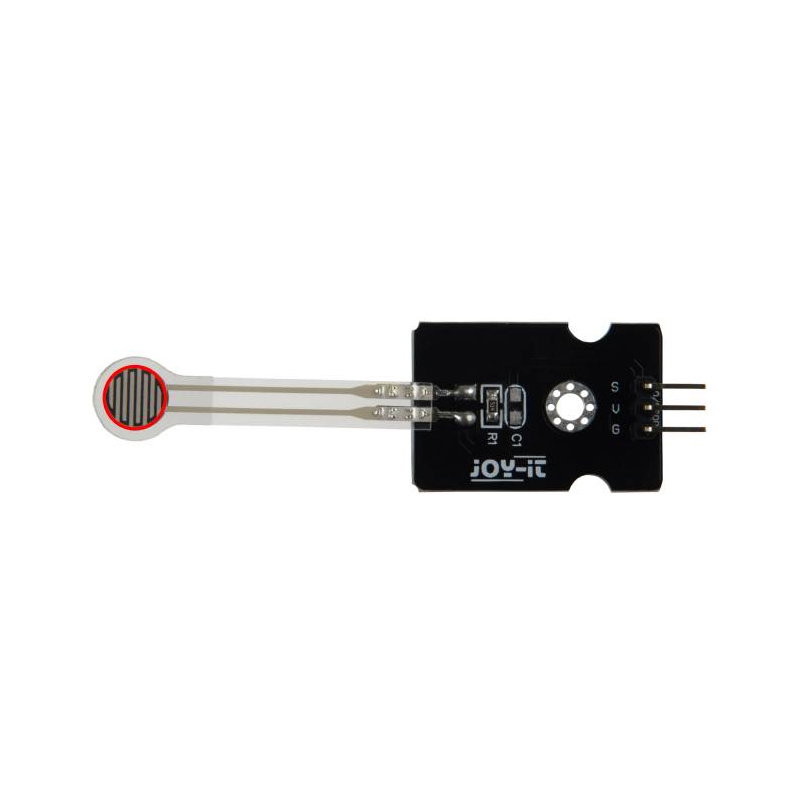

Der Messteil (rot markiert) hat einen Durchmesser von 7,5 mm.

Hauptmerkmale des Drucksensors

  • Messbereich von 0 kg bis 20 kg : Möglichkeit zur Messung von Druck und Last in einem weiten Bereich
  • Analoger Spannungsausgang : Einfaches Auslesen der Daten durch Mikrocontroller und ADC-Module
  • Hohe Messempfindlichkeit : schnelle Reaktion auf Druckänderungen
  • Flexibles Design : Kann in nicht standardmäßigen Designs und mobilen Geräten installiert werden.
  • Wasserdichte Sensoroberfläche : höhere Beständigkeit gegenüber Umwelteinflüssen
  • Keine elektrostatischen oder magnetischen Störungen : stabiler Betrieb in verschiedenen Anwendungen
  • Schnelle Reaktionszeit von unter 1 ms : rasche Erkennung von Druckänderungen
  • Hohe Langlebigkeit : Lebensdauer bis zu ca. 1.000.000 Messungen

Sensor-Pinbelegung und Anschlussmethode

Das SEN-Pressure20-Modul verfügt über drei Pins für den schnellen Anschluss an Mikroprozessorplattformen und eingebettete Systeme. Der „+“-Pin liefert eine Spannung zwischen 3,3 V und 5 V , der „I“-Pin dient als Masseanschluss und der „S“-Pin liefert ein analoges Spannungssignal entsprechend dem aktuellen Druck. Bei Arduino kann der Sensor direkt an den analogen Eingang A0 angeschlossen werden. Da der Raspberry Pi keine nativen analogen Eingänge besitzt, ist für den korrekten Betrieb ein Analog-Digital-Wandler (ADC) wie der ADS1115 erforderlich . Dank seiner einfachen analogen Schnittstelle lässt sich das Modul problemlos in einfache Lernprojekte und komplexere Automatisierungssysteme integrieren.

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

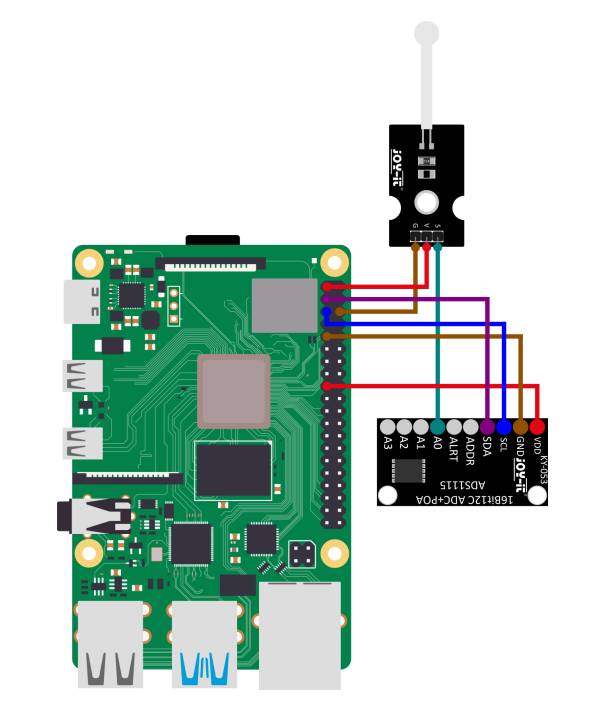

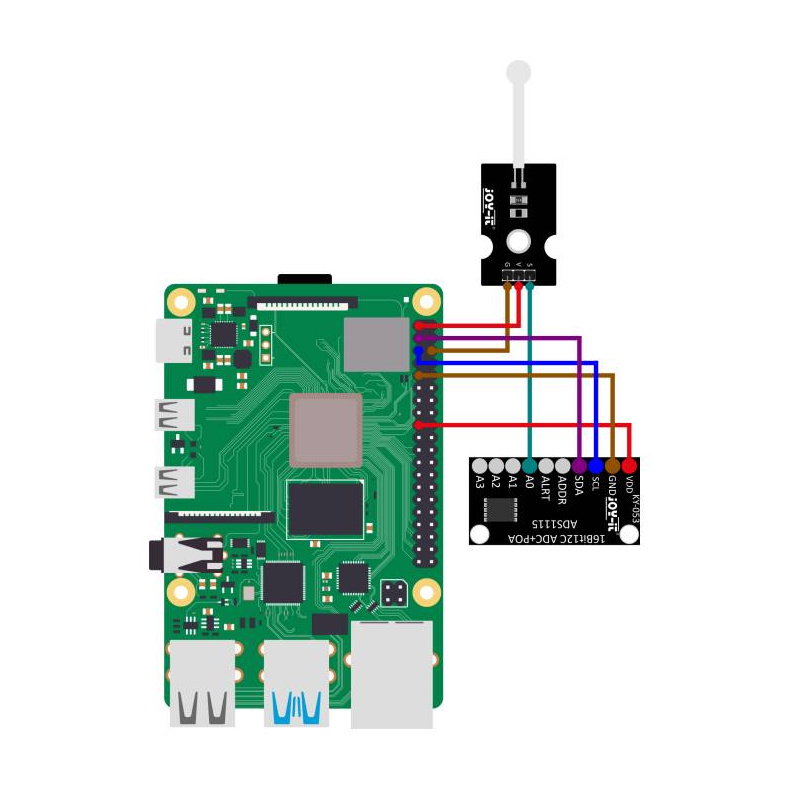

Der Raspberry Pi verfügt über keine analogen Eingänge, daher ist ein Analog-Digital-Wandler erforderlich.

Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

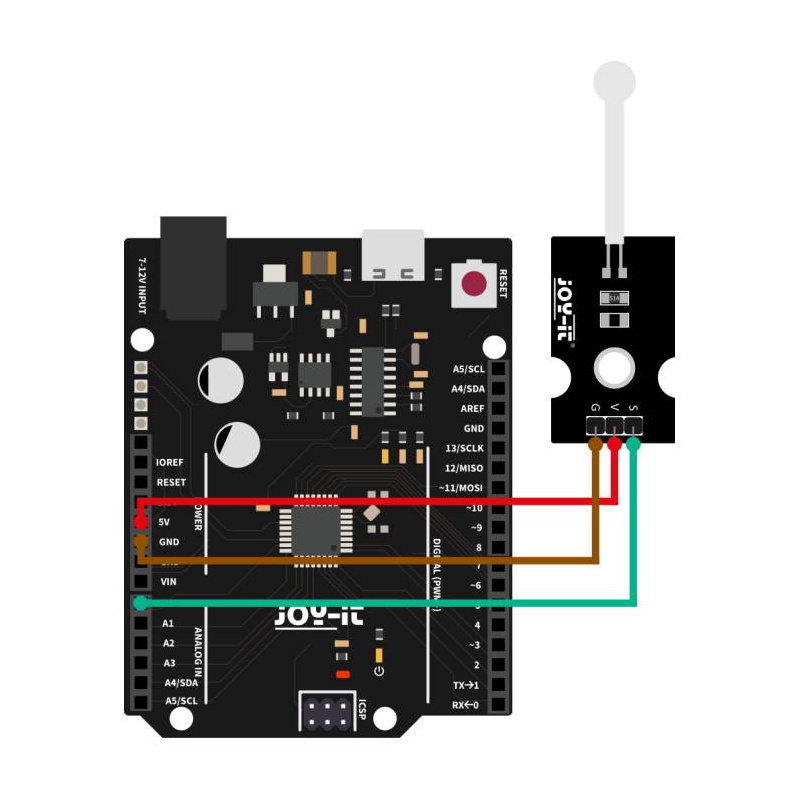

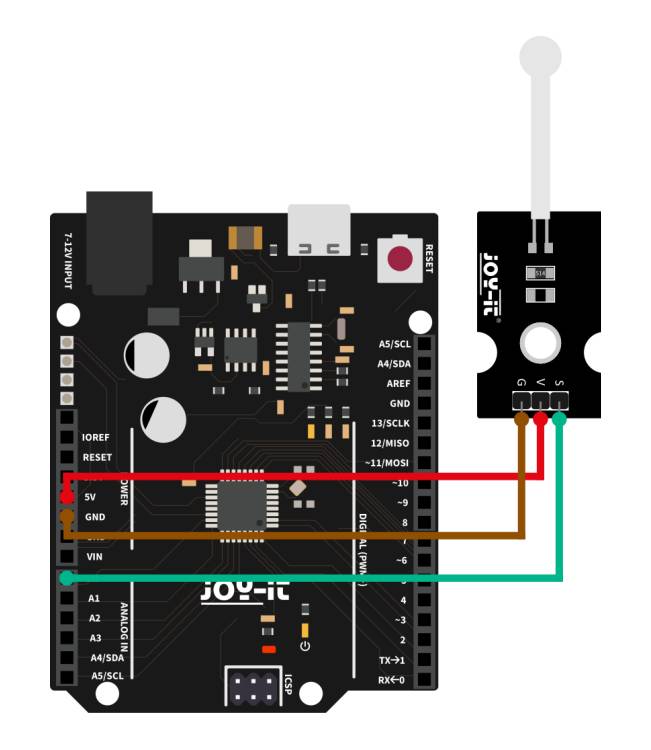

Im Falle von Arduino kann der Sensor direkt an den analogen Eingang angeschlossen werden.

Sensorkompatibilität, Konnektivität und Programmierung

Der SEN-Pressure20 ist mit gängigen Entwicklungsplattformen wie Arduino, Raspberry Pi, ESP32 und anderen Mikrocontrollern mit analogen Eingängen oder externen ADCs kompatibel . Der Sensor lässt sich über die Arduino IDE, MicroPython, CircuitPython und Standard-Python-Bibliotheken für den Raspberry Pi steuern. Der Hersteller stellt fertige Codebeispiele zum Auslesen von Spannungswerten und zur Berechnung des Sensorwiderstands anhand des gemessenen Analogsignals bereit.

Technische Spezifikationen des Drucksensors

  • Messbereich: 0 kg bis 20 kg
  • Ausgangstyp: analoge Spannung
  • Betriebsspannung: 3,3 V bis 5 V
  • Druckauslösepunkt: 300 g bis 350 g
  • Messgenauigkeit: ±2,5 %
  • Reaktionszeit: weniger als 1 ms
  • Wiederherstellungszeit: weniger als 15 ms
  • Dicke der Messschicht: weniger als 0,25 mm
  • Messflächendurchmesser: 7,5 mm
  • Betriebstemperatur: -20 °C bis 60 °C
  • Haltbarkeit: ca. 1.000.000 Messungen
  • Kompatibilität: Arduino, Raspberry Pi, ESP32 und andere Plattformen
  • Wasserdicht: Ja
  • Abmessungen: 75 x 20 x 9 mm

Inhalt des Sets

  • 1x SEN-Pressure20 Drucksensor
Drucksensor - 20 kg rund 7,5 mm - Joy-IT SEN-Pressure20

Der Sensor eignet sich für Roboterprojekte, Touch-Schnittstellen, Sicherheitssysteme, intelligente Druckmatten und IoT-Lösungen, die eine schnelle und präzise Druckerkennung erfordern.

Name Wert
Breite 6 cm
Höhe 10 cm
Tiefe 0,5 cm
Gewicht 0,003 kg
