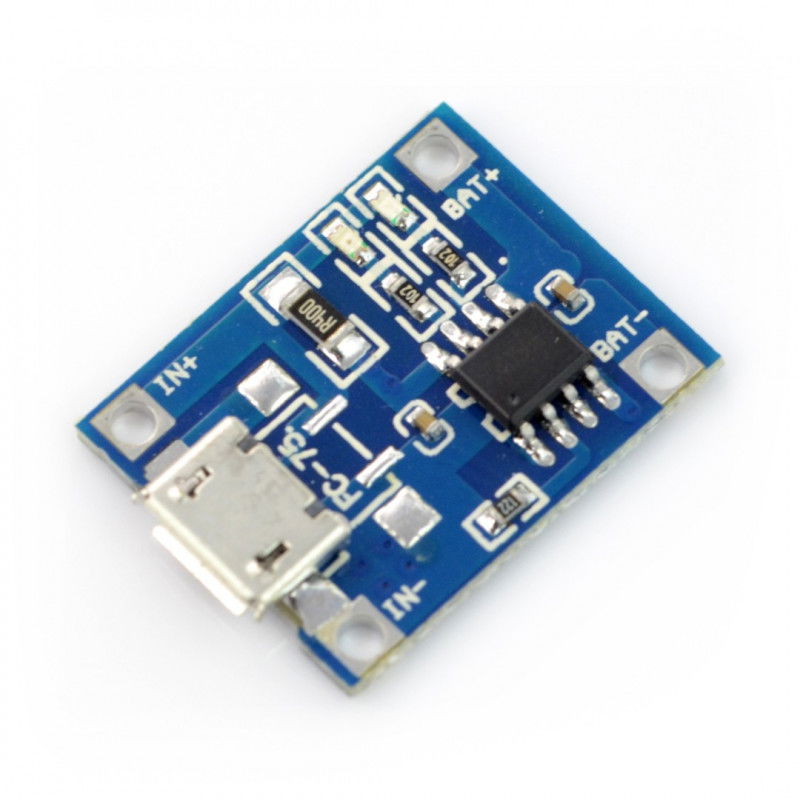

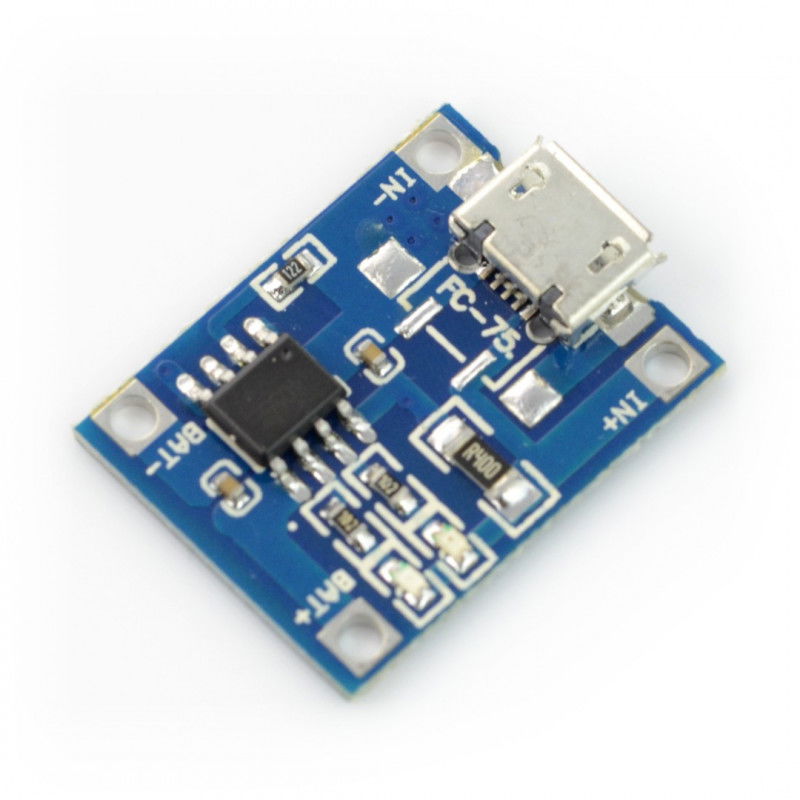

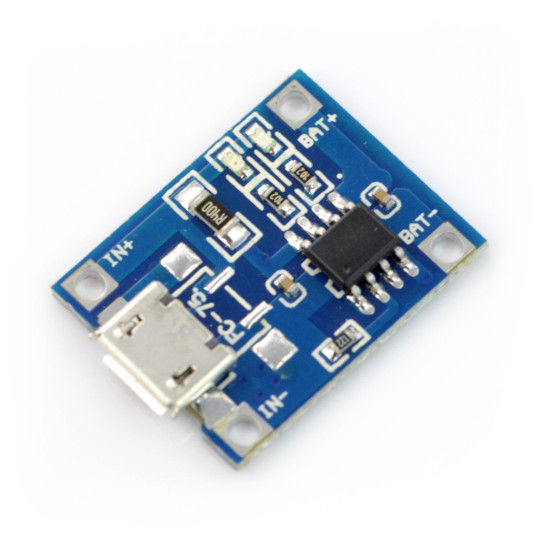

Produktbeschreibung: Li-Ion Ladegerät TP4056 Einzelzelle 1S 3,7 V microUSB
Einfaches Ladegerät für 1-Zellen-Lithium-Ionen-Akkus mit einer Nennspannung von 3,7 V. Der maximale Ladestrom beträgt 1000 mA. Die Schaltung wird über den microUSB-Stecker oder über an die Eingänge IN+ und IN- angeschlossene Kabel mit Strom versorgt.
Anschluss

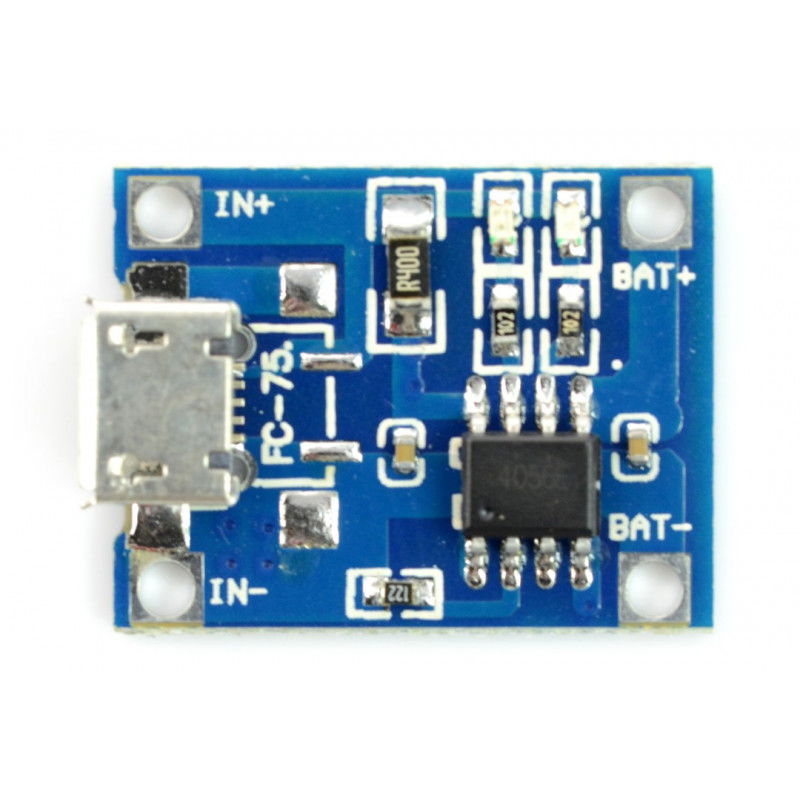

Die Stromversorgung der Schaltung erfolgt über den microUSB-Anschluss oder über Kabel, die an die Eingänge IN+ und IN- angeschlossen werden. Der Li-Ion-Akku muss an die mit BAT+ und BAT- gekennzeichneten Klemmen angeschlossen werden.
Spezifikationen des Ladegeräts
- Chip: TP4056
- Versorgungsspannung: (microUSB- oder IN--Anschlüsse) von 4,5 V bis 5,5 V
- Ladespannung: 4,2 V
- Maximaler Ladestrom: 1 A
- Buchse: microUSB(microUSB-Kabel kann separat erworben werden)
- Zwei Kontrollleuchten
- Rot: Laden
- Grün: voll aufgeladen
- Abmessungen des Moduls 25 x 18 mm
|
Achtung! Überprüfen Sie die Polarität des Steckers, bevor Sie den Akku anschließen. |
