Produktbeschreibung: UART To ETH (B) - UART TTL to Ethernet Konverter - SMD/THT - Waveshare 24276
Ein kleines UART TTL zu Ethernet Interface Konverter Modul vom Hersteller Waveshare. Es wurde für die Integration in industrielle, IoT- und viele andere Geräte entwickelt. Die Verwendung derHalf-Hole-Technik (Castellated-Hole) erleichtert den Einsatz des Moduls in Projekten mit begrenzter Größe, während die Implementierung einfach gehalten wird. Der Embedded-Chip unterstützt Betriebsarten wie TCP-Server, TCP-Client, UDP-Gruppe, UDP und Ethernet, IP, HTTP, ARP, ICMP, PHCP, DNS-Protokolle. Die maximale Übertragungsgeschwindigkeit des UART beträgt 115200 bit/s.
Sehen Sie sich auch die Bedienungsanleitung des Herstellers an!
UART To ETH (B) - UART TTL zu Ethernet Konverter - SMD/THT - Waveshare 24276.

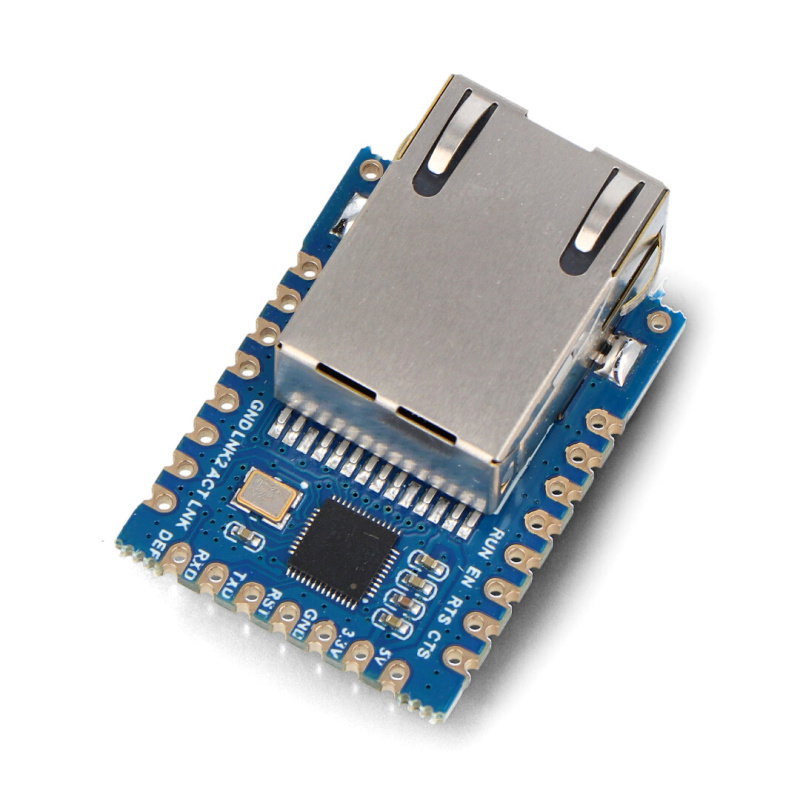

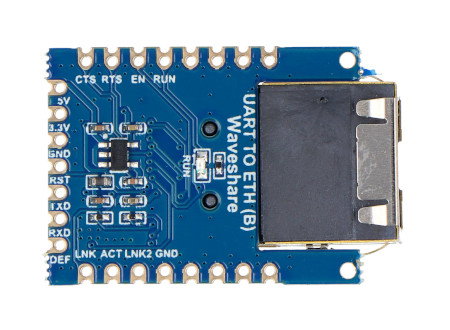

Entwickelt für die Integration in industrielle Geräte.
Hauptmerkmale des UART-TTL-zu-Ethernet-Konverters
- Unterstützung der gängigen Protokolle - Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.
- Breite Anwendung - kann als Server, Modbus-Gateway, MQTT, für Datenerfassung oder IoT-Lösungen verwendet werden.
- Einfache Kommunikation - die TTL-Standard-UART-Schnittstelle erleichtert die Kommunikation mit dem Modul.
- SMD- oder THT-Montage - die Verwendung der Castellated-Hole-Technologie ermöglicht eine einfache Montage auf kleiner Grundfläche.
- Hohe Übertragungsgeschwindigkeit - UART mit bis zu 115200 bit/s.

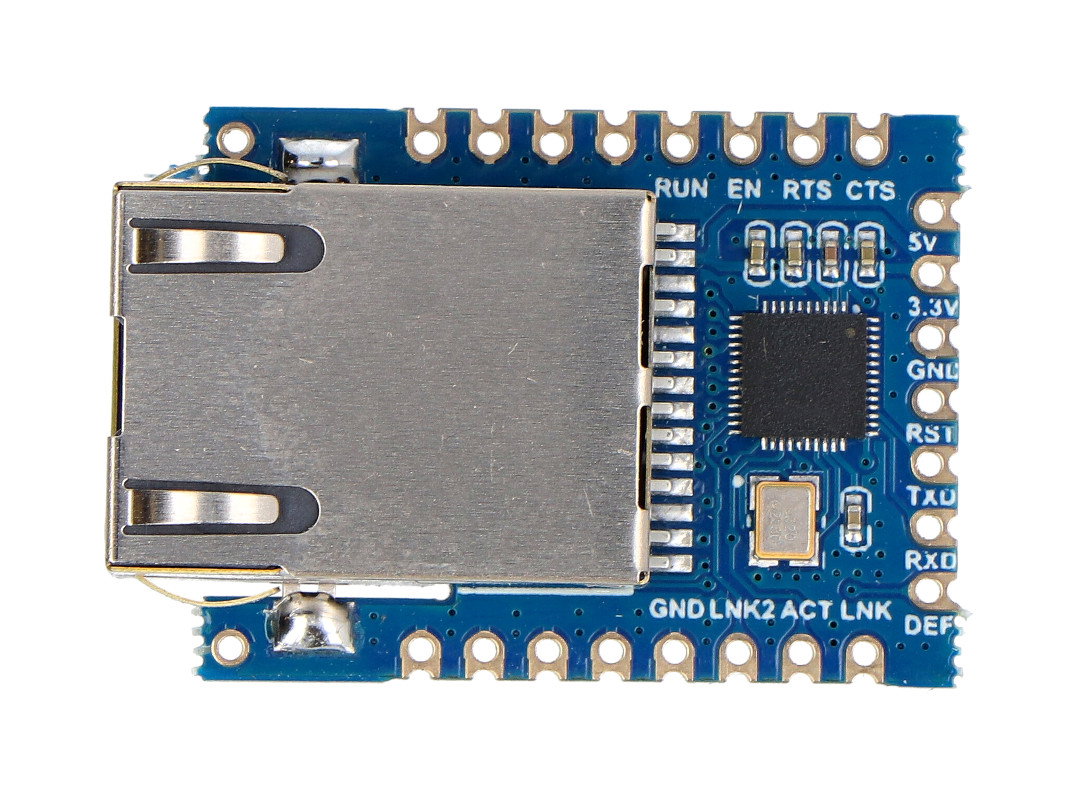

Beschreibung der Modul-Pinbelegung
- 5 V und 3,3 V - Versorgungsspannung des Moduls
- GND - Systemerde
- RST - Reset-Pin
- TXD - UART-Datensende-Pin
- RXD - UART-Datenempfangs-Pin
- RUN - Betriebsstatus des Geräts
- DEF - Zurücksetzen auf die Standardkonfiguration
- CTS - Aktivierung der seriellen Übertragung
- LINK2 - Anzeige der RJ45-Kabelverbindung
- LINK - Status der TCP-Verbindung
- ACT - Status der Datenübertragung
Die UART-Schnittstelle im TTL-Standard ermöglicht die Kommunikation mit dem Modul.
Im Set enthaltene Elemente.
Technische Daten des Konverters
- Typ des Konverters: UART nach Ethernet
- UART-Kommunikationsstandard: TTL
- Ethernet-Anschluss: RJ45
- UART-Baudrate: von 300 bit/s bis 115200 bit/s
- Anzahl der Datenbits: 5 bis 9
- Betriebsarten: TCP-Server, TCP-Client, UDP-Gruppe, UDP
- Unterstützte Protokolle: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Betriebstemperatur: -40°C bis 85°C
- Montage: SMD oder THT, 2,54 mm Abstand
- Abmessungen: 34 x 23 x 11,5 mm
Inhalt des Kits

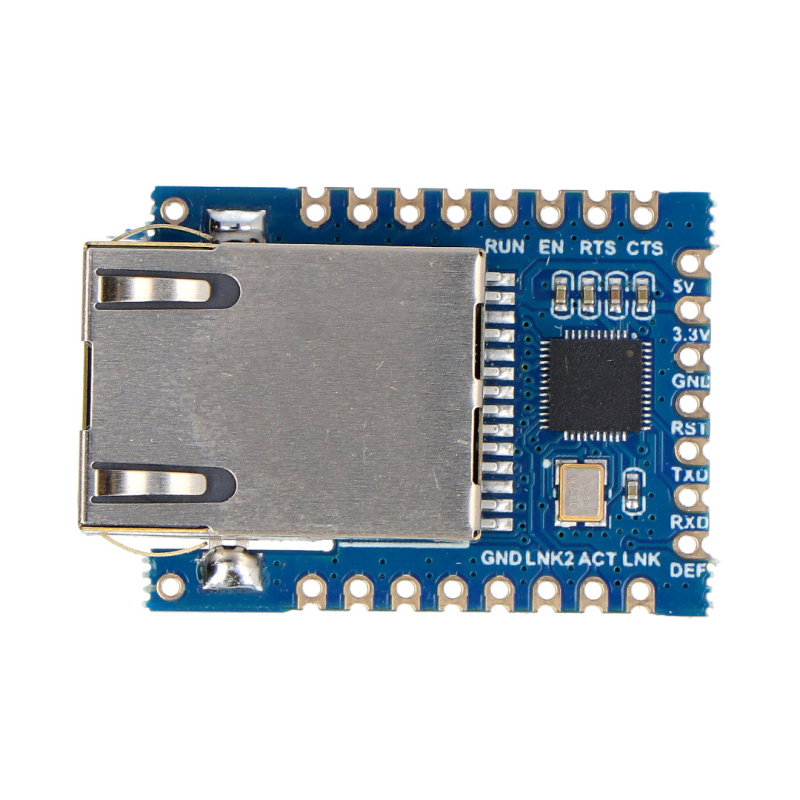

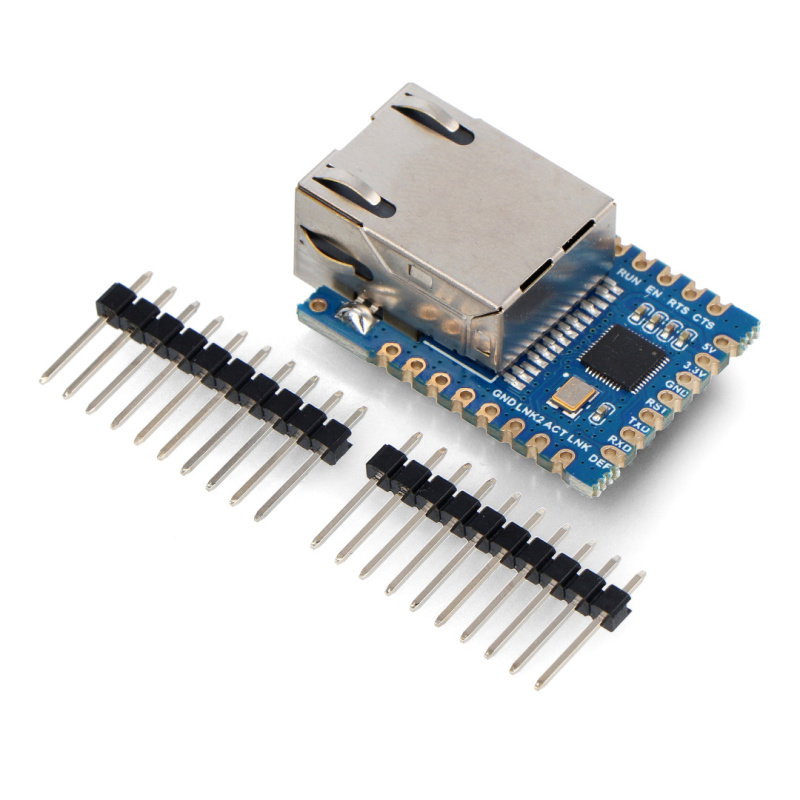

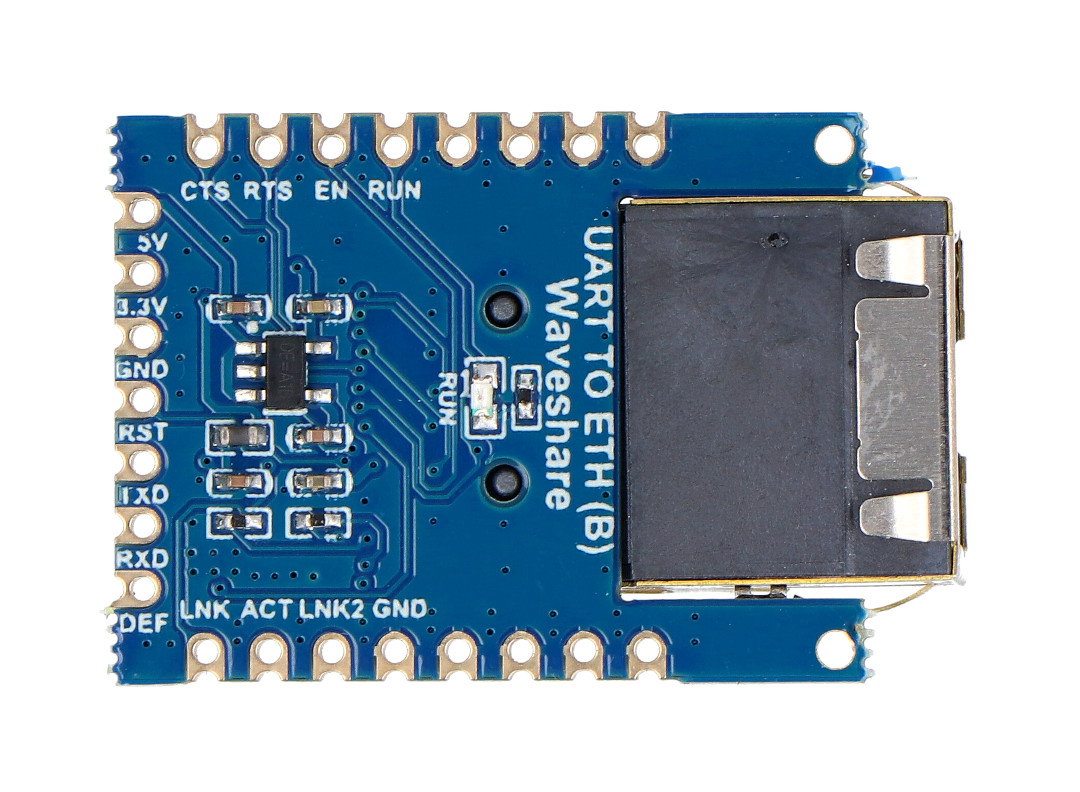

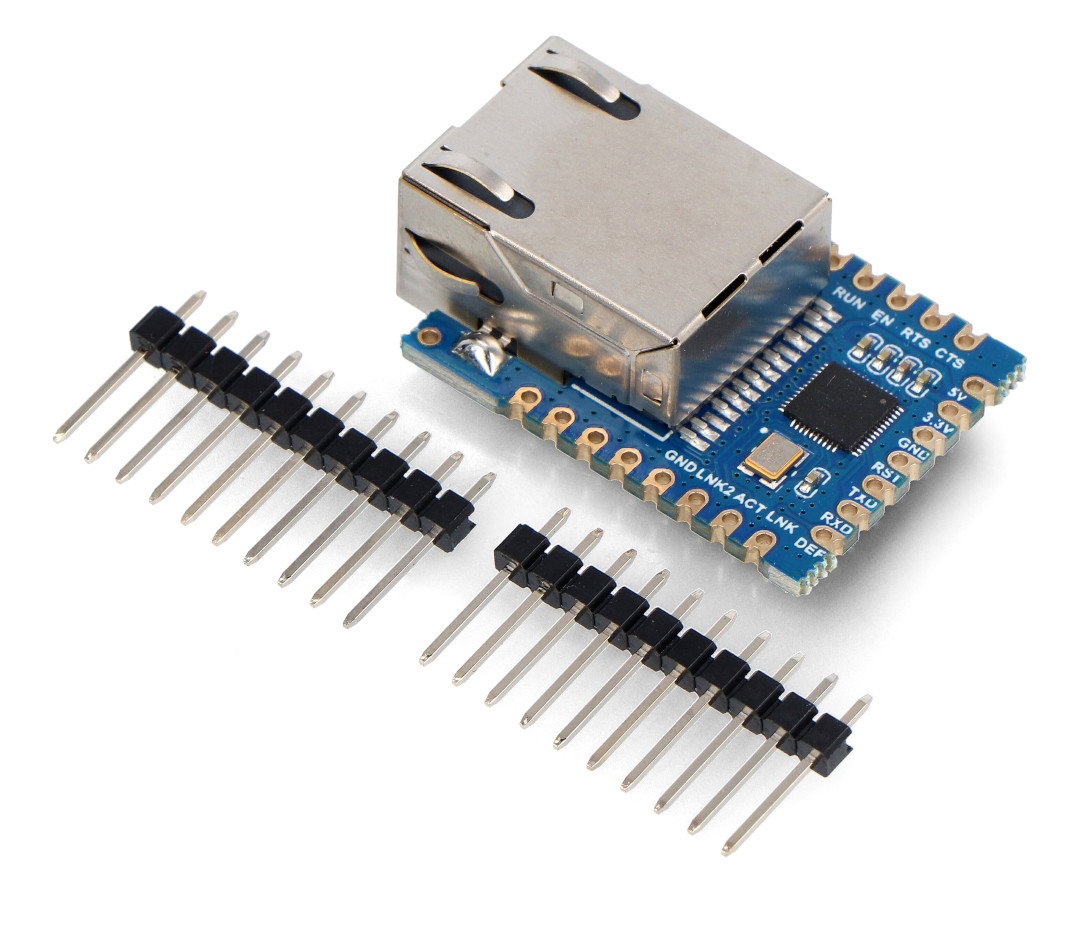

- 1 x UART TTL zu Ethernet Konverter - SMD und THT Montage - Waveshare 24276
- 2 x Goldpin-Stecker, 10-polig, Raster 2,54 mm
