Produktbeschreibung: Ethernet-Netzwerkmodul für Teensy 4.1 - SparkFun PRT-29920
Der SparkFun Teensy 4.1 Ethernet-Adapter ermöglicht die Verbindung Ihres Teensy-Boards mit einem Ethernet-Netzwerk über eine kabelgebundene RJ45- Schnittstelle. Das Modul basiert auf der Lösung des Ethernet-Kits für Teensy 4.1 , jedoch sind alle wichtigen Komponenten auf einer einzigen Platine integriert und vorverlötet . Dadurch entfällt die aufwendige Montage eines Ethernet- Transformators oder einer RJ45-Buchse. Die Platine enthält einen RJ45-Anschluss, einen B10601S Ethernet-Transformator und einen 6-poligen 2x3-Stecker mit 2 mm Rastermaß . Der Adapter ist mit der Arduino-Ethernet-Bibliothek und der Teensyduino-Umgebung kompatibel und ermöglicht so die Entwicklung von IoT-Geräten, Netzwerkservern, Automatisierungssystemen und Projekten, die über ein lokales Netzwerk oder das Internet kommunizieren.

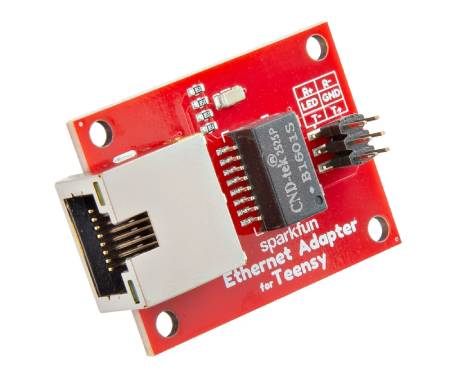

Ethernet-Netzwerkmodul für Teensy 4.1 - SparkFun PRT-29920.

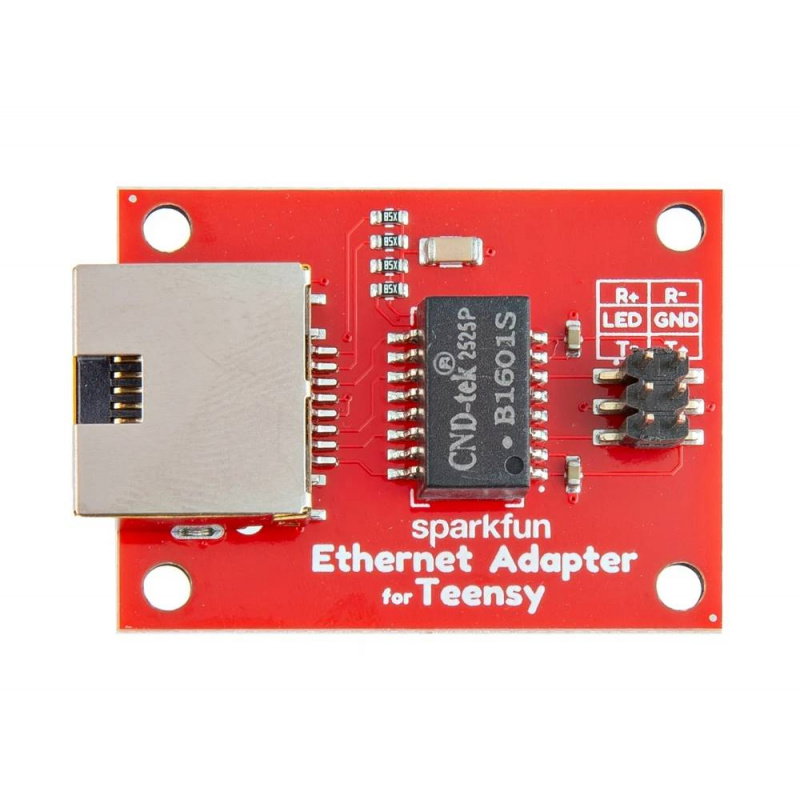

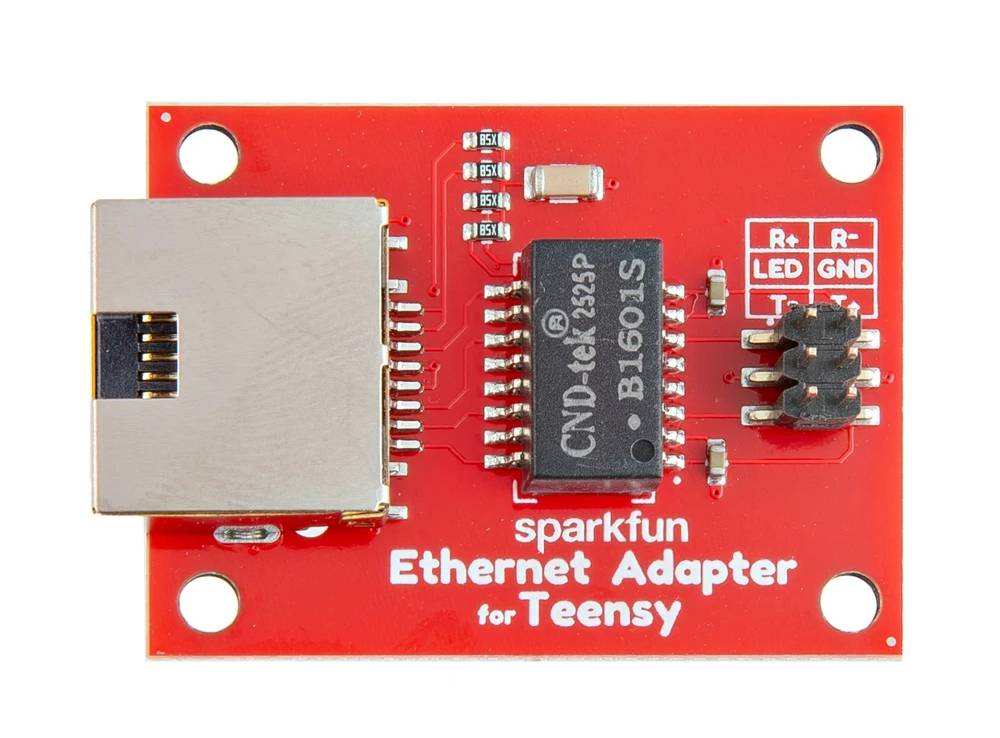

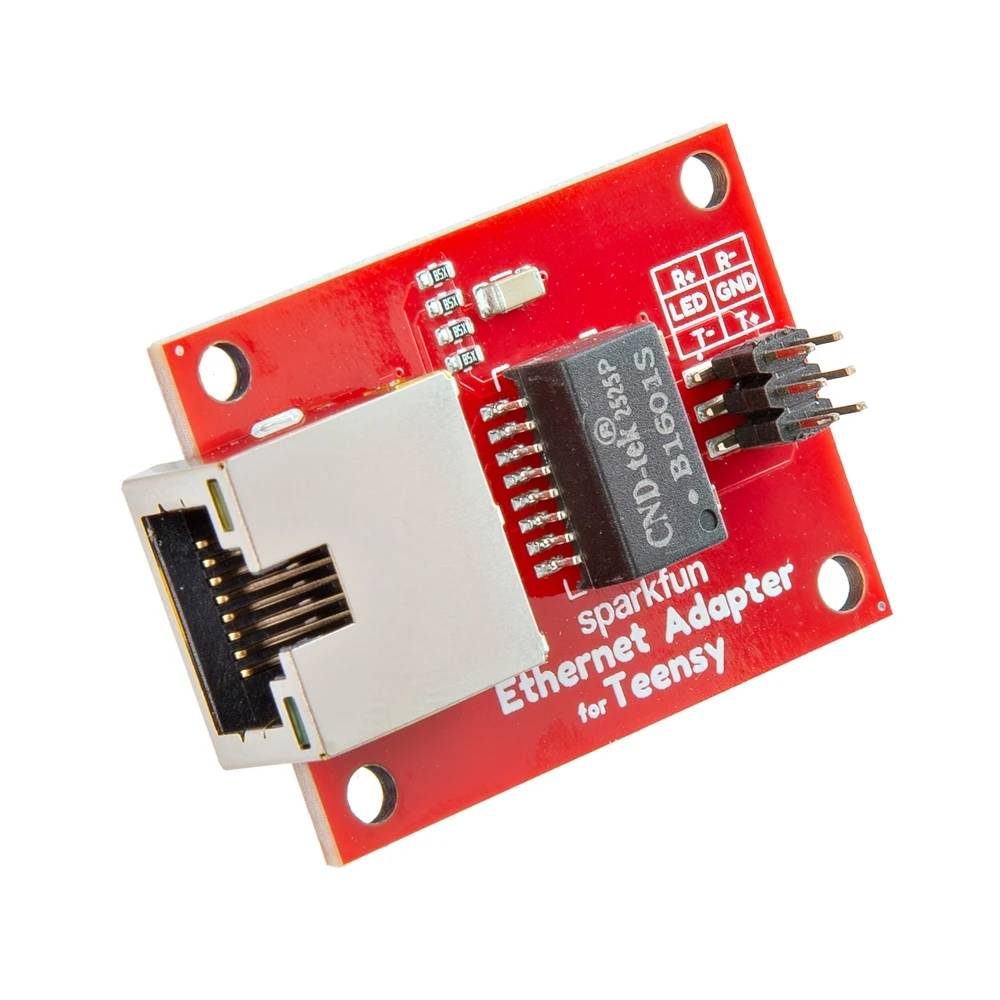

Die Adapterplatine enthält einen RJ45-Ethernet-Anschluss, einen B10601S-Ethernet-Transformator und einen 2x3 2mm-Anschluss.
Hauptmerkmale des Moduls
- Ethernet-Anschluss : Verbinden Sie den Teensy 4.1 mit einem kabelgebundenen Netzwerk.
- RJ45-Stecker : vorgefertigte Netzwerkbuchse, werkseitig verlötet
- B10601S Ethernet-Transformator : Unterstützt Netzwerkkommunikation und Signaltrennung
- Kompaktes Design : Alle Komponenten sind auf einer Platine integriert.
- 2x3 2mm-Steckverbinder : Kommunikation mit dem Teensy 4.1-Board über Flachbandkabel
- Arduino IDE-Unterstützung : Unterstützung für Ethernet- und Teensyduino-Bibliotheken
- Einfache Integration : Vereinfachte Installation im Vergleich zum klassischen Ethernet-Kit
- Ideal für IoT-Projekte : Unterstützung der Netzwerkkommunikation in eingebetteten Anwendungen
Teensy Ethernet-Adapter Pinbelegung und Kompatibilität

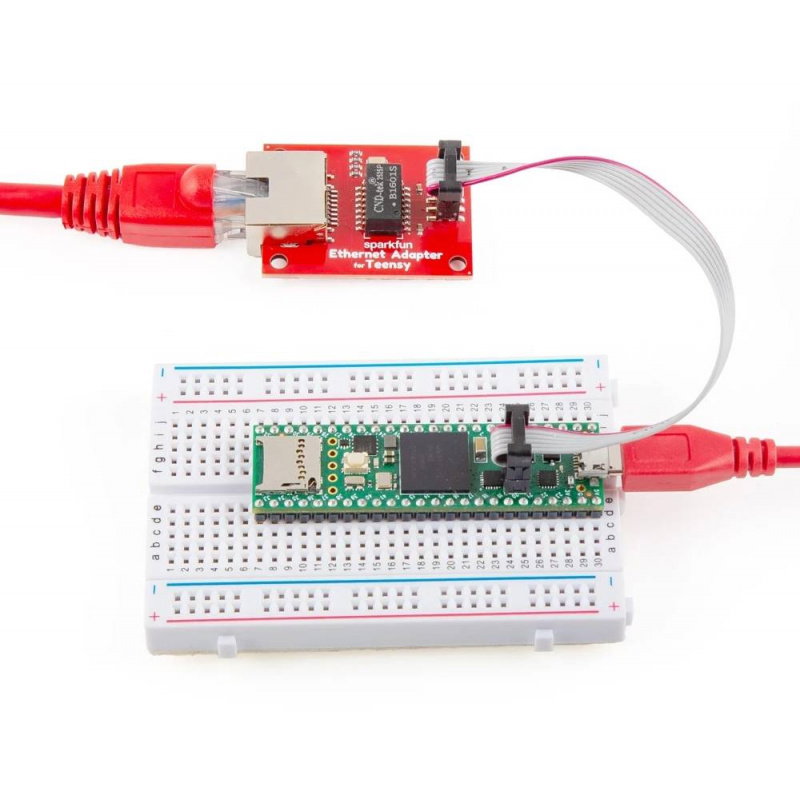

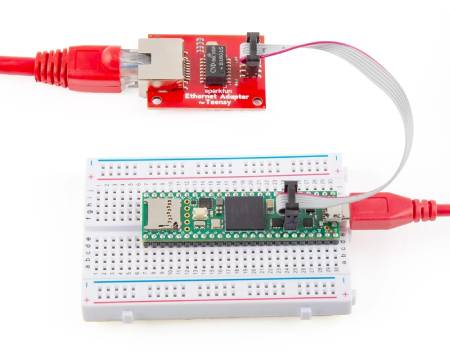

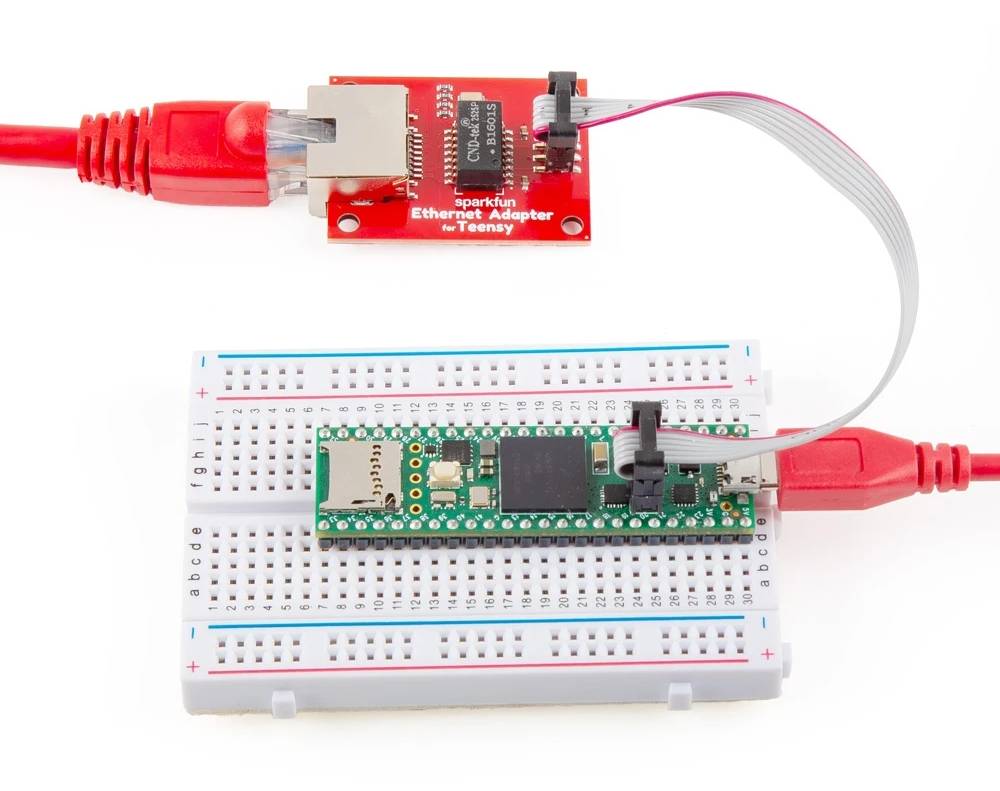

Der Adapter ist speziell für das Teensy 4.1 Board entwickelt und kommuniziert über einen 2x3-Stecker mit 2 mm Rastermaß. Für den Anschluss werden ein 2x3- Flachbandkabel und ein 2x3- Stecker mit vergoldeten Stiftleisten benötigt , die auf das Teensy 4.1 Board gelötet werden müssen. Nach dem Anschluss bietet der Adapter volle Hardwareunterstützung für die Ethernet-Kommunikation. Das Board verfügt über einen vorverlöteten RJ45-Anschluss und einen B10601S-Ethernet-Transformator zur Verarbeitung der Netzwerksignale. Der Adapter ist mit der Arduino IDE und dem Teensyduino-Add-on kompatibel und unterstützt die Arduino-Ethernet-Bibliothek . Das Modul eignet sich für IoT-Projekte, HTTP-Server, MQTT-Kommunikation, industrielle Automatisierung und Geräte, die über LAN kommunizieren.
Mit diesem Modul können Sie Ihrem Teensy 4.1 ganz einfach eine kabelgebundene Netzwerkverbindung hinzufügen.
Technische Spezifikationen des Ethernet-Adapters
- Kompatibilität: Teensy 4.1
- Netzwerkschnittstelle: Ethernet RJ45
- Ethernet-Transformator: B10601S
- Kommunikationsanschluss: 2x3 2 mm
- Anschlussart zum Teensy: 2x3-Flachbandkabel
- Unterstützte Umgebungen: Arduino IDE, Teensyduino
- Unterstützte Bibliotheken: Ethernet-Bibliothek
- Montage: Grundlegende Lötkenntnisse erforderlich
- Abmessungen: 39,37 x 29,21 mm
Inhalt des Sets
- 1x Ethernet-Adapter für Teensy 4.1
