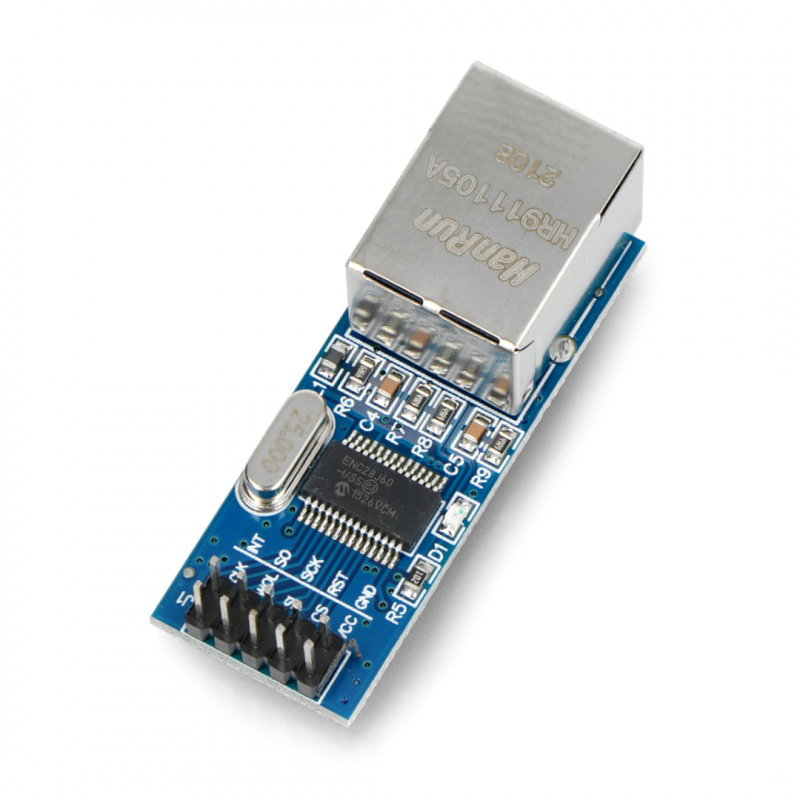

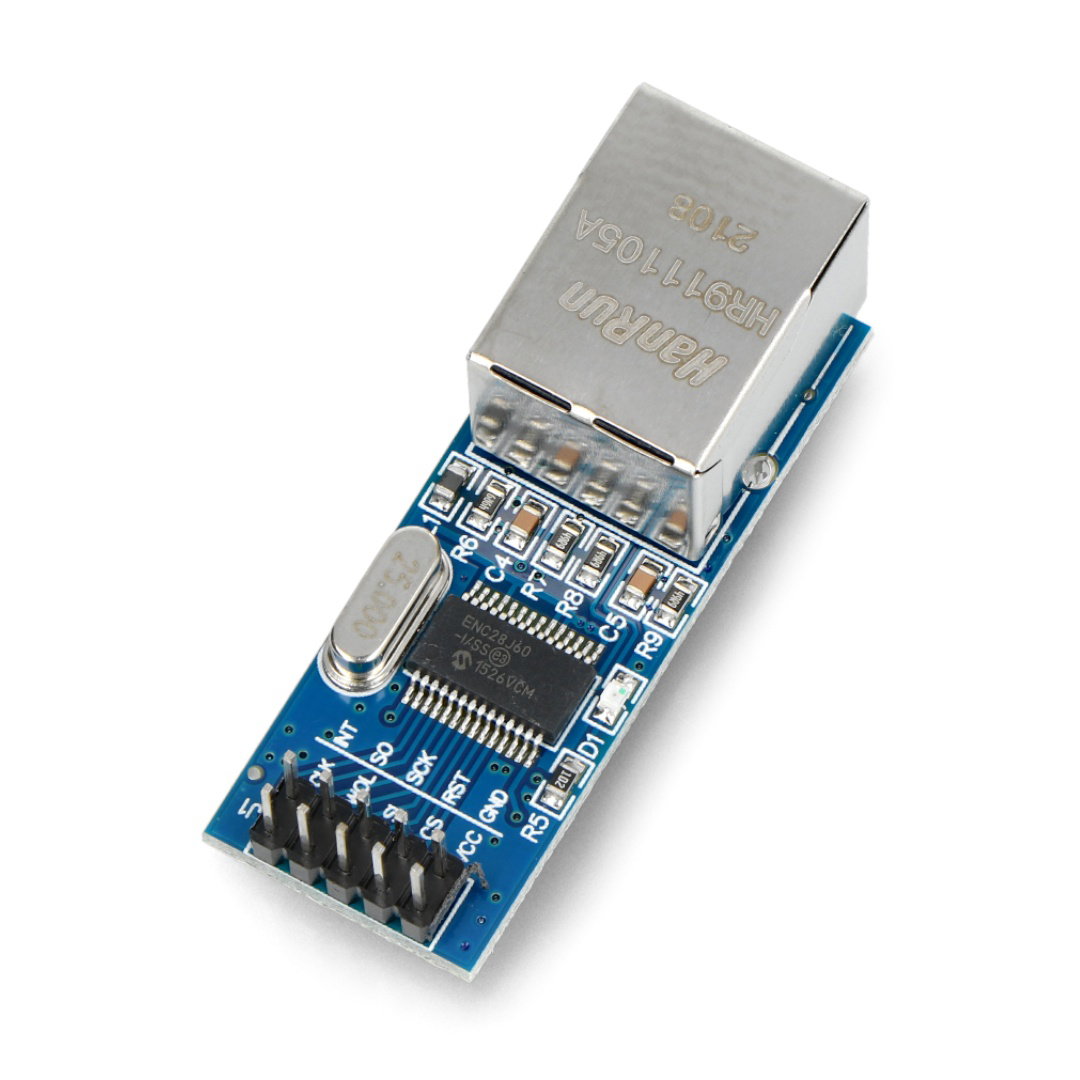

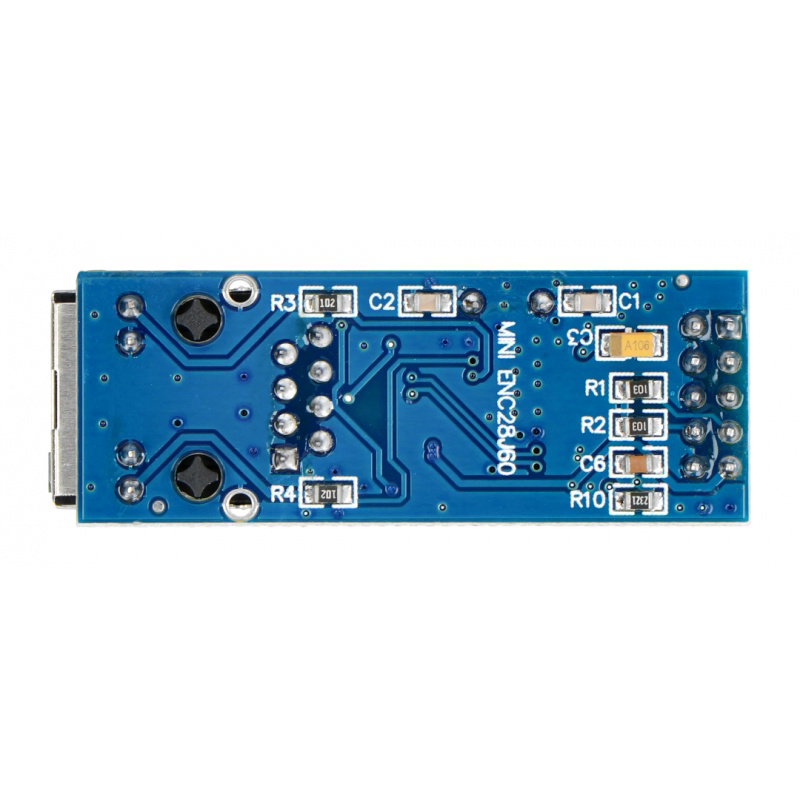

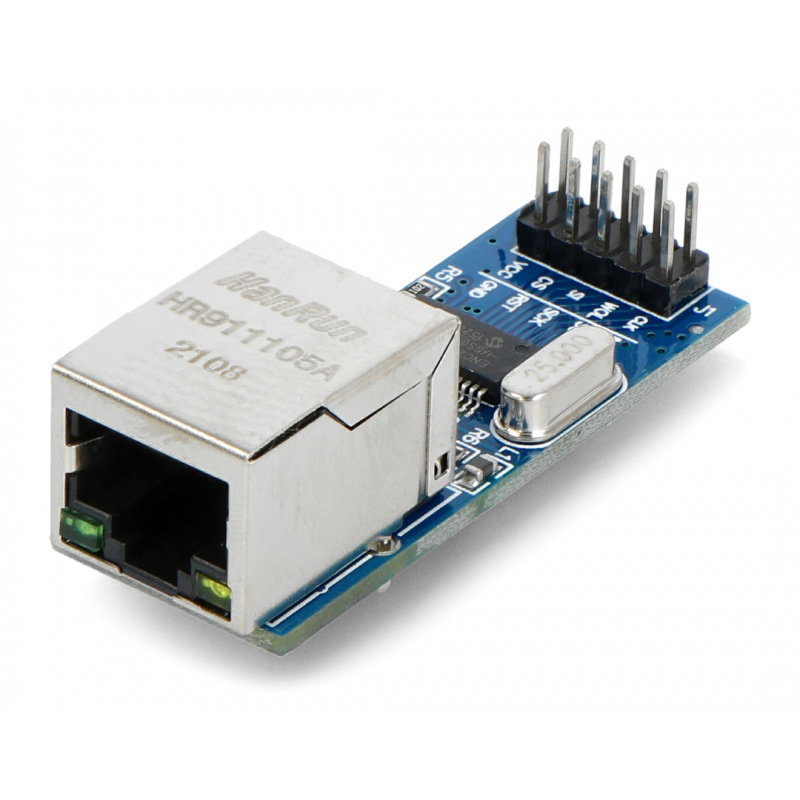

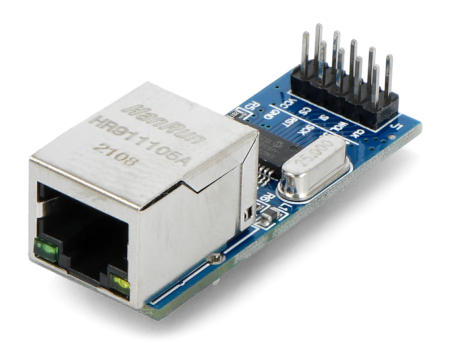

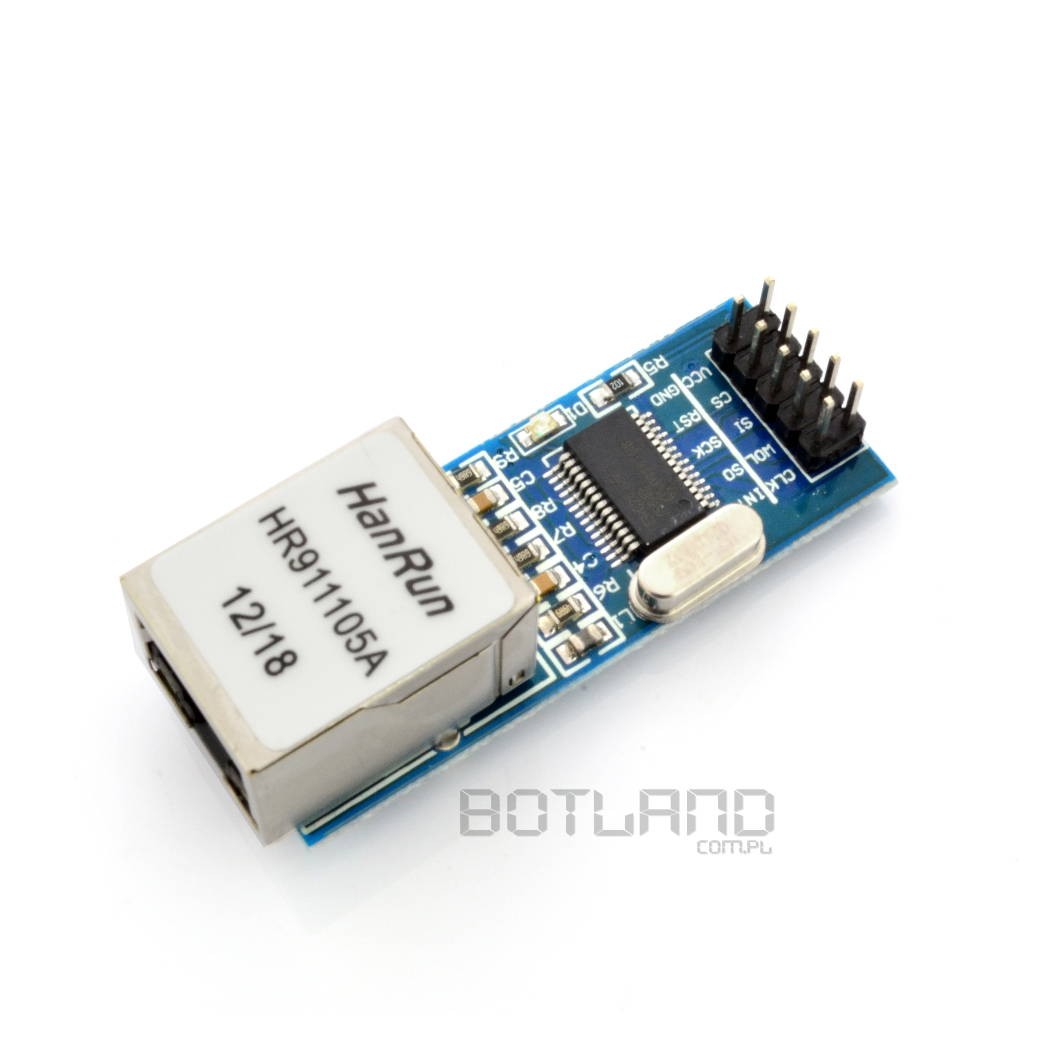

Ethernet Netzwerkmodul ENC28J60 mini
Ein Modul, mit dem Sie Mikrocontroller und Entwicklungskits , einschließlich Arduino, über die SPI-Schnittstelle mit dem Ethernet-Netzwerk verbinden können. Das Layout in der Mini-Version mit den Maßen: 51 x 19 x 16 mm
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Ethernet-Netzwerkmodul ENC28J60 mini
Ein Modul, mit dem Sie Mikrocontroller, Entwicklungskits (einschließlich Arduino ) mit dem Ethernet-Netzwerk verbinden können. Als Kommunikationsschnittstelle dient der beliebte digitale SPI-Bus. Das Board verfügt über eine RJ-45-Ethernet-Buchse für ein Netzwerkkabel und Goldpin-Pins zum Anschluss an das Motherboard. Die Versorgungsspannung des Systems beträgt 3,3 V, und die Abmessungen des Ganzen: 51 x 19 x 16 mm.
Für das Arduino -Modul gibt es eine Bibliothek mit Anschlussanleitungen . |
Technische Spezifikation des Mini-Ethernet-Netzwerkmoduls ENC28J60
- Versorgungsspannung: 3,3 V
- Maximale Übertragungsgeschwindigkeit: 25 MHz
- Kommunikationsschnittstelle: SPI
- Die MAC-Adresse sollte im Programm eingestellt werden
- Modultyp: 10Base-T
- Arbeitstemperatur: -40 °C bis 85 °C
- Abmessungen: 51 x 19 x 16 mm
Details in der Dokumentation des ENC28J60-Systems.
Führt

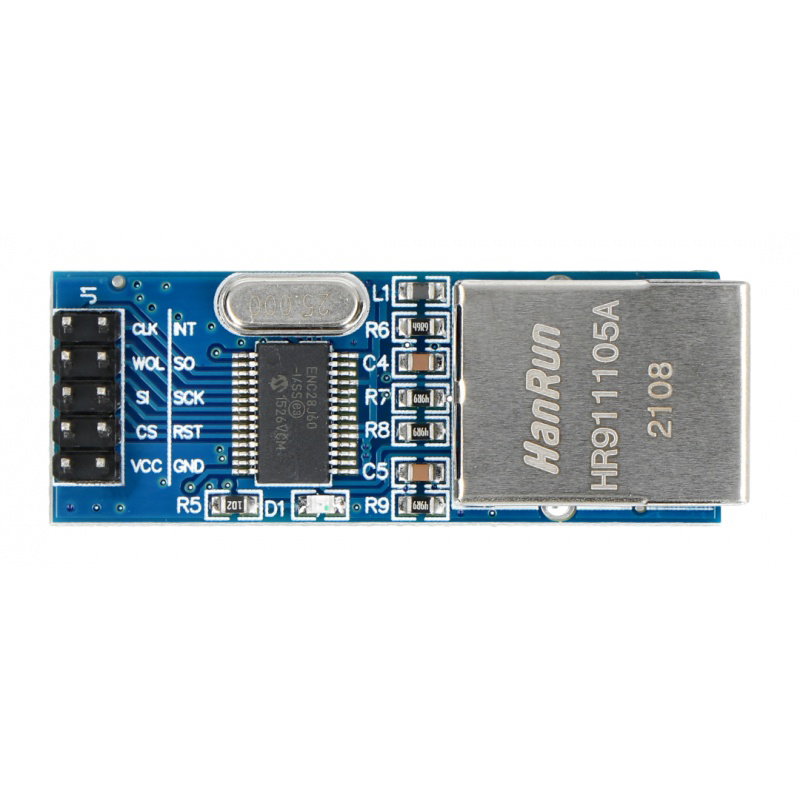

Das Modul verfügt über Goldstifte, die den Anschluss an jedes Entwicklungskit oder eine dedizierte Leiterplatte mit den verfügbaren Kabeln ermöglichen . Die Verteilung der Pins ist in der folgenden Abbildung dargestellt.
Die Tabelle zeigt eine Beschreibung der Pins des Minimoduls Ethernet ENC28J60
| Name | Beschreibung |
|---|---|
VCC | Versorgungsspannung 3,3V. |
Masse | Massepotential des Systems. |
ZURÜCKSETZEN | System-Reset, aktiviert durch Low-Zustand. Standard im High-Zustand - intern auf VCC hochgezogen (Pull-up). Der Pin verträgt eine Spannung von 5V. |
CS | Chip Select - Auswahl eines Geräts des SPI-Busses. aktiviert durch den niedrigen Zustand. Standard im High-Zustand - intern auf VCC hochgezogen (Pull-up). Der Pin verträgt eine Spannung von 5V. |
SCK | Takteingang des SPI-Busses. Der Pin verträgt eine Spannung von 5V. |
SI | Eingangsdatenleitung des SPI-Busses. Der Pin verträgt eine Spannung von 5V. |
SO | Die Ausgangsdatenleitung des SPI-Busses. Der Pin verträgt eine Spannung von 5V. |
CLKOUT | Programmierbare Ausgangstaktlinie. |
OCHSE | Es sollte unverbunden bleiben |
INT | Interner Interrupt-Ausgang. |
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 6 cm |
| Höhe | 11 cm |
| Tiefe | 1,6 cm |
| Gewicht | 0,011 kg |
