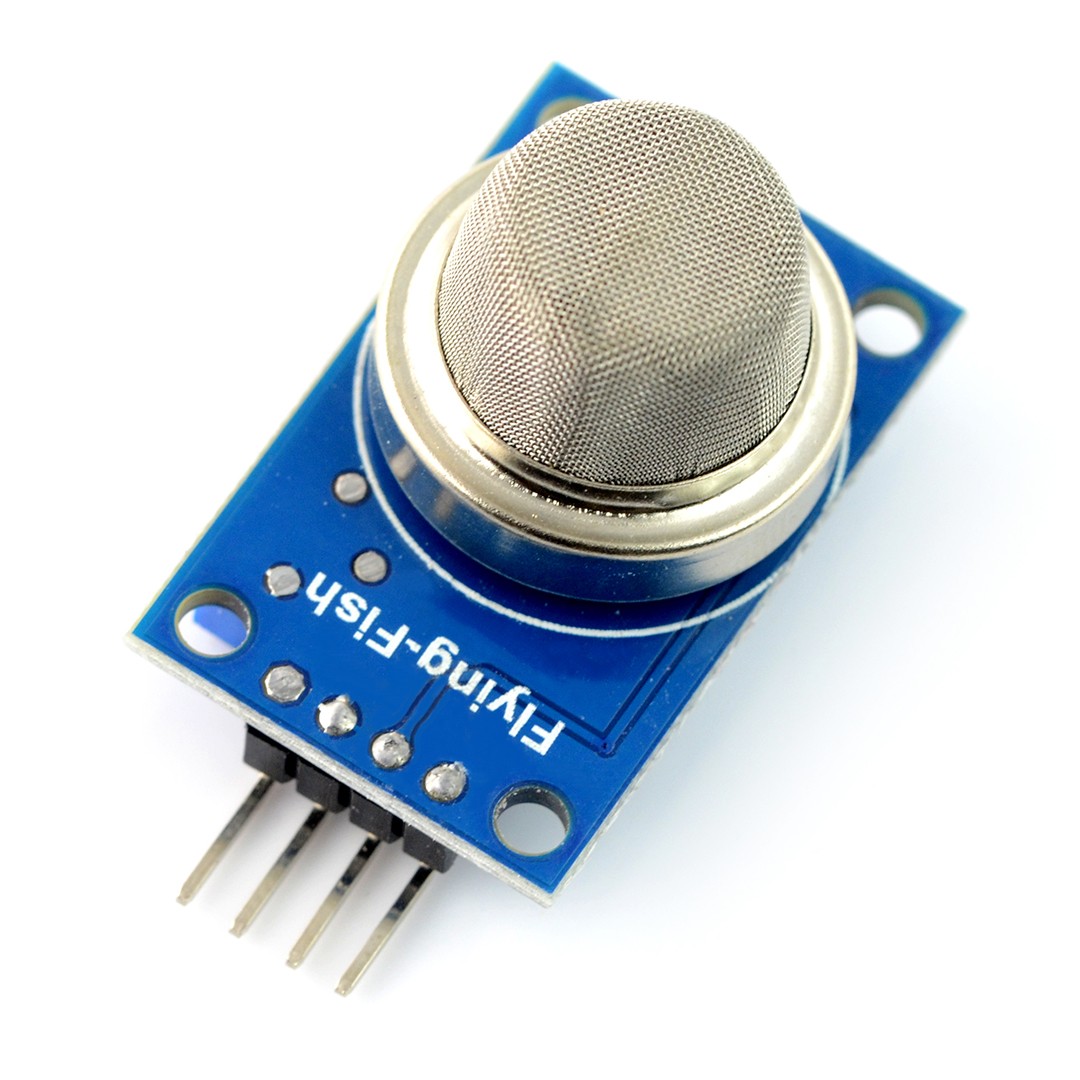

Produktbeschreibung: MQ-9 Sensor für Kohlenmonoxid und brennbare Gase – blaues Modul
Der Sensor erkennt die Konzentration von CO (Kohlenmonoxid) und brennbaren Gasen, das Ergebnis kann durch Messen der Spannung am Analogausgang erhalten werden. Das System wird mit einer Spannung von 5 V betrieben. Die Stromaufnahme beträgt ca. 150 mA . Es verfügt über einen digitalen und einen analogen Ausgang, wodurch es mit den meisten Inbetriebnahmemodulen, einschließlich Raspberry Pi und Arduino , kompatibel ist.
Spezifikation des Kohlenmonoxidsensors
- Stromversorgung: 5V
- Stromaufnahme: 150 mA
- Typ: Halbleiter
- Ausgänge: analog und digital
- Messbereich: 0 bis 10.000 ppm
- Arbeitstemperatur: -10 bis 50 °C
- Schlussfolgerungen: Goldpin-Steckverbinder, 2,54-mm-Raster
- Abmessungen: 35 x 22 mm
- Es hat Befestigungslöcher mit einem Durchmesser von 3,2 mm
Kennlinien und weitere Detailinformationen finden Sie in der Sensordokumentation .

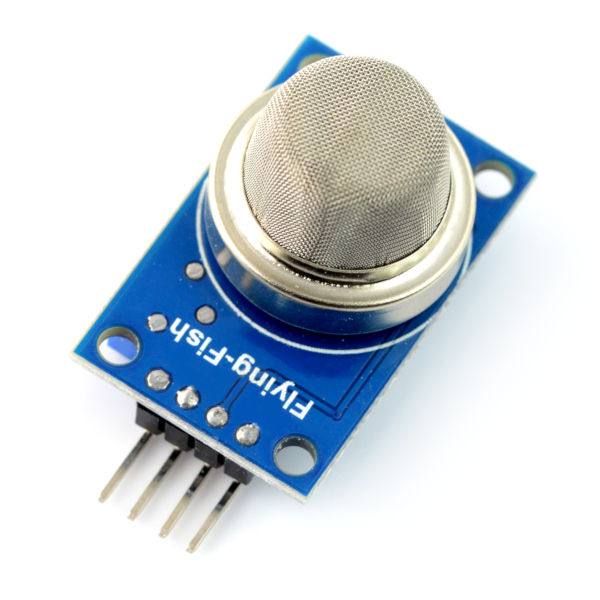

MQ-9 Sensor für Kohlenmonoxid und brennbare Gase – blaues Modul.

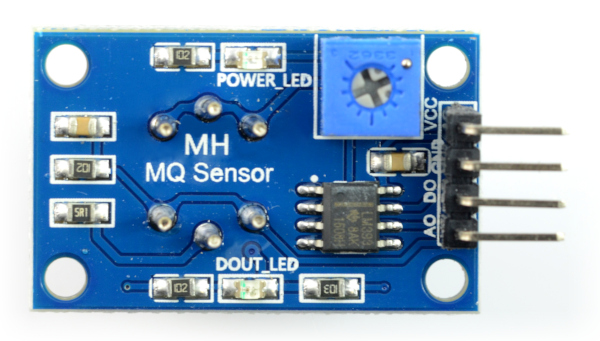

MQ-9 Detektor für Kohlenmonoxid und brennbare Gase.Digitalausgang D0

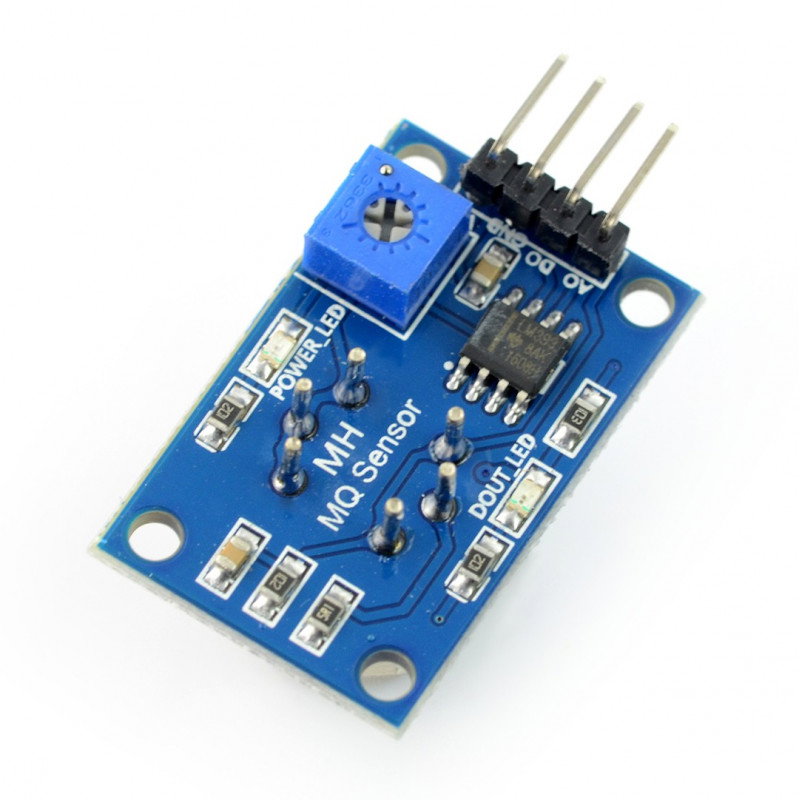

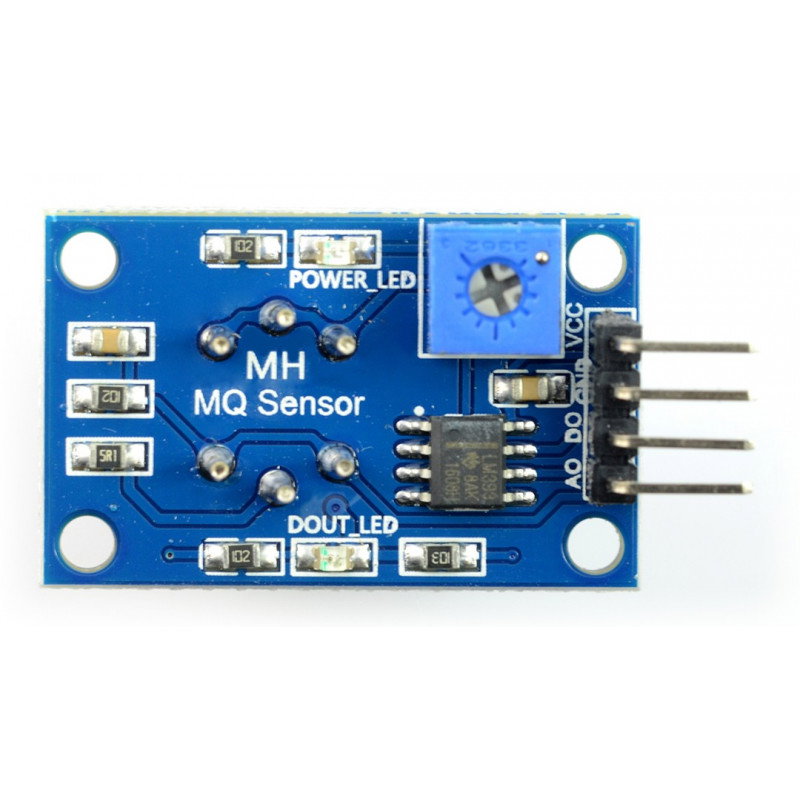

Mit Hilfe des Potentiometers auf der Rückseite der Platte wird die Schwelle eingestellt, wonach der Ausgang D0 vom High- in den Low-Zustand wechselt. Der D0-Pin kann direkt mit einem Mikrocontroller oder einem Inbetriebnahme-Kit verbunden werden, einschließlich Arduino , oder beispielsweise mit einem Summermodul , das zu niedrige oder zu hohe Werte unerwünschter Gase in der Luft signalisiert.
Analogausgang A0
Der Sensor hat auch einen A0-Analogausgang, der mit dem A/C-Wandler (Analogeingang in Arduino ) verbunden werden sollte. Dadurch können Sie die Konzentration genauer bestimmen, indem Sie das proportionale Spannungssignal messen .
MQ-9 Sensor für Kohlenmonoxid und brennbare Gase – blaues Modul
Der Sensor MQ 9 misst die Konzentration von Kohlenmonoxid und anderen gefährlichen, brennbaren Gasen in der Luft. Das Sensorboard hat einen werksseitig aufgelöteten 4-poligen Goldpin-Stecker mit einem Rastermaß von 2,54 mm. Der Sensor benötigt eine 5-V-Stromversorgung, um zu funktionieren. Neben den Pins ist der Sensor auch mit einem digitalen Ausgang und einem analogen Ausgang ausgestattet, was ihn sehr universell macht und mit verschiedenen Prototyp-Boards, einschließlich Arduino und Raspberry Pi, arbeiten kann.
MQ9 Kohlenmonoxidsensor – sofortige Warnung vor dem lautlosen Killer
Im Gegensatz zu Erdgas und Flüssiggas (Propan-Butan), denen Duftstoffe zur leichteren Erkennung zugesetzt werden, ist Kohlenmonoxid (CO) geruchlos, farblos und geschmacklos. Da es etwas leichter als Luft ist, verbreitet es sich leicht in Räumen und kann von den menschlichen Sinnen unbemerkt bleiben. Es verursacht Symptome wie Kopfschmerzen, Schläfrigkeit und Übelkeit und kann in hohen Konzentrationen zu Sauerstoffmangel und Tod führen. Das MQ-9-Sensormodul bietet einen effektiven Schutz vor dieser Gefahr - es kann mit akustischen und optischen Alarmen sowie beispielsweise mit einem Gasabsperrventil zur automatischen Abschaltung bei CO-Nachweis verwendet werden.
