Produktbeschreibung: Pico-UPS-A - drahtloses USV-Modul für Raspberry Pi Pico - Waveshare 19694
Overlay in Form eines USV-Moduls , das Strom aus einer drahtlosen Quelle liefert. Der Raspberry Pi Pico-Version gewidmet. Es bietet Platz für eine einzelne Zelle eines 14500 Li-Ionen-Akkus, der separat erworben werden muss. Die Erweiterung wird über GPIO-Anschlüsse mit dem Raspberry verbunden und verwendet auch den I2C-Bus für Kommunikationszwecke.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Auf der Website des Herstellers gibt es eine Produkt-Wiki-Seite , die eine ausführliche Bedienungsanleitung enthält, die Ihnen den Einstieg in das Modul erleichtert.
USV-Wireless-Power-Modul für Raspberry Pi Pico.

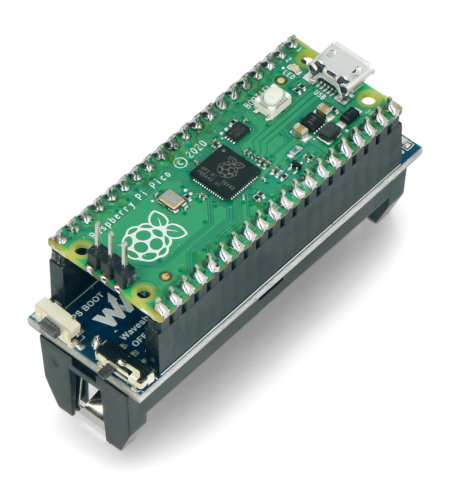

Die Art, die Elemente zu verbinden. Das Raspberry Pi Pico-Modul ist nicht im Kit enthalten, es kann separat in unserem Shop erworben werden.
Besonderheiten des Overlays
- Der Raspberry Pi Pico-Version gewidmet
- Ausgestattet mit einem Spannungs- und Stromüberwachungssystem
- Es ermöglicht Ihnen, den Betrieb der Batterie über den I2C-Bus zu überwachen und liefert Daten zu Spannung, Strom und Ladezustand
- Versorgt das Gerät dank der integrierten Ausgleichsladefunktion mit stabiler Stromversorgung
- Ausgestattet mit Schutzschaltungen wie Überladungs- und kritischer Entladungsschutz, Überstromschutz, Kurzschlussschutz, Schutz gegen Verpolungsschutz
In unserem Angebot finden Sie auch weitere Erweiterungen für den Raspberry Pi Pico . Wir laden Sie ein, sich mit dem Sortiment des Botland-Geschäfts vertraut zu machen.
Technische Spezifikation des USV-Moduls
- Typ: Schild für Raspberry Pi Pico
- Modul: drahtlose USV
- Ladespannung: 5V
- Kommunikationsschnittstelle: I2C-Bus
- Anzahl Feuerstellen: 1
- Batterietyp: Li-Ion 14500 Akku (nicht enthalten)
- Overlay-Maße: 60 x 21 mm

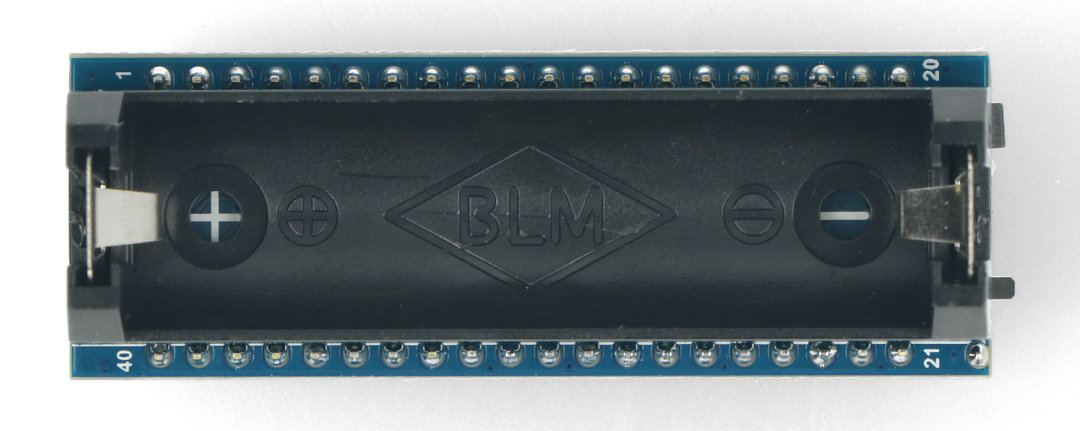

Die Abdeckung bietet Platz für eine 14500er Akkuzelle.

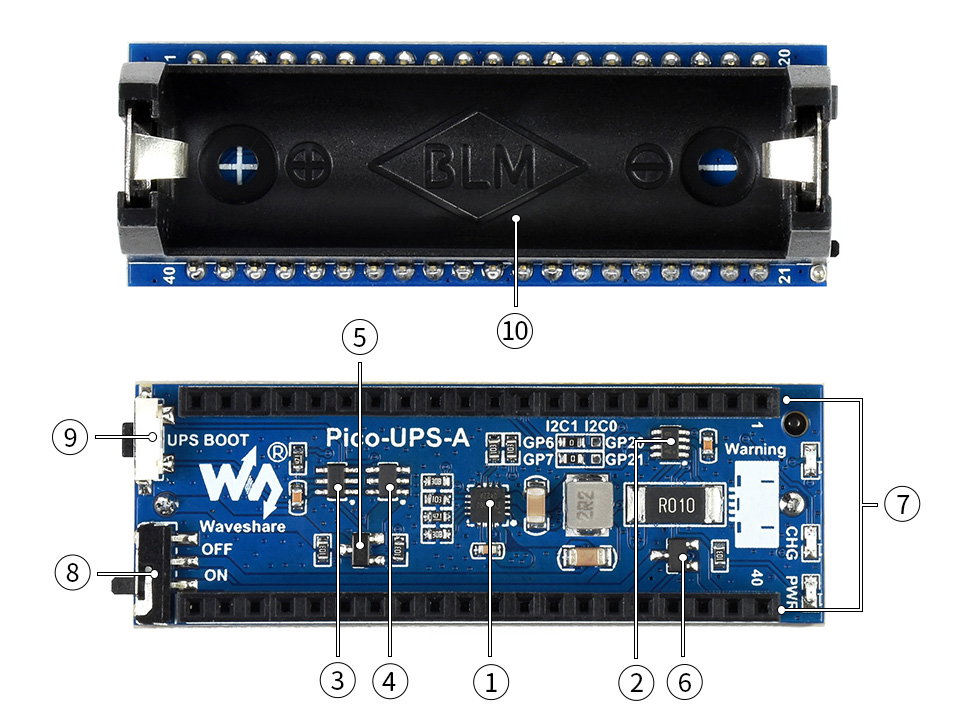

Anordnung der Elemente.
Die Anordnung der Elemente auf dem Overlay von Waveshare
- System Laden von ETA6003
- System Spannungs-/Stromüberwachung INA219
- System Sicherung des Lithium-Ionen-Akkus S8261
- MOS FS8205 Li-Ionen-Batterieschutz
- Reverse-MOS -Chip AO3400
- Gegenstromsystem zur Verhinderung von MOS SI2305
- Rapsberry Pi Pico Anschlüsse zum direkten Anschluss an den Raspberry Pi Pico
- Stromschalter
- Aktivierungstaste , die die Schutzschaltung beim Batteriewechsel aktiviert
- Batteriehalter 14500
Pico-UPS-A - Drahtloses USV-Modul für Raspberry Pi Pico - Waveshare 19694
Pico-UPS-A von Waveshare ist ein drahtloses Notfall-USV-Modul in Form eines HAT-Overlays für Raspberry Pi Pico. Die Erweiterung verwendet die GPIO-Pins des Boards (Power-Pins und I2C-Kommunikation) und einen Lithium-Ionen-Akku als Stromquelle.
Das Modul ermöglicht die ständige Überwachung der Leistungsparameter des Raspberry Pi Boards. Bei einem plötzlichen Stromausfall schaltet das Gerät das Hauptmodul automatisch auf Strombezug aus dem Akku um, was vor Beschädigungen der Platine und Verlust von Arbeitsergebnissen schützt.
Kompakte HAT-USV für Raspberry Pi Pico
Die Notstromversorgung Pico-UPS-A für den Raspberry Pi Pico zeichnet sich durch ein geringes Gewicht und eine geringe Größe aus und bietet gleichzeitig umfassenden Schutz vor Beschädigung durch Überspannung oder Verpolung der Zelle.
In unserem Sortiment finden Sie auch andere HATs und GPIO-Erweiterungen zur Notstromversorgung des Raspberry Pi Pico, 4B, Zero und anderer Generationen von RPi-Boards. Wir bieten auch eine große Auswahl an Netzteilen, Li-Pol- und Li-Ion-Zellen und Stromkabeln.
