Produktbeschreibung: Luxonis Oak-D-Pro - AI-Bilderkennungs-Kit - OV9782
Die OAK-D Pro Version mit dem OV9782 Sensor ist eine fortschrittliche Stereo-KI-Kamera, die von Luxonis für industrielle, robotergestützte und autonome Systemanwendungen hergestellt wird. Das Gerät kombiniert aktives Stereo, eine 1 MPx Global Shutter Kamera und Edge AI Verarbeitung durch die RVC2 Architektur. Der OV9782 Sensor bietet eine Auflösung von 1280 x 800 px bei 120 fps und ein weites Sichtfeld von 89,5° / 80° / 55° (D / H / V). Dank aktiver Stereotechnologie mit einem 940-nm-Projektor ermöglicht die Kamera präzise Tiefenmessungen auch bei schlechten Lichtverhältnissen. Das Aluminiumgehäuse mit Gorilla-Glas-Front und die Schutzklasse IP66 ermöglichen den Einsatz in anspruchsvollen Industrieumgebungen.

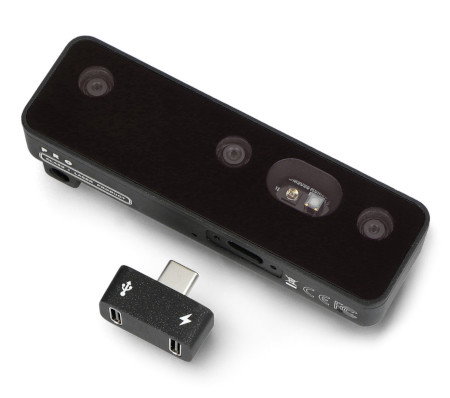

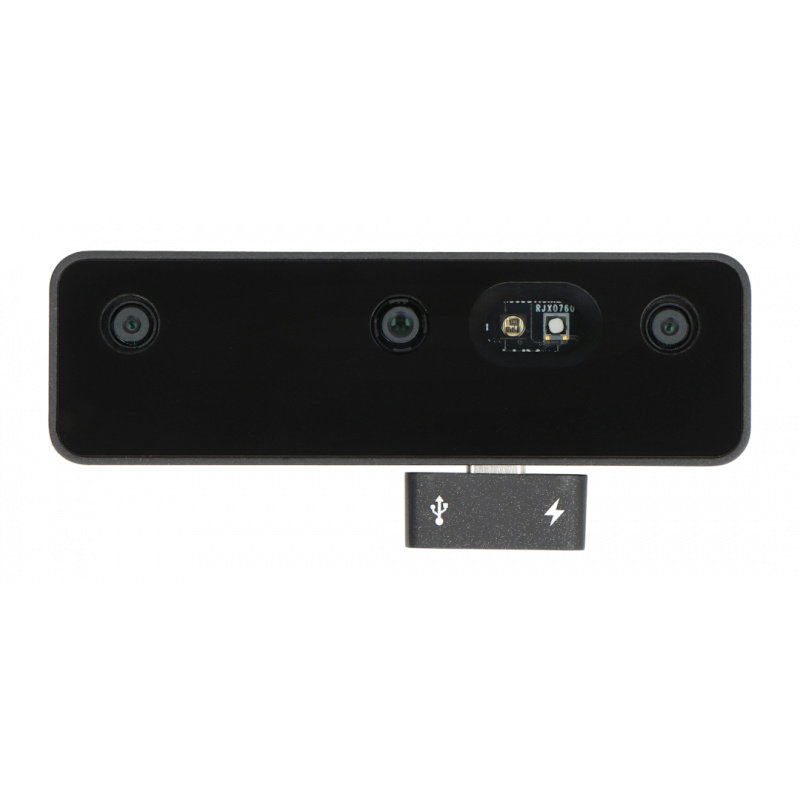

Luxonis Oak-D-Pro Bilderkennungs-Kit AI - OV9782.
Luxonis Oak-D-Pro verwendet den Myriad X VPU Bildverarbeitungsprozessor.
Hauptmerkmale von Luxonis OAK-D Pro
- Global Shutter auf allen Sensoren: ein OV9782 Farbsensor und ein Paar OV9282Stereosensoren sorgen für perfekte Schärfe bei schnellen Bewegungen
- Active Stereo: eingebauter IR-Punktprojektor (Belago 1.1) verbessert die Tiefenwahrnehmung auf wenig strukturierten Oberflächen
- Nachtsichtmodus: IR-LED-Beleuchtung ermöglicht die Ausführung von KI- und Computer-Vision-Algorithmen in völliger Dunkelheit
- Hohe Leistung: Die Rechenleistung von 4 TOPS ermöglicht Objekterkennung, 3D-Tracking und Segmentierung direkt auf dem Gerät
- Industrielle Festigkeit: IP66-zertifiziertes Gehäuse und hohe Vibrationsfestigkeit gemäß EN 60068-2-6:2008
- Integrierte IMU: 9-achsiger BNO085-Sensor liefert präzise Orientierungs- und Bewegungsdaten des Geräts
- Großes Sichtfeld (FOV): OV9782-Sensor bietet Blickwinkel von 89,5° (D) / 80° (H) / 55° (V)
RVC2-Architektur und KI-Verarbeitung
Der OAK-D Pro verwendet die RVC2-Architektur, die auf der Movidius Myriad X VPU basiert. Der Chip bietet bis zu 4 TOPS Rechenleistung, davon etwa 1,4 TOPS für neuronale Netze. Die Kamera ermöglicht die Ausführung von KI-Modellen direkt auf dem Gerät, unterstützt H.264-, H.265- und MJPEG-Kodierung sowie Bildverarbeitung wie Zuschneiden, Größenänderung, Verzerrung und RGB-Tiefenabgleich. Die Verarbeitung direkt am Gerät reduziert die Latenzzeit und die Belastung des Host-Computers.
Aktives Stereo und IR
Der 940-nm-VCSEL-Projektor emittiert ca. 4.700 IR-Punkte und verbessert so die Disparitätsanpassung auf wenig strukturierten Oberflächen. Die IR-Flood-LED ermöglicht den Betrieb in völliger Dunkelheit. Der Projektor erfüllt die Anforderungen der Klasse 1 nach IEC 60825-1 und gewährleistet somit eine sichere Verwendung.

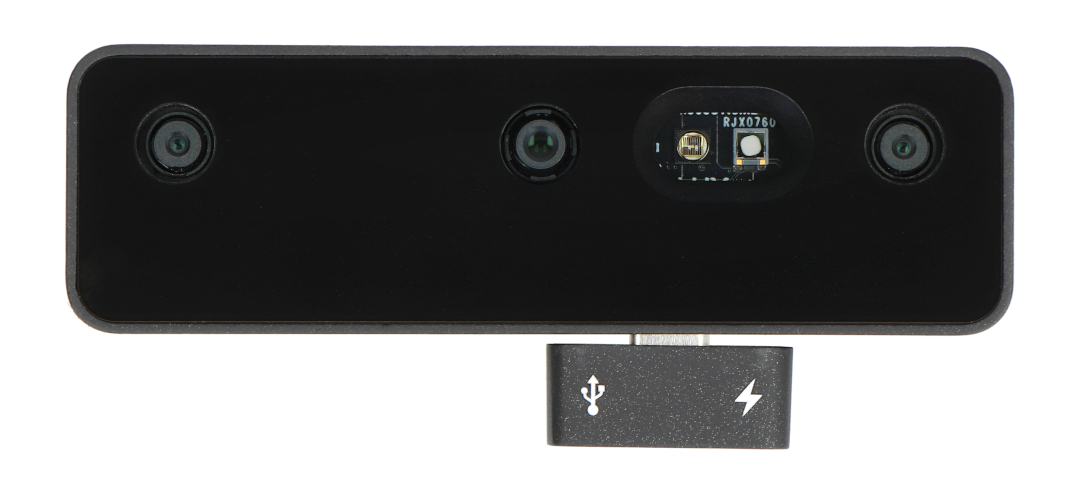

Die Kamera ist mit einer IR-LED (für Nachtsicht) und einem IR-Laserpunktprojektor ausgestattet.

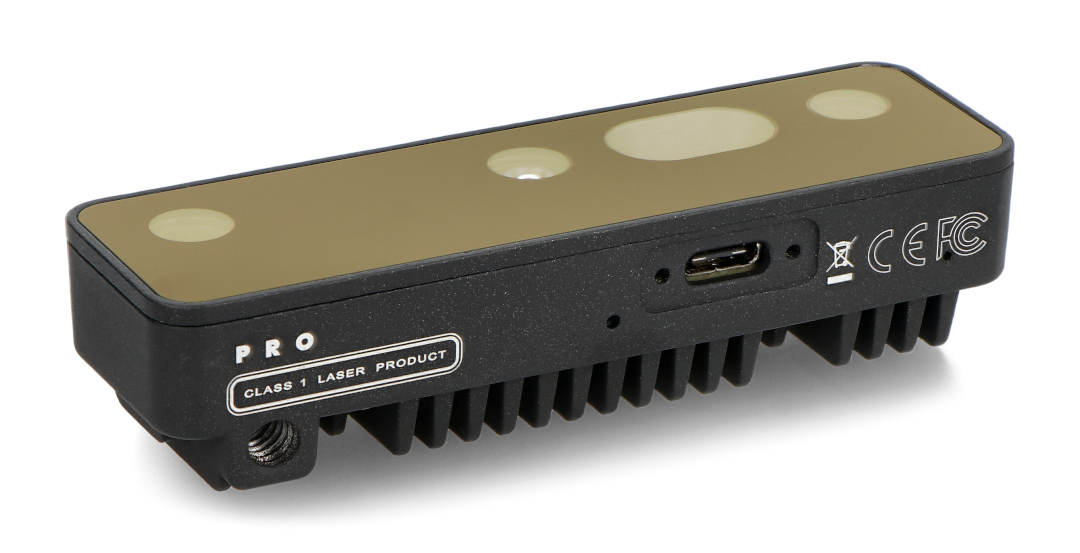

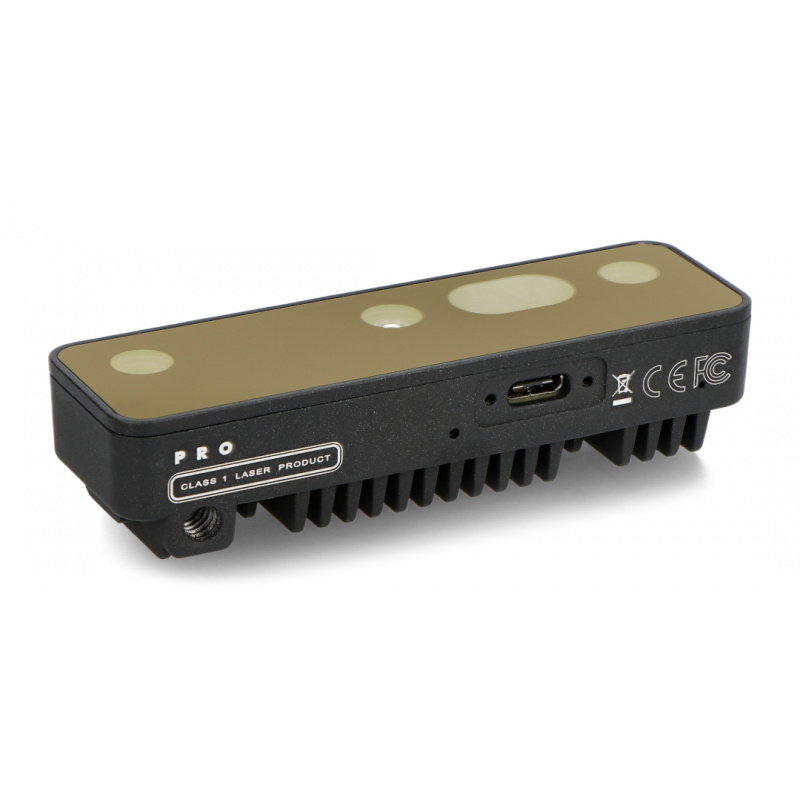

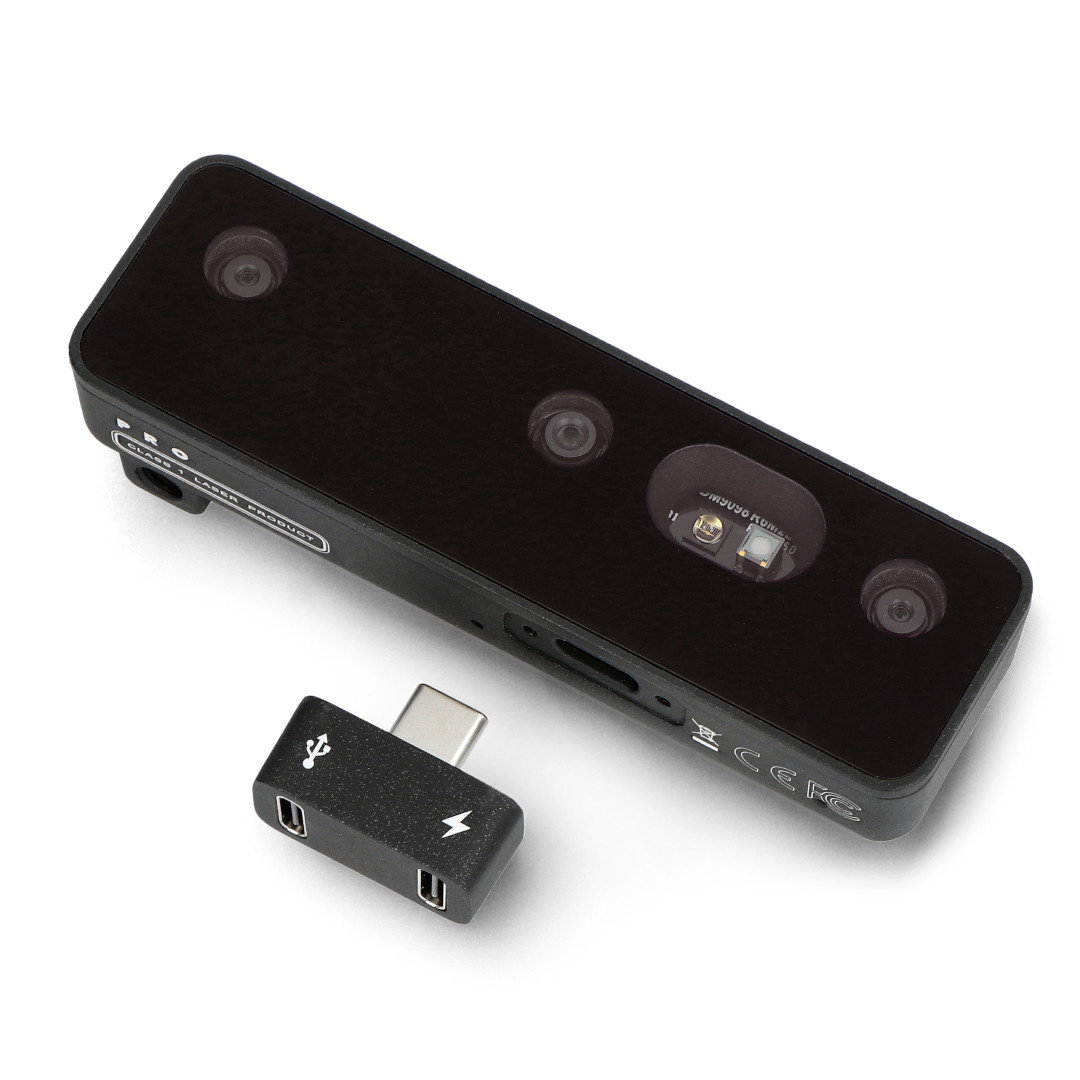

Die OAK-D Pro verwendet eine USB-Typ-C-Schnittstelle.
Anwendungen in der Praxis
- Autonome Roboter und Drohnen: präzise Hindernisvermeidung und Navigation in Innenräumen und im Freien, unabhängig von der Tageszeit
- Industrielle Qualitätskontrolle: Inspektion von sich schnell bewegenden Komponenten in Produktionslinien dank eines globalen Schnappschusses
- Sicherheits- und Überwachungssysteme: KI-Überwachung bei schlechten Lichtverhältnissen mit Nachtmodus
- Präzisionslandwirtschaft: autonome Mähmaschinen und Feldroboter, die bei unterschiedlichen Wetter- und Lichtverhältnissen arbeiten
- Logistik und Lagerhaltung: 3D-Raumscanning und Paketidentifikation in schwach beleuchteten Lagern
Technische Daten der Luxonis OAK-D Pro
- RGB-Kamera:
- Sensor: OV9782
- Auflösung: 1 MPx (1280 x 800 px)
- Verschlusstyp: Globaler Auslöser
- FOV (D / H / V): 89,5° / 80° / 55°
- Effektive Brennweite: 2,35mm
- Blende: f/2.0 ±5%
- Pixelgröße: 3 µm
- Sensorgröße: 1/4''
- Schärfebereich: von 19,6 cm bis ∞
- Maximale Bildrate: 120 fps
- Spektralbereich: sichtbares Licht
- Stereo-Kamera:
- Sensor: OV9282
- Auflösung: 1 Mpx (1280 x 800 px)
- Auslöser-Typ: Globaler Auslöser
- FOV (D / H / V): 89,5° / 80° / 55°
- Effektive Brennweite: 2,35mm
- Blende: f/2.0 ±5%
- Pixelgröße: 3 µm
- Sensorgröße: 1/4''
- Schärfebereich: von 19,6 cm bis ∞
- Maximale Bildrate: 120 fps
- Infrarotbetrieb: ja
Die OAK-D Pro Kamera verfügt über eine Verarbeitungsleistung von 4 TOPS.

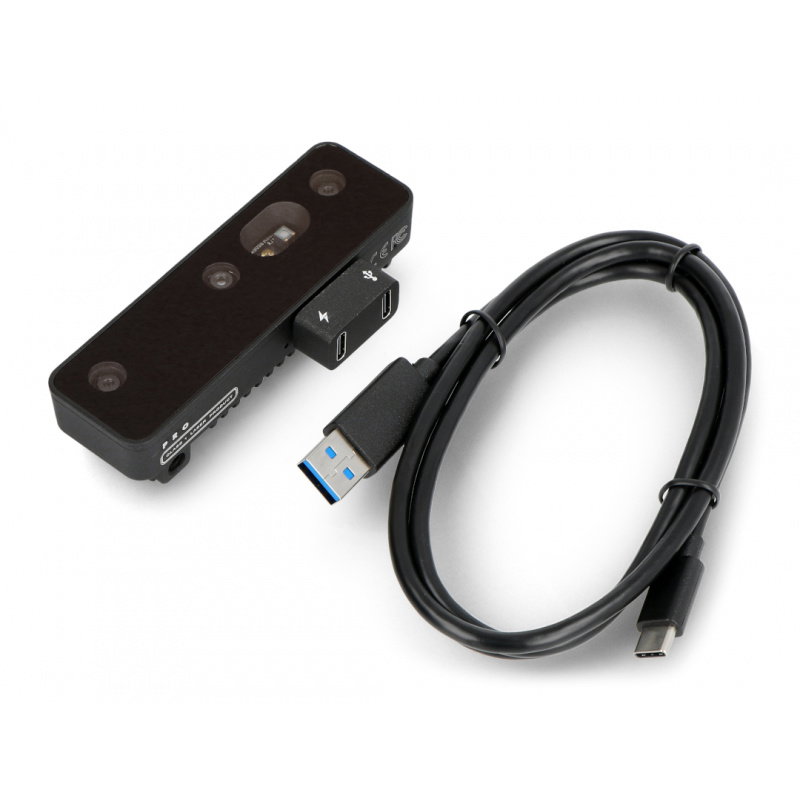

Enthaltene Komponenten.
Technische Daten Luxonis OAK-D Pro
- Spot-Projektor:
- Modell: Ams Belago 1.1 Dot-Pattern Infrarot-Strahler
- Anzahl der Punkte: 4700
- HFOI 50%: 78° ± 7%
- VFOI 50%: 61° ± 7%
- VCSEL-Wellenlänge: 940 nm
- Schnittstelle: USB Typ C USB 3.2 Gen1
- Stromversorgung: 5 V
- Leistungsaufnahme: 2,5 W bis 7,5 W
- Architektur: RVC2 (Movidius Myriad X VPU)
- IMU: BNO086
- Betriebstemperatur: -20°C bis 50°C
- Schutzart: IP66
- Abmessungen: 97 x 29,5 x 22,9 mm
- Gewicht: 91 g

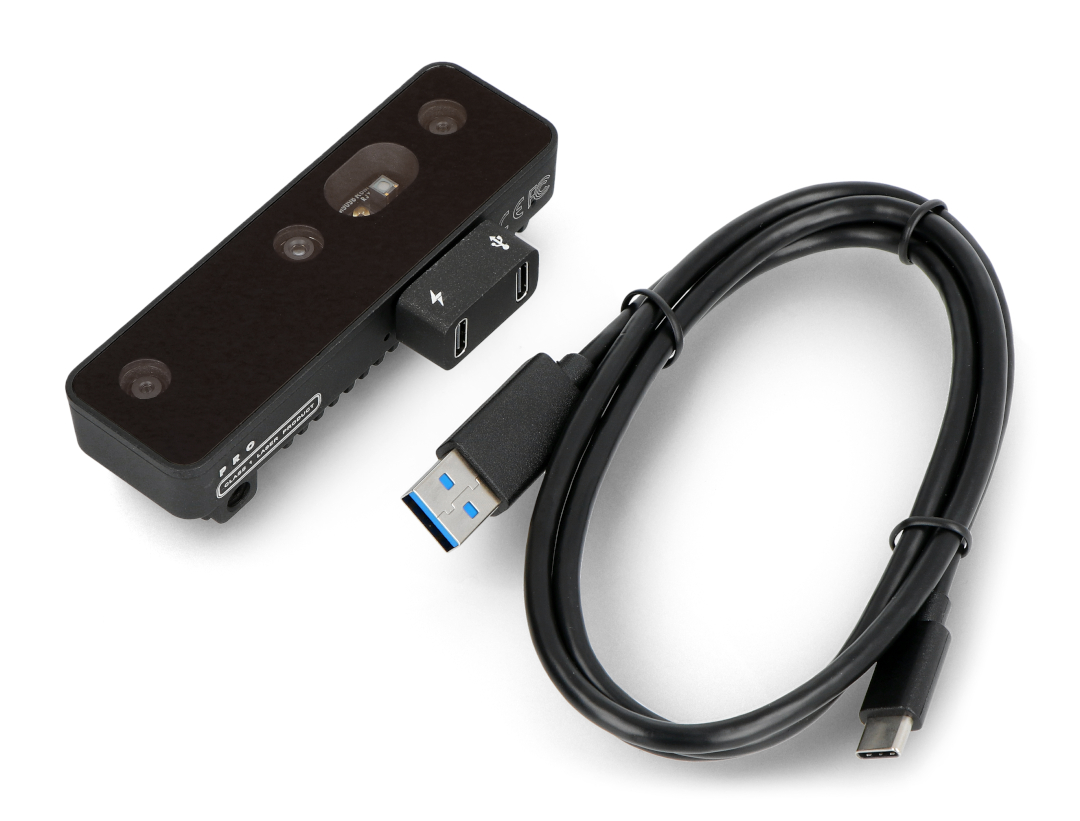

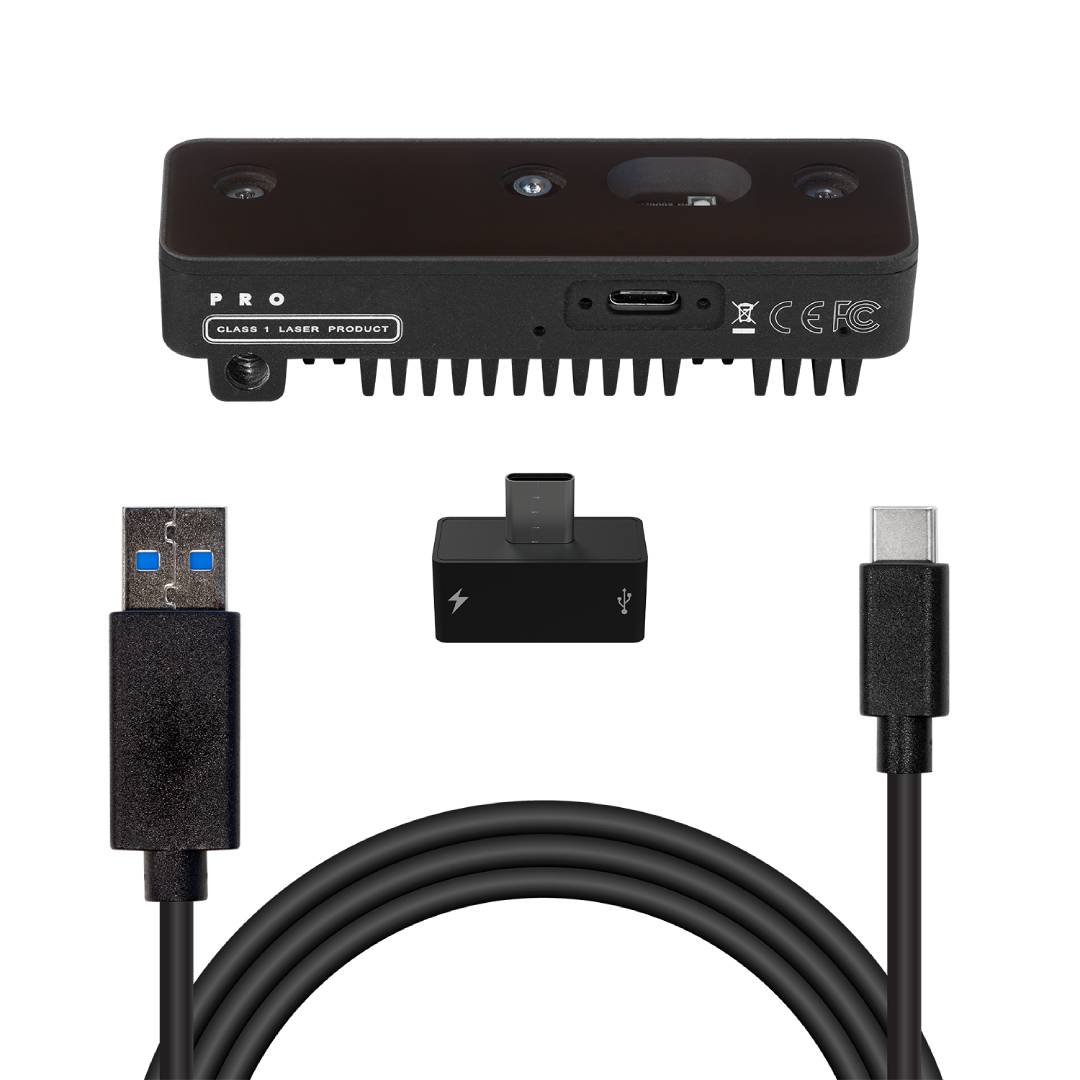

Inhalt des Kits
- OAK-D Pro Kamera (OV9782)
- USB-Typ-C-Kabel
- Y-Adapter
