Produktbeschreibung: AX7035B – FPGA-Entwicklungsboard – AMD Artix 7 XC7A35T
Die ALINX AX7035B ist eine Entwicklungsplattform mit dem AMD Artix 7 XC7A35T-2FGG484I Prozessor. Das Board ermöglicht die Entwicklung eigener digitaler Schaltungen, Controller, Kommunikationsschnittstellen und Hardwarebeschleuniger, die parallel arbeiten. Mit DDR3-Speicher, HDMI , Gigabit-Ethernet, USB 2.0 und zahlreichen Erweiterungsanschlüssen eignet es sich ideal als Basis für Projekte in den Bereichen Bildverarbeitung, Datenübertragung und Steuerung. Die Plattform bietet einen HDMI-Eingang mit Unterstützung für Signale bis zu 720p bei 60 Hz und einen HDMI-Ausgang mit Unterstützung für Bilder bis zu 1080p bei 60 Hz. Zwei 40-polige Anschlüsse mit 2,54 mm Rastermaß ermöglichen den Anschluss von Kameras , TFT-Displays, Hochgeschwindigkeitssensoren und anderen ALINX-Modulen. Integrierte Tasten, LEDs, eine Siebensegmentanzeige und ein Temperatursensor vereinfachen das Testen Ihrer Designs ohne zusätzliche Komponenten.

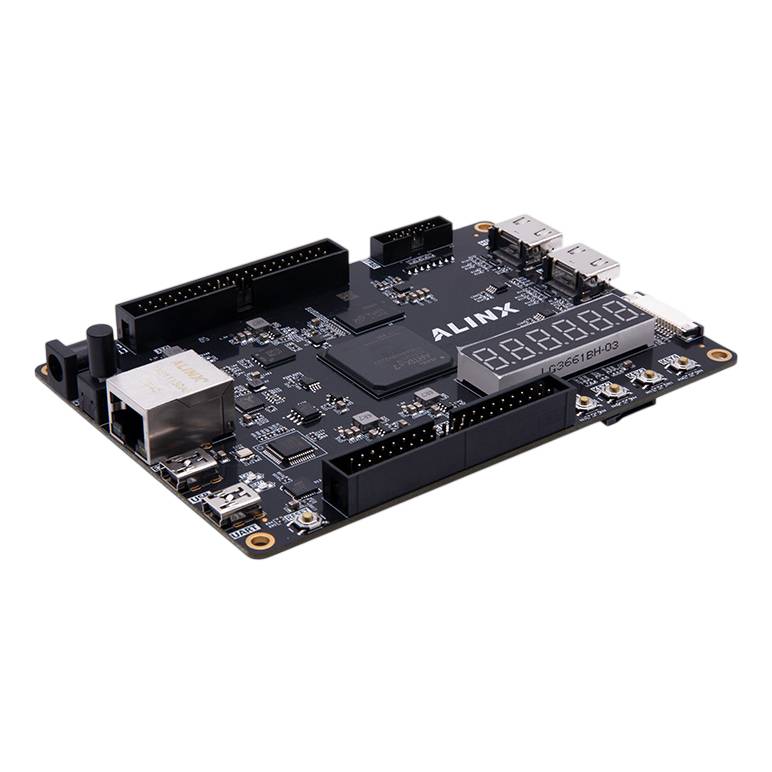

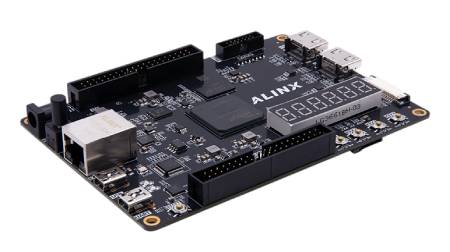

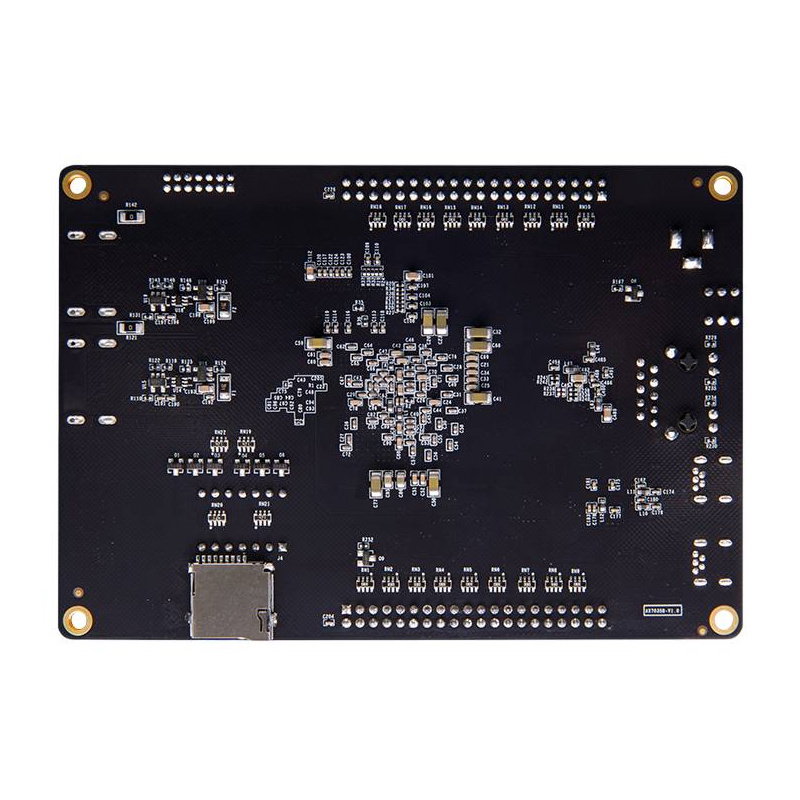

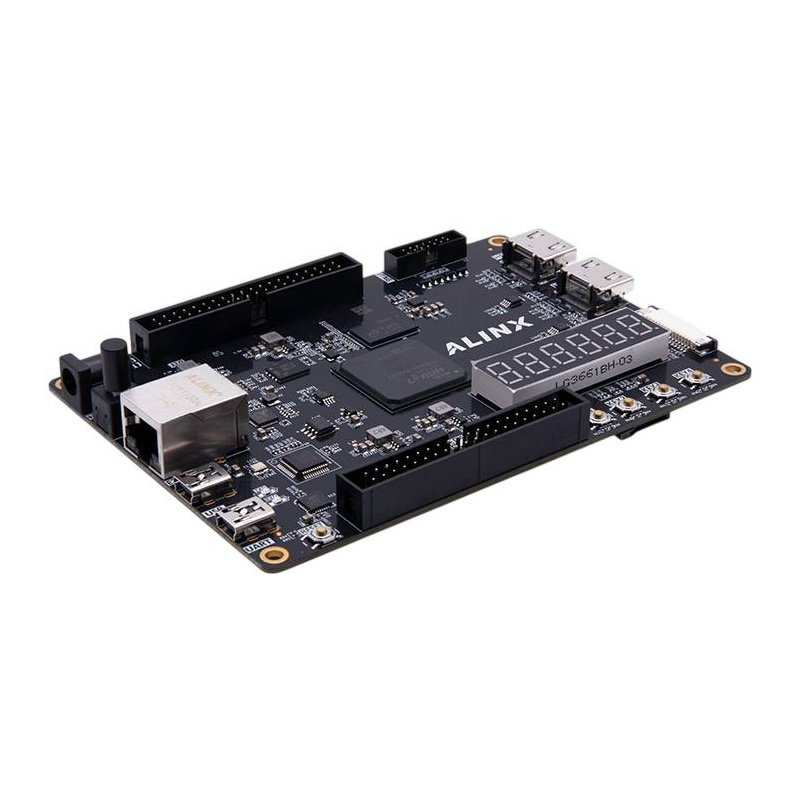

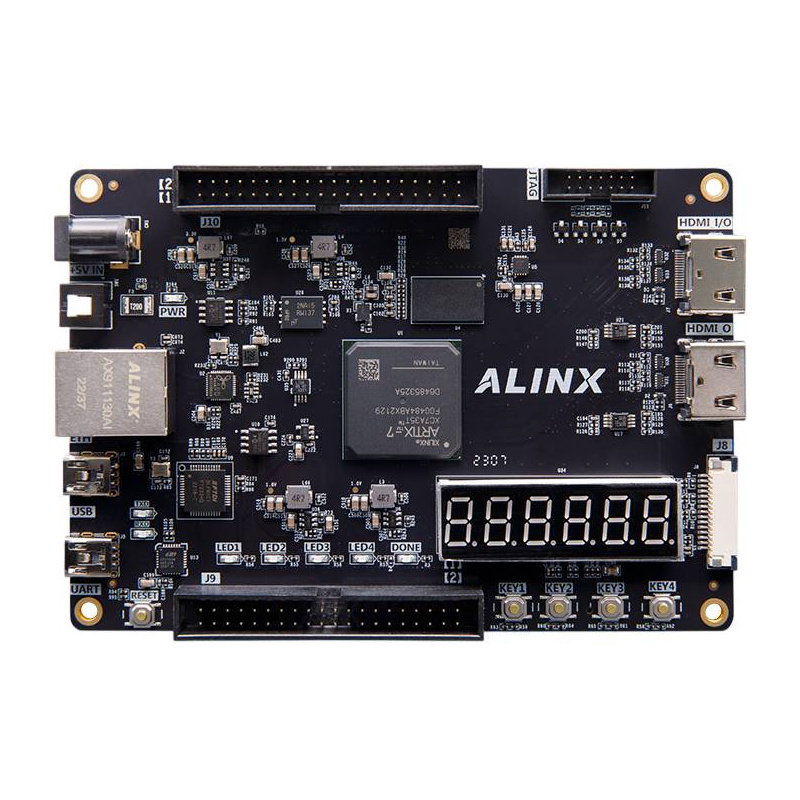

AX7035B - FPGA-Entwicklungsboard - AMD Artix 7 XC7A35T.
Dank einer Vielzahl von Schnittstellen eignet sich die Platine für Projekte, die das Erfassen, Verarbeiten und Senden großer Datenmengen erfordern.
Hauptmerkmale der ALINX AX7035B-Platine
- AMD Artix 7 XC7A35T Chip : Energieeffiziente FPGA-Logik, gefertigt in 28-nm-Technologie
- 256 MB DDR3 SDRAM : Schneller Datenpuffer für Bildverarbeitung und anspruchsvolle Algorithmen
- 16 MB QSPI-Flashspeicher : Speichert FPGA-Konfigurations- und Benutzerdaten
- HDMI-Ein- und -Ausgang : Unterstützung für Bildaufnahme-, Analyse- und Generierungsprojekte
- Gigabit-Ethernet : schnelle Netzwerkkommunikation mit Geschwindigkeiten von 10 Mbit/s bis 1000 Mbit/s
- USB 2.0-Schnittstelle : Kommunikation mit einem Computer mit Geschwindigkeiten von bis zu 480 Mbit/s
- USB UART : Komfortabler Diagnosedatentransfer und serielle Kommunikation
- MicroSD-Steckplatz : Unterstützt Karten im SD- und SPI-Modus
- Zwei 40-polige Erweiterungsports : jeweils 34 E/A-Leitungen zur Zusammenarbeit mit externen Modulen
- MIPI-FPC-Anschluss : Möglichkeit zum Anschluss eines kompatiblen Kameramoduls
- Sechsstellige Anzeige : Darstellung von Ergebnissen, Statusmeldungen und numerischen Daten
- LM75-Temperatursensor : Temperaturmessung in der Umgebung der Platine
- JTAG-Schnittstelle : FPGA-Konfiguration und -Debugging
- 5V-Netzteil : Ein einziger Eingang zur Stromversorgung der gesamten Plattform

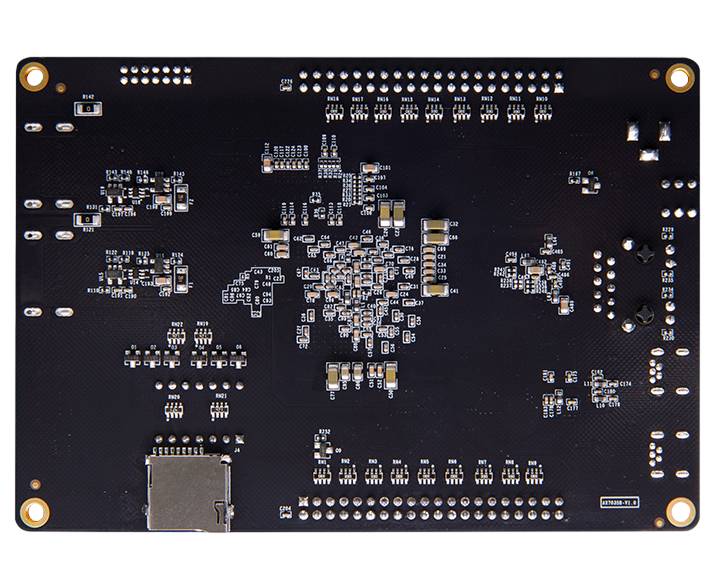

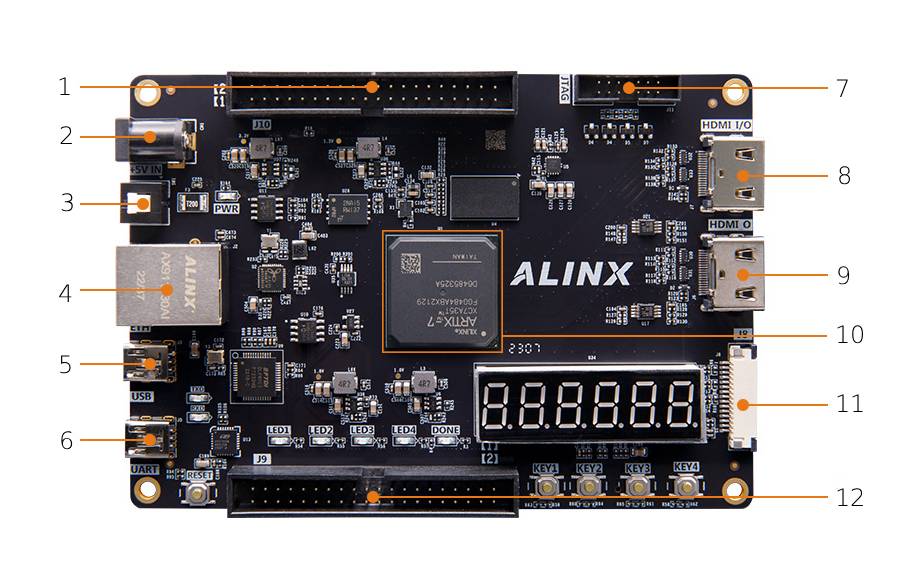

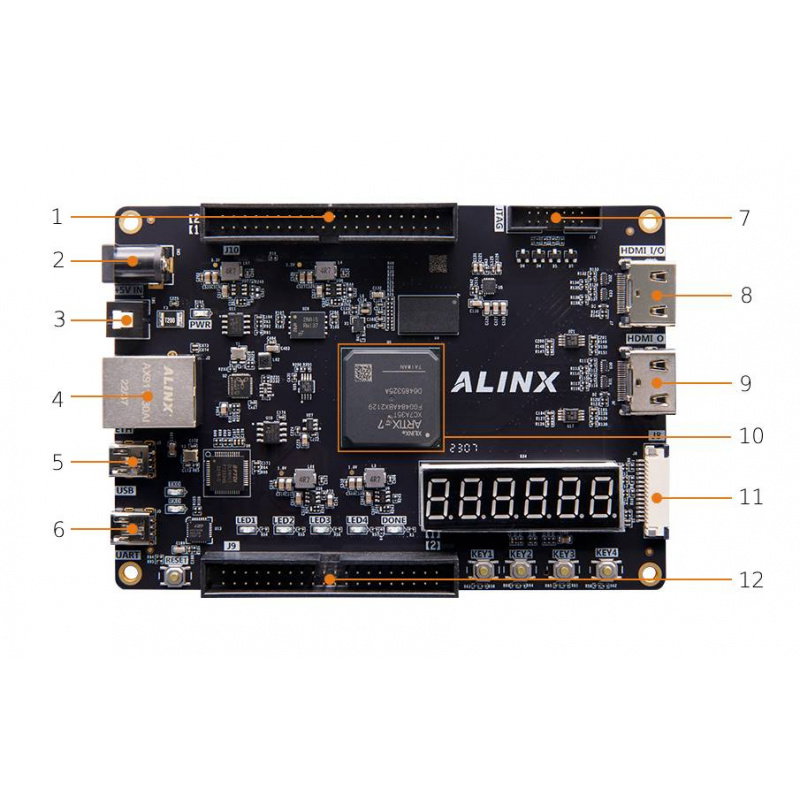

Komponenten und Anschlüsse auf der AX7035B-Platine
Die wichtigsten Schnittstellen sind so angeordnet, dass der Anschluss von Kabeln und Erweiterungsmodulen erleichtert wird. Wie auf der Platine dargestellt, sind folgende Schnittstellen vorhanden:
- 40-poliger Erweiterungsanschluss
- Leistungsaufnahme
- Netzschalter
- Gigabit-Ethernet-Anschluss
- UART-Schnittstelle
- USB 2.0-Schnittstelle
- JTAG-Anschluss
- HDMI-Eingang
- HDMI-Ausgang
- XC7A35T-System
- MIPI-Anschluss
- 40-poliger Erweiterungsanschluss

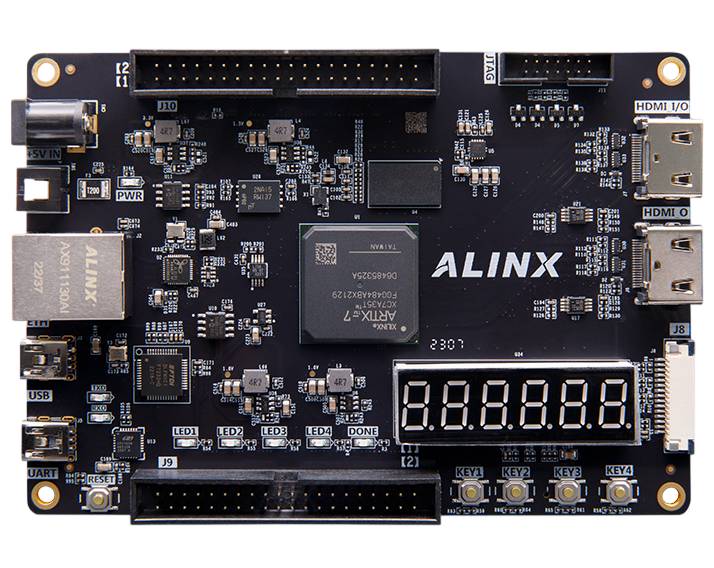

Anordnung der Bauteile auf der Platine.
Der ALINX AX7035B kann als Bildungsplattform, Prototyping-Plattform oder als Teil eines Forschungs- und Entwicklungslabors eingesetzt werden.
AMD Artix 7 XC7A35T – ein effizienter FPGA für die Parallelverarbeitung
Das Herzstück der Plattform ist der AMD Artix 7 XC7A35T-2FGG484I , ein programmierbarer FPGA im 484-Pin-Gehäuse. Mit diesem Baustein lassen sich Hardware-Logikblöcke erstellen, die mehrere Operationen gleichzeitig ausführen. Dadurch eignet er sich ideal für Aufgaben, die geringe Latenz und deterministische Ausführungszeiten erfordern. Er kann unter anderem zur Implementierung von Controllern, digitalen Filtern, Kommunikationsschnittstellen und Bildverarbeitungspipelines verwendet werden. Die Artix-7-Architektur basiert auf 28-nm-Technologie und bietet ein günstiges Verhältnis von Leistung, Energieverbrauch und Kosten. Im Gegensatz zu einem herkömmlichen Mikroprozessor führt ein FPGA nicht einfach nur sequentielle Programmbefehle aus, sondern ermöglicht die Gestaltung eigener Hardwarestrukturen. Dadurch kann der AX7035B Hochgeschwindigkeitsdatenströme verarbeiten, Parallelverarbeitung durchführen und gleichzeitig mit mehreren Peripheriegeräten arbeiten.
| Technische Daten des AX7035B | |
|---|---|
| Hauptsystem | AMD Artix 7 XC7A35T |
| Layoutvariante | XC7A35T-2FGG484I |
| FPGA-Gehäuse | FGG484 |
| Fertigungstechnologie | 28 nm |
| RAM | 256 MB DDR3 SDRAM |
| DDR3-Speicherbusbreite | 16 Bit pro Befehl |
| DDR3 Lese- und Schreibfrequenz | bis zu 400 MHz |
| Theoretische Speicherbandbreite | bis zu 12,8 Gbit/s |
| Nichtflüchtiger Speicher | 16 MB QSPI-Flash |
| Taktgenerator | 50 MHz |
| Netzwerkschnittstelle | 1 x Gigabit-Ethernet RJ45 |
| Ethernet-Schnittstellengeschwindigkeit | 10 Mbit/s, 100 Mbit/s oder 1000 Mbit/s |
| Ethernet-PHY-Chip | JL2121 |
| Bildeingabe | 1 x HDMI |
| Maximale HDMI-Eingangsauflösung | 720p bei 60 Hz |
| Bildausgabe | 1 x HDMI |
| Maximale HDMI-Ausgangsauflösung | 1080p bei 60 Hz |
| USB-Schnittstelle | 1 x USB 2.0 |
| USB 2.0-Controller | FT232H |
| Maximale USB 2.0-Geschwindigkeit | 480 Mbit/s |
| Serielle Schnittstelle | 1 x USB UART |
| USB-UART-Controller | CP2102GM |
| UART-Anschluss | miniUSB |
| Speicherkartensteckplatz | 1 x microSD |
| Betriebsmodi der Speicherkarte | SD und SPI |
| EEPROM-Speicher | 1 x 512 B 24LC04 |
| Temperatursensor | LM75 |
| Erweiterungsanschlüsse | 2 x 40 Pins |
| Raster des Erweiterungsports | 2,54 mm |
| Anzahl der E/A-Leitungen pro Erweiterungsport | 34 |
| Kameraanschluss | 1 x 15-poliger FPC MIPI |
| Programmierschnittstelle | 1 x JTAG |
| Anzeige | sechsstellige Siebensegmentanzeige |
| Tasten | 1 x Reset-Taste und 4 x Benutzertasten |
| Dioden | 1 x PWR, 1 x DONE, 1 x RXD, 1 x TXD und 4 x Benutzer-LEDs |
| Stromversorgung | 5V |
| Abmessungen | 130 x 90 mm |
