Produktbeschreibung: AX7020 - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z020
Die ALINX AX7020 ist eine leistungsstarke Entwicklungsplattform mit dem AMD Zynq 7000 SoC XC7Z020-2CLG400I . Sie kombiniert programmierbare FPGA- Logik mit einem Dual-Core ARM Cortex-A9 Prozessor und ermöglicht so die simultane Ausführung von Steuerungssoftware und Hochgeschwindigkeits-Hardwareoperationen. Diese Lösung ermöglicht die Entwicklung leistungsstarker Embedded-Systeme, die Parallelverarbeitung, geringe Latenz und die Unterstützung mehrerer Schnittstellen erfordern. Die Platine ist mit 1 GB DDR3 SDRAM, QSPI-Flash, Gigabit-Ethernet, HDMI, USB, microSD , UART und JTAG ausgestattet. Zwei 40-polige Erweiterungsanschlüsse ermöglichen den Anschluss von Kameras, TFT-Displays, Hochgeschwindigkeitswandlern und anderen Peripheriemodulen. Die AX7020 eignet sich für Anwendungen in der Industrieautomation, Kommunikationssystemen, Bildverarbeitung, Messtechnik und der Entwicklung von Prototypen für medizinische Geräte.

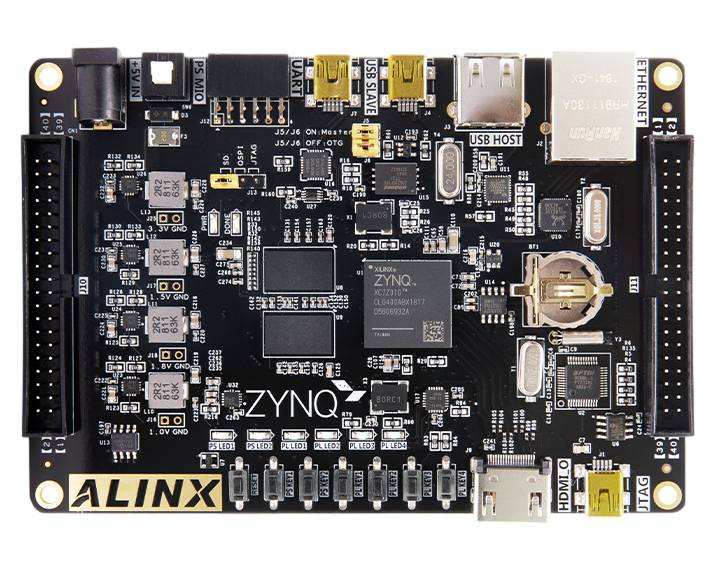

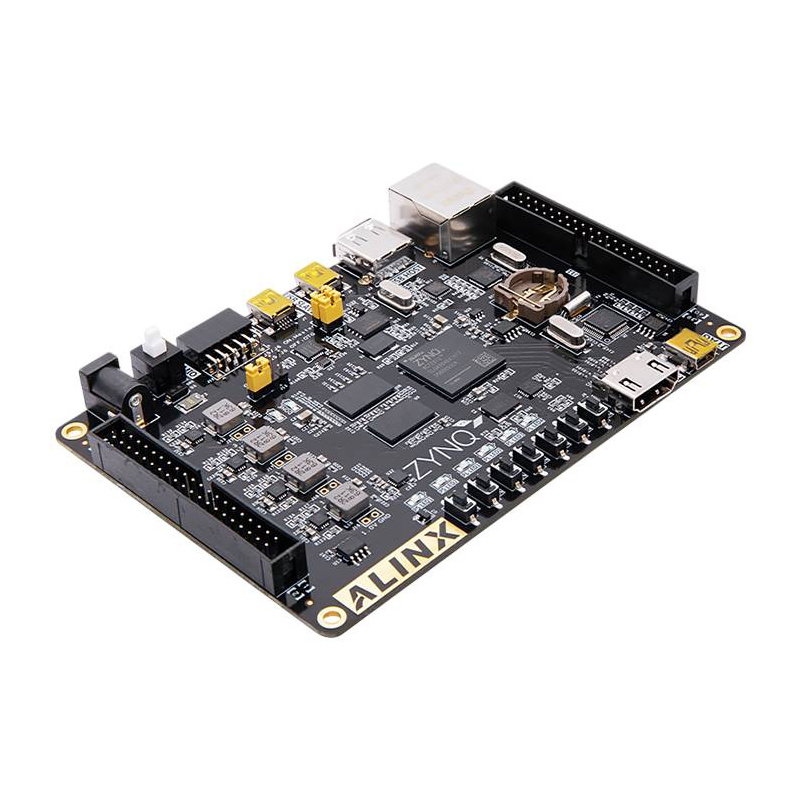

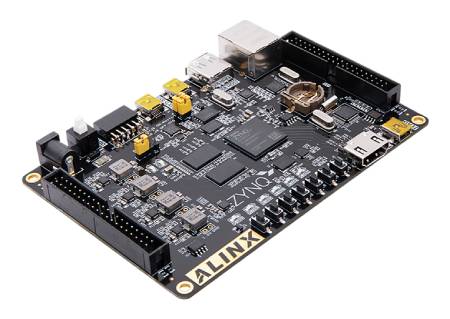

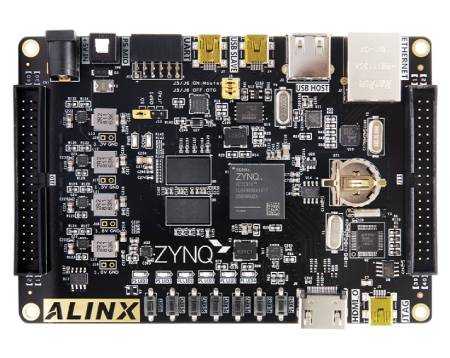

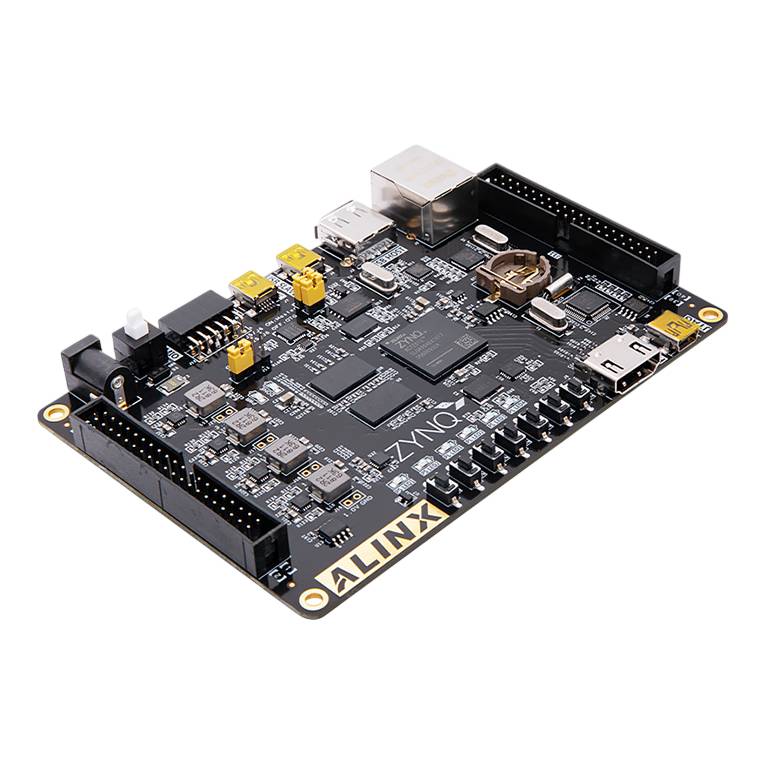

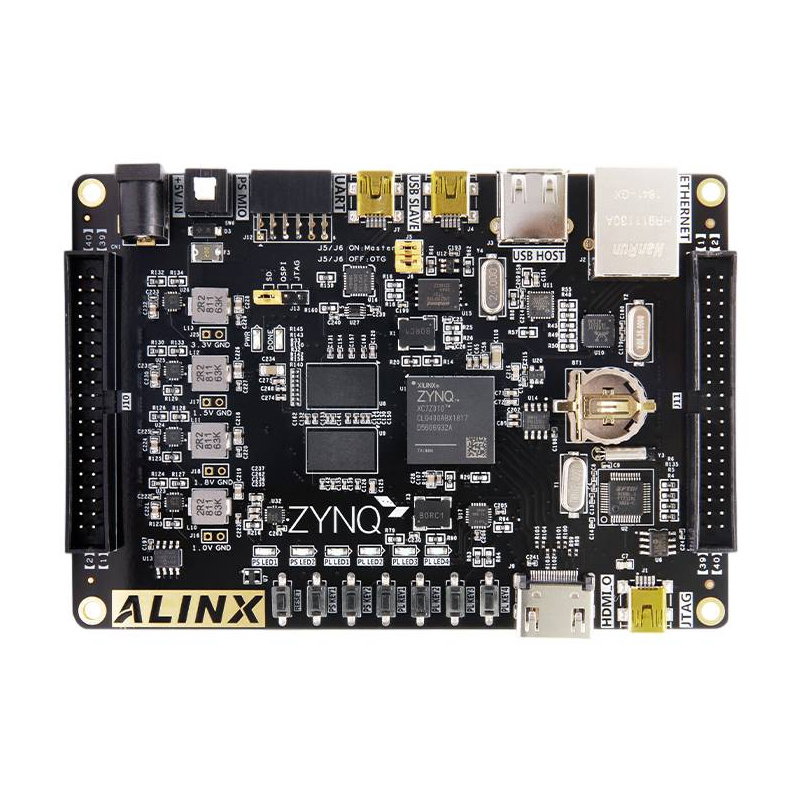

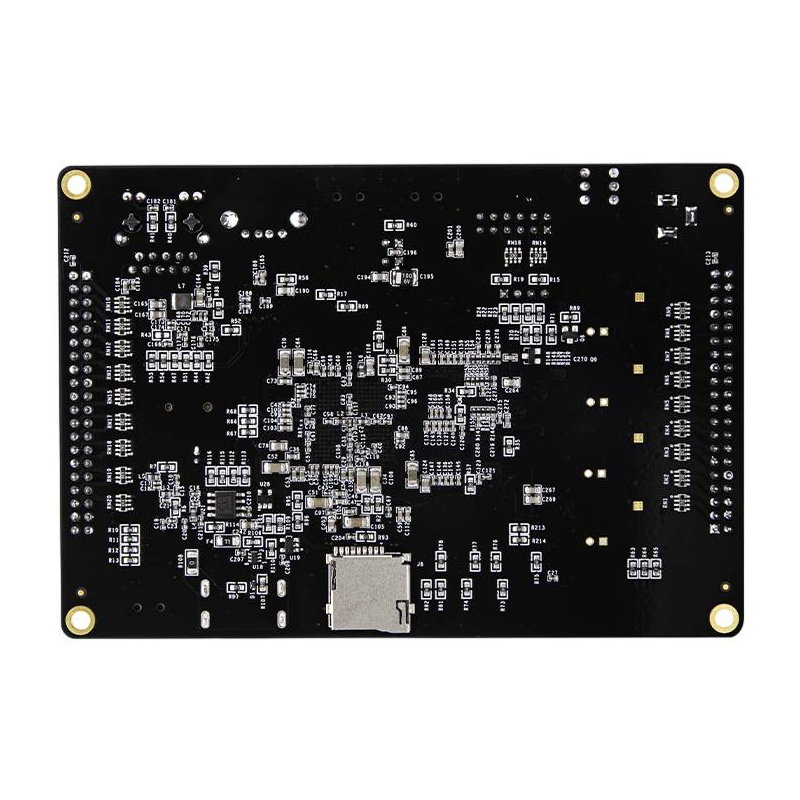

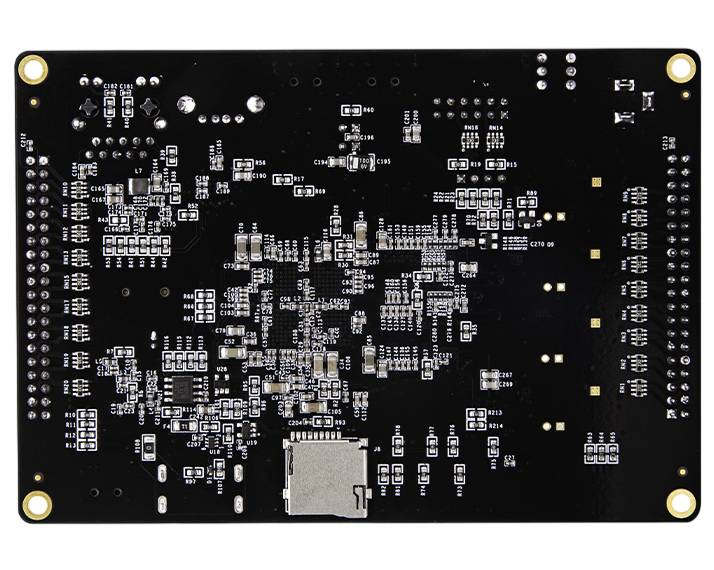

AX7020 - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z020.
Der ALINX AX7020 kann als Prototyping-Plattform, als Ausbildungsplattform oder als Basis für ein fortschrittliches Zielgerät verwendet werden.
Hauptmerkmale der AX7020-Platine
- AMD Zynq 7000 SoC XC7Z020 : eine Kombination aus einem Dual-Core ARM Cortex-A9 Prozessor und programmierbarer FPGA-Logik
- Prozessortaktfrequenz bis zu 767 MHz : ermöglicht die Unterstützung umfangreicher Anwendungen, Betriebssysteme und Kommunikationsschnittstellen
- 1 GB DDR3 SDRAM : schneller Arbeitsspeicher, der über einen 32-Bit-Bus mit dem PS-Prozessor verbunden ist.
- 32 MB QSPI-Flash-Speicher : Speicherplatz für Bootloader, Systemkonfiguration und Benutzerdaten
- Gigabit-Ethernet : Schnelle Netzwerkkommunikation in Industrie- und Telekommunikationsprojekten
- HDMI-Schnittstelle : Möglichkeit zur Implementierung digitaler Bild-Ein- oder -Ausgabe, abhängig von der Projektkonfiguration
- USB-Host und USB-Slave : Unterstützung für Peripheriegeräte und Kommunikation mit einem Computer
- USB UART : komfortable serielle Kommunikation, Systemkonfiguration und Diagnose
- microSD-Kartensteckplatz : zum Starten des Betriebssystems und zum Speichern von Dateien
- JTAG-Schnittstelle : Programmierung und Fehlersuche des Prozessors und programmierbarer Teile
- Zwei 40-polige Erweiterungsports : jeweils 34 E/A-Leitungen zur Zusammenarbeit mit externen Modulen
- DS1302 Echtzeituhr : Unterstützung für Datum und Uhrzeit in Benutzeranwendungen
- LEDs und Benutzertasten : Testen Sie die Funktion der PS- und PL-Teile ohne zusätzliche Komponenten.
- Einzelne 5V-Stromversorgung : Schließen Sie die Plattform einfach an eine geeignete Stromquelle an.
Komponenten und Anschlüsse auf dem AX7020-Entwicklungsboard

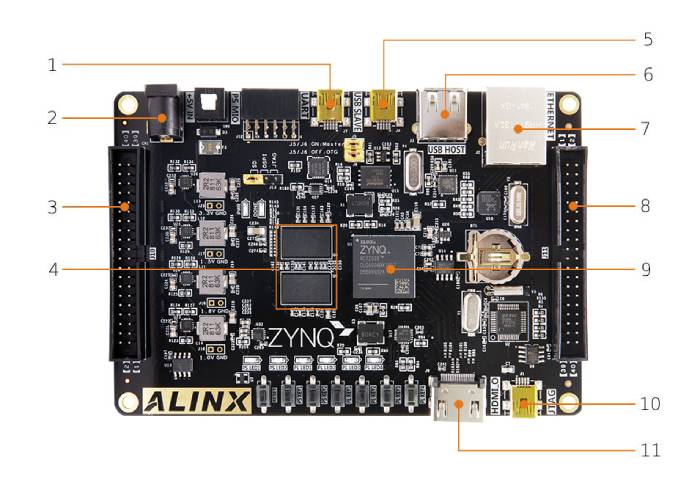

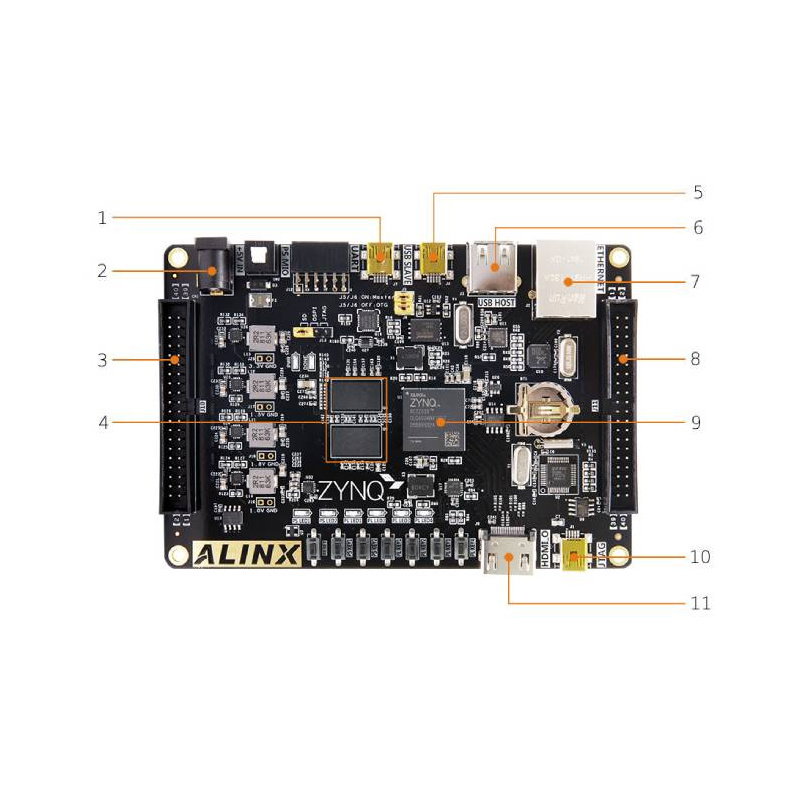

Die wichtigsten Komponenten der Platine sind für einen einfachen Zugriff während der Prototypentwicklung und des Designtests angeordnet. Kommunikationsschnittstellen, Speicher, Erweiterungsanschlüsse und Programmieranschlüsse sind direkt zugänglich. Laut der Grafik enthält die Platine folgende Komponenten:
- USB-UART-Schnittstelle
- Stromzufuhr
- 40-poliger Erweiterungsanschluss
- 1 GB DDR3-Speicher
- USB-Slave
- USB-Host
- Gigabit-Ethernet
- XC7Z020 Chip
- 40-poliger Erweiterungsanschluss
- JTAG
- HDMI-Ausgang
Anordnung der Bauteile auf der Platine.
Die Kombination aus einem ARM-Prozessor, programmierbarer FPGA-Logik und zahlreichen Schnittstellen ermöglicht die Umsetzung von Projekten, die eine schnelle Datenverarbeitung und die gleichzeitige Unterstützung mehrerer Geräte erfordern.
AMD Zynq 7000 SoC XC7Z020 – ARM-Prozessor und FPGA-Logik
Das Herzstück des AX7020-Boards ist der AMD Zynq 7000 SoC XC7Z020 , der ein prozessorbasiertes Verarbeitungssystem (PS) und programmierbare Logik (PL) in einem einzigen Gehäuse integriert. Der Prozessor enthält zwei ARM Cortex-A9-Kerne und ist für die Softwareausführung, die Speicherverwaltung und die Verwaltung der Kommunikationsschnittstellen zuständig. Dadurch eignet sich die Plattform als leistungsstarker Einplatinencomputer für eingebettete Systeme. Die programmierbare Logik basiert auf der Artix-7 FPGA-Architektur und wird in 28-nm-Technologie gefertigt . Sie können eigene digitale Blöcke, Controller, Schnittstellen und Hardwarebeschleuniger parallel erstellen. Die Kombination aus ARM-Prozessor und FPGA ermöglicht es, rechenintensive Aufgaben an die Hardwarelogik auszulagern, sodass die Softwareebene Steuerung, Kommunikation und Benutzeroberfläche übernimmt.
| Technische Daten des AX7020 | |
|---|---|
| Hauptsystem | AMD Zynq 7000 SoC XC7Z020 |
| Layoutvariante | XC7Z020-2CLG400I |
| Prozessor | Dual-Core ARM Cortex-A9 |
| Prozessortaktfrequenz | bis zu 767 MHz |
| Programmierbare Logik | FPGA der Artix-7-Familie, 28-nm-Technologie |
| RAM | 1 GB DDR3 SDRAM, 32-Bit-Bus |
| Nichtflüchtiger Speicher | 32 MB QSPI-Flash |
| EEPROM-Speicher | 2 x 256 B 24LC04 |
| Netzwerkschnittstelle | 1 x Gigabit-Ethernet |
| Bildschnittstelle | 1 x HDMI-Anschluss, konfigurierbar als Eingang oder Ausgang |
| USB-Hostschnittstelle | 1 x USB-Host Typ A |
| USB-Slave-Schnittstelle | 1 x USB-Slave |
| Serielle Schnittstelle | 1 x USB UART im PS-Teil |
| Programmierschnittstelle | 1 x JTAG |
| Speicherkartensteckplatz | 1 x microSD |
| PL-Erweiterungsanschlüsse | 2 x 40 Pins, 2,54 mm Rastermaß, je 34 I/O-Leitungen |
| PS-Erweiterungsanschluss | 1 x 12-poliges PMOD |
| Echtzeituhr | DS1302 |
| Benutzer-LEDs | 2 x PS-LED und 4 x PL-LED |
| Benutzer-Schaltflächen | 2 x PS-Taste und 4 x PL-Taste |
| Stromversorgung | 5V |
| Abmessungen | 130 x 90 mm |
