Herstellerbeschreibung: AL321 – USB-JTAG-Programmiergerät für Xilinx-FPGA- und CPLD-Systeme
Der ALINX AL321 Programmer ermöglicht die Konfigurationsübertragung, Diagnose und das Testen von Projekten mit Xilinx FPGA- und CPLD- Bausteinen. Das Gerät verbindet einen Computer mit der JTAG-Schnittstelle des Entwicklungsboards. Zwei Steckverbindertypen gewährleisten die Interoperabilität mit verschiedenen Hardwareplattformen. Die automatische Anpassung an die Schnittstellenspannung des Zielgeräts reduziert den Bedarf an manueller Konfiguration der Logikpegel. LEDs informieren über den Betriebszustand des Programmers, während die SPI-Flash-PROM-Unterstützung das Speichern von Konfigurationen für den Einschaltvorgang ermöglicht. Der Hersteller gibt Kompatibilität mit ISE-Versionen 12.1 bis 14.7 und mit den zum Zeitpunkt der Produkteinführung verfügbaren Vivado-Versionen an.

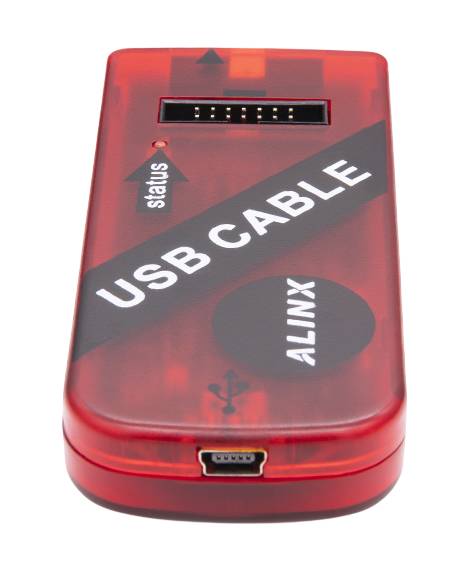

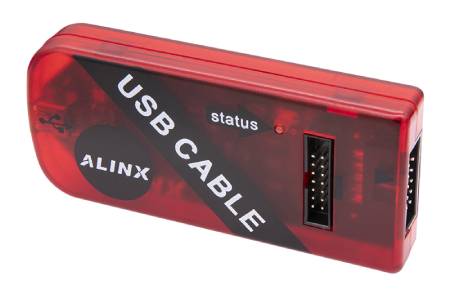

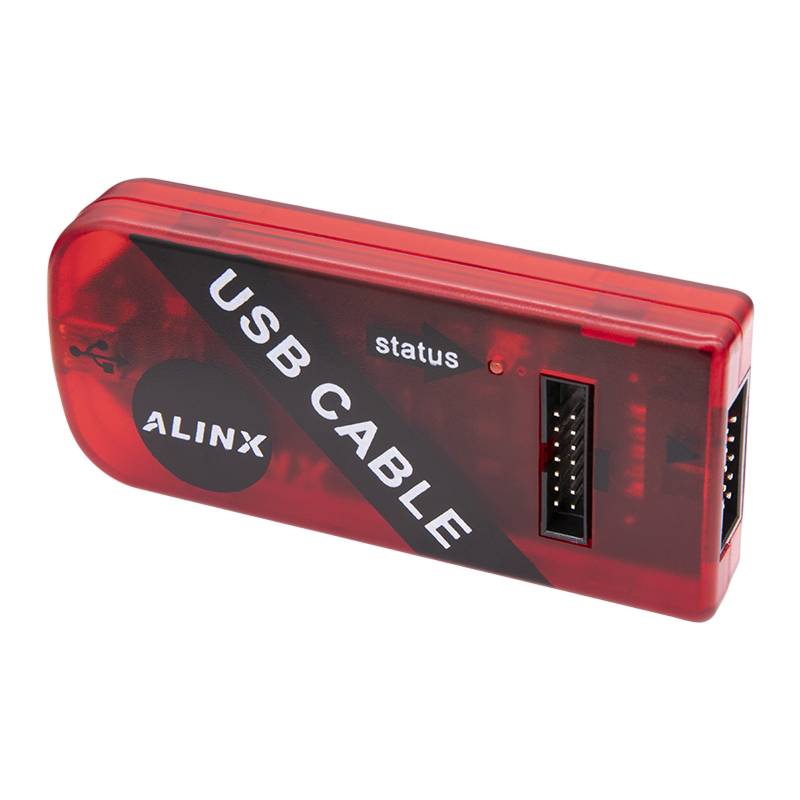

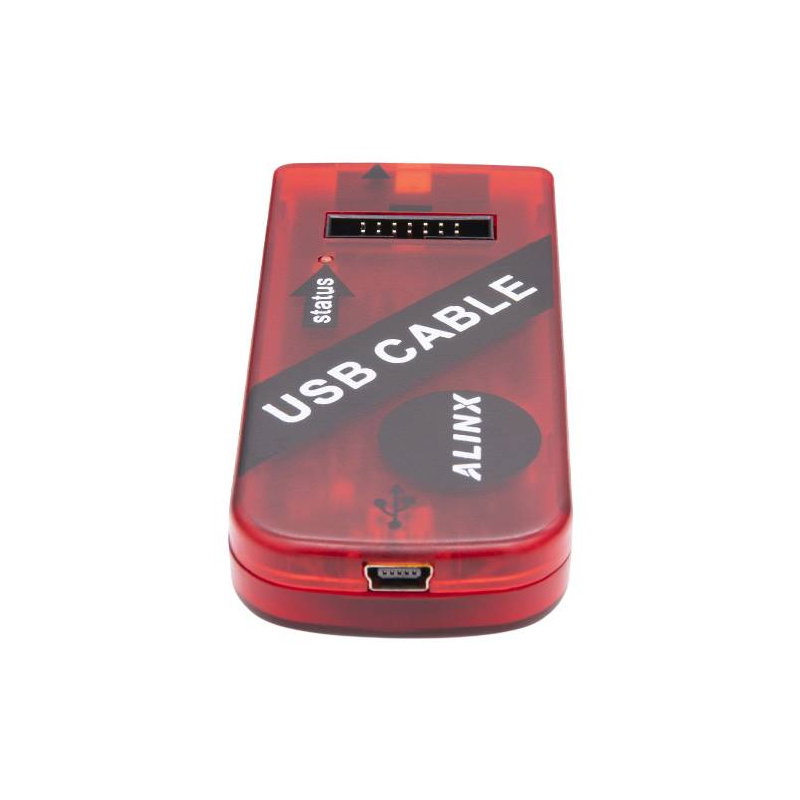

AL321 - USB JTAG-Programmiergerät für Xilinx FPGA- und CPLD-Systeme.
Der ALINX AL321 ermöglicht das Hochladen von Software und das präzise Testen von Entwicklungsboards.
Hauptmerkmale des Xilinx-Programmiergeräts
- USB-JTAG-Schnittstelle: Ermöglicht die Konfiguration und das Debuggen von FPGAs und SoCs vom Computer aus.
- Zwei JTAG-Anschlüsse: ein 10-poliger Anschluss mit 2,54 mm Rastermaß und ein 14-poliger Anschluss mit 2 mm Rastermaß erhöhen die Kompatibilität mit Entwicklungsboards.
- Automatische Spannungserkennung: Der Programmierer passt den Schnittstellenpegel an die Zielsystemspannung an.
- Unterstützte Logikpegel: 1,5 V, 1,8 V, 2,5 V und 3,3 V, LVCMOS-kompatibel
- Xilinx-Softwarekompatibilität: Unterstützung für ISE, Vivado, iMPACT und ChipScope
- Windows- und Linux-Unterstützung: Fähigkeit zur Nutzung auf gängigen Betriebssystemen
- SPI Flash PROM Speicherprogrammierung: ermöglicht das Speichern von Konfigurationen für den automatischen Systemstart.
- LED-Anzeige: Die Anzeigen erleichtern die Überwachung des Betriebs- und Übertragungsstatus.
- Breite Hardwarekompatibilität: Unterstützt mehrere Xilinx FPGA-, CPLD- und Konfigurationsspeicherfamilien
- Anwendungen im Labor und in der Entwicklung: nützlich zum Lernen, für Prototypen, die Inbetriebnahme und die Wartung digitaler Geräte
Anwendungsbereiche des USB-JTAG-Programmiergeräts
- Konfiguration von Xilinx-FPGAs auf Entwicklungsboards
- CPLD-Programmierung
- Speichern der Konfiguration in SPI-Flash-PROM-Speichern
- Debuggen von FPGA-Designs in der ChipScope-Umgebung
- Testprojekte, die in ISE und Vivado erstellt wurden
- Betrieb von Prototypen mit SoCs und FPGAs
- Diagnose der JTAG-Schnittstelle und der Geräteketten
- Aktualisierung der Konfiguration digitaler Geräte
- Aufbau von Laborstationen für FPGA-Lernen
- Wartung und Prüfung von Elektronikplatinen

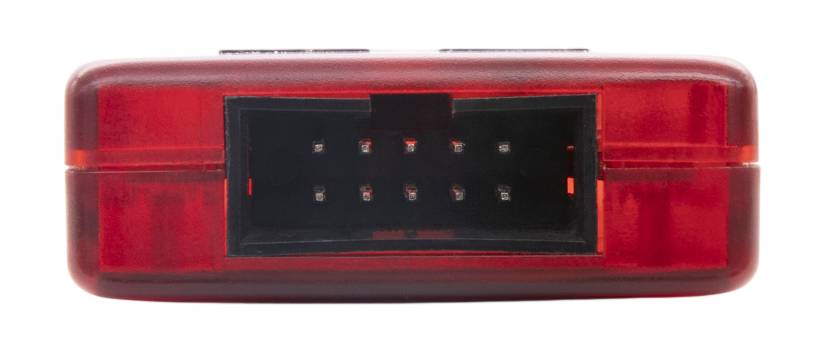

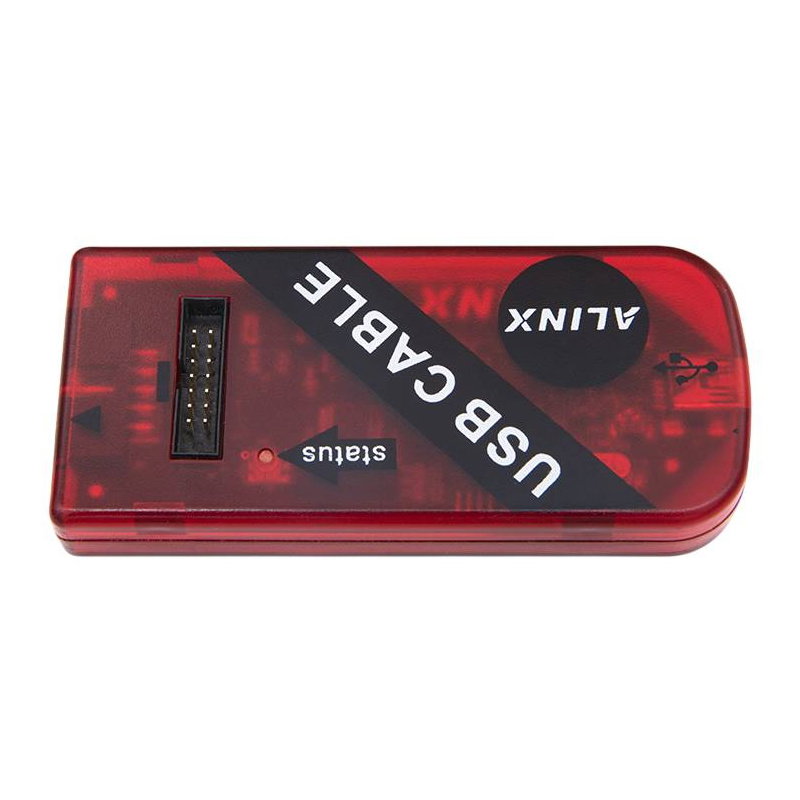

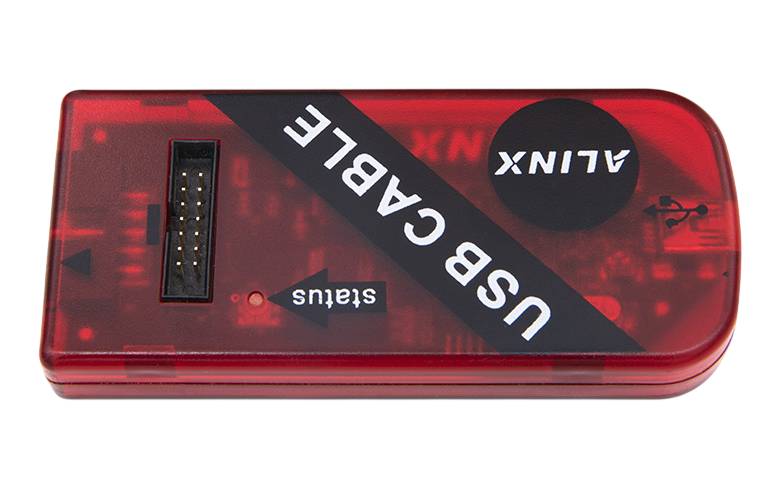

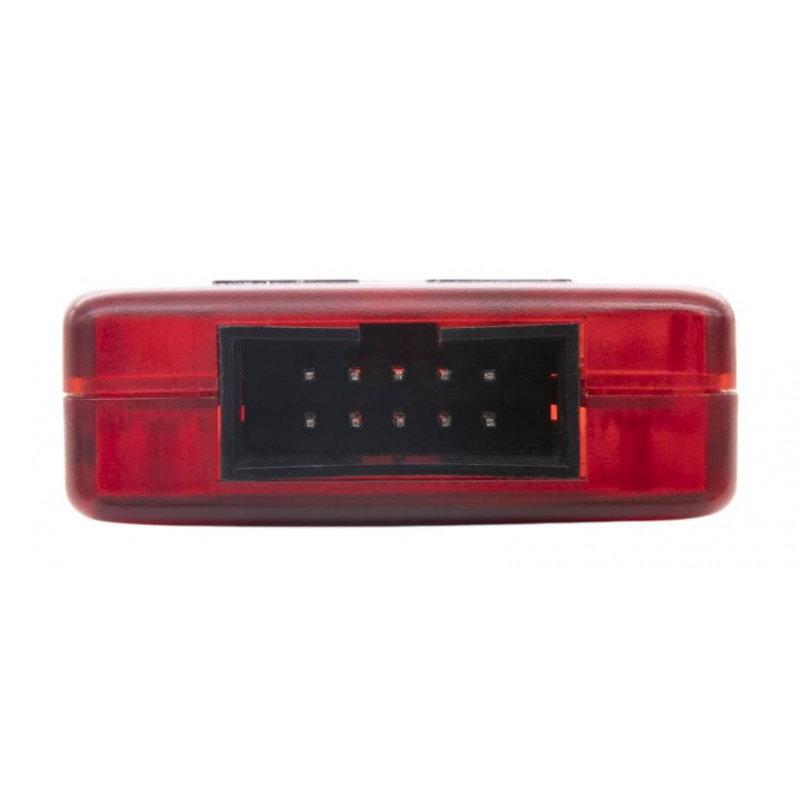

Der Programmierer verfügt über zwei Arten von Schnittstellen: eine 10-polige mit einem Rastermaß von 2,54 mm und eine 14-polige mit einem Rastermaß von 2 mm.
Das Modul unterstützt Spannungen von 3,3 V, 2,5 V, 1,8 V und 1,5 V.
Technische Spezifikationen des ALIXX AL321
- Verwendungszweck: Xilinx FPGAs, SoCs, CPLDs und Konfigurationsspeicher
- PC-seitige Schnittstelle: USB
- Zielsystemschnittstelle: JTAG
- JTAG-1-Anschluss: 10-polig
- JTAG-1-Steckerraster: 2,54 mm
- JTAG 2-Anschluss: 14-polig
- JTAG 2-Steckerraster: 2 mm
- Unterstützte Schnittstellenspannungen: 1,5 V, 1,8 V, 2,5 V und 3,3 V
- 3,3-V-Pegelstandard: LVCMOS
- Zielsystemspannungserkennung: automatisch
- Unterstützte Betriebssysteme: Windows, Linux
- Unterstützte ISE-Versionen: 12.1 bis 14.7
- Unterstützte Vivado-Umgebung: Der Hersteller gibt Unterstützung für die zum Zeitpunkt der Veröffentlichung der Produktdaten verfügbaren Versionen an.
- Unterstützte Tools: iMPACT, ChipScope
- SPI-Flash-PROM-Speicherprogrammierung: Ja
- Statusanzeige: LEDs
- Konformitätserklärung: Xilinx-Bauteile
- Unterstützte FPGAs: Spartan-Familie, einschließlich Spartan-6-Geräte
- Unterstützte CPLDs: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3 und CoolRunner-II
- Unterstützte ISP-PROMs: Serie XC18V00
- Unterstützte Flash-Speicherplattformen: XCF00S, XCF00P und XL PROM-Serie
- Weitere unterstützte FPGAs: XC4000-Serie
