Produktbeschreibung: DS1302 RTC - Echtzeituhr
Modul mit Echtzeituhr RTC DS1302. Es ermöglicht Ihnen, die Uhrzeit in Form von Stunden, Minuten und Sekunden sowie das Datum abzulesen: Tag, Monat, Jahr. Es kommuniziert über zwei I / O-Pins.
Echtzeituhr DS1302 RTC.

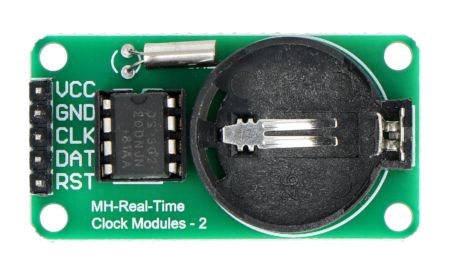

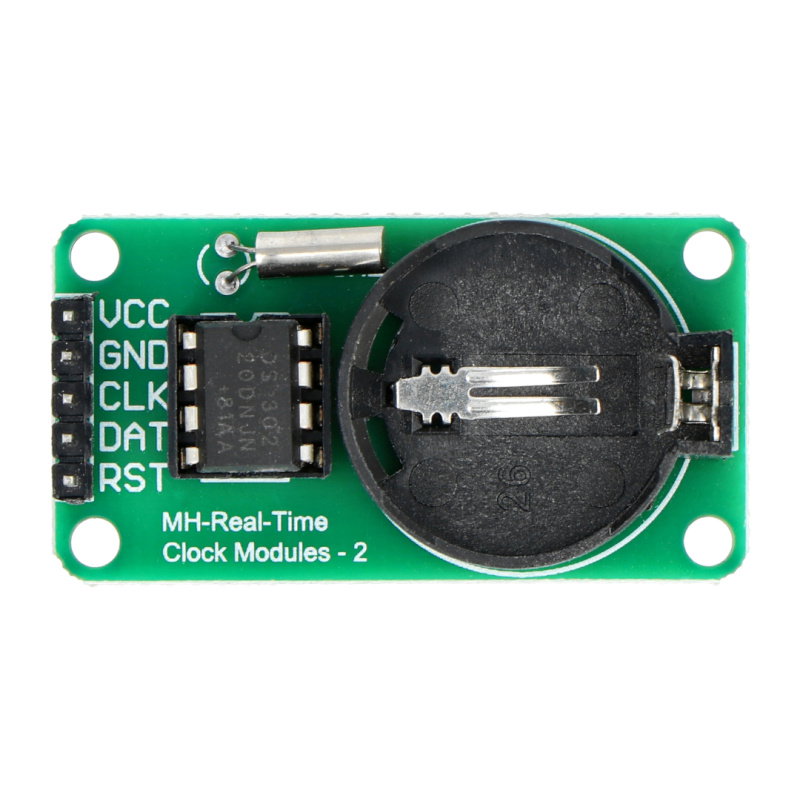

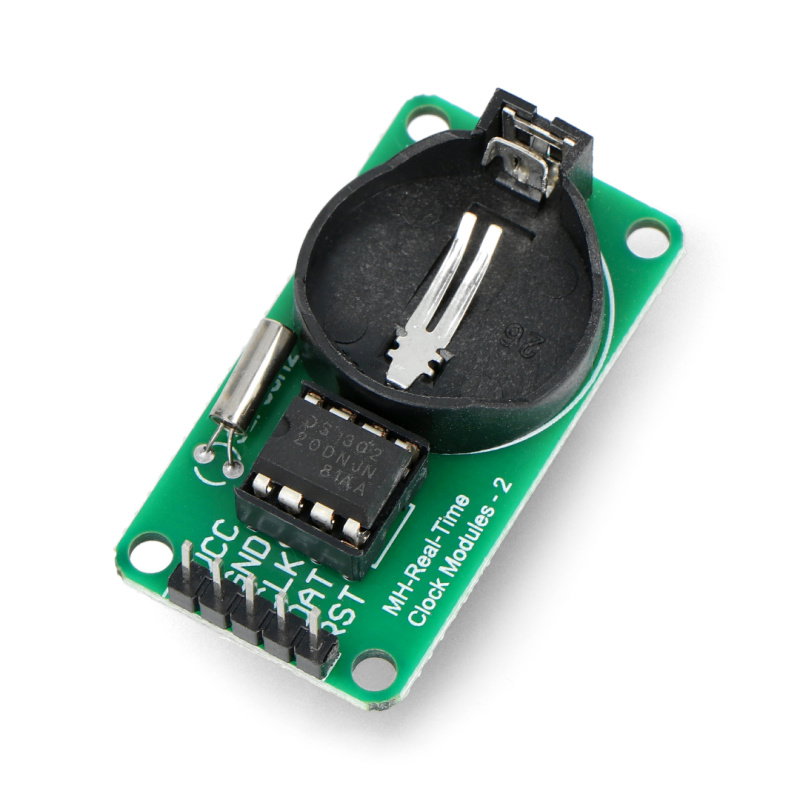

Anschluss des Uhrenmoduls RTC DS1302
Das System kommuniziert über zwei I/O-Pins des Mikrocontrollers (dies ist nicht I2C, SPI), es hat gelötete Goldpin-Anschlüsse - 2,54 mm Raster . Die Beschreibung der Pins finden Sie in der folgenden Tabelle.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 2,0 V bis 5,5 V |
| Masse | Die Masse des Systems. |
| CLK | Die Uhrenlinie. |
| DAT | Datenleitung. |
| RST | Zurücksetzen. |
Spezifikation des RTC DS1302-Uhrmoduls
- Versorgungsspannung: von 2,0 V bis 5,5 V
- Stromverbrauch: weniger als 1 mA
- Chip: DS1302 ( Dokumentation )
- Kommunikationsschnittstelle: I / O
- Daten verfügbar:
- Zeit: Stunde (AM, PM), Minute, Sekunde
- Datum: Monat, Tag, Jahr
- Stromversorgung: CR2032-Batterie (nicht mitgeliefert)
Nützliche Links |
