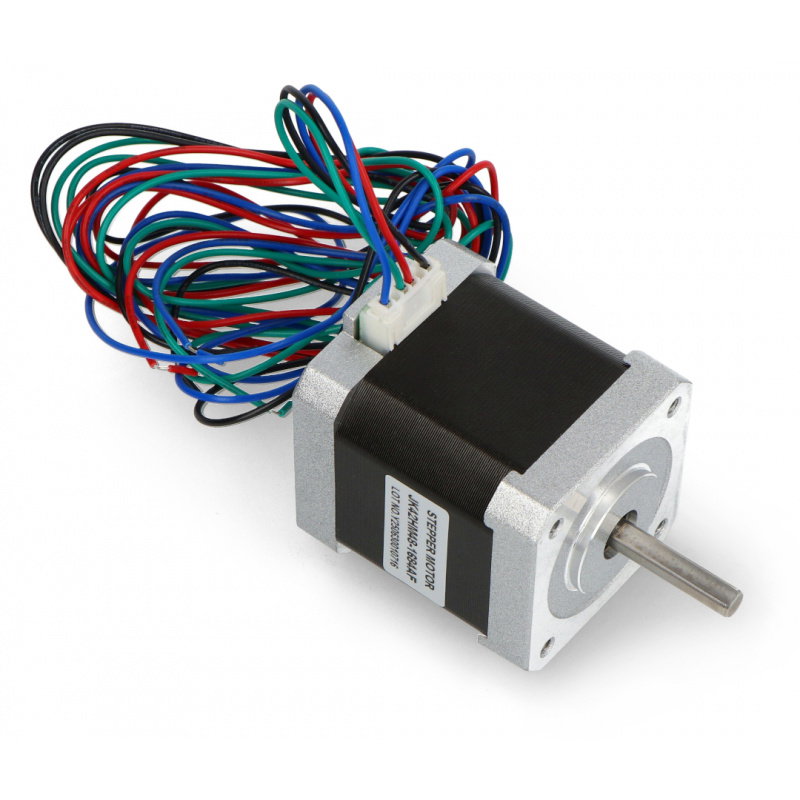

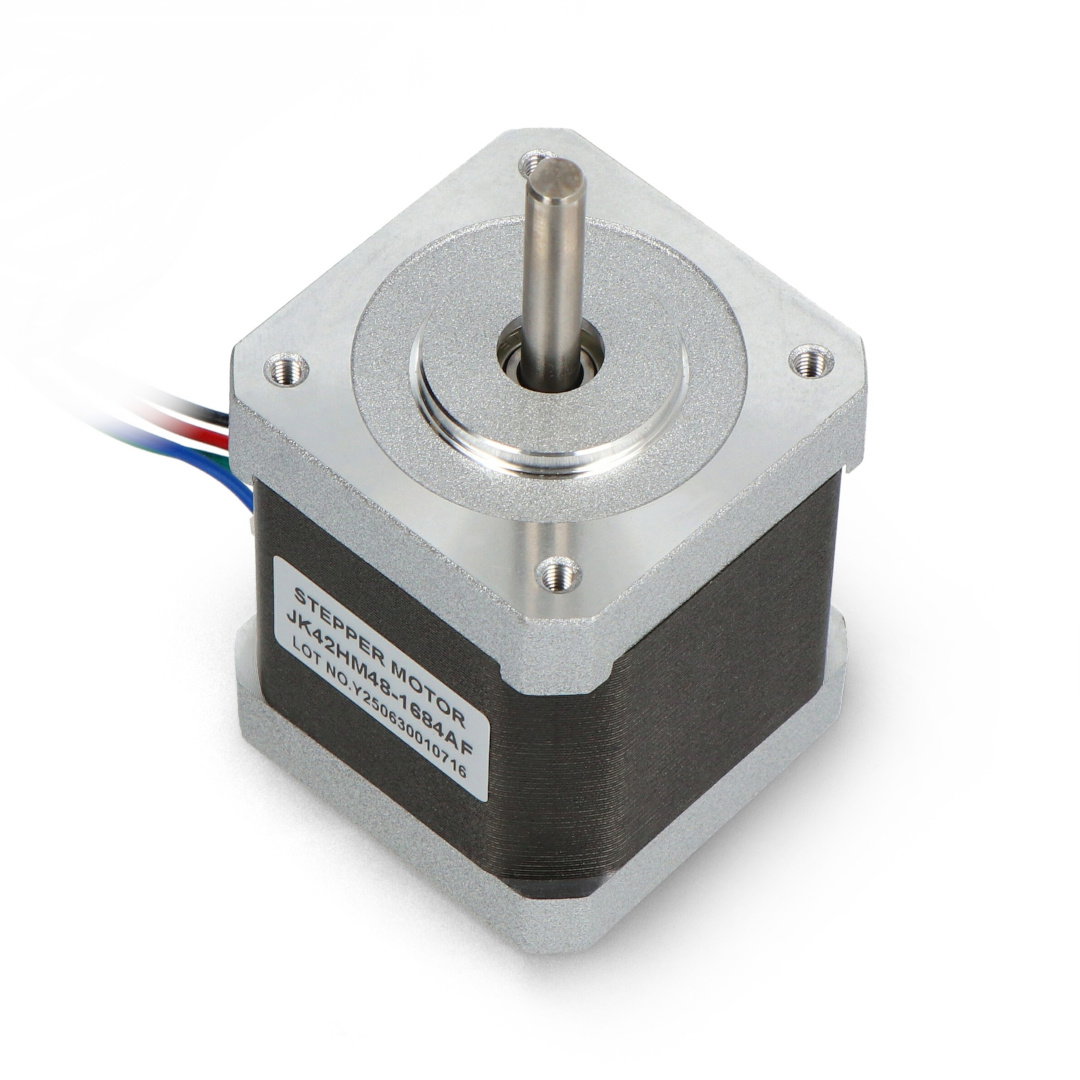

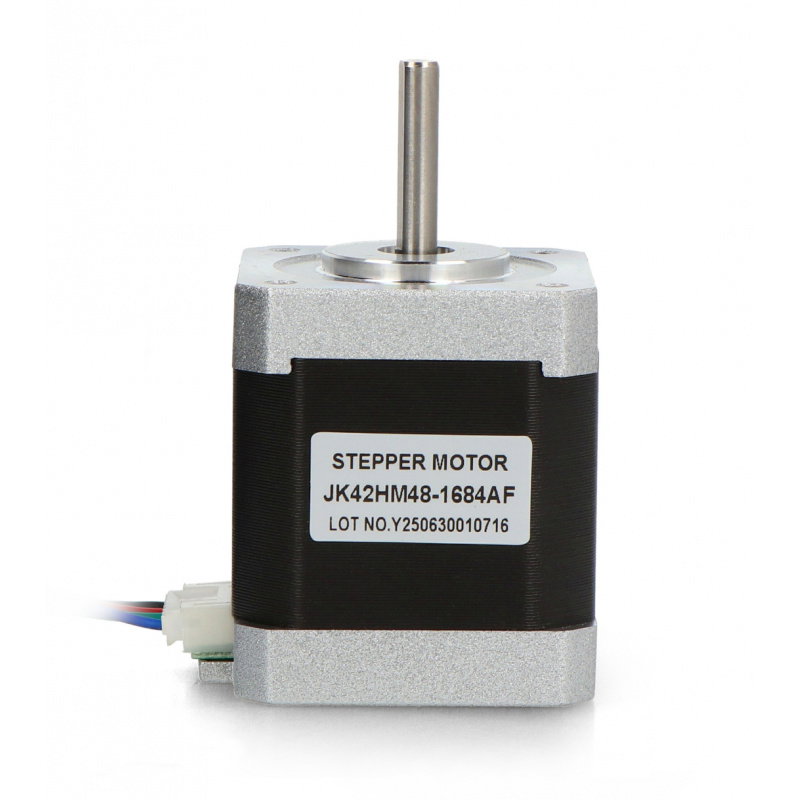

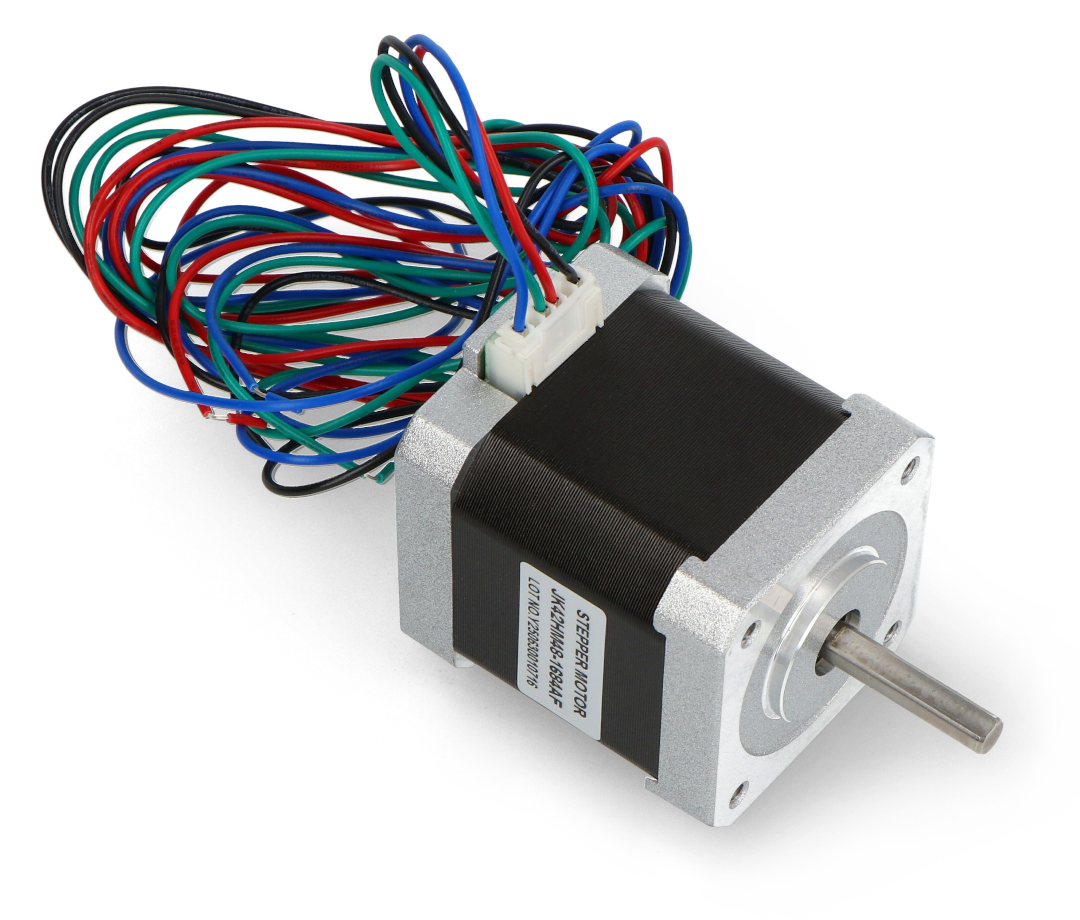

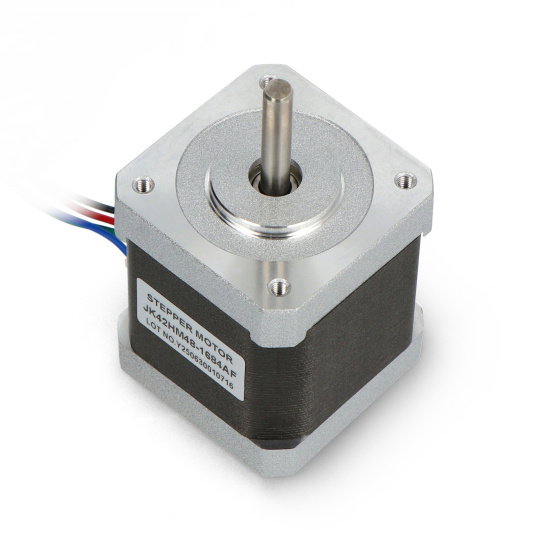

Produktbeschreibung: Schrittmotor JK42HM48-1684AF 400 Schritt/Umdrehung 3,0 V / 1,68 A / 0,43 Nm
Bipolarer Schrittmotor, Vierdraht. Er hat eine Auflösung von 400 Schritten pro Umdrehung (0,9 Grad). Er wird mit 3,0 V versorgt und zieht 1680 mA pro Spule. Das Drehmoment beträgt 4,4 kg*cm (0,43 Nm). Die Abmessungen betragen 42 x 42 x 48 mm.
Zubehör
Zubehör, das die Verwendung von Schrittmotoren erleichtert, ist ebenfalls in unserem Shop erhältlich:
- 5 mm Befestigungsnabe - ermöglicht die Montage von mechanischen Komponenten auf der Motorwelle
- Schrittmotortreiber - einfach zu bedienende, kleine Module zur Steuerung von Richtung, Geschwindigkeit und Auflösung. Wir haben auch Anleitungen für den Anschluss verschiedener Typen von Schrittmotoren vorbereitet.
Schrittmotor JK42HM48-1684AF 400 Schritte/Umdrehung 3,0 V / 1,68 A / 0,43 Nm.
Spezifikationen des Schrittmotors JK42HM48-1684AF
- Auflösung: 400 Schritte/Umdrehung (0,9 °)
- Nennspannung: 3,0 V
- Stromaufnahme pro Spule: 1,68 A
- Spulenwiderstand: 1,65 Ω
- Wicklungsinduktivität: 4,1 mH
- Haltemoment 4,4 kg*cm (0,43 Nm)
- Zuleitungen: bipolar (vier Drähte)
- Durchmesser der Welle: 5 mm (D-Welle)
- Gewicht: 350 g
- Norm: NEMA 17
- Abmessungen: 42 x 42 x 48 mm (ohne Welle)
- Technische Zeichnung und detaillierte Daten finden Sie in der Dokumentation.
Anwendungen des Schrittmotors:
- Drucker
- CNC-Geräte
- 3D-Drucker
- Laser-Geräte
- Manipulatoren
