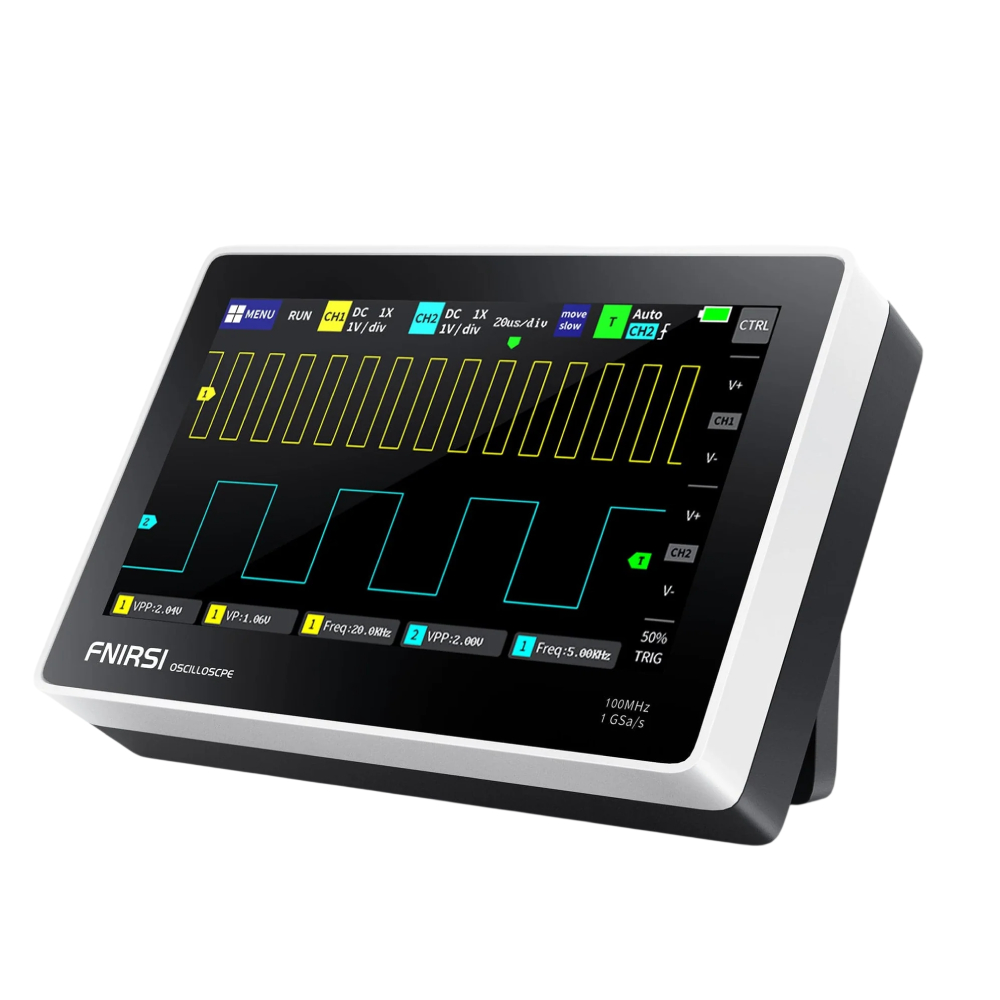

Produktbeschreibung: FNIRSI-1013D - tragbares digitales Oszilloskop 2x 100 MHz mit Touchscreen
Das FNIRSI-1013D ist ein modernes, zweikanaliges Digitaloszilloskop, das speziell für die Elektronikdiagnostik, Servicearbeiten sowie Forschung und Entwicklung entwickelt wurde. Mit einer Bandbreite von 100 MHz pro Kanal und einer Echtzeit-Abtastrate von 1 GS/s ermöglicht das Gerät die präzise Analyse analoger und digitaler Signale. Das Oszilloskop verfügt über einen großen 7-Zoll -TFT-LCD-Touchscreen mit einer Auflösung von 800 x 480 Pixeln , der eine komfortable Bedienung und eine klare Darstellung der Signalverläufe gewährleistet. Die automatische Konfigurationsfunktion ermöglicht die schnelle Anpassung der Messeinstellungen und die Anzeige des analysierten Signals ohne manuelle Konfiguration.
FNIRSI-1013D - tragbares digitales Oszilloskop 2x 100 MHz mit Touchscreen.
Das FNIRSI-1013D ist ein modernes, zweikanaliges digitales Oszilloskop, das für die Elektronikdiagnostik, Servicearbeiten sowie Forschungs- und Entwicklungsanwendungen konzipiert wurde.
Besondere Merkmale
- Zwei Messkanäle: gleichzeitige Analyse zweier Signale
- 2 x 100 MHz analoge Bandbreite: präzise Messungen elektronischer Signale
- 1 GS/s Abtastung: Hochpräzise Wellenformanalyse

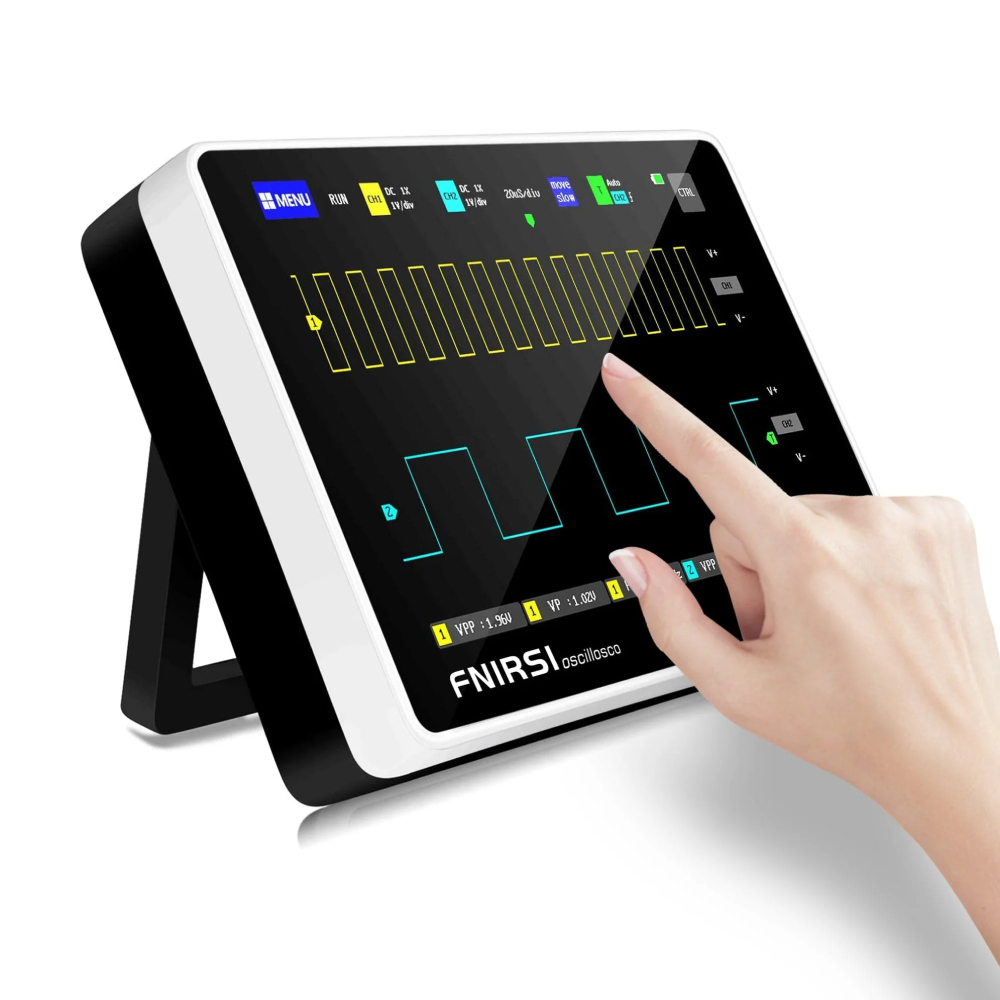

- Großer 7-Zoll-Touchscreen: komfortable Bedienung und übersichtliche Datendarstellung
- AUTO-Funktion: Automatische Anpassung der Messparameter mit einem Knopfdruck
- Eingebauter Spannungsschutz: Eingangsschutz bis zu 400 V
- Triggerunterstützung: Einzel-, Normal- und Automatikmodus
- Cursor-Messungen: Schnelles Ablesen von Wellenformparametern
- FFT und Lissajous-Figuren: Erweiterte Signalanalyse
- 1 GB interner Speicher: Speichert bis zu 1000 Screenshots und 1000 Wellenformen
- USB-Datenexport: Messergebnisse einfach kopieren
- 6000-mAh-Akku: bis zu 4 Stunden mobile Nutzung
- USB-Typ-C-Ladefunktion: Laden Sie Ihr Gerät bequem auf.
Praktische Anwendungen
- Diagnose elektronischer Systeme
- Service für Elektronik und Haushaltsgeräte
- Analyse von PWM-Systemen und Umrichtern
- Messungen digitaler und analoger Signale
- Eingebettete Projekte und Mikrocontroller
- Technische Ausbildung und Labore
- Elektronikforschung und -entwicklung
- Fahrzeugsystemdiagnose
Mobiles Oszilloskop für Service und Labore
Das FNIRSI-1013D wurde als kompaktes und tragbares Messgerät für Elektroniker, Servicetechniker und Ingenieure entwickelt. Dank seines geringen Gewichts und des integrierten Akkus kann es sowohl in der Werkstatt als auch direkt an den zu diagnostizierenden Geräten eingesetzt werden. Die Zweikanal- Ausführung ermöglicht die gleichzeitige Beobachtung von Eingangs- und Ausgangssignalen elektronischer Systeme und vereinfacht so die Analyse von Verstärkern, Wandlern, PWM-Controllern und digitalen Schaltungen erheblich.
Erweiterte Signalanalyse
Das Oszilloskop unterstützt Cursor-Messungen, FFT und Lissajous-Darstellung und ermöglicht so eine detailliertere Analyse der Signalparameter. Ein integrierter Wellenformmanager erlaubt die bequeme Anzeige gespeicherter Screenshots und Messdaten ohne Computer. Das Gerät unterstützt sowohl periodische analoge als auch aperiodische digitale Signale und eignet sich daher ideal für die Diagnose in Unterhaltungselektronik, Energiesystemen, Automobilen und eingebetteten Systemen.
Das Gerät bietet eine Bandbreite von 100 MHz pro Kanal und eine Echtzeit-Abtastung mit 1 GS/s.
Die automatische Konfigurationsfunktion AUTO ermöglicht es Ihnen, die Messeinstellungen schnell anzupassen und das analysierte Signal anzuzeigen, ohne dass eine manuelle Konfiguration erforderlich ist.Technische Spezifikationen
- Modell: 1013D
- Gerätetyp: digitales Oszilloskop
- Anzahl der Kanäle: 2
- Analoge Bandbreite: 2 x 100 MHz
- Probenahme: 1 GS/s
- Anstiegszeit: < 3 ns
- Speichertiefe: 240 kbit
- Vertikale Empfindlichkeit: 50 mV bis 500 V
- Eingangswiderstand: 1 MΩ
- Zeitbasis: 50 s bis 10 ns
- Auslösemodi:
- Einzel
- Normal
- Auto
- Auslösesteigung:
- Anbau
- fallen
- Eingangskopplung: AC/DC
- Maximale Messspannung:
- 1x: bis zu 40 V
- 10X: bis zu 400 V
- 100x: bis zu 4000 V

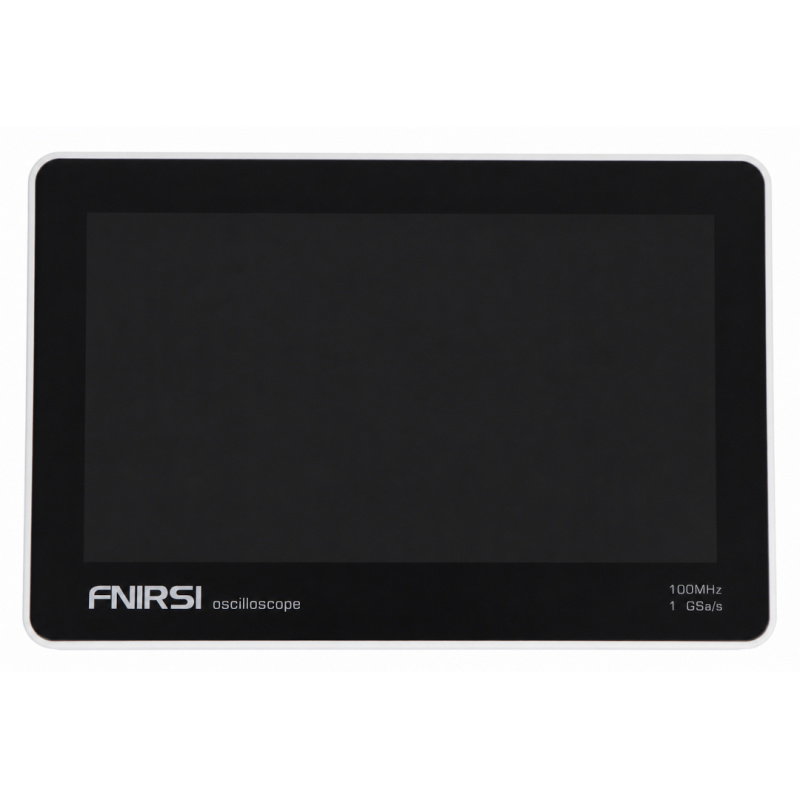

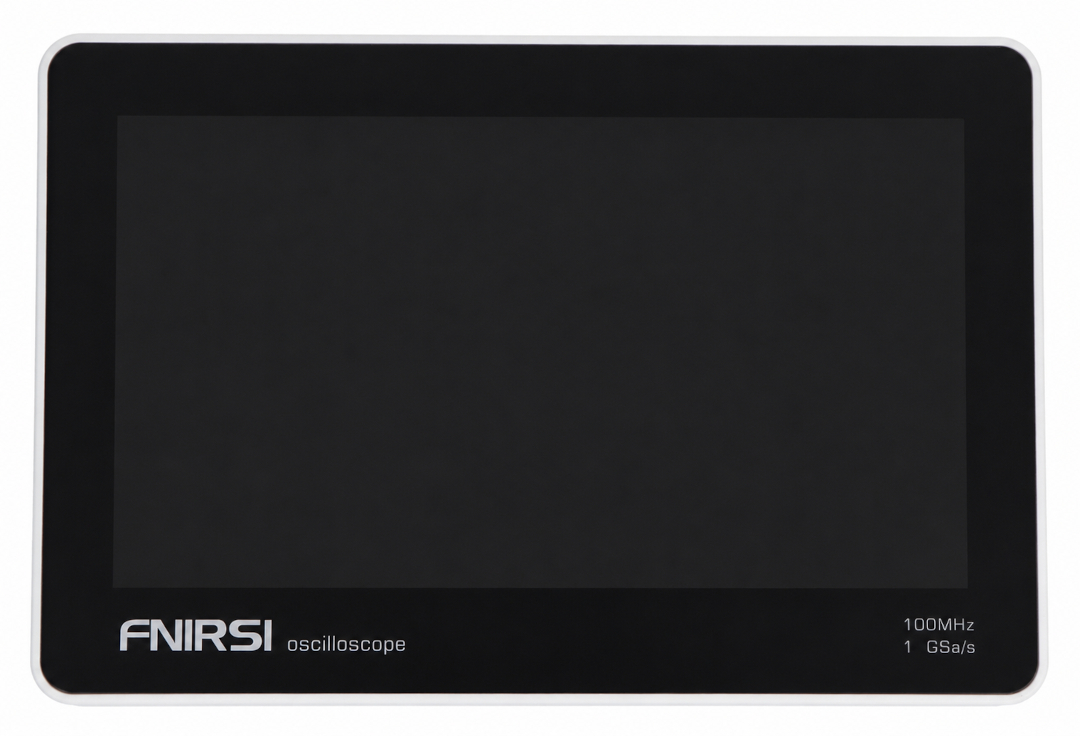

- Bildschirm: 7" TFT-LCD
- Bildschirmauflösung: 800 x 480 Pixel
- Touchscreen: Kapazitiver Touchscreen
- AUTO-Funktion: Ja
- FFT: Ja
- Lissajous-Figuren: ja
- Cursormessung: Ja
- Kilometermanager: Ja
- Interner Speicher:
- bis zu 1000 Screenshots
- bis zu 1000 Läufe
- Datenexport: USB
- Akku: 6000 mAh
- Arbeitszeit: bis zu 4 Stunden
- Laden: USB Typ-C 5V/2A/3A/4A
- Spannungsgenauigkeit: ±2 %
- Frequenzgenauigkeit: ±0,01 %
- Anzahl der automatischen Messparameter: 12

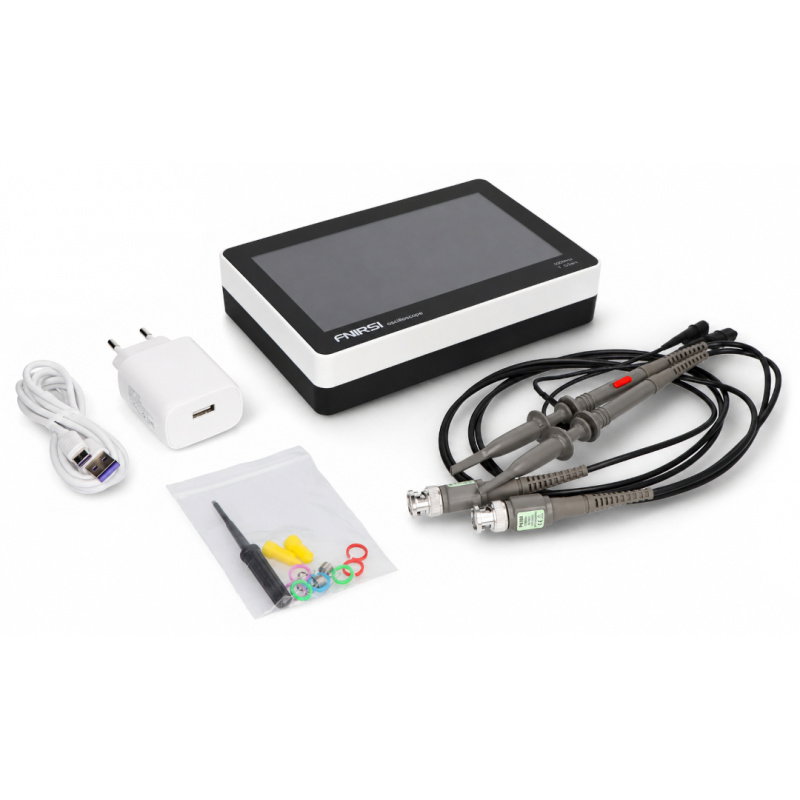

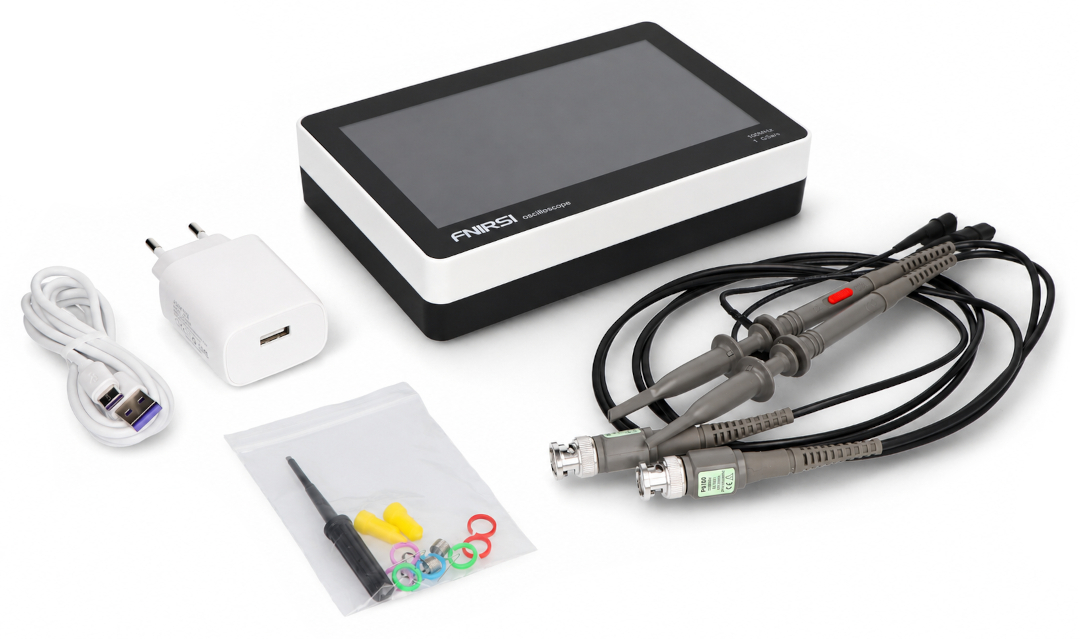

Inhalt des Sets
- FNIRSI-1013D Oszilloskop
- USB-Typ-C-Kabel
