Produktbeschreibung: 6-Achsen-IMU-Modul MPU6886 - Beschleunigungsmesser und Gyroskop - Erweiterungsmodule Unit für M5Stack
Erweiterungsmodule Unit - 6-Achsen-IMU-Modul kombiniert einen Gravitationsbeschleunigungsmesser und ein Gyroskop . Es hat einen eingebauten MPU6886 -Chip. Es ermöglicht die Bestimmung der Beschleunigung im Bereich von ± 2 g / ± 4 g / ± 8 g / ± 16 g und der Winkelgeschwindigkeit von ± 250 / ± 500 / ± 1000 / ± 2000 ° / s . Es verwendet die I2C-Kommunikationsschnittstelle. Es wird mit einer Spannung von 1,7 V bis 3,45 V versorgt.

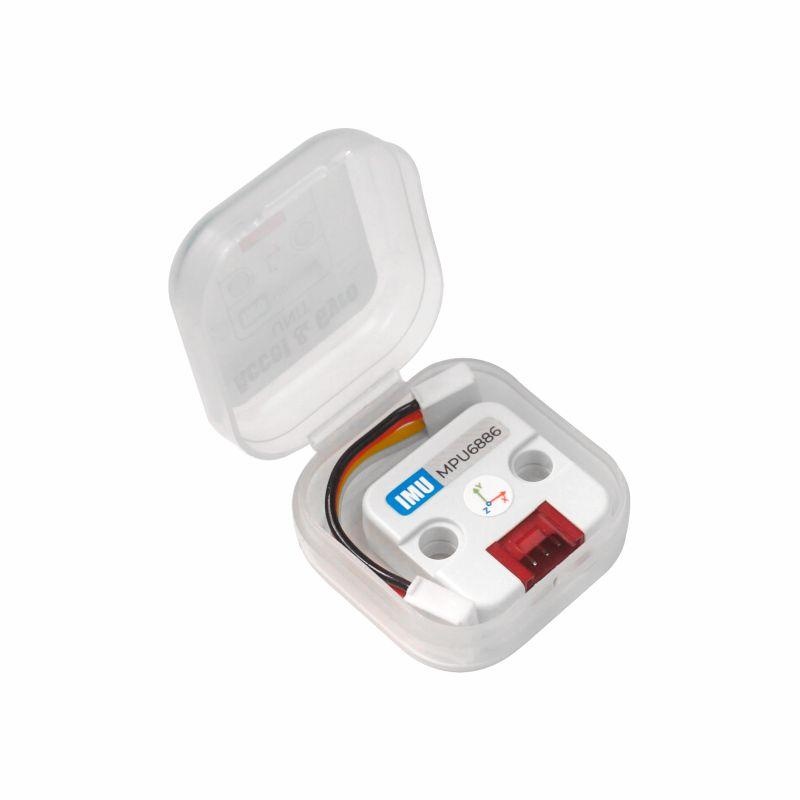

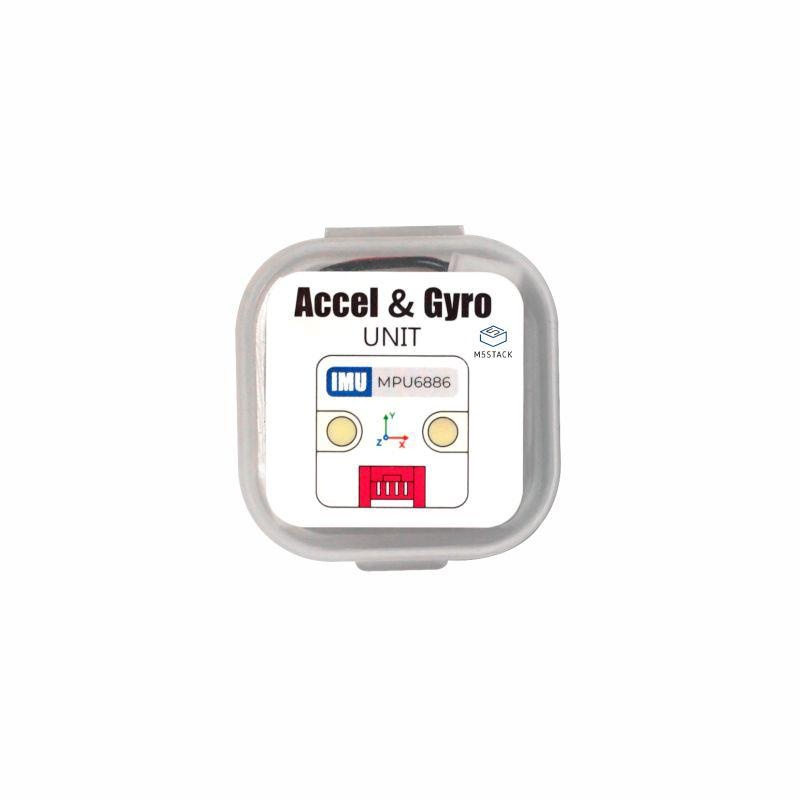

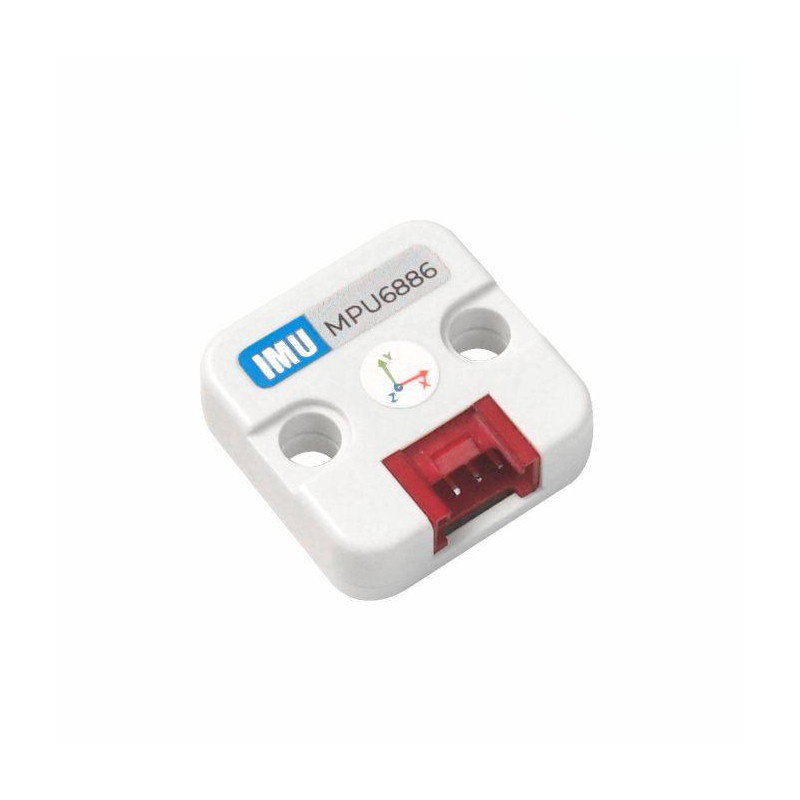

6-Achsen-IMU-Modul MPU6886 – Beschleunigungsmesser und Gyroskop – Erweiterungsmodule Unit für M5Stack.
Was ist ein Gyroskop?
Was ist ein Beschleunigungsmesser?
Ein Beschleunigungsmesser ist ein Gerät, das die durch die Schwerkraft verursachte Beschleunigung misst. Möglich wird dies durch die Funktion zur Bestimmung des Neigungswinkels des Gerätes gegenüber der Erde. Der Sensor analysiert auch die dynamische Beschleunigung, die durch die Bewegung des Geräts verursacht wird. Dadurch gibt es Aufschluss darüber, in welche Richtung es sich bewegt und in welcher Position es sich gerade befindet.
Was ist ein Gyroskop?
Ein Gyroskop ist ein Gerät, mit dem Sie die räumliche Orientierung in drei Achsen bestimmen können: X, Y und Z. Zu diesem Zweck verwendet es die Winkelgeschwindigkeit, die nach dem Prinzip der Drehimpulserhaltung analysiert wird.
Technische Spezifikation des IMU-Sensors
- Typ: 6-Achsen-IMU-Sensor
- Sensoren:
- 3-Achsen-Schwerkraft-Beschleunigungsmesser
- 3-Achsen-Gyroskop
- Eingebauter Chip: MPU6886
- Beschleunigungsmesserbereich: ± 2 g / ± 4 g / ± 8 g / ± 16 g
- Gyro-Messbereich: ± 250 / ± 500 / ± 1000 / ± 2000 ° / s
- Gyro-Messempfindlichkeit: 1%
- Arbeitsspannung: 1,71 V bis 3,45 V
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x68

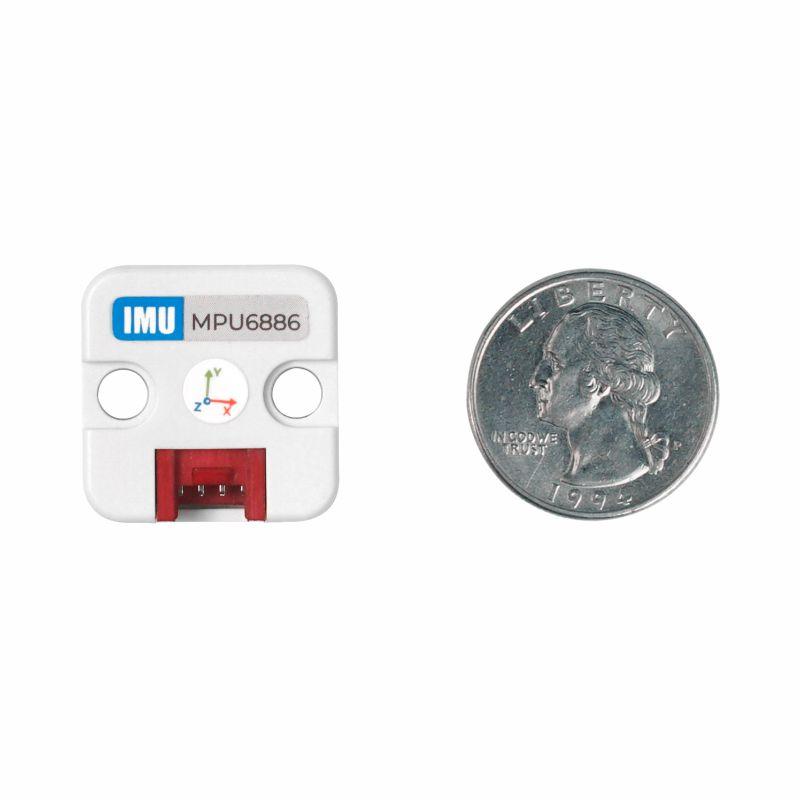

- Modulabmessungen: 24 x 24 x 13 mm
- Gewicht: 4 g
Unterstützt von gängigen Entwicklungsumgebungen wie Arduino .

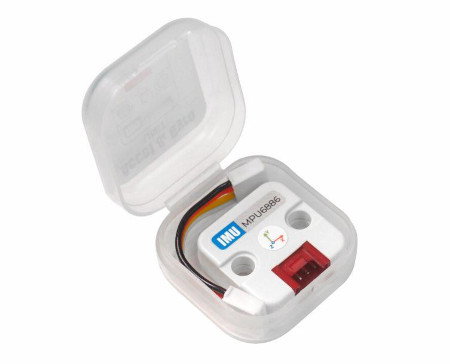

Das Kit enthält auch ein dediziertes 5-cm-Verbindungskabel.
Eigenschaften des Moduls
- Wird in UAV-Bewegungsverfolgungs- und Positionierungsanwendungen verwendet
- Kompatibel mit den Entwicklungsmodulen der M5Stack- Serie
- Unterstützte Entwicklungsplattformen: Arduino, UIFlow (Blockly, Python)
- Ausgestattet mit zwei Löchern, die mit dem LEGO-Standard kompatibel sind
Inhalt des Kits
- IMU 6-Achs-Modul - Erweiterungsmodule Unit
- Verbindungskabel mit Grove-Stecker - 5 cm lang
