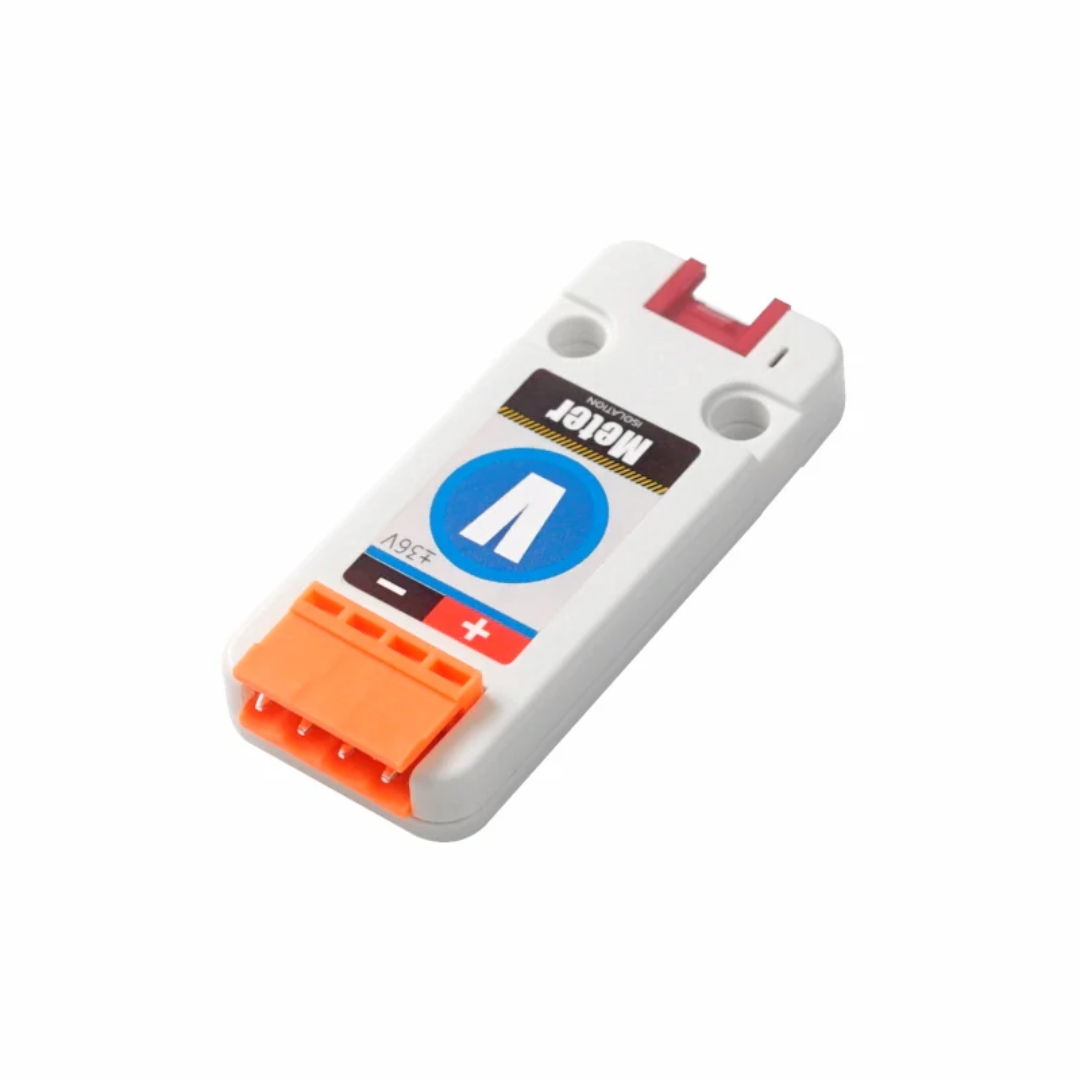

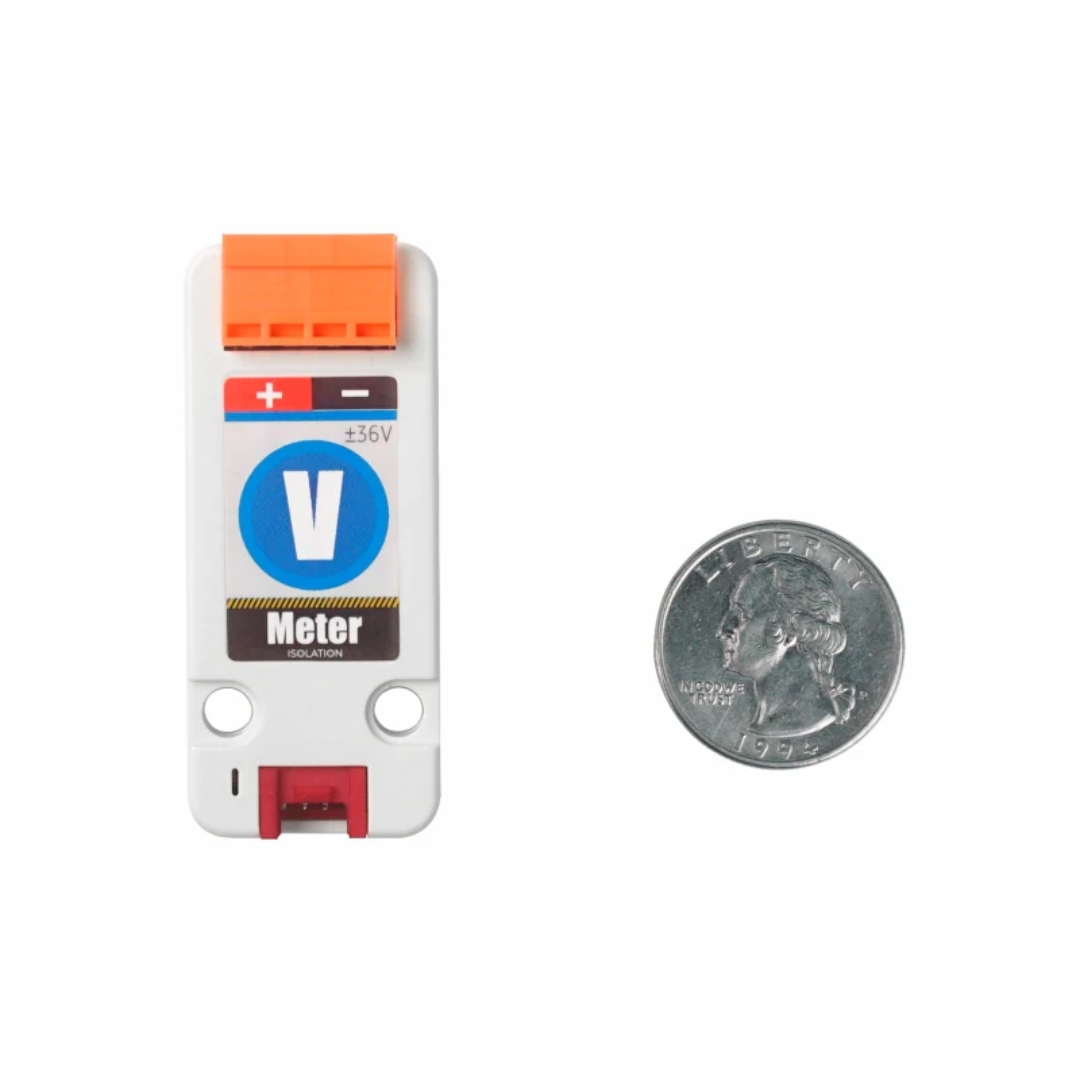

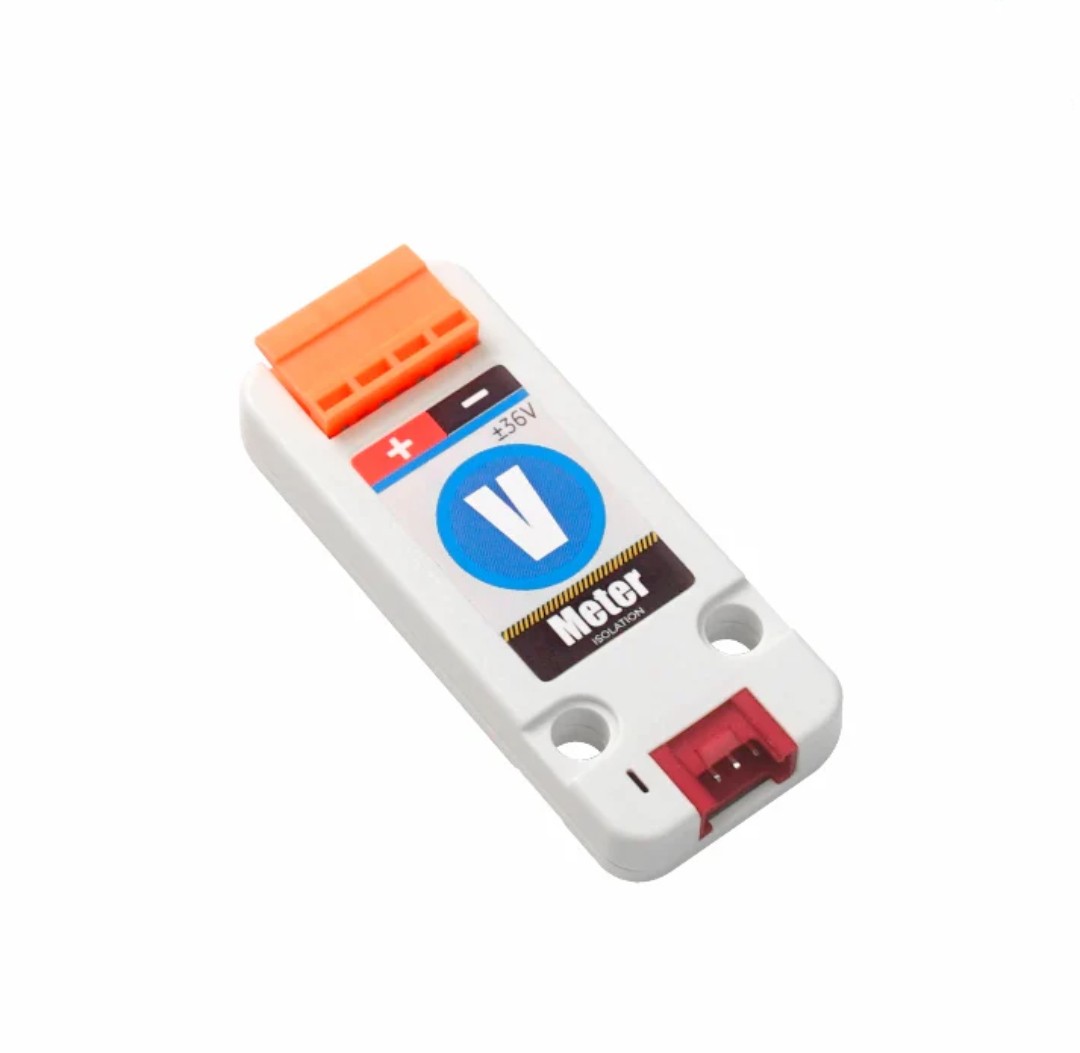

Produktbeschreibung: ADS1115 Voltmeter - Erweiterungsmodul - M5Stack U087
Das Voltmeter von M5Stack ist ein kompaktes und zuverlässiges Spannungsmessmodul mit einem integrierten 16-Bit ADS1115-Wandler, der über die I2C-Schnittstelle (Adresse 0x49) kommuniziert. Mit seiner isolierten DC-DC-Versorgung und dem Isolator CA-IS3020S schützt das Modul vor Rauschen und Überspannungen, die empfindliche Schaltungen beschädigen könnten. Jedes Gerät wird im Werk mit einer anfänglichen Genauigkeit von 0,1 % FS ±1 Zählung kalibriert, um zuverlässige und wiederholbare Ergebnisse zu gewährleisten. Das Modul unterstützt einen automatischen Bereichswechsel und eine Auflösung von 1 mV (für Spannungen ≤ 16 V) oder 7,9 mV (für Spannungen > 16 V). Dank seiner kompakten Größe, der Kompatibilität mit Arduino- und UIFlow-Plattformen und der Möglichkeit, es in LEGO-Systeme einzubauen, eignet sich das Modul ideal für das Prototyping, die Elektronikprüfung und die Spannungsüberwachung in pädagogischen und professionellen Projekten.

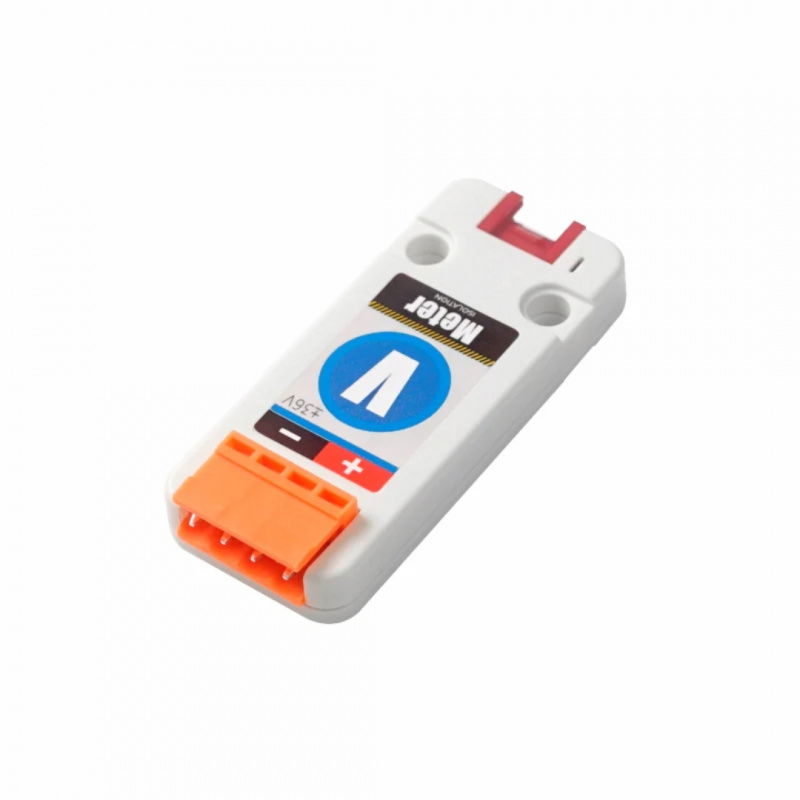

Spannungsmesser ADS1115 - Erweiterungsmodul für Einheiten - M5Stack U087k.
Das Spannungsmessgerät von M5Stack ist ein kompaktes und zuverlässiges Modul zur Spannungsmessung.Besondere Merkmale
- Spannungsmessung über einen Bereich von ±36 V
- LED zur Anzeige des Vorhandenseins von Spannung
- Hochpräziser 16-Bit-Wandler ADS1115 mit automatischer Bereichswahl
- Werksgenauigkeit: 0,1% FS ±1 Zählung
- Galvanische Isolierung durch DC-DC-Netzteil und Isolator CA-IS3020S
- Überspannungsfestigkeit bis zu 1000 VRMS
- Kompatibel mit Arduino- und UIFlow-Plattformen
- Zwei Befestigungslöcher für das LEGO System
Praktische Anwendungen
- Spannungsmessung in elektronischen Schaltungen und Prototypen
- Spannungsüberwachung in DIY- und Bildungsprojekten
- Integration in Arduino- und Steuerungssysteme für Automatisierung und Robotik
- Sichere Messung in Systemen mit möglichen Überspannungen oder Störungen
Technische Daten des Moduls
- Auflösung: Automatikbetrieb für Spannungen ≤ 16 V: 1 mV; für Spannungen > 16 V: 7,9 mV
- Messbereich: ±36 V
- Anfangsgenauigkeit: 0,1% FS ±1 Zählung
- Schnittstelle: I2C (0x49)
- Abmessungen: 65 x 24 x 8 mm
- Gewicht: 9 g
Inhalt des Kits
- 1x Spannungsmesser
- 1x Grove-Kabel
Jedes Gerät ist werkseitig auf eine anfängliche Genauigkeit von 0,1 % FS ±1 Zählwert kalibriert, um zuverlässige und wiederholbare Ergebnisse zu gewährleisten.
