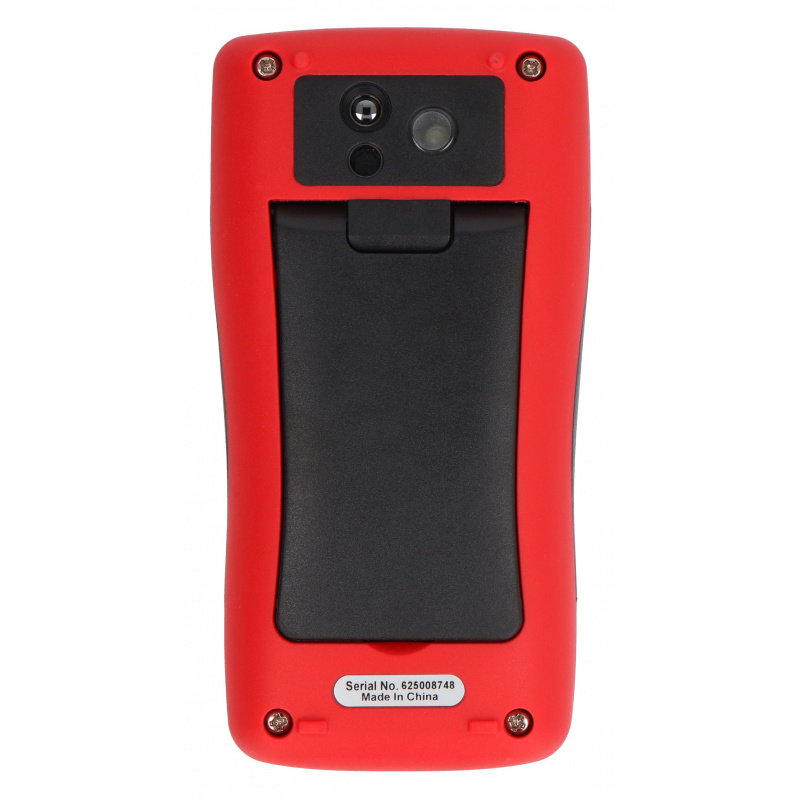

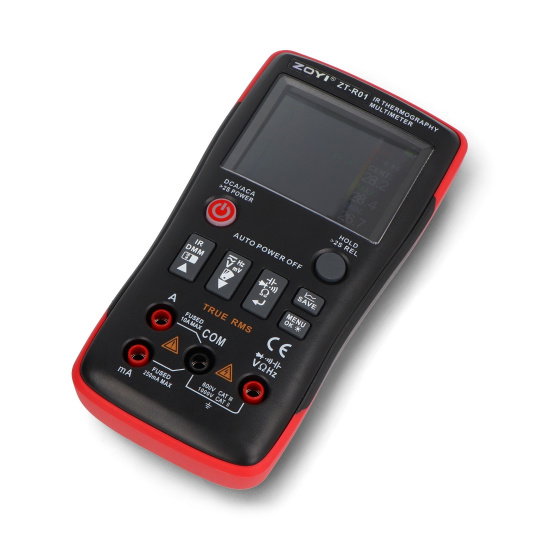

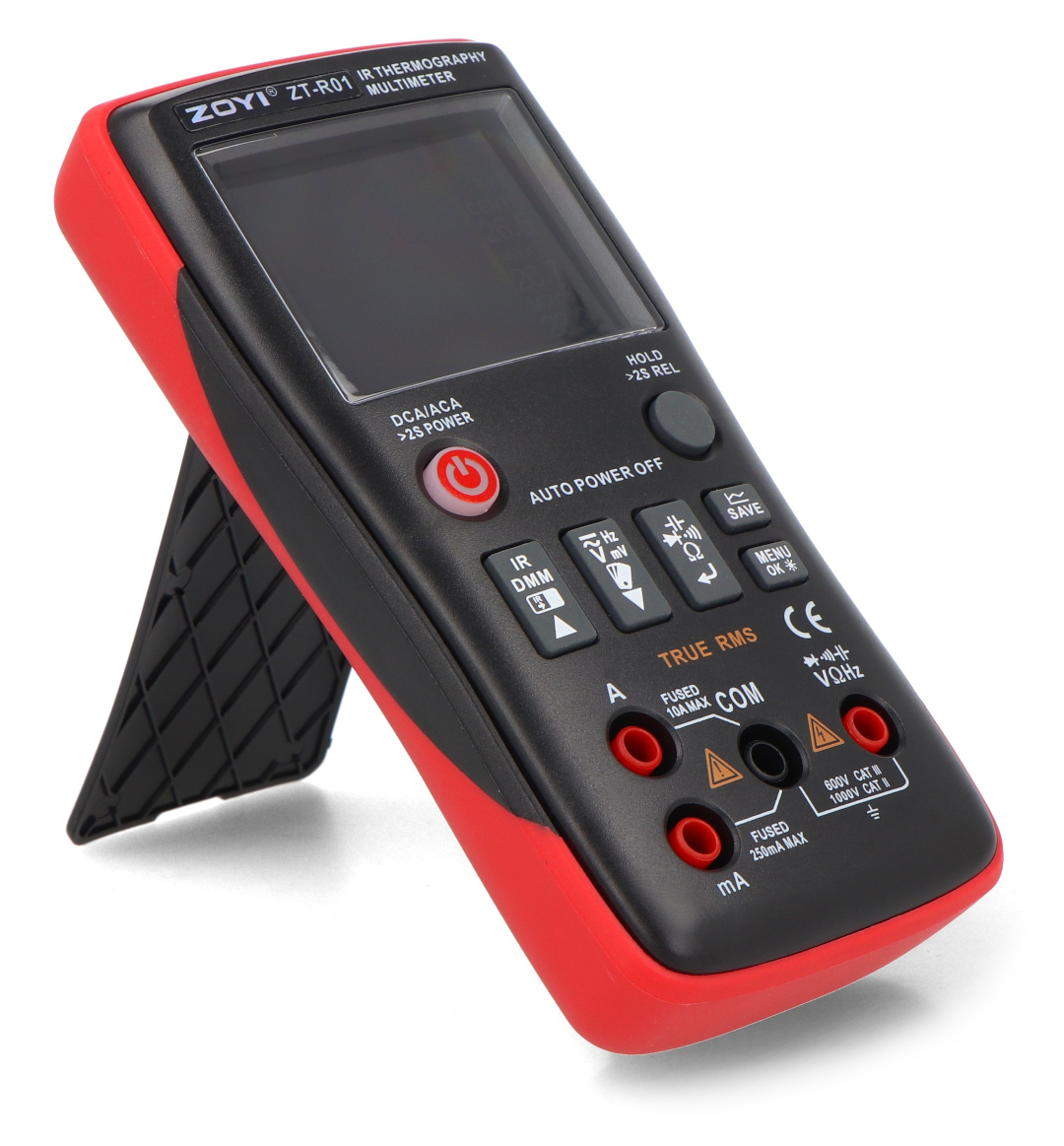

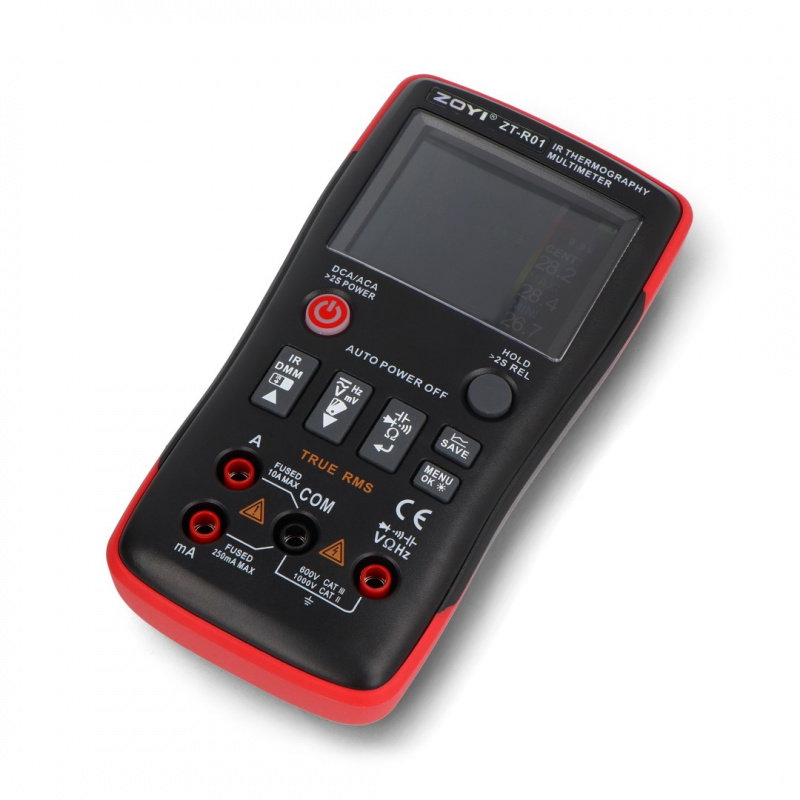

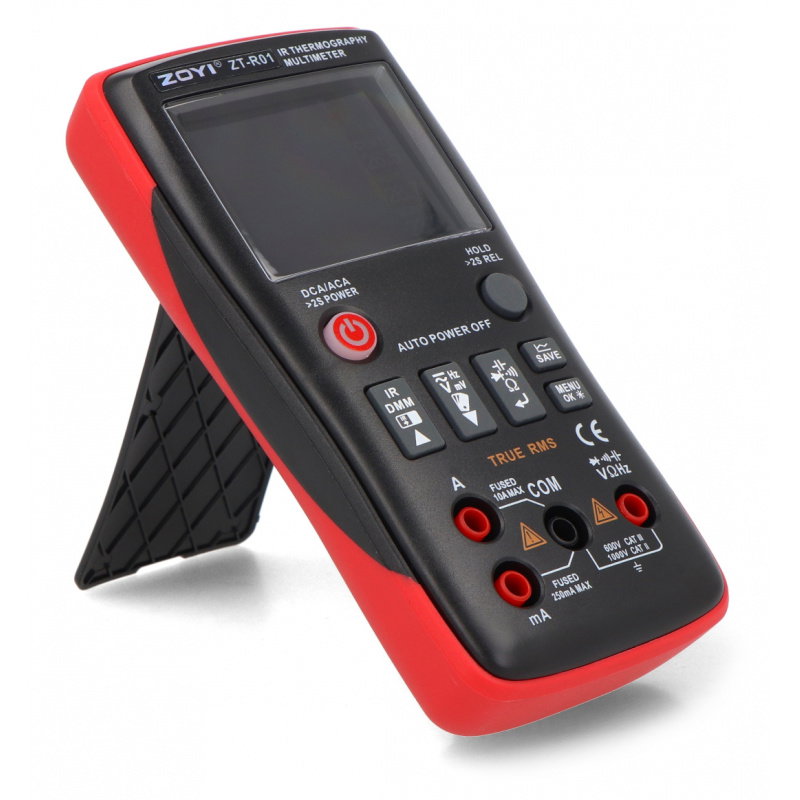

Produktbeschreibung: Universelles True-RMS-Messgerät mit Wärmebildkamera - ZOYI ZT-R01
Das ZOYI ZT-R01 ist ein Multifunktionsmessgerät, das eine Wärmebildkamera mit einem präzisen digitalen True-RMS- Multimeter kombiniert . Es ermöglicht herkömmliche elektrische Messungen und gleichzeitig die berührungslose Diagnose der Temperaturverteilung des Prüfobjekts. Das Multimeter bietet 25.000 Counts, AC/DC-Spannungs- und Strommessung, Widerstands-, Kapazitäts- und Frequenzmessung sowie Dioden- und Durchgangsprüfung . Das Wärmebildmodul arbeitet in einem Temperaturbereich von -20 °C bis 550 °C und zeigt automatisch die Minimal-, Maximal- und Mitteltemperatur an. Alle Daten werden auf einem 2,4-Zoll-Farb-TFT- Display mit einer Auflösung von 320 x 240 Pixeln dargestellt.

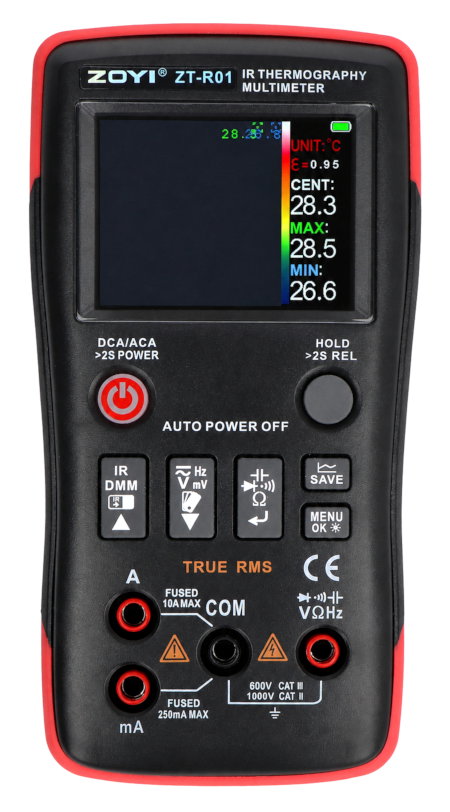

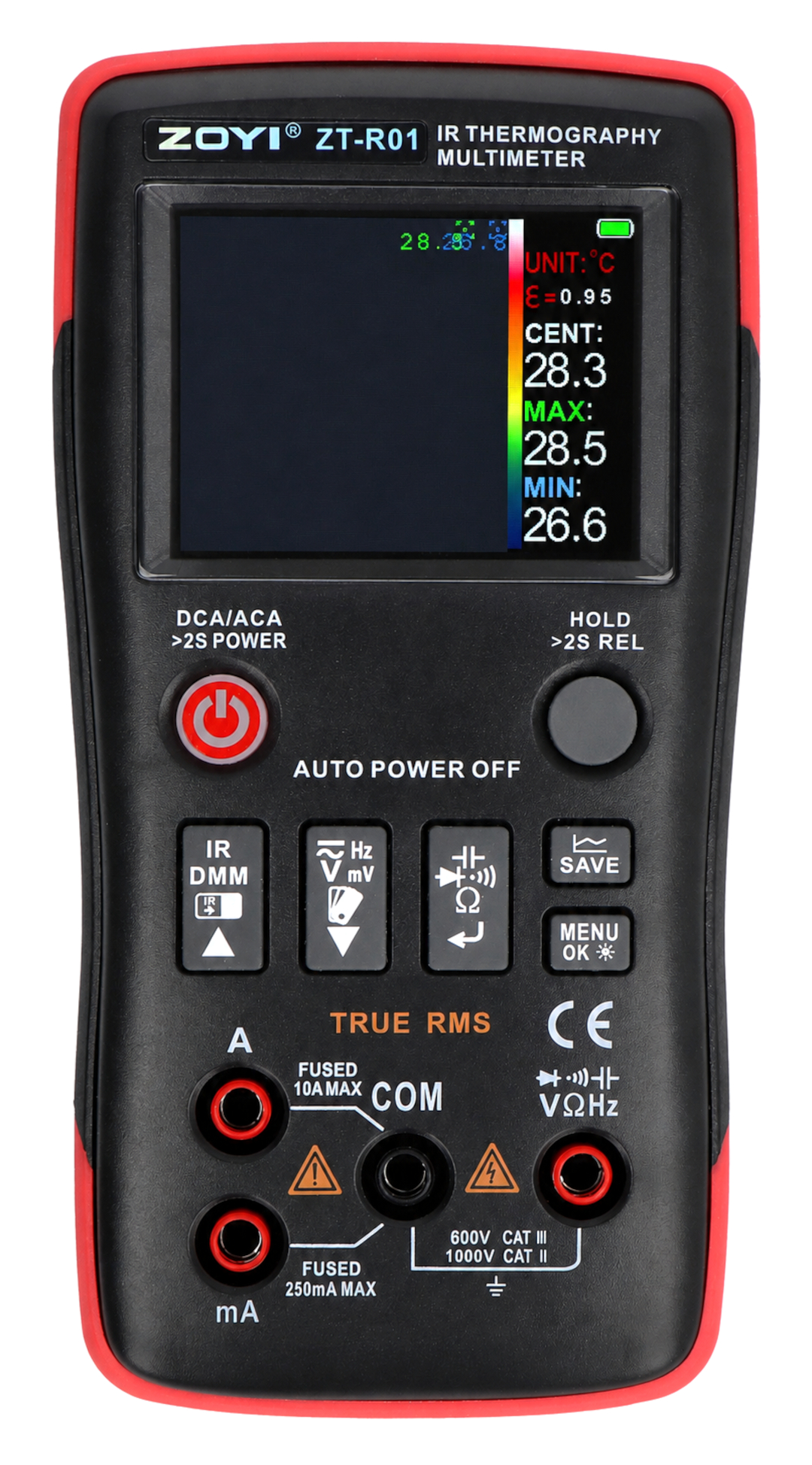

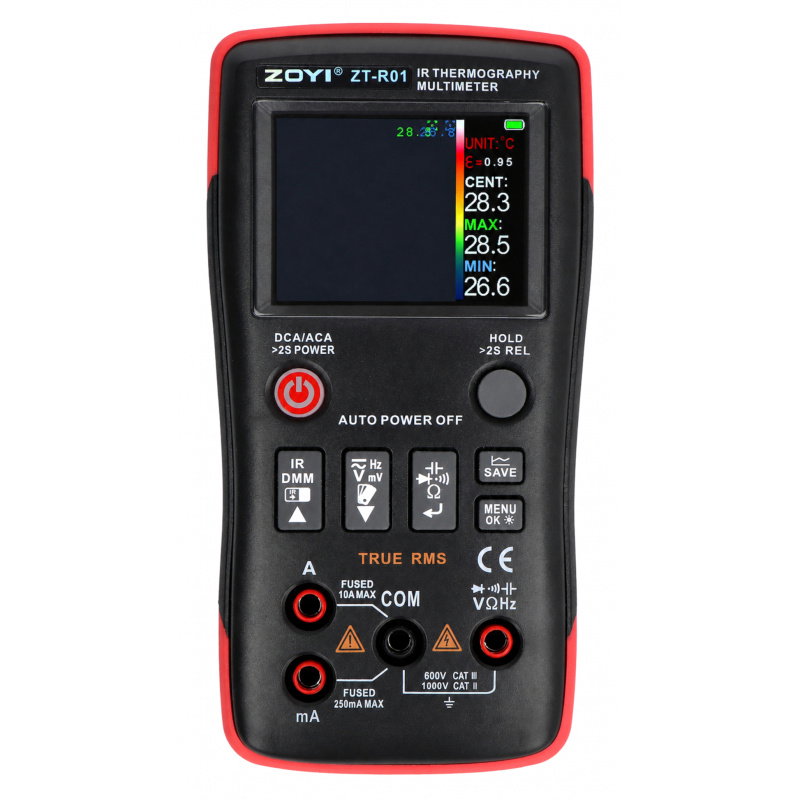

True-RMS-Universalmessgerät mit Wärmebildkamera - ZOYI ZT-R01.
Mit dem Multimeter können Sie Wechsel- und Gleichspannung und -strom, Widerstand, Kapazität und Frequenz messen sowie Dioden und die Durchgängigkeit von Stromkreisen prüfen.
Hauptmerkmale des Multimeters ZOYI ZT-R01
- 2-in-1-Gerät : eine Kombination aus einem digitalen True-RMS-Multimeter und einer Wärmebildkamera
- 25.000 Zählungen : hochauflösende elektrische Messungen
- True RMS : Korrekte Messung des wahren Effektivwerts von Wechselstromsignalen
- AC/DC-Spannungsmessung : bis zu 750 V AC und 1000 V DC
- AC/DC-Strommessung : bis zu 10 A
- Widerstandsmessung : bis zu 250 MΩ
- Kapazitätsmessung : bis zu 99,99 mF
- Frequenzmessung : bis zu 999,9 kHz
- Dioden- und Durchgangsprüfung : Schnelle Diagnose grundlegender Bauteile und Verbindungen.
- Automatische und manuelle Bereichsauswahl : Auswahl des Bereichs automatisch oder manuell
- Datenhaltefunktion und REL : Ergebnis und relative Messung speichern.
- Aufzeichnung von Maximal-, Minimal- und Mittelwerten : erleichtert die Beobachtung von Änderungen des getesteten Signals.
- Wellenformvisualisierung : Darstellung von Änderungen des Messwerts in Form eines Diagramms
- 32 x 32 px Wärmebildkamera : Berührungslose Beobachtung der Temperaturverteilung
- Temperaturbereich von -20 °C bis 550 °C : breites Spektrum an diagnostischen Anwendungen
- Einstellbarer Emissionsgrad von 0,10 bis 1,00 : Möglichkeit zur Anpassung der Messung an die Oberflächenart
- Vier Farbpaletten : Schwarz-Weiß, Eisenrot, Thermoton und Regenbogen
- Bildmodi : Infrarot, sichtbares Bild und kombinierter Modus
- Speichern von Screenshots : Die Möglichkeit, Messergebnisse im Gerätespeicher zu speichern.
- USB-Kommunikation : Übertragung gespeicherter Bilder auf einen Computer
- LED-Taschenlampe : Zusätzliche Beleuchtung für den Arbeitsbereich
- 2000-mAh-Akku : Mobiler Betrieb für über 6 Stunden
Technische Spezifikationen des ZOYA ZT-R01
- Gerätetyp: Digitales True-RMS-Multimeter mit Wärmebildkamera
- Anzahl der Zählungen: 25.000
- Bereich: automatisch / manuell
- Echter Effektivwert: ja
- Abtastrate: 3 Messungen/s
- Datenspeicherung: Ja
- Relative Messung REL: ja
- Max/Min/AVG-Registrierung: Ja
- Kilometeranzeige: ja
- Diodentest: ja
- Durchgangsprüfung: ja
- Hintergrundbeleuchtung: Ja
- LED-Taschenlampe: Ja
- Warnung bei niedrigem Batteriestand: Ja
- Automatisches Herunterfahren: Ja
- Display: TFT 2,4"
- Bildschirmauflösung: 320 x 240 Pixel
- Akku: 2000 mAh Lithium-Ionen-Akku
- Stromversorgung: 3,6 V bis 4,2 V
- Laden: USB Typ-C, 5 V
- Ladezeit: ca. 3 Stunden
- Arbeitszeit: über 6 Stunden
- Gehäusematerial: ABS + TPE
- Betriebstemperatur: 0 °C bis 40 °C
- Betriebsfeuchtigkeit: weniger als 75 %
- Lagertemperatur: -20 °C bis 60 °C
- Lagerfeuchtigkeit: weniger als 80 %
- Abmessungen: 149 x 76 x 33,5 mm
- Gewicht: 193 g mit Batterie

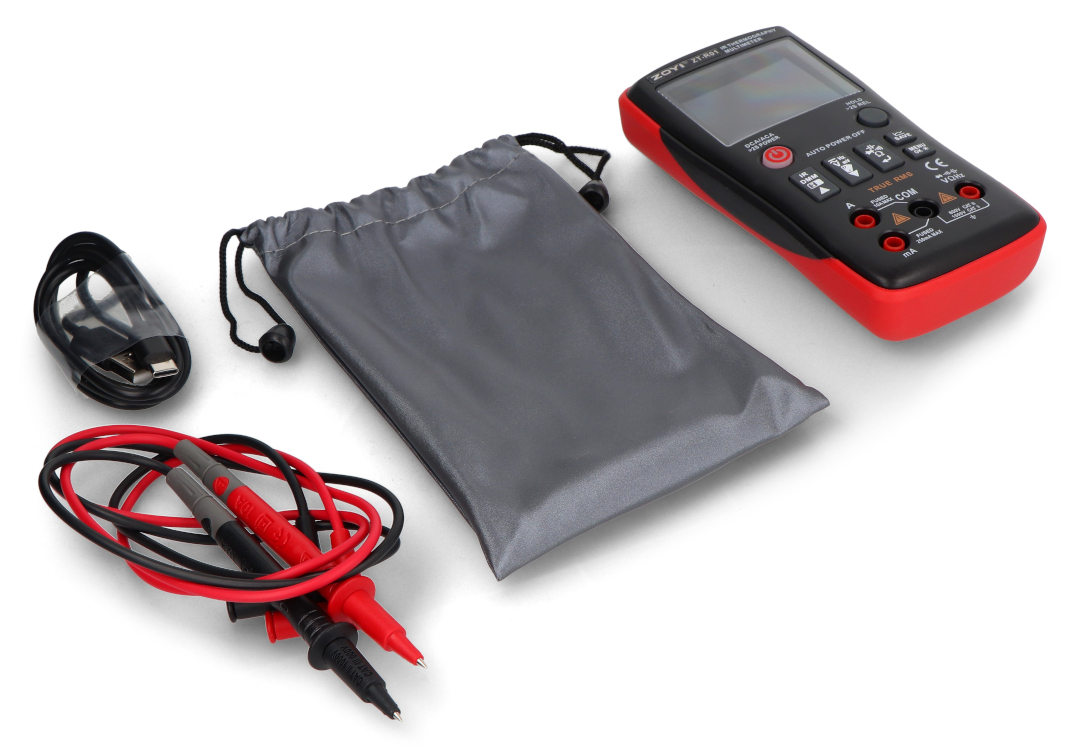

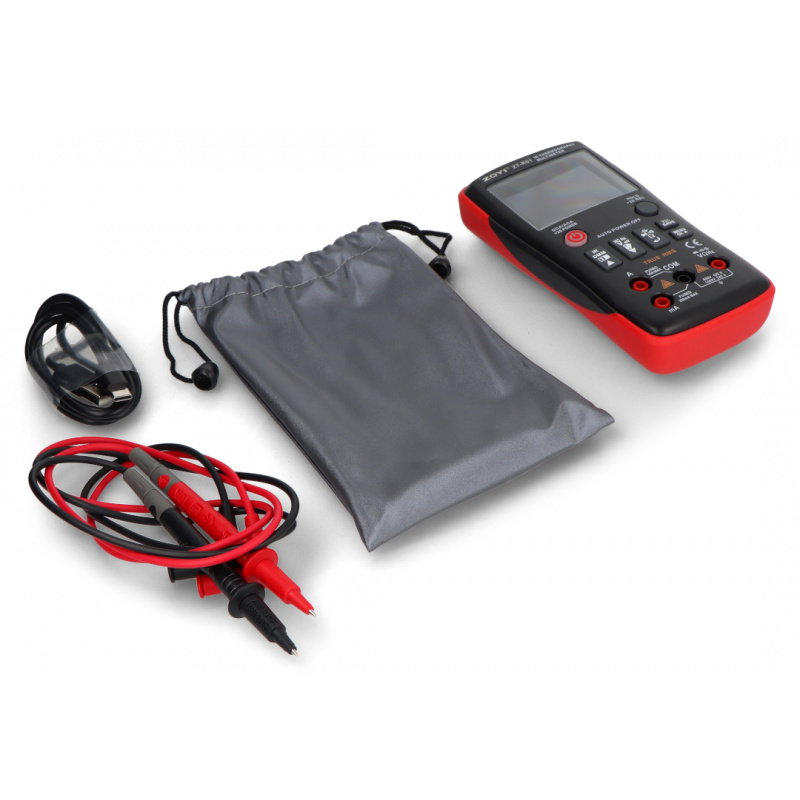

Inhalt des ZOYI ZT-R01 Sets
- ZOYI ZT-R01 Wärmebild-Multimeter
- Messkabel
- USB Typ A - USB Typ C Kabel
- Tragetasche/Tasche
Das ZOYI ZT-R01 bietet 25.000 Zählwerte, einen Wärmebildbereich von -20 °C bis 550 °C, Spannungsmessung bis 1000 V DC und 750 V AC sowie einen 2,4"-Farb-TFT-Bildschirm.
| Spannungsmessung - ZOYI ZT-R01 | |||
|---|---|---|---|
| Funktion | Reichweite | Auflösung | Genauigkeit |
| Gleichspannung | 2,5 V | 0,0001 V | ±(0,05% + 3) |
| 25 V | 0,001 V | ||
| 250 V | 0,01 V | ||
| 1000 V | 0,1 V | ||
| Gleichspannung mV | 25 mV | 0,001 mV | ±(0,5% + 3) |
| 250 mV | 0,01 mV | ||
| Wechselspannung | 2,5 V | 0,0001 V | ±(0,5% + 3) |
| 25 V | 0,001 V | ||
| 250 V | 0,01 V | ||
| 750 V | 0,1 V | ||
| Wechselspannung mV | 25 mV | 0,001 mV | ±(0,8 % + 3) |
| 250 mV | 0,01 mV | ||
| Wechselspannungsfrequenzbereich : 40 Hz bis 1 kHz | |||
| Strommessung - ZOYI ZT-R01 | |||
|---|---|---|---|
| Funktion | Reichweite | Auflösung | Genauigkeit |
| Gleichstrom | 2,5 A | 0,0001 A | ±(0,5% + 3) |
| 10 A | 0,001 A | ||
| Gleichstrom mA | 25 mA | 0,001 mA | ±(0,5% + 3) |
| 250 mA | 0,01 mA | ||
| Wechselstrom | 2,5 A | 0,0001 A | ±(0,8 % + 3) |
| 10 A | 0,001 A | ||
| Wechselstrom mA | 25 mA | 0,001 mA | ±(0,8 % + 3) |
| 250 mA | 0,01 mA | ||
| Widerstandsmessung - ZOYI ZT-R01 | |||
|---|---|---|---|
| Funktion | Reichweite | Auflösung | Genauigkeit |
| Widerstand | 250 Ohm | 0,01 Ohm | ±(0,5% + 3) |
| 2,5 kΩ | 0,0001 kΩ | ±(0,2 % + 3) | |
| 25 kΩ | 0,001 kΩ | ||
| 250 kΩ | 0,01 kΩ | ||
| 2,5 MΩ | 0,0001 MΩ | ±(1% + 3) | |
| 25 MΩ | 0,01 MΩ | ||
| 250 MΩ | 0,1 MΩ | ±(5% + 5) | |
| Kapazitätsmessung - ZOYI ZT-R01 | |||
|---|---|---|---|
| Funktion | Reichweite | Auflösung | Genauigkeit |
| Kapazität | 9,999 nF | 0,001 nF | ±(5% + 20) |
| 99,99 nF | 0,01 nF | ±(2% + 5) | |
| 999,9 nF | 0,1 nF | ||
| 9,999 µF | 0,001 µF | ||
| 99,99 µF | 0,01 µF | ||
| 999,9 µF | 0,1 µF | ||
| 9,999 mF | 0,001 mF | ±(5% + 5) | |
| 99,99 mF | 0,01 mF | ||
| Frequenzmessung - ZOYI ZT-R01 | |||
|---|---|---|---|
| Funktion | Reichweite | Auflösung | Genauigkeit |
| Frequenz | 9,999 Hz | 0,001 Hz | ±(2% + 2) |
| 99,99 Hz | 0,01 Hz | ±(0,1% + 2) | |
| 999,9 Hz | 0,1 Hz | ||
| 9,999 kHz | 0,001 kHz | ||
| 99,99 kHz | 0,01 kHz | ||
| 999,9 kHz | 0,1 kHz | ||
| Diodentest | Ja | ||
| Durchgangsprüfung | Ja – Tonsignal | ||
| Parameter der Wärmebildkamera ZOYI ZT-R01 | |
|---|---|
| Infrarotauflösung | 32 x 32 Pixel |
| Wellenlängenbereich | von 8 µm bis 14 µm |
| Emissionsvermögen | von 0,1 bis 1 |
| Bildwiederholfrequenz | 7 FPS |
| Sichtfeld (FOV) | 33° x 33° |
| Fokussierung | automatisch |
| Minimale Fokusdistanz | 0,25 m |
| Effektiver Messabstand | bis zu 2 m |
| Temperaturmessbereich | von -20 °C bis 550 °C |
| Genauigkeit der Temperaturmessung | ±2°C oder 2% |
| Automatische Temperaturerfassung | Maximal-, Strom- und Minimalwert |
| Bildmodi | Infrarot, sichtbares Bild, kombinierter Modus |
| Farbpaletten | Schwarz-Weiß, Eisenrot, Thermofolie Regenbogen |
| Format der gespeicherten Bilder | BMP |
| Screenshots speichern und anzeigen | Ja |
| Kommunikation | USB Typ-C, USB 2.0 |
| Software-Update | Ja |
