Seeed Xiao SAMD21 Plus - 27 GPIO/Li-Ion-Laden - Arduino/CircuitPython - Seeedstudio 100031394

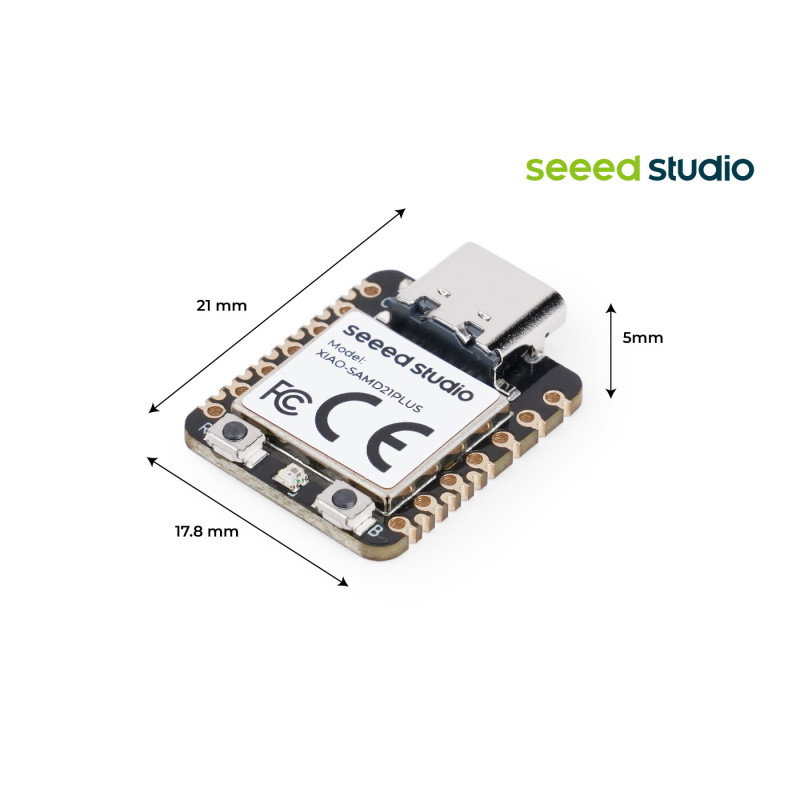

XIAO SAMD21 mit 27 digitalen Pins, Akku-Ladegerät und den Tasten Reset und Boot: eine Platine im Format 21 x 17,8 mm für Arduino und CircuitPython.
- 16 zusätzliche SMD-Pads auf der Unterseite der Platine
- 11 analoge Eingänge und ein DAC-Ausgang
- Programmierbare RGB-LED WS2812
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
SAMD21 mit Tasten, RGB-LED und Akku-Ladegerät
Seeed Studio XIAO SAMD21 Plus ist eine Platine mit Mikrocontroller ATSAMD21G18A, die auf 21 x 17,8 mm 27 digitale Pins, 11 analoge Eingänge und ein Li-Ion-Ladegerät hat. Der Cortex-M0+-Kern läuft mit 48 MHz und hat eine native USB-Schnittstelle, sodass die Platine als Tastatur, Makropad, also eine kleine Tastatur mit Kurzbefehl-Tasten, oder als MIDI-Controller am Computer arbeiten kann.
Auf der Platine befinden sich die Tasten Reset und Boot sowie eine programmierbare RGB-LED WS2812. Ihnen stehen 32 KB SRAM, 256 KB Flash und ein DAC-Ausgang zur Verfügung, also ein Digital-Analog-Wandler, der eine Spannung von 0 bis 3,3 V erzeugt. Die Platine programmieren Sie in Arduino, PlatformIO, MicroPython, CircuitPython oder Zephyr.

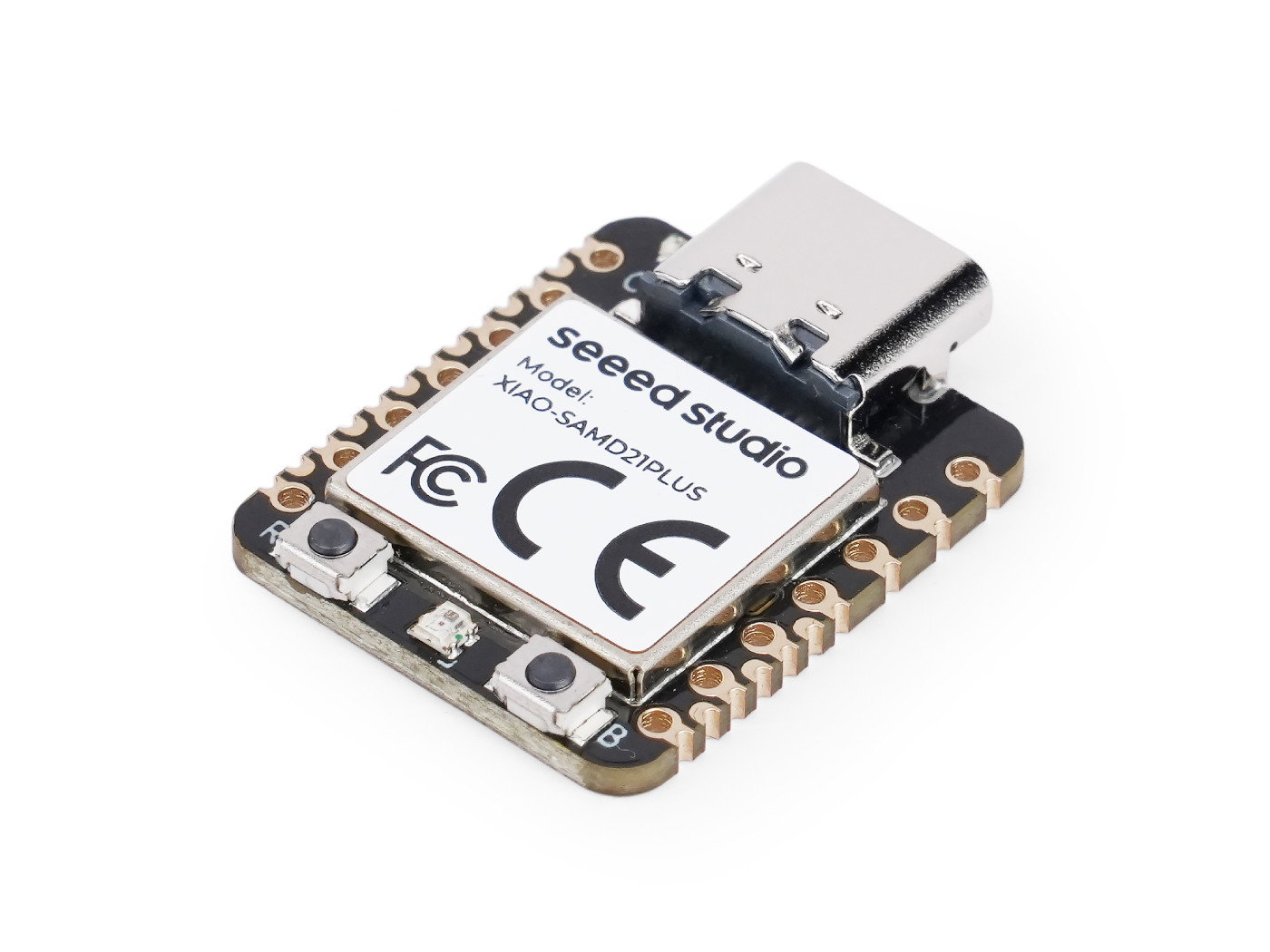

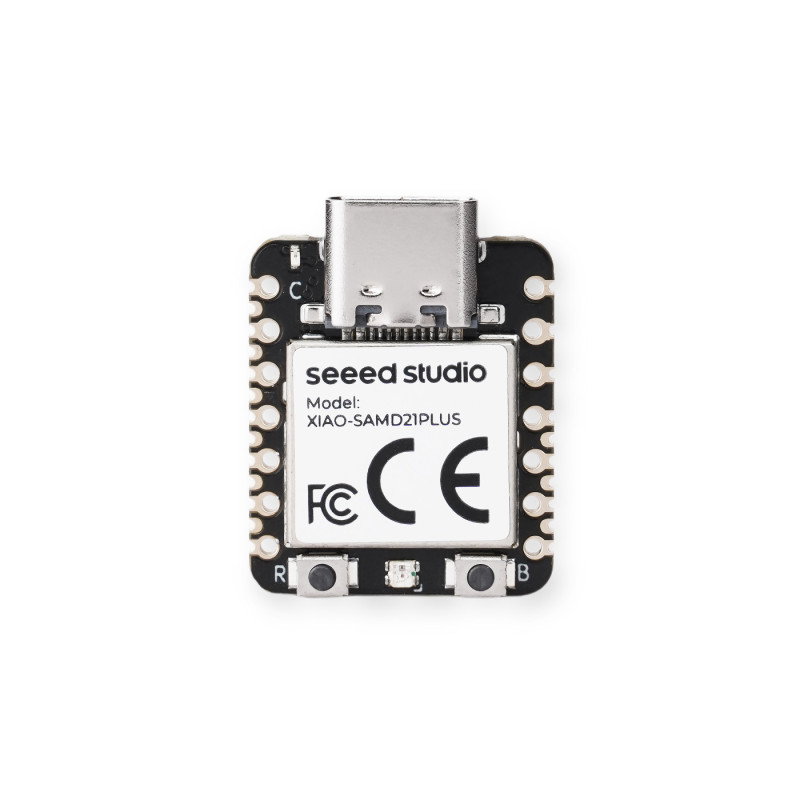

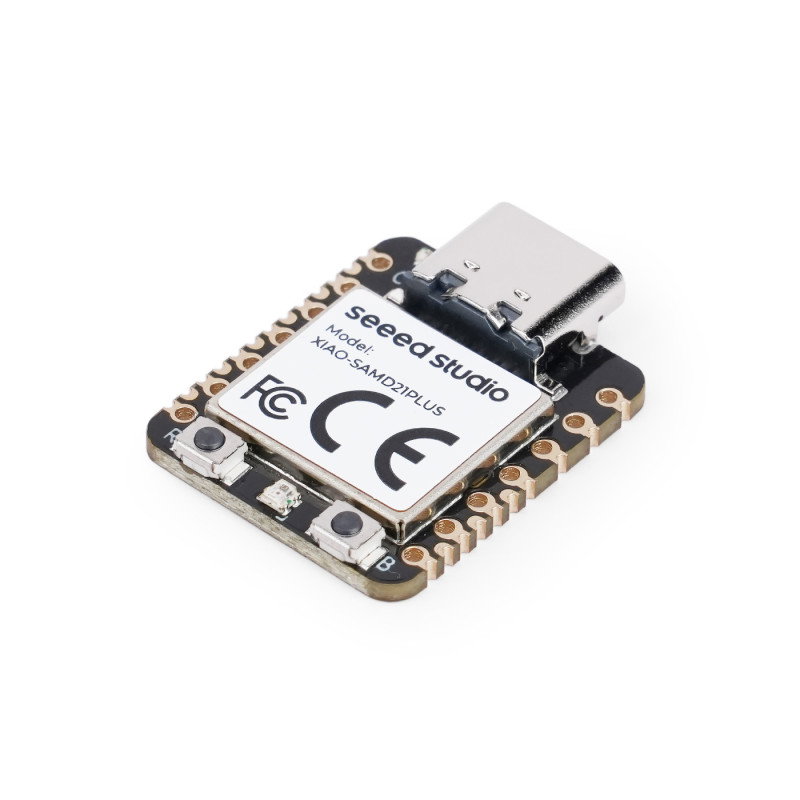

Seeed Studio XIAO SAMD21 Plus - Ansicht von oben
27 GPIO
digitale Pins (Standard-XIAO SAMD21: 11)
11 ADC + 1 DAC
analoge Eingänge und ein analoger Ausgang
etwa 200 mA
Ladestrom für den Li-Ion-Akku über USB Typ C
Reset und Boot
zwei Tasten statt Pads zum Kurzschließen

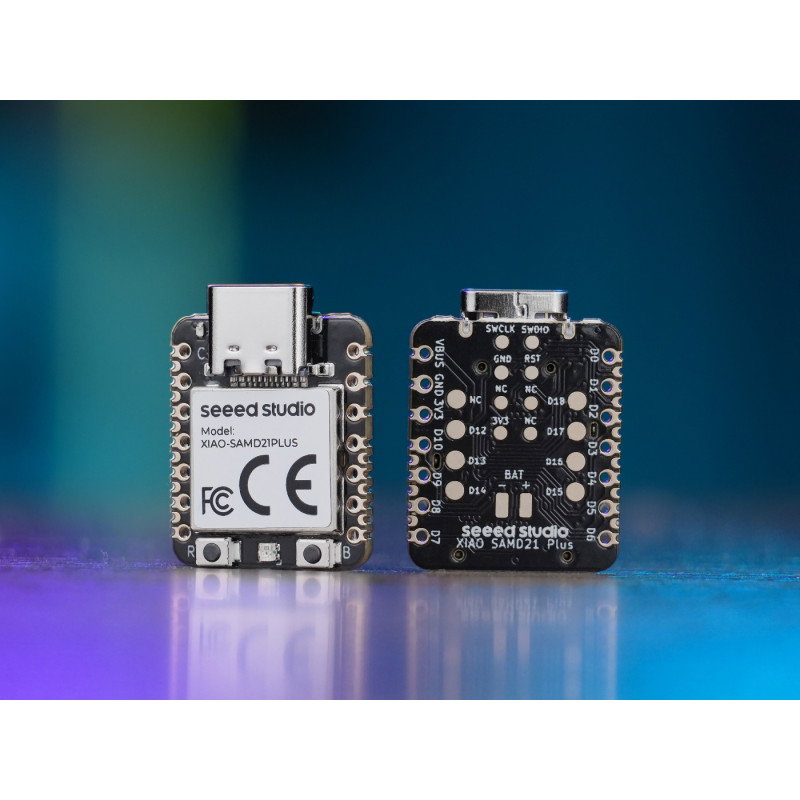

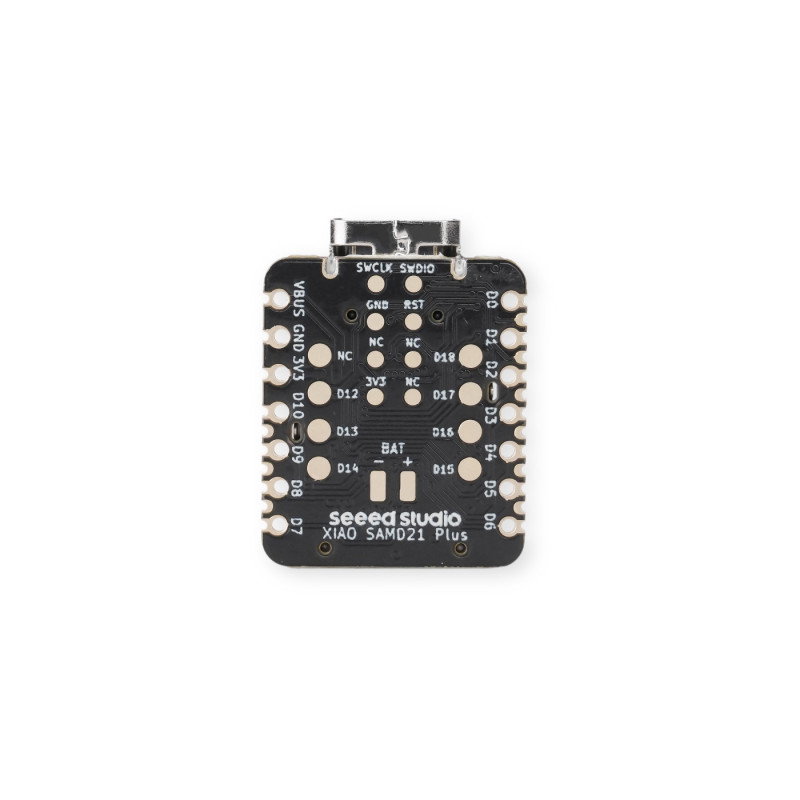

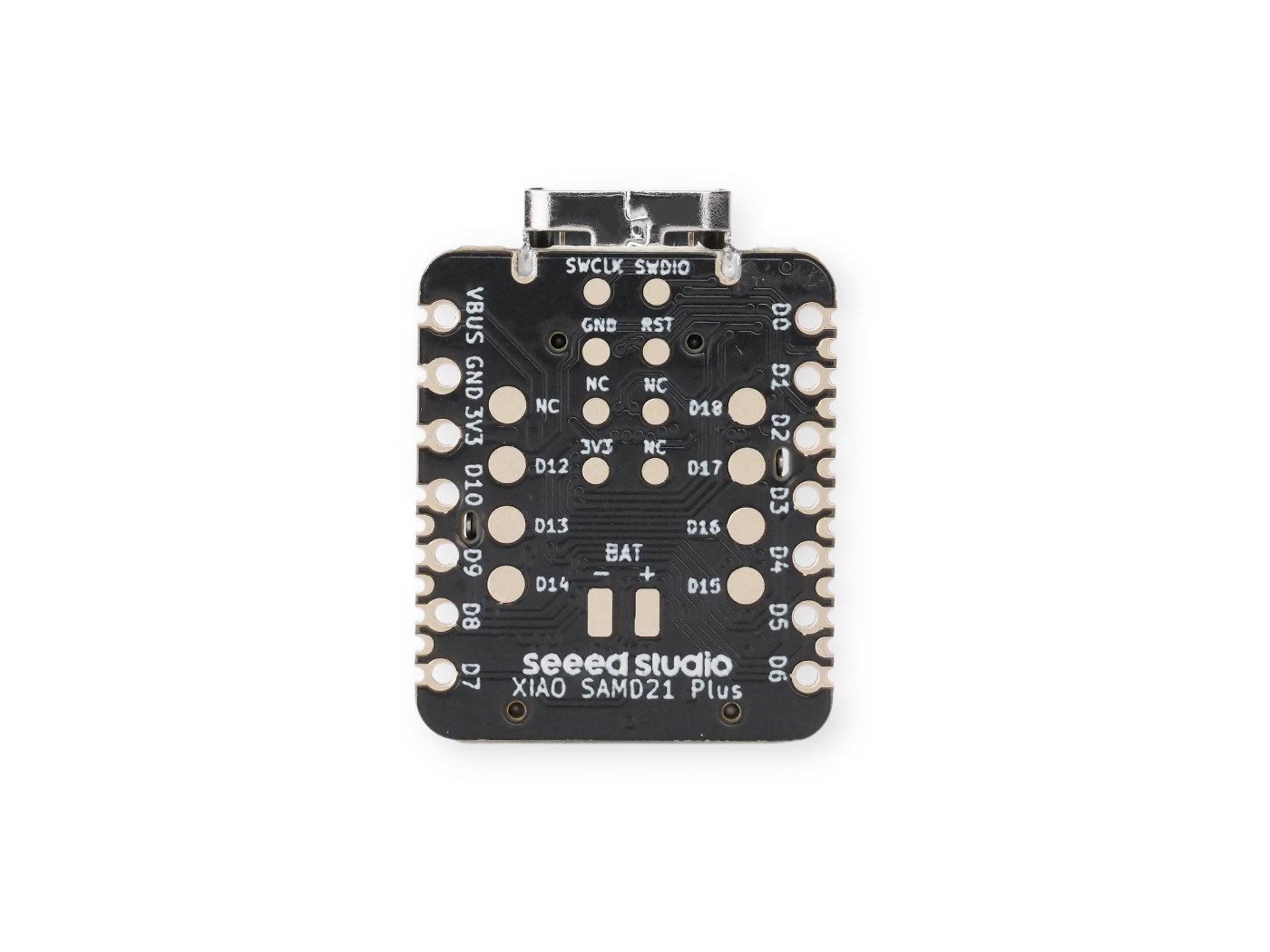

Seeed Studio XIAO SAMD21 Plus - Unterseite mit Lötpads
Was die Plus-Version zusätzlich bietet
Die Vorderseite der Platine ist das gleiche 14-polige XIAO-Layout, mit dem Erweiterungsboards wie das XIAO Expansion Board, das Grove Shield for XIAO und das runde Touch-Display 1,28" für XIAO zusammenarbeiten. Auf der Unterseite hat die Plus-Version 16 zusätzliche SMD-Pads im Rastermaß 1,27 mm, also Lötflächen, um die Platine direkt auf Ihre eigene Leiterplatte zu löten.
Die neuen Pads bieten einen zweiten I2C-Bus und eine I2S-Schnittstelle, also eine digitale Audioverbindung für Mikrofone und Verstärker. An die BAT-Pads schließen Sie einen 3,7-V-Li-Ion-Akku an, den der Power-Management-Chip lädt, und seine Spannung lesen Sie im Programm aus. Beim Standard-XIAO SAMD21 eignen sich die Strom-Pads auf der Unterseite nicht für den Anschluss eines Li-Ion-Akkus, da die Platine keine Ladeschaltung hat.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie ein USB-Gerät bauen, zum Beispiel ein Makropad, eine Tastatur oder einen MIDI-Controller
- Sie viele analoge Eingänge und einen DAC-Ausgang in einem kleinen Modul brauchen
- Sie Ihr Projekt ohne separates Ladegerät aus einem Li-Ion-Akku versorgen möchten
Erwägen Sie eine andere Option, wenn:
- 11 Pins und USB-Stromversorgung für Sie ausreichen: wählen Sie den Standard-XIAO SAMD21
- Sie mehr RAM und zwei Kerne brauchen: siehe XIAO RP2040 Plus
XIAO SAMD21 Plus im Vergleich zum Standard-XIAO SAMD21
| XIAO SAMD21 Plus | XIAO SAMD21 | |
|---|---|---|
| GPIO-Pins | 27 | 11 |
| Schnittstellen | 2 x I2C, UART, SPI, I2S | I2C, UART, SPI |
| Zusätzliche SMD-Pads (1,27 mm) auf der Unterseite | 16 | keine |
| Laden von Li-Ion-Akkus | ja, etwa 200 mA | nein |
| Tasten und LEDs | Tasten Reset und Boot, RGB-LED WS2812 | RST-Pads zum Kurzschließen, LED L |
| Siehe | diese Seite | XIAO SAMD21 |
Wissenswertes
Mit dieser Platine begann die XIAO-Familie
Der XIAO SAMD21, früher Seeeduino XIAO genannt, war die erste daumengroße Platine der XIAO-Familie. In der ersten Version erfolgte der Reset durch Kurzschließen zweier RST-Pads mit einer Pinzette, die Plus-Version hat dagegen eigene Tasten Reset und Boot.
Quelle: Seeed Studio Wiki: XIAO SAMD21
Häufig gestellte Fragen
Wie aktiviere ich den Bootloader?
Verbinden Sie die Platine mit dem Computer und drücken Sie schnell zweimal die Taste Reset. Die Platine wechselt in den Bootloader-Modus und wartet auf ein neues Programm.
Welche Platine muss ich in der Arduino IDE zum Programmieren auswählen?
Wählen Sie nach der Installation des Seeed-SAMD-Boardpakets die Platine XIAO M0 Plus. Die RGB-LED ist mit dem Pin PA27 verbunden, und ihre Stromversorgung schalten Sie mit dem Pin D11 ein.
Wie messe ich die Akkuspannung?
Aktivieren Sie den Pin PB2 (VBAT_EN), lesen Sie den analogen Eingang PB3 (AIN11_VBAT) aus und multiplizieren Sie das Ergebnis mit 2. Der Akku wird mit etwa 200 mA geladen.

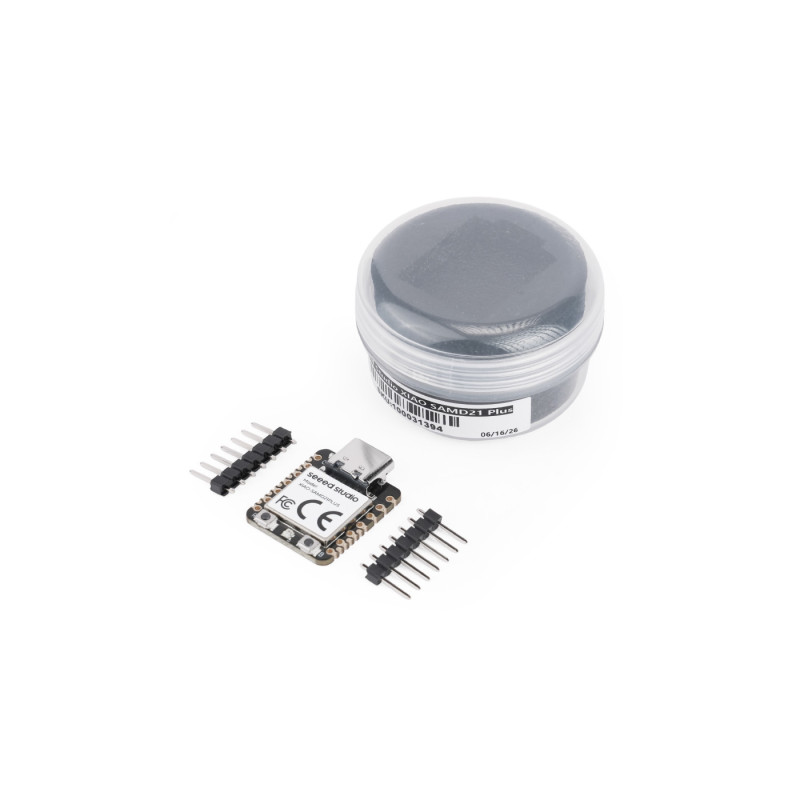

Lieferumfang
- 1 x Platine Seeed Studio XIAO SAMD21 Plus
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | Microchip ATSAMD21G18A, Arm Cortex-M0+ bis 48 MHz, natives USB |
| Speicher | 32 KB SRAM, 256 KB flash |
| Drahtlose Verbindung | keine |
| Pins | 30 GPIO: 14-poliges XIAO-Layout und 16 zusätzliche SMD-Pads; 27 digitale Pins |
| Analoge Eingänge | 11 |
| DAC-Ausgang | 1 |
| Schnittstellen | 2 x I2C, UART, SPI, I2S, SWD-Pads |
| Auf der Platine | RGB-LED WS2812, Lade-LED, Tasten Reset und Boot |
| Akkumanagement | Li-Ion-Ladegerät SGM40567 (etwa 200 mA), Schutz BAT-3V3, Akkuspannungsmessung |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| Software | Arduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Zephyr |
| Betriebstemperatur | -40 °C bis 85 °C |
| Abmessungen | 21 x 17,8 x 5 mm |
| Herstellernummer | 100031394 |
| Hersteller | Seeed Studio |
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | ATSAMD21G18 |
| UC - Kern | ARM Cortex-M0 + |
| UC - Flash-Speicher | 256 KB |
| UC - RAM-Speicher | 32 KB |
| UC - Anzahl der Kerne | 1. Single-Core |
| UC - Digitale Stifte | 27 |
| UC - analoger Eingang | 11 |
| UC - Timing | 48 MHz |
| UC - AC-Konverter | 12-Bit |
| UC - USB-Schnittstelle | USB-C |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Breite | 4,5 cm |
| Höhe | 2,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,01 kg |
