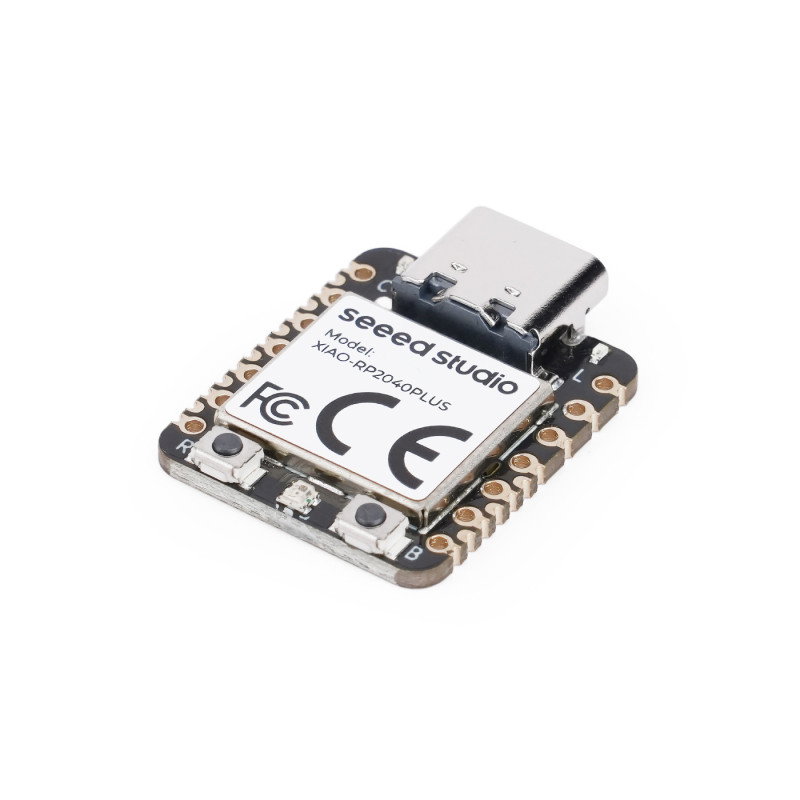

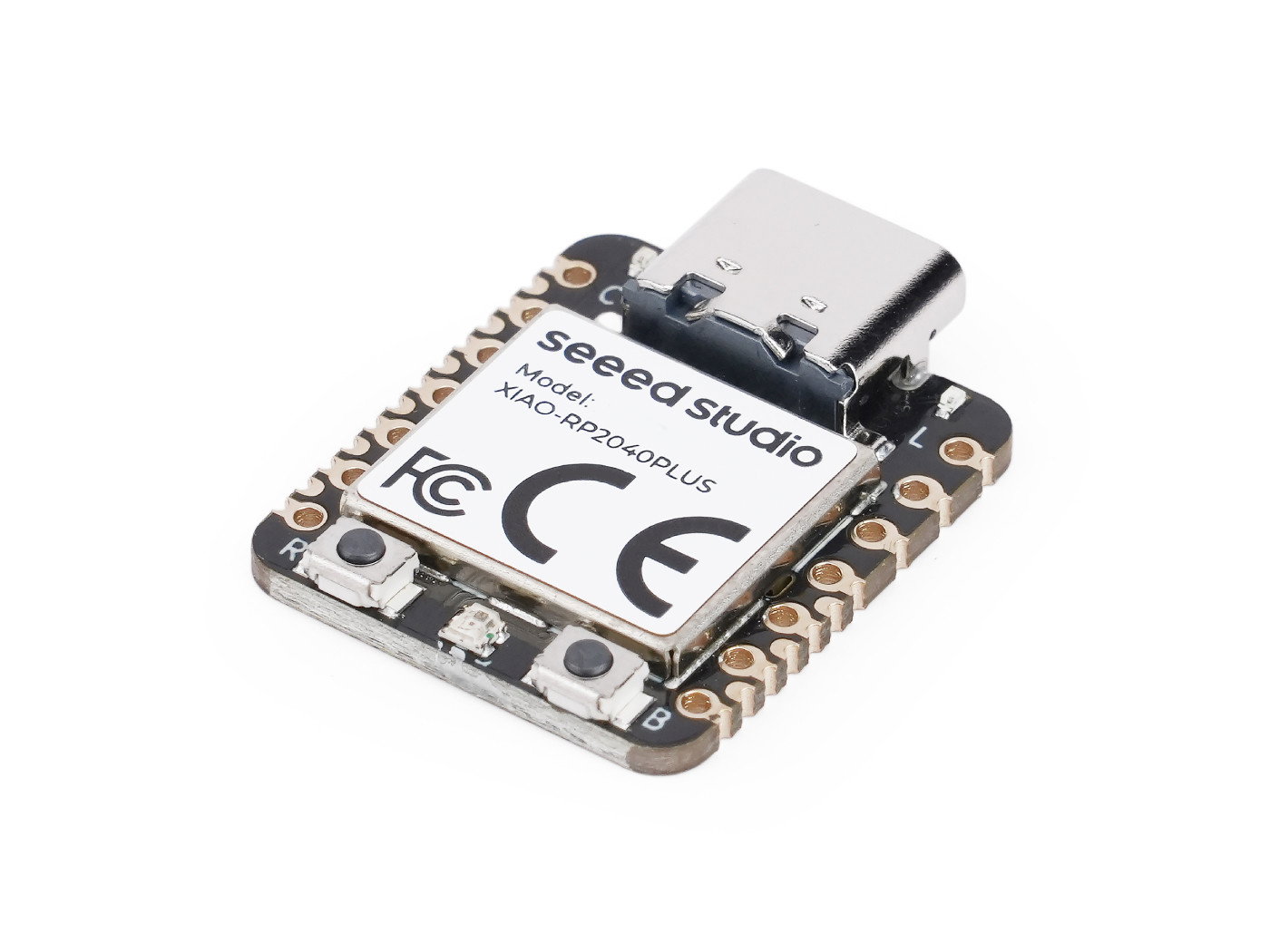

Seeed Xiao RP2040 Plus - 26 GPIO/Li-Ion-Laden - Arduino/MicroPython - Seeedstudio 100059977
XIAO RP2040 mit 26 Pins statt 11 und Akku-Ladegerät: derselbe RP2040-Chip im Format 21 x 17,8 mm.
- 15 zusätzliche SMD-Pads auf der Unterseite der Platine
- Laden von Li-Ion-Akkus über USB Typ C
- Arduino, MicroPython, CircuitPython und Rust
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
RP2040 mit mehr Pins und Akkubetrieb
Seeed Studio XIAO RP2040 Plus ist eine Platine mit Raspberry-Pi-RP2040-Mikrocontroller, die 26 digitale Pins statt 11 bietet und einen Li-Ion-Akku lädt. Und das auf nur 21 x 17,8 mm. Jeder dieser Pins unterstützt PWM, also Pulsweitenmodulation, mit der Sie zum Beispiel die Helligkeit von LEDs und die Drehzahl von Motoren regeln, und 4 davon arbeiten als analoge Eingänge.
Der Chip hat zwei Cortex-M0+-Kerne mit bis zu 133 MHz, 264 KB SRAM und 2 MB Flash, genau wie der Standard-XIAO RP2040. Programme schreiben Sie in Arduino, MicroPython, CircuitPython, TinyGo, Rust oder C/C++, und der USB-Typ-C-Anschluss dient zur Stromversorgung und zum Hochladen des Codes.

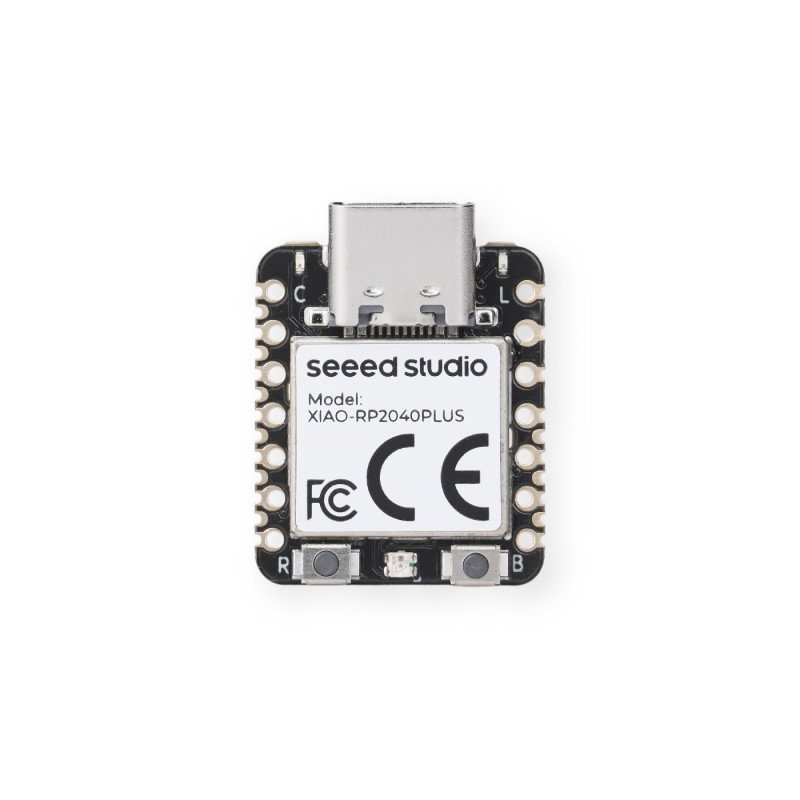

Seeed Studio XIAO RP2040 Plus - Ansicht von oben
26 GPIO
digitale Pins mit PWM (Standard-XIAO RP2040: 11)
Li-Ion
Laden eines 3,7-V-Akkus über USB Typ C
2 x 133 MHz
zwei Cortex-M0+-Kerne im RP2040-Chip

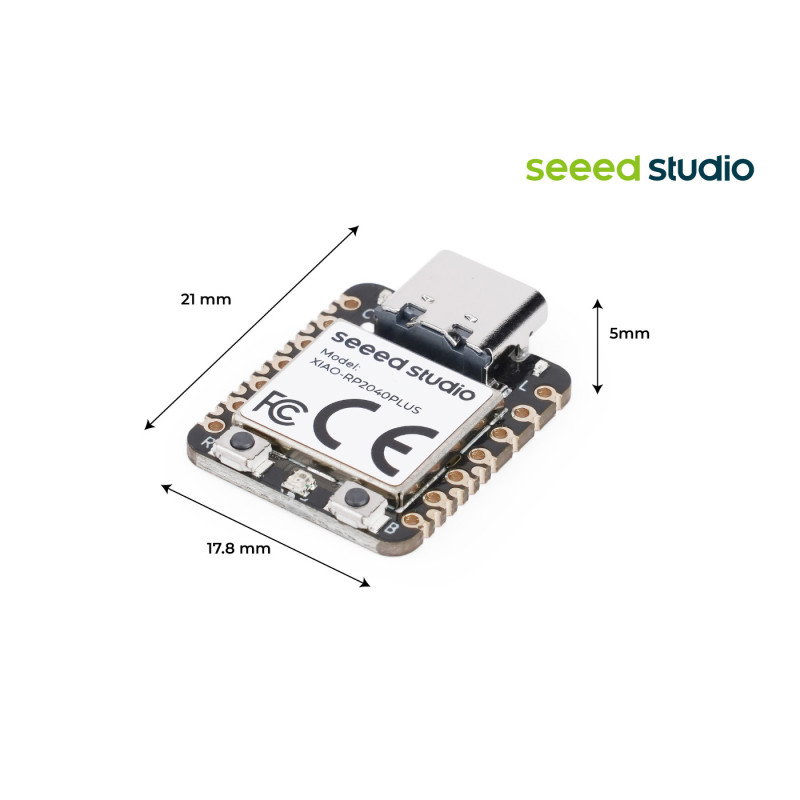

21 x 17,8 mm
Abmessungen der Platine, wie bei jedem XIAO

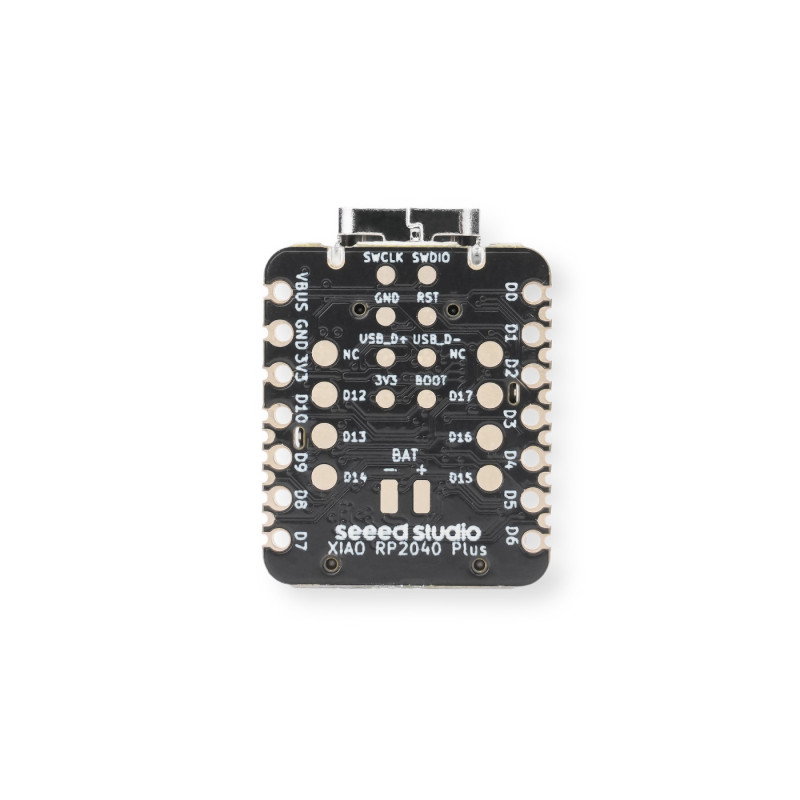

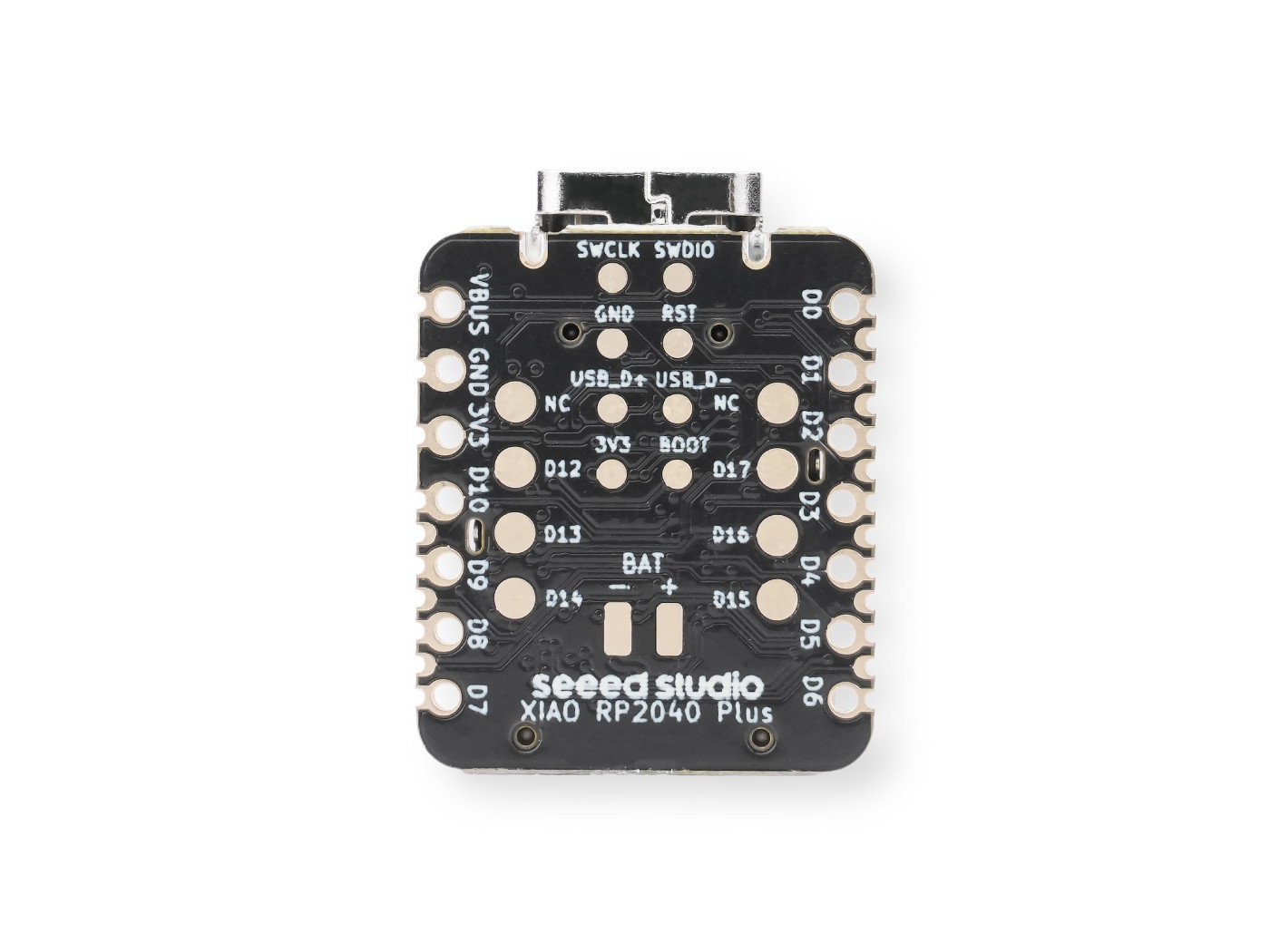

Seeed Studio XIAO RP2040 Plus - Unterseite mit Lötpads
Was die Plus-Version zusätzlich bietet

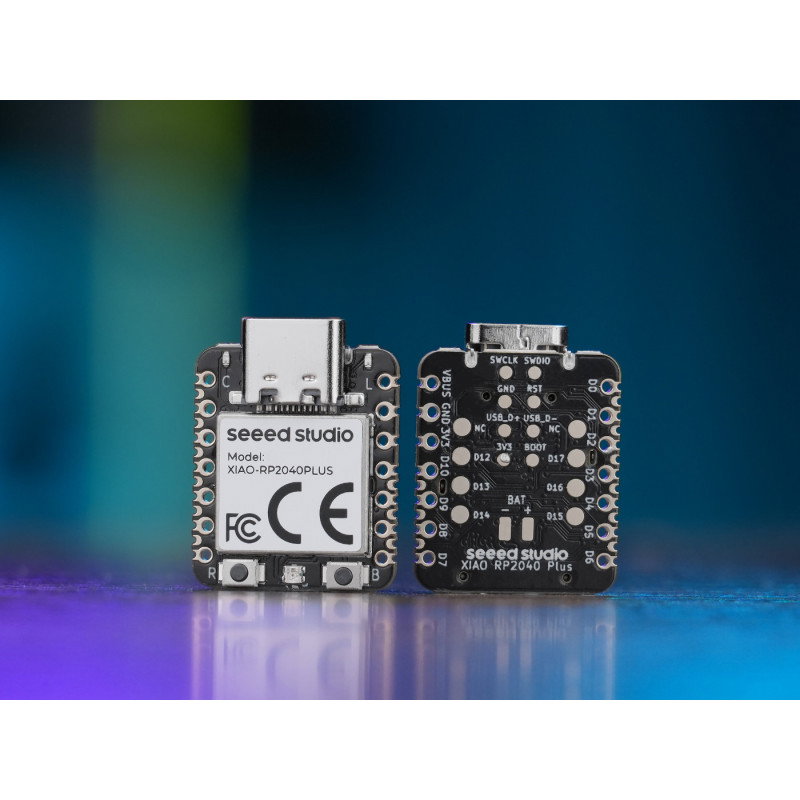

Auf der Vorderseite hat die Platine das gleiche 14-polige XIAO-Layout im Rastermaß 2,54 mm, passt also auf eine Steckplatine und auf Erweiterungsboards wie das XIAO Expansion Board oder das Grove Shield for XIAO. Auf der Unterseite und an den Seiten befinden sich 15 zusätzliche SMD-Pads im Rastermaß 1,27 mm, also Lötflächen, über die Sie den XIAO direkt auf Ihre eigene Leiterplatte löten.
Über die neuen Pads erreichen Sie einen zweiten I2C-Bus, die USB-Signale D+ und D- sowie die Akku-Anschlüsse BAT+, BAT- und BAT_EN. Der Power-Management-Chip (PMIC) lädt den Akku über USB, eine LED zeigt den Ladevorgang an, und ein Schutz verhindert, dass Strom aus der 3V3-Leitung zurück in den Akku fließt.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie mehr als 11 Pins in einem Modul in XIAO-Größe brauchen
- Sie ein Gerät mit Li-Ion-Akku bauen und es über USB laden möchten
- Sie eine eigene Leiterplatte entwerfen, auf die Sie den XIAO als fertiges Modul löten
Erwägen Sie eine andere Option, wenn:
- 11 Pins und USB-Stromversorgung für Sie ausreichen: wählen Sie den Standard-XIAO RP2040
- Sie WLAN oder Bluetooth brauchen: siehe XIAO ESP32-S3 Plus
XIAO RP2040 Plus im Vergleich zum Standard-XIAO RP2040
| XIAO RP2040 Plus | XIAO RP2040 | |
|---|---|---|
| GPIO-Pins | 26 | 11 |
| Schnittstellen | 2 x I2C, UART, SPI | I2C, UART, SPI |
| Zusätzliche SMD-Pads (1,27 mm) auf der Unterseite | 15 | keine |
| Laden von Li-Ion-Akkus | ja | nein |
| Siehe | diese Seite | XIAO RP2040 |
Wissenswertes
Gleicher Prozessor, mehr Pins
Beide XIAO-RP2040-Platinen haben denselben Raspberry-Pi-RP2040-Chip, 264 KB SRAM und 2 MB Flash. Sie bieten also die gleiche Leistung und nutzen dieselben Bibliotheken, die Plus-Version unterscheidet sich durch ihre Pins und die Akku-Unterstützung.
Quelle: Seeed Studio Wiki: XIAO RP2040
Häufig gestellte Fragen
Wie aktiviere ich den Bootloader?
Halten Sie die Taste B (Boot) gedrückt und verbinden Sie die Platine mit dem Computer. Im System erscheint ein Laufwerk, und die Platine wartet auf ein neues Programm, auch wenn das vorherige Hochladen fehlgeschlagen ist.
Wie messe ich die Akkuspannung?
Setzen Sie GPIO24 (BAT_EN) auf HIGH, lesen Sie den Eingang A3 (GPIO29) aus und multiplizieren Sie das Ergebnis mit 2. Schalten Sie BAT_EN nach der Messung wieder aus, damit keine Energie verloren geht. Solange BAT_EN aktiv ist, funktioniert A3 nicht als normaler Eingang.
Warum leuchtet die LED, wenn ich den Pin auf LOW setze?
Die Benutzer-LEDs des XIAO RP2040 werden mit einem niedrigen Pegel eingeschaltet, anders als bei Arduino-Platinen. LOW schaltet die LED ein, HIGH schaltet sie aus.

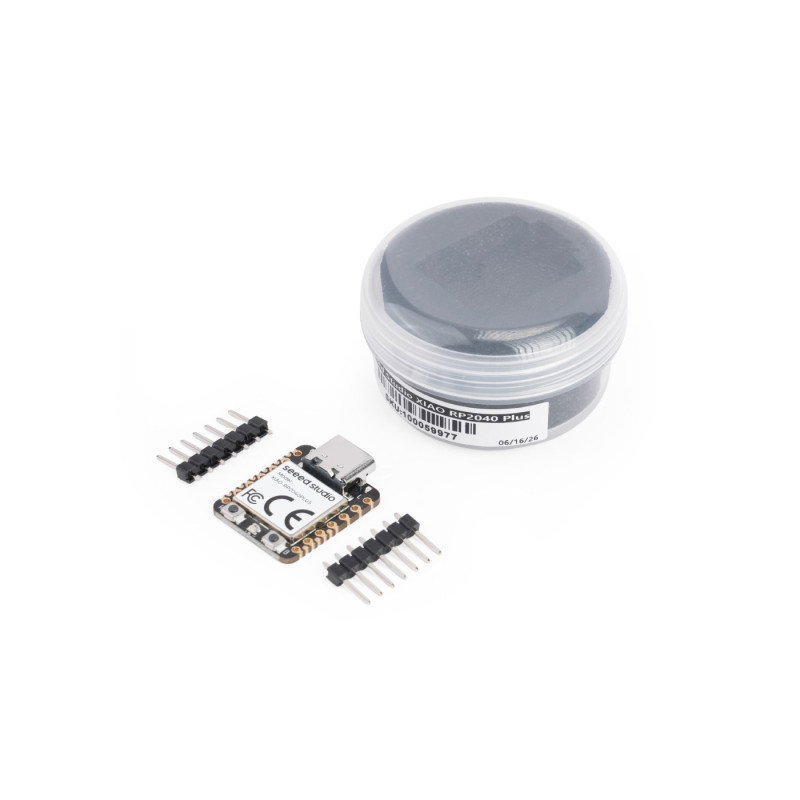

Lieferumfang
- 1 x Platine Seeed Studio XIAO RP2040 Plus
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | Raspberry Pi RP2040, 2 Arm-Cortex-M0+-Kerne bis 133 MHz, PIO-Blöcke |
| Speicher | 264 KB SRAM, 2 MB flash |
| Drahtlose Verbindung | keine |
| Pins | 29 GPIO: 14-poliges XIAO-Layout und 15 zusätzliche SMD-Pads; 26 digitale Pins |
| PWM | 26 Pins |
| Analoge Eingänge | 4 (A3 geteilt mit der Akkuspannungsmessung) |
| Schnittstellen | 2 x I2C, UART, SPI, SWD-Pads, USB-Pads D+/D- |
| Auf der Platine | Benutzer-LED, Lade-LED, RGB-LED WS2812B, Tasten Reset und Boot |
| Akkumanagement | Li-Ion-Ladegerät SGM40567, Schutz BAT-3V3, Akkuspannungsmessung |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| USB-Anschluss | USB Typ C (USB 1.1 Full-Speed) |
| Software | Arduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Rust, Zephyr, C/C++ SDK |
| Betriebstemperatur | -20 °C bis 70 °C |
| Abmessungen | 21 x 17,8 x 5 mm |
| Herstellernummer | 100059977 |
| Hersteller | Seeed Studio |
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | RP2040 |
| UC - Kern | ARM Cortex-M0 + |
| UC - Flash-Speicher | 2 MB |
| UC - RAM-Speicher | 264 kB |
| UC - Anzahl der Kerne | 2. Dual-Core |
| UC - Digitale Stifte | 26 |
| UC - analoger Eingang | 4 |
| UC - Timing | 133 MHz |
| UC - AC-Konverter | 12-Bit |
| UC - USB-Schnittstelle | USB-C |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Gewicht | 0,01 kg |
