Seeed Xiao ESP32-S3 Plus - WLAN/Bluetooth - 16 MB Flash - Arduino/MicroPython - Seeedstudio 102010671
XIAO ESP32-S3 mit doppeltem Flash-Speicher und 18 GPIO-Pins: WLAN und Bluetooth auf einer Platine im Format 21 x 17,8 mm.
- 16 MB Flash und 8 MB PSRAM
- 9 zusätzliche SMD-Pads und ein B2B-Anschluss
- U.FL-Antenne im Lieferumfang
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
ESP32-S3 mit mehr Speicher und zusätzlichen Pins
Seeed Studio XIAO ESP32-S3 Plus ist eine Dual-Core-Platine mit ESP32-S3, WLAN und Bluetooth, die auf 21 x 17,8 mm 18 universelle Pins und 16 MB Flash bietet. Die beiden Xtensa-LX7-Kerne laufen mit bis zu 240 MHz, und 8 MB PSRAM, also zusätzlicher Arbeitsspeicher, fassen Bild- und Audiopuffer sowie Modelle für maschinelles Lernen.
Die Platine verbindet sich über WLAN 2,4 GHz und BLE 5.0, also Bluetooth Low Energy, und im Lieferumfang ist eine externe Antenne für den U.FL-Anschluss enthalten. Laut Hersteller übersteigt die Reichweite mit dieser Antenne 100 m. Die Platine programmieren Sie in Arduino, MicroPython oder ESP-IDF, und einen Li-Ion-Akku lädt sie mit 100 mA.

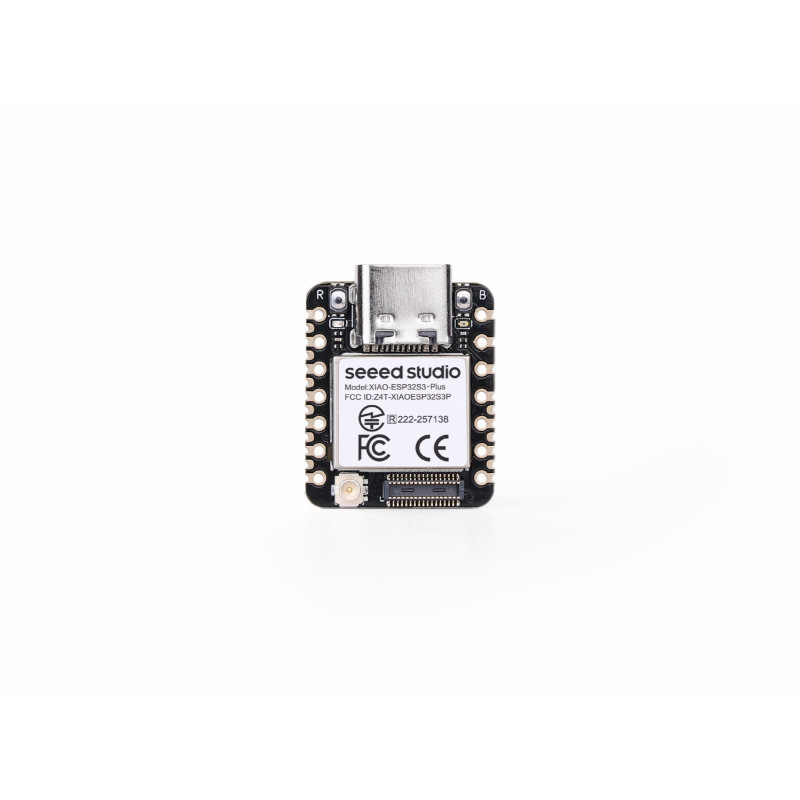

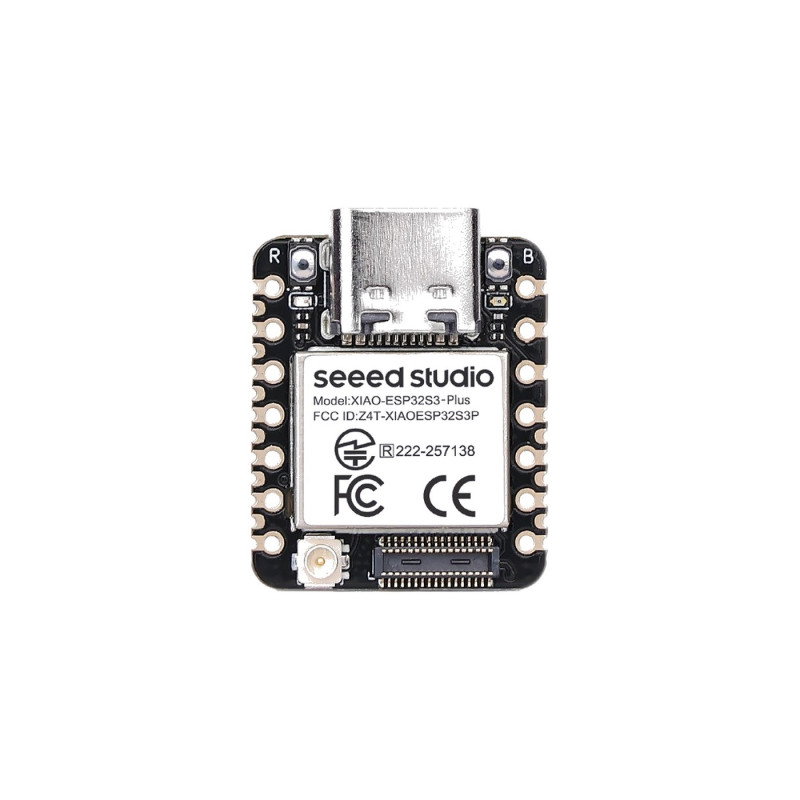

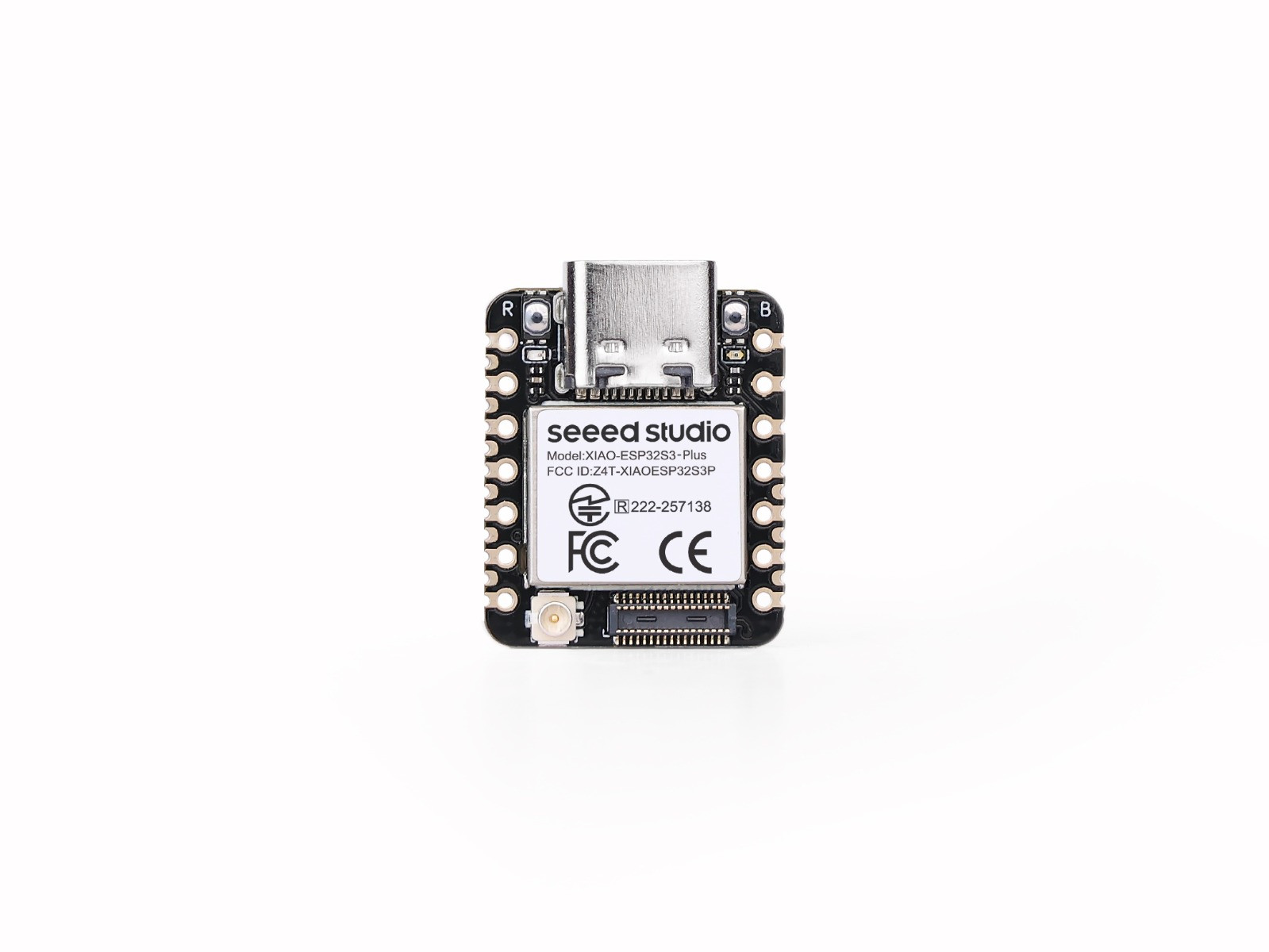

Seeed Studio XIAO ESP32-S3 Plus - Ansicht von oben
16 MB
Flash-Speicher (Standard-XIAO ESP32-S3: 8 MB)
18 GPIO
Pins (Standard-XIAO ESP32-S3: 11)
WLAN und BLE 5.0
mit externer U.FL-Antenne im Lieferumfang
2 x 240 MHz
zwei Xtensa-LX7-Kerne
Was dieses Modell auszeichnet
Doppelt so viel Flash-Speicher wie beim Standard-XIAO ESP32-S3
Der XIAO ESP32-S3 Plus hat 16 MB Flash, fasst also ein größeres Programm, Dateien für Webseiten und die Datenspeicherung, und seine 9 zusätzlichen Pins bieten einen zweiten UART, ein zweites SPI und I2S. Beachten Sie, dass er im Deep Sleep 33,51 µA aufnimmt. Für einen Sensor, der jahrelang mit einer Batterie laufen soll, wählen Sie daher besser den XIAO nRF54LM20A.
16 MB
Flash-Speicher (Standard-XIAO ESP32-S3: 8 MB)
18 GPIO
Pins (Standard-XIAO ESP32-S3: 11)
100 mA
schneller Ladestrom für den Akku (Standard-XIAO ESP32-S3: 50 mA)

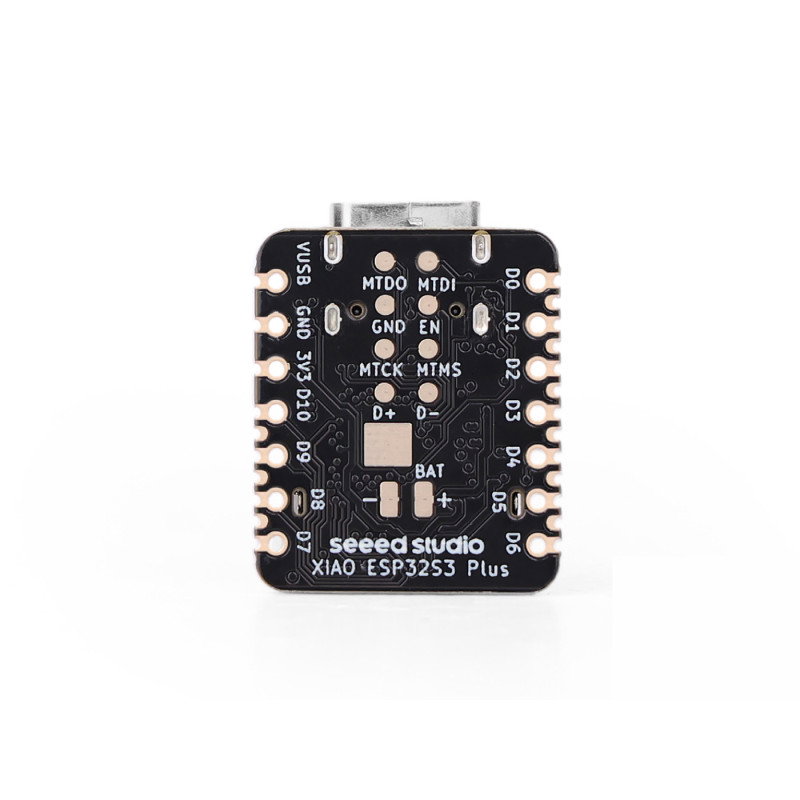

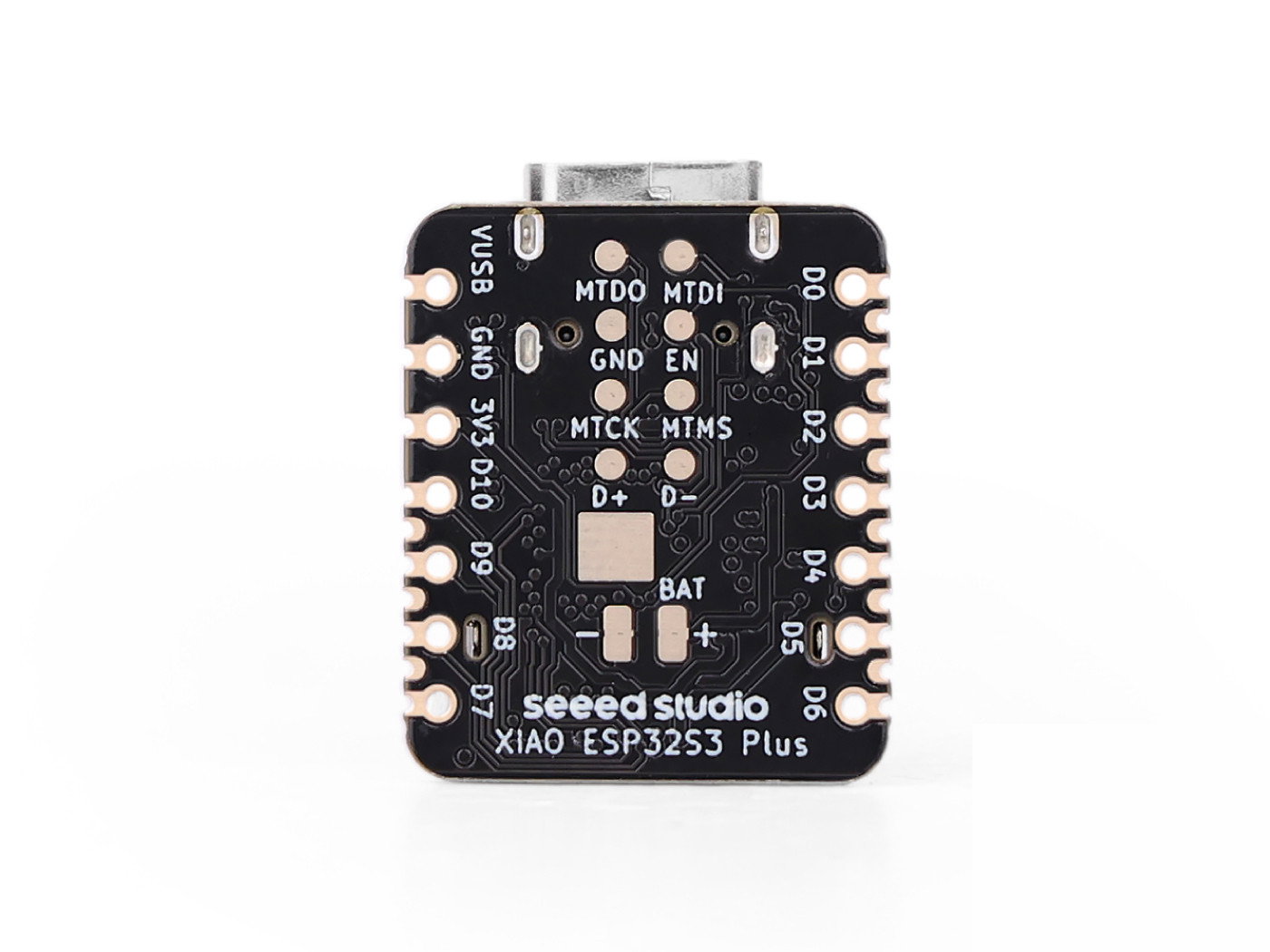

Seeed Studio XIAO ESP32-S3 Plus - Unterseite mit Lötpads
Was die Plus-Version zusätzlich bietet
An den Rändern und auf der Unterseite der Platine befinden sich 9 zusätzliche Pins in Form von SMD-Pads im Rastermaß 1,27 mm, also Halbbohrungen und Lötflächen, über die Sie den XIAO auf Ihre eigene Leiterplatte löten. Sie bieten einen zweiten UART, ein zweites SPI und I2S, also eine digitale Audioschnittstelle. Die Akku-Pads, die Pads des JTAG-Debuggers und die USB-Signale D+ und D- haben das gleiche Layout wie bei anderen XIAO-Plus-Platinen.
Die Plus-Version hat außerdem einen B2B-Anschluss, also eine Buchse, über die Erweiterungsmodule direkt mit der Platine verbunden werden. Die Vorderseite der Platine bleibt unverändert, daher passt die Platine zu Erweiterungsboards wie dem XIAO Expansion Board, dem Grove Shield for XIAO oder dem GNSS-Modul L76K für XIAO.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie WLAN und Bluetooth sowie mehr als 11 Pins in einem Modul in XIAO-Größe brauchen
- Ihr Programm, Ihre Dateien oder Ihre Datenspeicherung nicht in 8 MB Flash passen
- Sie eine eigene Leiterplatte entwerfen, auf die Sie den XIAO als fertiges Modul löten
Erwägen Sie eine andere Option, wenn:
- 11 Pins und 8 MB Flash für Sie ausreichen: wählen Sie den Standard-XIAO ESP32-S3
- das Gerät jahrelang mit einer Batterie laufen soll und Bluetooth für Sie ausreicht: siehe XIAO nRF54LM20A
XIAO ESP32-S3 Plus im Vergleich zum Standard-XIAO ESP32-S3
| XIAO ESP32-S3 Plus | XIAO ESP32-S3 | |
|---|---|---|
| Speicher | 8 MB PSRAM, 16 MB flash | 8 MB PSRAM, 8 MB flash |
| GPIO-Pins | 18 | 11 |
| Schnittstellen | 2 x UART, 2 x SPI, I2C, I2S, B2B-Anschluss | UART, I2C, SPI |
| Zusätzliche SMD-Pads (1,27 mm) auf der Unterseite | 9 | keine |
| Laden von Li-Ion-Akkus | ja, 100 mA | ja, 50 mA |
| Stromaufnahme im Deep Sleep | 33,51 µA | 14 µA |
| Siehe | diese Seite | XIAO ESP32-S3 |
Vergleich der XIAO-Plus-Familie
| XIAO ESP32-S3 Plus | XIAO nRF52840 Sense Plus | XIAO RP2040 Plus | XIAO SAMD21 Plus | |
|---|---|---|---|---|
| Chip | ESP32-S3R8, 2 x Xtensa LX7 240 MHz | nRF52840, Cortex-M4F 64 MHz | RP2040, 2 x Cortex-M0+ 133 MHz | SAMD21G18, Cortex-M0+ 48 MHz |
| Speicher | 8 MB PSRAM, 16 MB flash | 256 KB RAM, 1 MB + 2 MB flash | 264 KB SRAM, 2 MB flash | 32 KB SRAM, 256 KB flash |
| Drahtlose Verbindung | WLAN 2,4 GHz, BLE 5.0 | BLE 5.4, Bluetooth Mesh, NFC | keine | keine |
| Sensoren | keine | Bewegungssensor (IMU), Mikrofon | keine | keine |
| GPIO-Pins | 18 | 20 | 26 | 27 |
| Analoge Eingänge | 9 | 6 | 4 | 11 und DAC-Ausgang |
| Schnittstellen | 2 x UART, 2 x SPI, I2C, I2S, B2B-Anschluss | 2 x UART, 2 x SPI, I2C, I2S, NFC | 2 x I2C, UART, SPI | 2 x I2C, UART, SPI, I2S |
| Zusätzliche SMD-Pads (1,27 mm) auf der Unterseite | 9 | 9 | 15 | 16 |
| Laden von Li-Ion-Akkus | ja, 100 mA | ja, 50 oder 100 mA | ja | ja, etwa 200 mA |
| Siehe | diese Seite | XIAO nRF52840 Sense Plus | XIAO RP2040 Plus | XIAO SAMD21 Plus |
Wissenswertes
Über 100 m Reichweite von einer daumengroßen Platine
Laut Hersteller verbindet sich der XIAO ESP32-S3 Plus mit der mitgelieferten U.FL-Antenne über eine Entfernung von mehr als 100 m. Die Antenne liegt bei, und Sie stecken sie in die Miniaturbuchse auf der Platine.
Quelle: Seeed Studio: XIAO ESP32-S3 Plus
Häufig gestellte Fragen
Passt die Kamera der Sense-Version auch auf diese Platine?
Nein. Der B2B-Anschluss des XIAO ESP32-S3 Plus funktioniert nicht mit dem Kameramodul des XIAO ESP32-S3 Sense, und die Platine hat auch keinen microSD-Kartenslot.
Wie schließe ich einen Akku an?
Löten Sie einen 3,7-V-Li-Ion-Akku an die BAT-Pads auf der Unterseite der Platine. Die rote LED blinkt während des Ladens und erlischt, wenn der Akku voll ist.
Wie viel Strom nimmt die Platine im Deep-Sleep-Modus auf?
Bei einer Versorgung mit 3,8 V nimmt die Platine im Deep Sleep 33,51 µA auf, im Light Sleep 2,45 mA und bei aktivem WLAN etwa 81 mA.

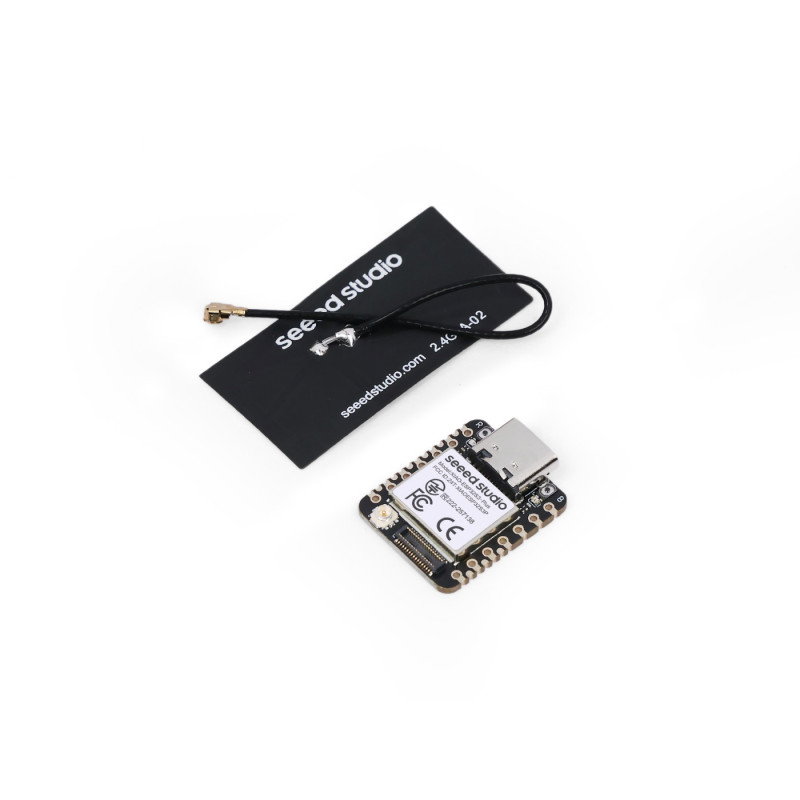

Lieferumfang
- 1 x Platine Seeed Studio XIAO ESP32-S3 Plus
- 1 x Antenne 2,4 GHz für U.FL-Anschluss
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | ESP32-S3R8, 2 32-Bit-Xtensa-LX7-Kerne bis 240 MHz |
| Speicher | 8 MB PSRAM, 16 MB flash |
| Drahtlose Verbindung | WLAN 2,4 GHz, Bluetooth Low Energy 5.0, Bluetooth Mesh |
| Antenne | extern für U.FL-Anschluss, im Lieferumfang; Reichweite über 100 m laut Hersteller |
| Pins | 18 GPIO mit PWM, davon 9 zusätzliche SMD-Pads (1,27 mm) |
| Analoge Eingänge | 9 |
| Schnittstellen | 2 x UART, I2C, I2S, 2 x SPI, B2B-Anschluss, JTAG-Pads |
| Auf der Platine | Benutzer-LED, Lade-LED, Tasten Reset und Boot |
| Akku-Laden | 100 mA schnell, 0,9 mA Erhaltungsladung |
| Stromaufnahme | Betrieb 28 mA (USB 5 V), 35 mA (Akku 3,8 V); WLAN 81 mA; BLE 101 mA |
| Schlafmodi (3,8 V) | Modem-Sleep 31,6 mA, Light-Sleep 2,45 mA, Deep Sleep 33,51 µA |
| 3V3-Ausgang | bis zu 700 mA |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| Software | Arduino, MicroPython, ESP-IDF |
| Betriebstemperatur | -20 °C bis 65 °C |

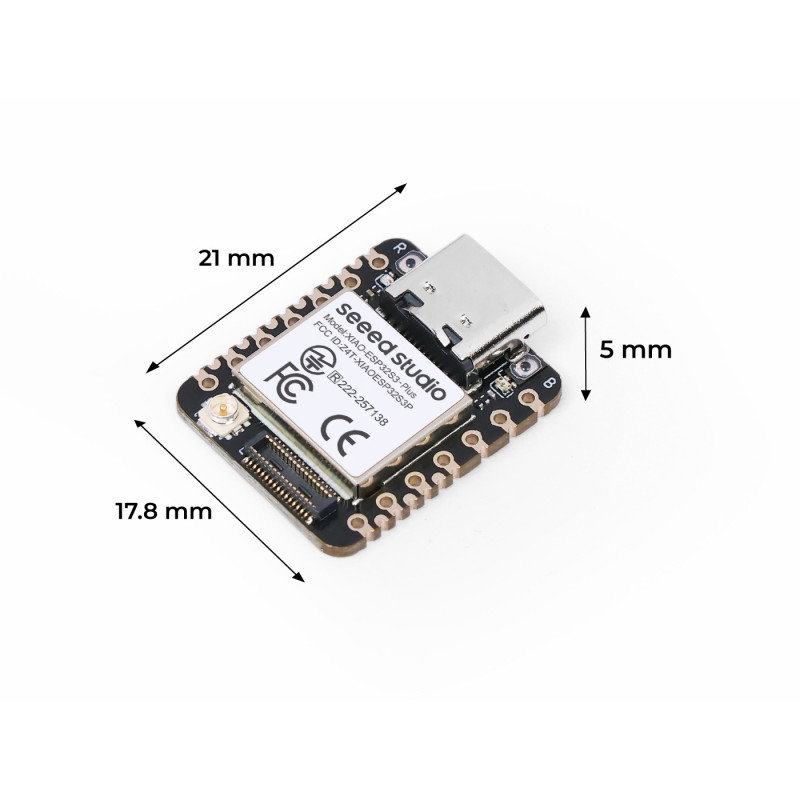

| Abmessungen | 21 x 17,8 x 5 mm |
| Herstellernummer | 102010671 |
| Hersteller | Seeed Studio |
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller |
|
| UC - Kern | Tensilica Xtensa LX7 |
| UC - Flash-Speicher | 16MB |
| UC - RAM-Speicher | 8MB |
| UC - Anzahl der Kerne | 2. Dual-Core |
| UC - Digitale Stifte | 18 |
| UC - analoger Eingang | 9 |
| UC - Timing | 240MHz |
| UC - AC-Konverter | 12-Bit |
| UC - WiFi-Modul | Ja |
| UC - USB-Schnittstelle | USB-C |
| UC - Bluetooth | Ja |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Kommunikation |
|
| Breite | 4,5 cm |
| Höhe | 2,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,01 kg |
