Seeed Xiao nRF54LM20A - BLE 6.0/Thread/ZigBee/Matter/NFC - Seeedstudio 100023651
Bluetooth 6.0, Thread und Matter in einer XIAO-Platine, die im Schlafmodus 4,76 µA aufnimmt: der Nordic-Chip nRF54LM20A auf 21 x 17,8 mm.
- 28 GPIO-Pins und 9 analoge Eingänge
- 512 KB RAM und 8 MB Flash
- FPC-Antenne 2,4 GHz im Lieferumfang
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Bluetooth 6.0 und Smart-Home-Netzwerke in einer XIAO-Platine
Seeed Studio XIAO nRF54LM20A ist eine Platine mit Nordic-nRF54LM20A-Chip, die Bluetooth LE 6.0, Thread, Zigbee und Matter unterstützt und im Schlaf etwa 4,76 µA aufnimmt. Thread, Zigbee und Matter sind Protokolle für Smart-Home-Netzwerke, daher bauen Sie mit dieser Platine einen Sensor, der mit Gateways und Automatisierungssystemen zusammenarbeitet.
Bluetooth 6.0 unterstützt Channel Sounding, also die Entfernungsmessung zwischen Bluetooth-Geräten, und NFC, also Nahfeldkommunikation, ermöglicht zum Beispiel das Koppeln eines Geräts durch Anhalten eines kompatiblen Telefons. Der Cortex-M33-Kern mit 128 MHz arbeitet zusammen mit einem RISC-V-Koprozessor, Ihnen stehen 512 KB RAM, 2 MB nichtflüchtiger NVM-Speicher und 8 MB Flash zur Verfügung, und die Platine programmieren Sie im nRF Connect SDK, in Zephyr oder in PlatformIO.

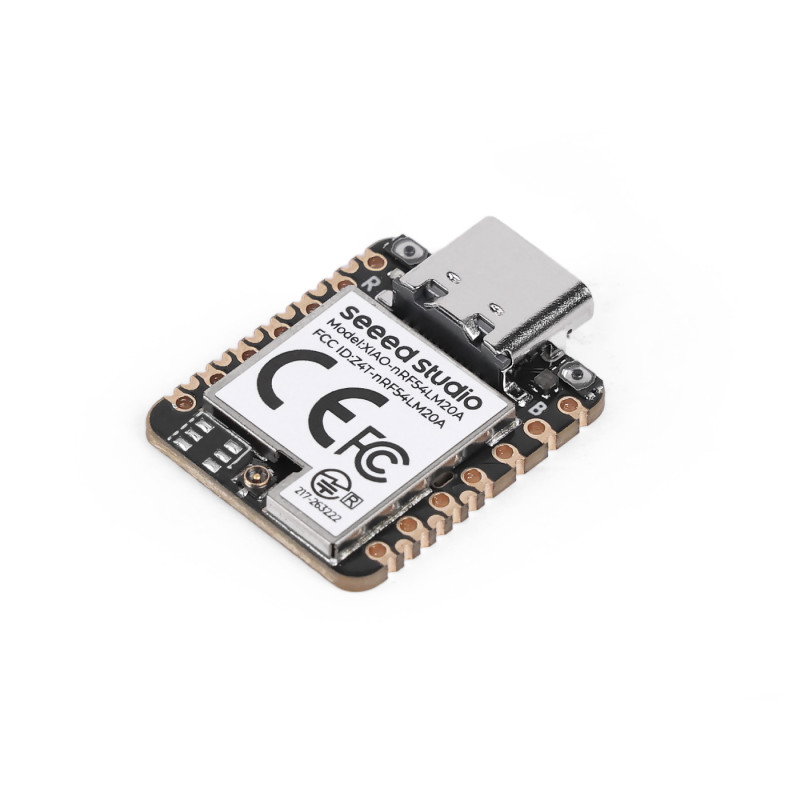

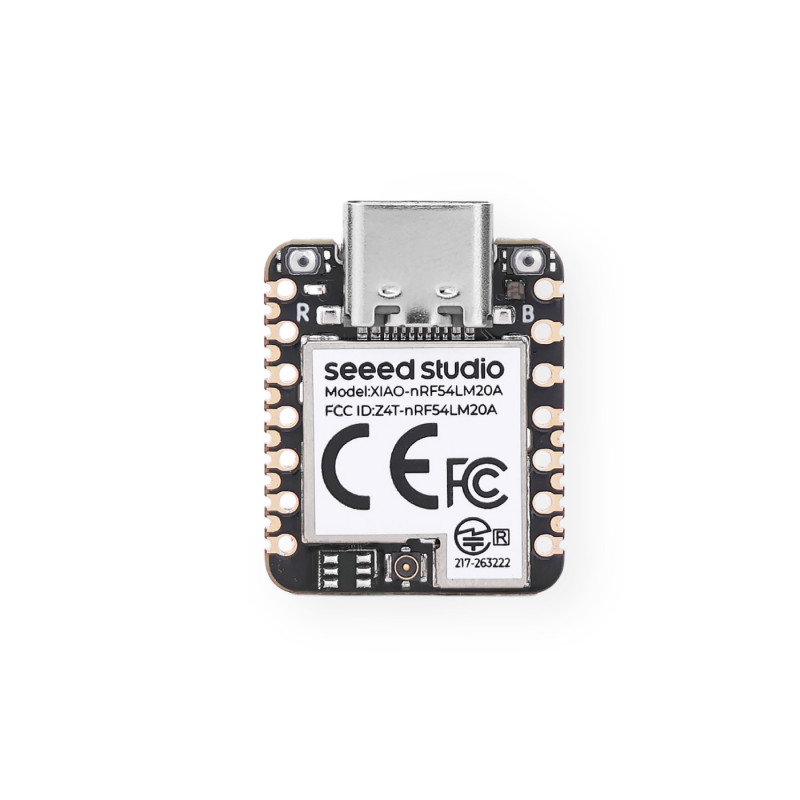

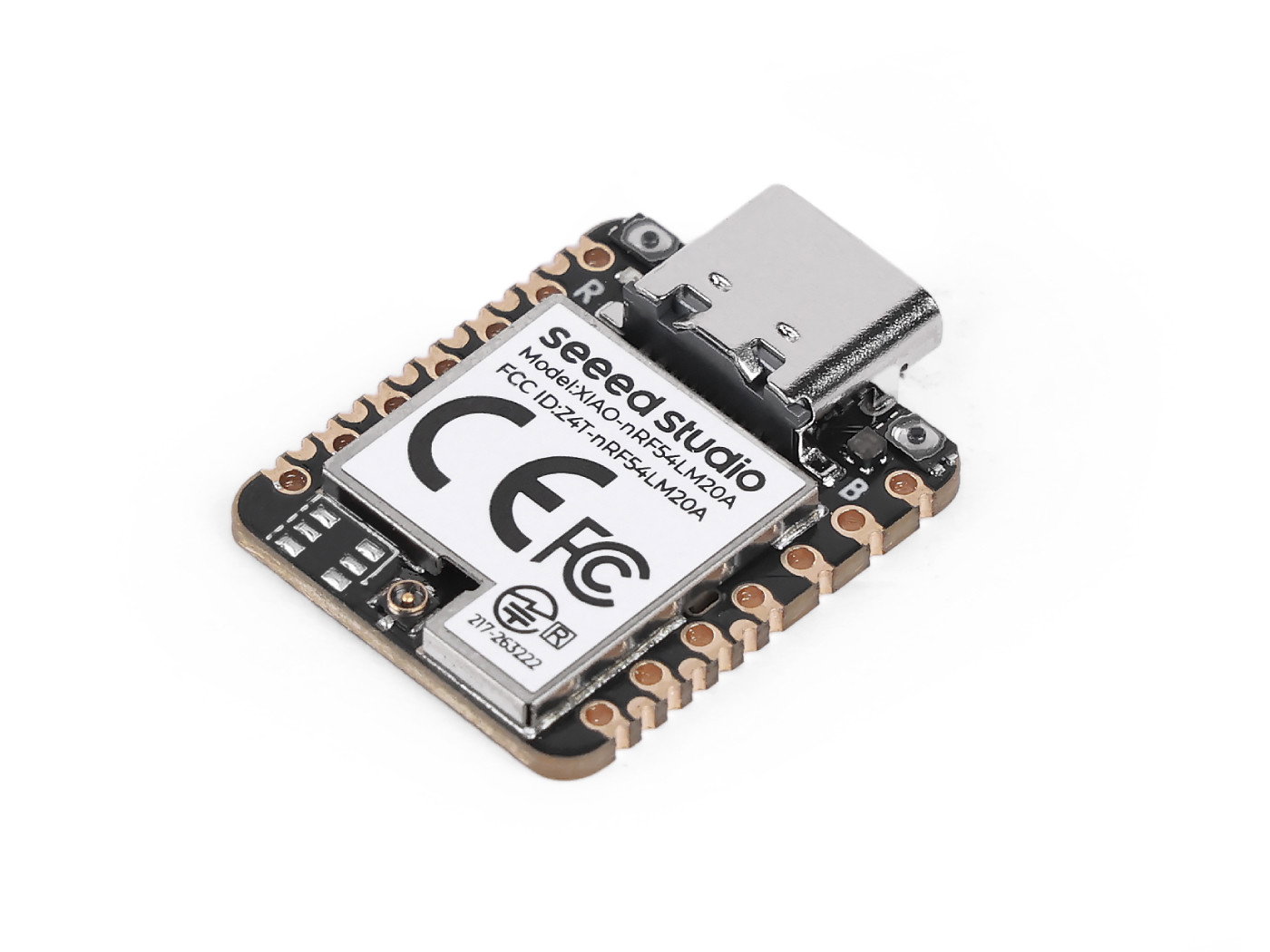

Seeed Studio XIAO nRF54LM20A - Ansicht von oben
BLE 6.0
Bluetooth LE mit Channel Sounding sowie Thread, Zigbee und Matter
28 GPIO
Pins an den Rändern und auf der Unterseite der Platine
4,76 µA
Stromaufnahme im Modus System OFF bei Versorgung aus einem 3,7-V-Akku
512 KB
RAM und 8 MB Flash auf der Platine

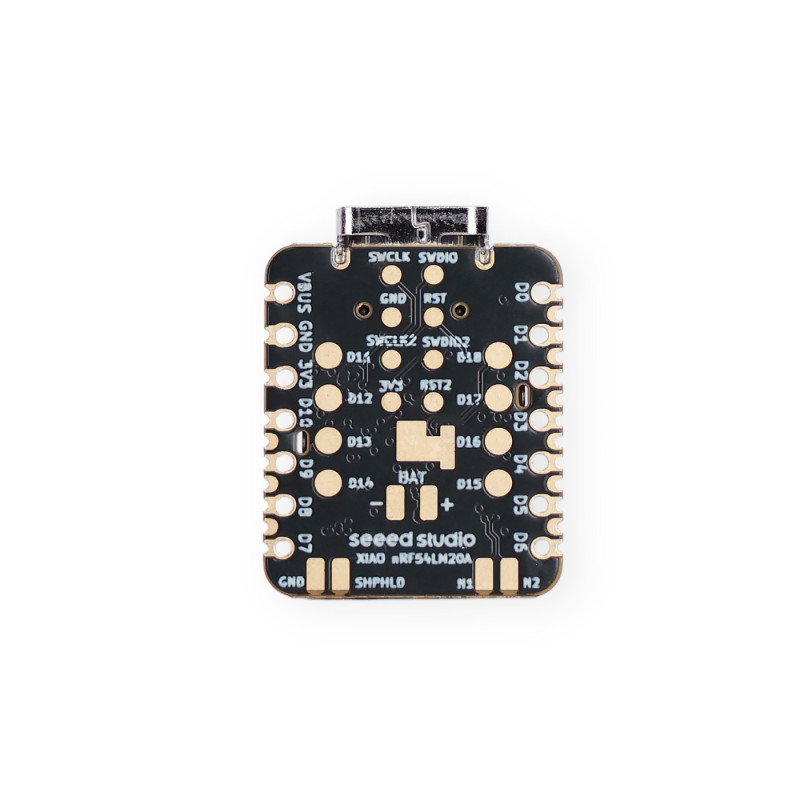

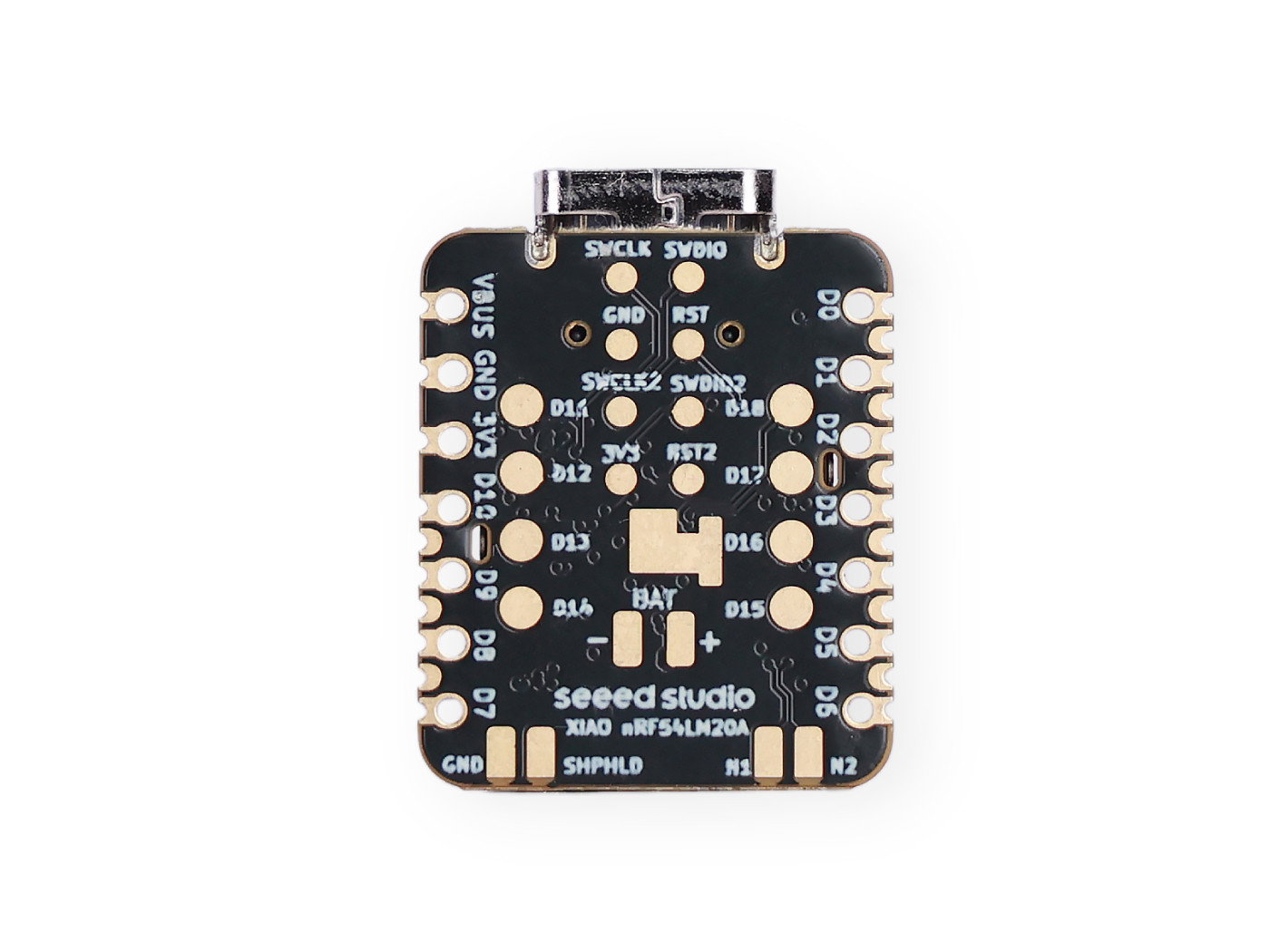

Seeed Studio XIAO nRF54LM20A - Unterseite mit Lötpads
Pins wie beim XIAO Plus von der ersten Version an
Der XIAO nRF54LM20A hat keine eigene Plus-Version, da er die zusätzlichen Pads von Anfang an besitzt: Auf der Unterseite der Platine befinden sich die Pins D11-D18, ein zweites SWD-Paar zum Debuggen, die Kontakte der NFC-Antenne und der Pin SHPHLD für den Transportmodus, also einen Modus mit minimaler Stromaufnahme für die Lagerung. Zusammen mit dem 14-poligen XIAO-Layout auf der Vorderseite ergibt das 28 GPIO-Pins, also universelle Ein- und Ausgangspins.
Die Stromversorgung steuert der Nordic-Chip nPM1300: Er lädt den Li-Ion-Akku über USB Typ C, stabilisiert die Spannung und misst den Akkustatus über I2C. Die Vorderseite der Platine hat das Standard-XIAO-Layout, sodass Sie Grove-Sensoren über das Grove Shield for XIAO oder das XIAO Expansion Board anschließen.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie einen batteriebetriebenen Sensor bauen, der monatelang ohne Laden laufen soll
- Sie ein Gerät für ein Thread-, Zigbee- oder Matter-Netzwerk entwickeln
- Sie Channel Sounding mit Bluetooth 6.0 ausprobieren möchten
Erwägen Sie eine andere Option, wenn:
- Sie einen Bewegungssensor und ein Mikrofon brauchen: wählen Sie den XIAO nRF54LM20A Sense
- Sie in MicroPython oder CircuitPython programmieren möchten: siehe XIAO nRF52840 Sense Plus
Vergleich von XIAO-Platinen mit Bluetooth
| XIAO nRF54LM20A | XIAO nRF54LM20A Sense | XIAO nRF52840 Sense | |
|---|---|---|---|
| Chip | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF52840, Cortex-M4F 64 MHz |
| Speicher | 512 KB RAM, 2 MB NVM + 8 MB flash | 512 KB RAM, 2 MB NVM + 8 MB flash | 256 KB RAM, 1 MB + 2 MB flash |
| Drahtlose Verbindung | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 5.4, Bluetooth Mesh, NFC |
| Antenne | extern IPEX4, im Lieferumfang | extern IPEX4, im Lieferumfang | integriert |
| Sensoren | keine | Bewegungssensor (IMU), Mikrofon | Bewegungssensor (IMU), Mikrofon |
| GPIO-Pins | 28 | 28 | 11 |
| Analoge Eingänge | 9 | 9 | 6 |
| Laden von Li-Ion-Akkus | ja, PMIC nPM1300 | ja, PMIC nPM1300 | ja, 50 oder 100 mA |
| Stromaufnahme im Deep Sleep | 4,76 µA | 4,76 µA | unter 5 µA |
| Siehe | diese Seite | XIAO nRF54LM20A Sense | XIAO nRF52840 Sense |
Wissenswertes
0,33 µA im Transportmodus
Der Chip nPM1300 hat einen Transportmodus, in dem die Platine nur 0,33 µA aus dem Akku aufnimmt. Das ist mehr als 14-mal weniger als im Modus System OFF, in dem die Stromaufnahme etwa 4,76 µA beträgt, sodass ein Gerät mit Akku lange im Lager warten kann.
Quelle: Seeed Studio: XIAO nRF54LM20A
Häufig gestellte Fragen
Muss die Antenne montiert werden?
Ja, der Hersteller empfiehlt die Montage. Die Platine nutzt eine externe Antenne am IPEX4-Anschluss, und eine FPC-Antenne für 2,4 GHz liegt bei.
Womit programmiere ich das Modul?
Der Hersteller sieht das nRF Connect SDK mit dem System Zephyr sowie PlatformIO mit der Plattform platform-seeedboards vor. Programme im Arduino-Stil schreiben Sie mit dem nrf54-arduino-core.
Kann ich einen Li-Ion-Akku direkt an die Platine anschließen?
Ja. Löten Sie einen 3,7-V-Akku an die BAT-Pads. Laden und Messung des Akkustatus übernimmt der Chip nPM1300, dessen Daten Sie über I2C auslesen.

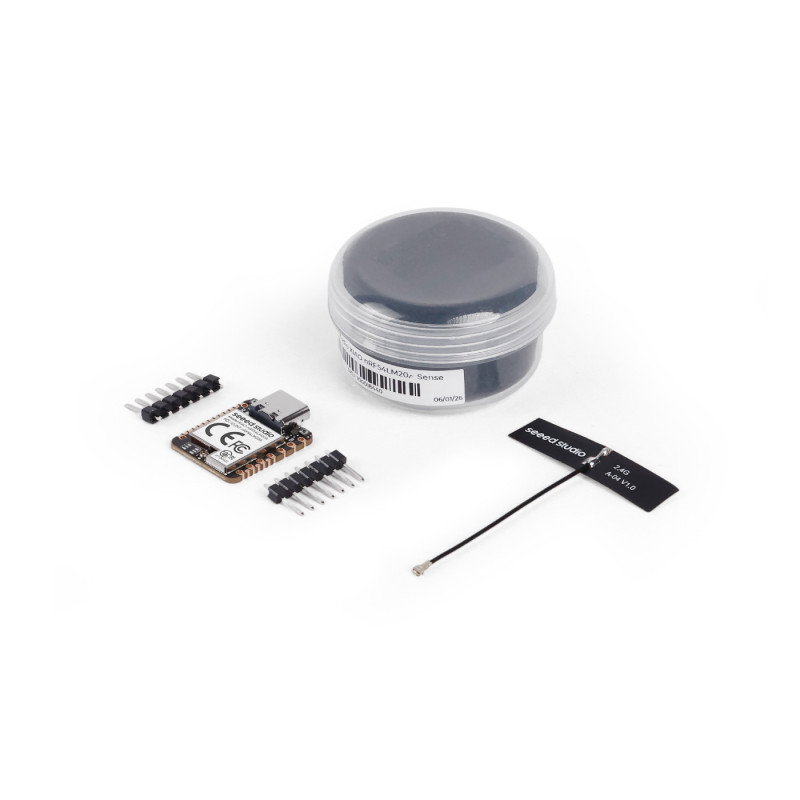

Lieferumfang
- 1 x Platine Seeed Studio XIAO nRF54LM20A
- 1 x FPC-Antenne A-04 2,4 GHz für IPEX4-Anschluss
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | Nordic nRF54LM20A: Arm Cortex-M33 128 MHz und RISC-V-Koprozessor 128 MHz |
| Speicher | 512 KB RAM, 2 MB NVM im Chip, 8 MB Flash auf der Platine |
| Drahtlose Verbindung | Bluetooth LE 6.0 mit Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, proprietäres 2,4-GHz-Protokoll bis 4 Mb/s |
| Antenne | extern für IPEX4-Anschluss; FPC-Antenne 2,4 GHz im Lieferumfang |
| Pins | 28 GPIO: 14-poliges XIAO-Layout und Pads auf der Unterseite |
| Analoge Eingänge | 9 |
| Schnittstellen | I2C, UART, SPI, NFC, SHPHLD (PMIC-Transportmodus), 2 SWD-Paare |
| Sicherheit | Secure Boot und sicheres Update, sicherer Schlüsselspeicher, TrustZone, Krypto-Beschleuniger, Manipulationserkennung |
| Auf der Platine | RGB-LED, Lade-LED, Taste Reset und Benutzertaste, IPEX4-Anschluss |
| Energiemanagement | PMIC Nordic nPM1300: Laden, Spannungsregelung und Messung des Akkustatus über I2C |
| Stromaufnahme (Akku 3,7 V) | Light Sleep etwa 9,96 µA, System OFF etwa 4,76 µA, System OFF mit Aufwecken per GRTC etwa 4,92 µA, Transportmodus 0,33 µA, durchschnittlich 3,87 mA beim Senden mit +8 dBm |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| Software | nRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino über den nrf54-arduino-core |
| Betriebstemperatur | -20 °C bis 70 °C |

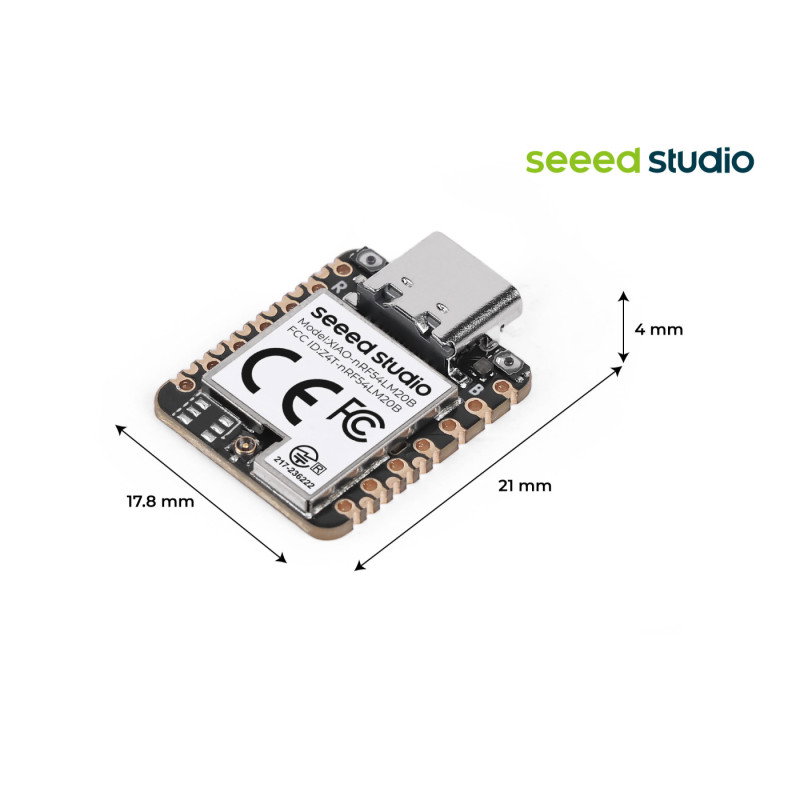

| Abmessungen | 21 x 17,8 x 4 mm |
| Herstellernummer | 100023651 |
| Hersteller | Seeed Studio |
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | nRF54LM20A |
| UC - Kern |
|
| UC - Flash-Speicher | 2 MB |
| UC - RAM-Speicher | 512 KB |
| UC - Digitale Stifte | 28 |
| UC - analoger Eingang | 9 |
| UC - Timing | 128 MHz |
| UC - USB-Schnittstelle | USB-C |
| UC - Bluetooth | Ja |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Kommunikation |
|
| Breite | 4,5 cm |
| Höhe | 2,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,01 kg |
