Seeed Xiao nRF54LM20A Sense - BLE 6.0/Thread/ZigBee/Matter/NFC - IMU und Mikrofon - Seeedstudio 100018440
Bewegungssensor und Mikrofon in einer Platine mit Bluetooth 6.0, Thread und Matter: XIAO nRF54LM20A Sense mit dem Nordic-Chip nRF54LM20A.
- IMU LSM6DS3TR-C und digitales Mikrofon MSM261DGT006
- 28 GPIO-Pins und 512 KB RAM
- Transportmodus 0,33 µA
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Bewegung und Ton in einer stromsparenden Platine mit Bluetooth 6.0
Seeed Studio XIAO nRF54LM20A Sense ist eine Platine mit Nordic-nRF54LM20A-Chip, Bewegungssensor und Mikrofon, die Bluetooth LE 6.0, Thread, Zigbee und Matter unterstützt. Der Bewegungssensor IMU LSM6DS3TR-C vereint Beschleunigungssensor und Gyroskop, und das digitale PDM-Mikrofon MSM261DGT006 gibt den Ton direkt an den Prozessor weiter.
Diese Kombination eignet sich für Aktivitätsarmbänder, die Gestenerkennung und TinyML, also maschinelles Lernen auf einem Mikrocontroller, zum Beispiel zur Erkennung von Sprachbefehlen. Thread, Zigbee und Matter sind Protokolle für Smart-Home-Netzwerke. Im Schlafmodus nimmt die Platine etwa 4,76 µA aus dem Akku auf.

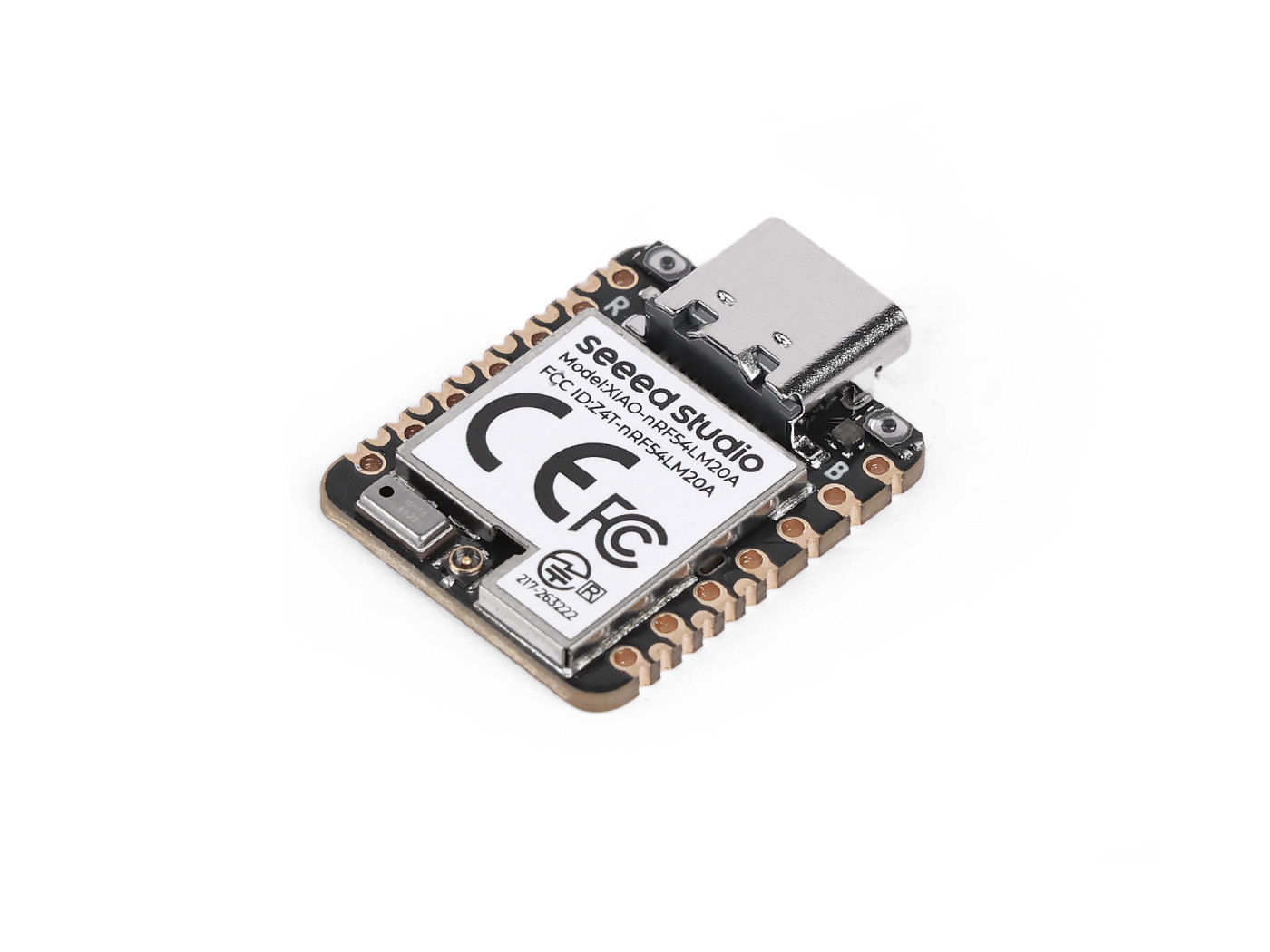

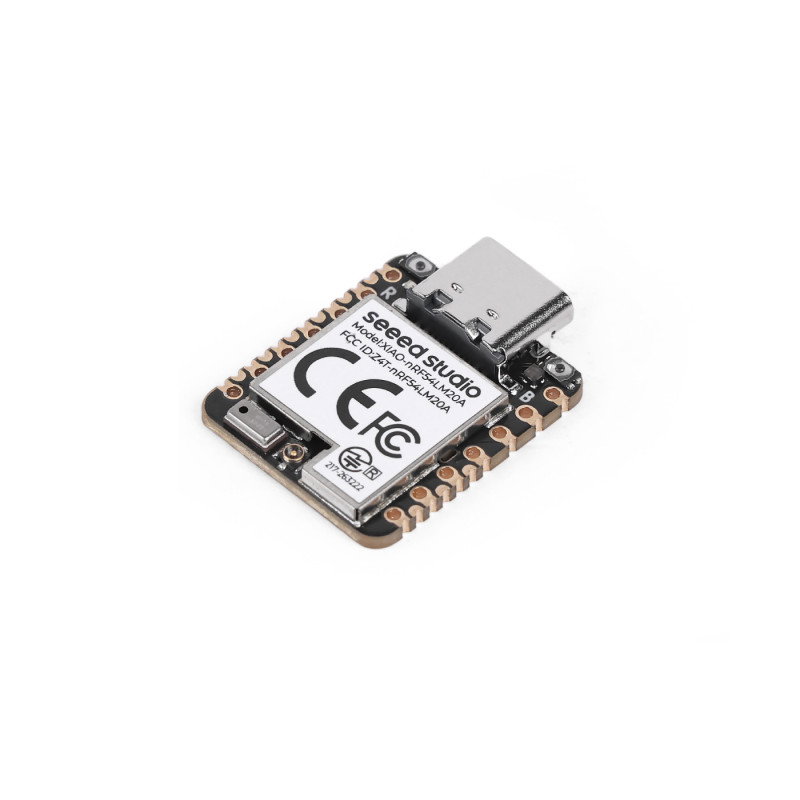

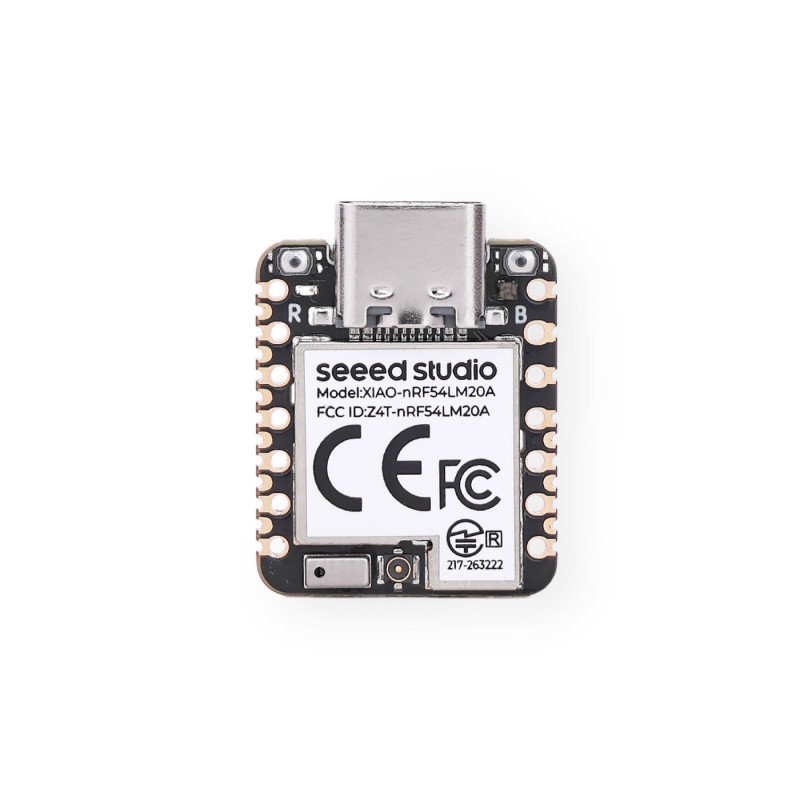

Seeed Studio XIAO nRF54LM20A Sense - Ansicht von oben
IMU und Mikrofon
Bewegungssensor LSM6DS3TR-C und digitales Mikrofon MSM261DGT006
BLE 6.0
Bluetooth LE mit Channel Sounding sowie Thread, Zigbee und Matter
28 GPIO
Pins an den Rändern und auf der Unterseite der Platine
0,33 µA
Stromaufnahme im Transportmodus des Chips nPM1300
Was dieses Modell auszeichnet
Bluetooth 6.0, Thread und Matter zusammen mit Bewegungssensor und Mikrofon
Im Vergleich zum XIAO nRF52840 Sense Plus bietet diese Platine zusätzlich Bluetooth 6.0 mit Channel Sounding, also der Entfernungsmessung zwischen Geräten, sowie Thread-, Zigbee- und Matter-Netzwerke und hat außerdem doppelt so viel RAM. Beachten Sie, dass Sie sie im nRF Connect SDK, in Zephyr oder in PlatformIO programmieren. Wenn Sie MicroPython oder CircuitPython bevorzugen, wählen Sie den XIAO nRF52840 Sense Plus.
512 KB
RAM (XIAO nRF52840 Sense Plus: 256 KB)
28 GPIO
Pins (XIAO nRF52840 Sense Plus: 20 GPIO)
128 MHz
Taktfrequenz des Cortex-M33-Kerns (XIAO nRF52840 Sense Plus: 64 MHz)

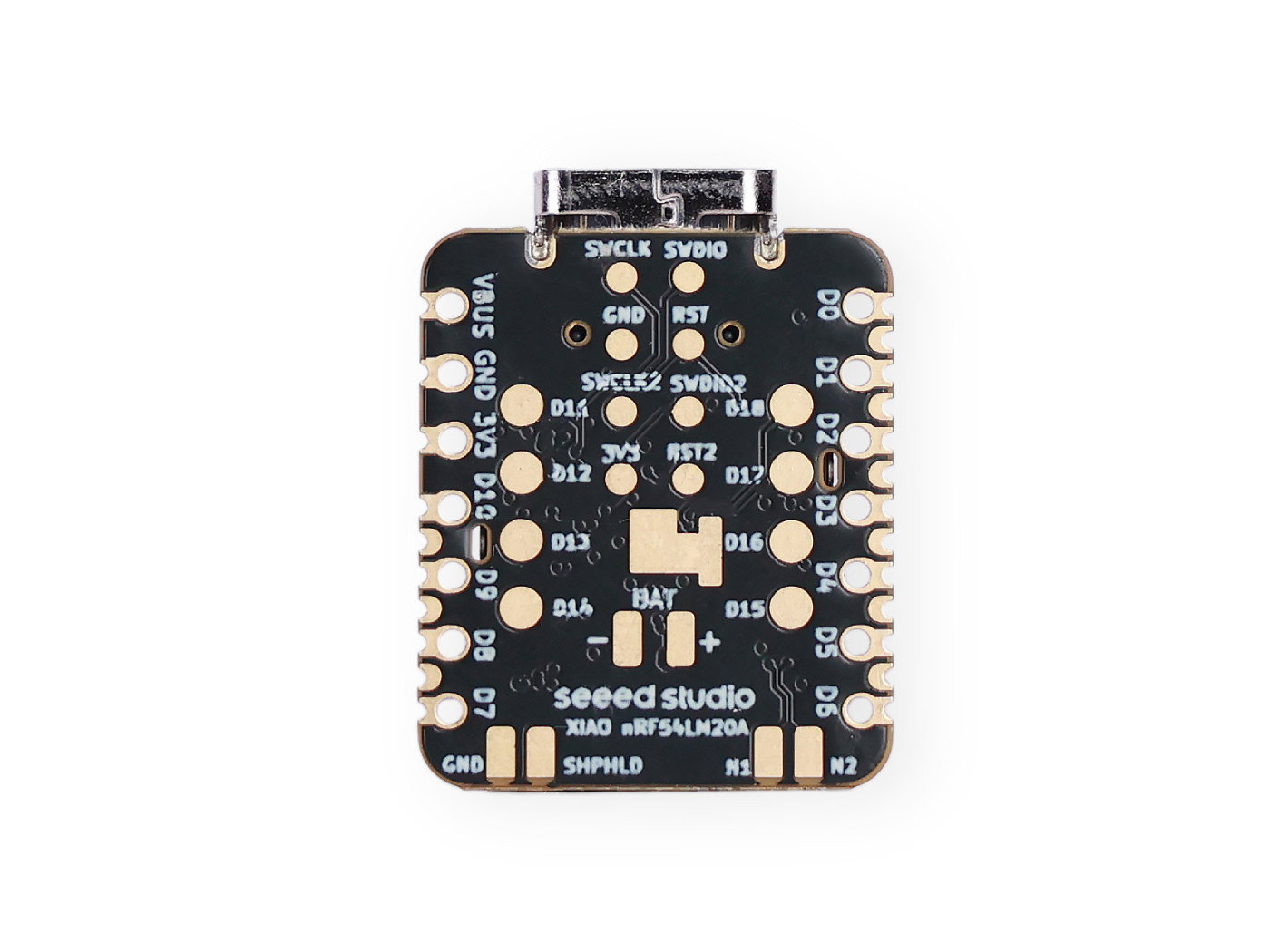

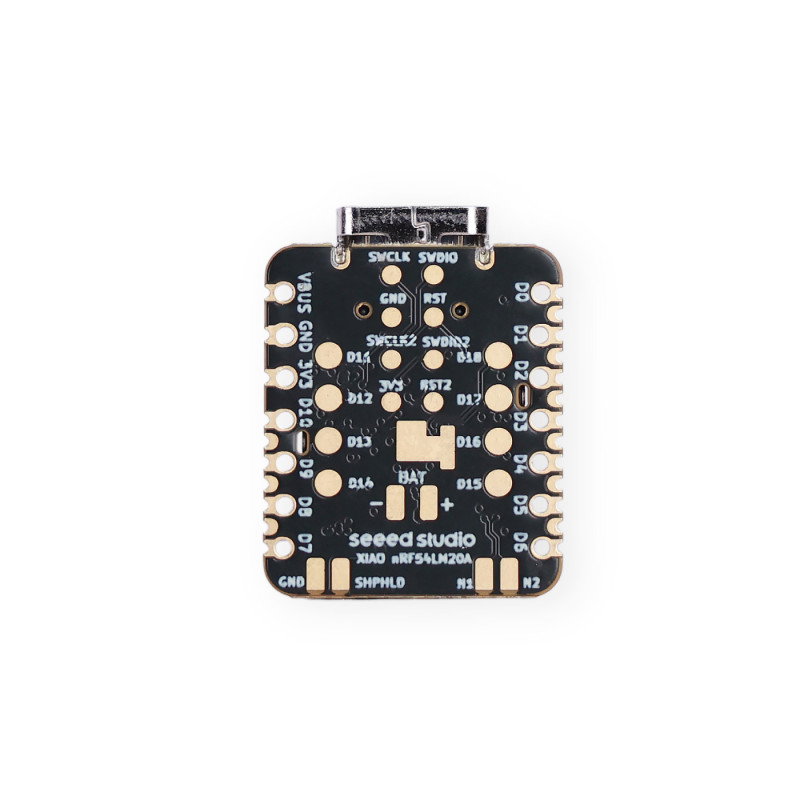

Seeed Studio XIAO nRF54LM20A - Unterseite mit Lötpads
Pins wie beim XIAO Plus von der ersten Version an
Auf der Unterseite der Platine befinden sich die Pads D11-D18, ein zweites SWD-Paar zum Debuggen, die Kontakte der NFC-Antenne und der Pin SHPHLD für den Transportmodus, also einen Modus mit minimaler Stromaufnahme für die Lagerung, sodass Sie zusammen mit dem 14-poligen XIAO-Layout auf der Vorderseite 28 Pins haben. An die BAT-Pads schließen Sie einen 3,7-V-Li-Ion-Akku an, den der Nordic-Chip nPM1300 lädt und dessen Status er über I2C misst.
Neben dem Cortex-M33-Kern mit 128 MHz arbeitet ein RISC-V-Koprozessor mit 128 MHz, und die 8 MB Flash auf der Platine eignen sich für Sensordaten und TinyML-Modelle. Die Vorderseite der Platine hat das Standard-XIAO-Layout, sodass Sie Grove-Sensoren über das Grove Shield for XIAO oder das XIAO Expansion Board anschließen.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie ein tragbares Gerät bauen, das Bewegung, Gesten oder Ton erkennen soll
- Sie Sensoren mit einem Thread-, Zigbee- oder Matter-Netzwerk verbinden möchten
- Sie ein kleines TinyML-Modul mit langer Akkulaufzeit brauchen
Erwägen Sie eine andere Option, wenn:
- Sie keinen Bewegungssensor und kein Mikrofon brauchen: wählen Sie den XIAO nRF54LM20A
- Sie in MicroPython oder CircuitPython programmieren möchten: siehe XIAO nRF52840 Sense Plus
Vergleich von XIAO-nRF-Platinen
| XIAO nRF54LM20A Sense | XIAO nRF54LM20A | XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense | |
|---|---|---|---|---|
| Chip | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF52840, Cortex-M4F 64 MHz | nRF52840, Cortex-M4F 64 MHz |
| Speicher | 512 KB RAM, 2 MB NVM + 8 MB flash | 512 KB RAM, 2 MB NVM + 8 MB flash | 256 KB RAM, 1 MB + 2 MB flash | 256 KB RAM, 1 MB + 2 MB flash |
| Drahtlose Verbindung | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 5.4, Bluetooth Mesh, NFC | BLE 5.4, Bluetooth Mesh, NFC |
| Antenne | extern IPEX4, im Lieferumfang | extern IPEX4, im Lieferumfang | integriert | integriert |
| Sensoren | Bewegungssensor (IMU), Mikrofon | keine | Bewegungssensor (IMU), Mikrofon | Bewegungssensor (IMU), Mikrofon |
| GPIO-Pins | 28 | 28 | 20 | 11 |
| Analoge Eingänge | 9 | 9 | 6 | 6 |
| Stromaufnahme im Deep Sleep | 4,76 µA | 4,76 µA | etwa 5 µA | unter 5 µA |
| Siehe | diese Seite | XIAO nRF54LM20A | XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense |
Wissenswertes
Bluetooth, das Entfernungen misst
Bluetooth LE 6.0 im Chip nRF54LM20A unterstützt Channel Sounding. Mit dieser Funktion können zwei Bluetooth-Geräte den Abstand zwischen sich messen, statt nur zu erkennen, dass sie in der Nähe sind.
Häufig gestellte Fragen
Welchen Bewegungssensor hat diese Platine und wie ist er angebunden?
Die Platine hat einen 6-Achsen-Bewegungssensor LSM6DS3TR-C, der Beschleunigungssensor und Gyroskop vereint. Er kommuniziert über I2C und kann Ereignisse über den Interrupt-Ausgang INT1 melden.
Wie hoch ist die Stromaufnahme der Platine im Schlafmodus bei Akkubetrieb?
Bei Versorgung aus einem 3,7-V-Akku im Modus System OFF nimmt die Platine etwa 4,76 µA auf, mit Aufwecken über den Timer GRTC etwa 4,92 µA und im Transportmodus 0,33 µA.
Was tun, wenn in PlatformIO die Projektliste nicht geladen wird?
Löschen Sie die alten Pakete platform-seed und framework-seed aus dem Paketordner von PlatformIO und installieren Sie die Plattform platform-seeedboards erneut. Das Problem entsteht, weil mehrere Plattformversionen gleichzeitig installiert sind.

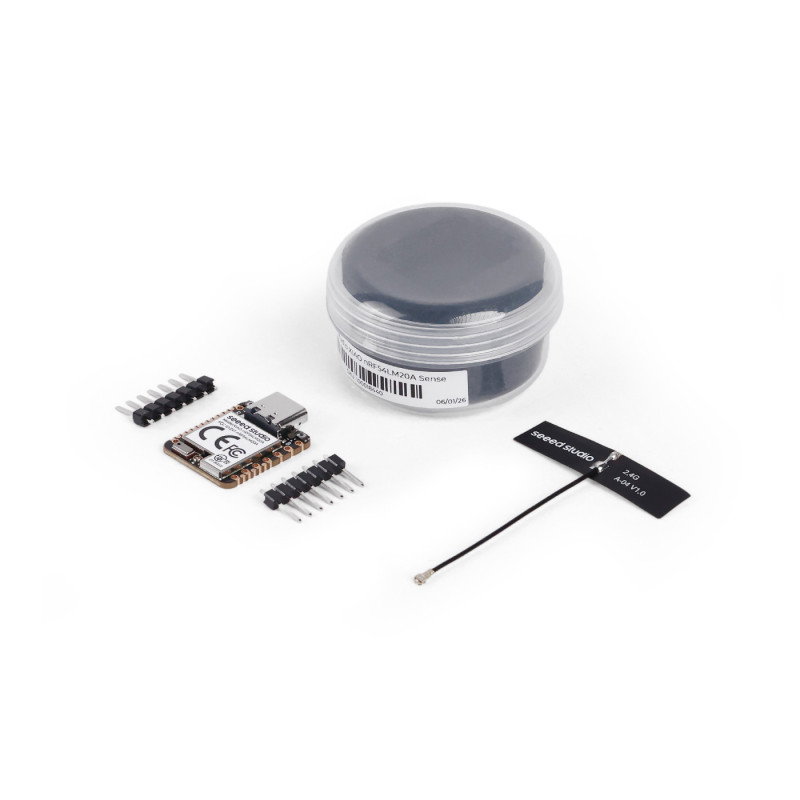

Lieferumfang
- 1 x Platine Seeed Studio XIAO nRF54LM20A Sense
- 1 x FPC-Antenne A-04 2,4 GHz für IPEX4-Anschluss
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | Nordic nRF54LM20A: Arm Cortex-M33 128 MHz und RISC-V-Koprozessor 128 MHz |
| Speicher | 512 KB RAM, 2 MB NVM im Chip, 8 MB Flash auf der Platine |
| Drahtlose Verbindung | Bluetooth LE 6.0 mit Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, proprietäres 2,4-GHz-Protokoll bis 4 Mb/s |
| Antenne | extern für IPEX4-Anschluss; FPC-Antenne 2,4 GHz im Lieferumfang |
| Sensoren | IMU LSM6DS3TR-C (3-Achsen-Beschleunigungssensor und Gyroskop, I2C), digitales PDM-Mikrofon MSM261DGT006 |
| Pins | 28 GPIO: 14-poliges XIAO-Layout und Pads auf der Unterseite |
| Analoge Eingänge | 9 |
| Schnittstellen | I2C, UART, SPI, NFC, SHPHLD (PMIC-Transportmodus), 2 SWD-Paare |
| Sicherheit | Secure Boot und sicheres Update, sicherer Schlüsselspeicher, TrustZone, Krypto-Beschleuniger, Manipulationserkennung |
| Auf der Platine | RGB-LED, Lade-LED, Taste Reset und Benutzertaste, IPEX4-Anschluss |
| Energiemanagement | PMIC Nordic nPM1300: Laden, Spannungsregelung und Messung des Akkustatus über I2C |
| Stromaufnahme (Akku 3,7 V) | Light Sleep etwa 9,96 µA, System OFF etwa 4,76 µA, System OFF mit Aufwecken per GRTC etwa 4,92 µA, Transportmodus 0,33 µA, durchschnittlich 3,87 mA beim Senden mit +8 dBm |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| Software | nRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino über den nrf54-arduino-core |
| Betriebstemperatur | -20 °C bis 70 °C |

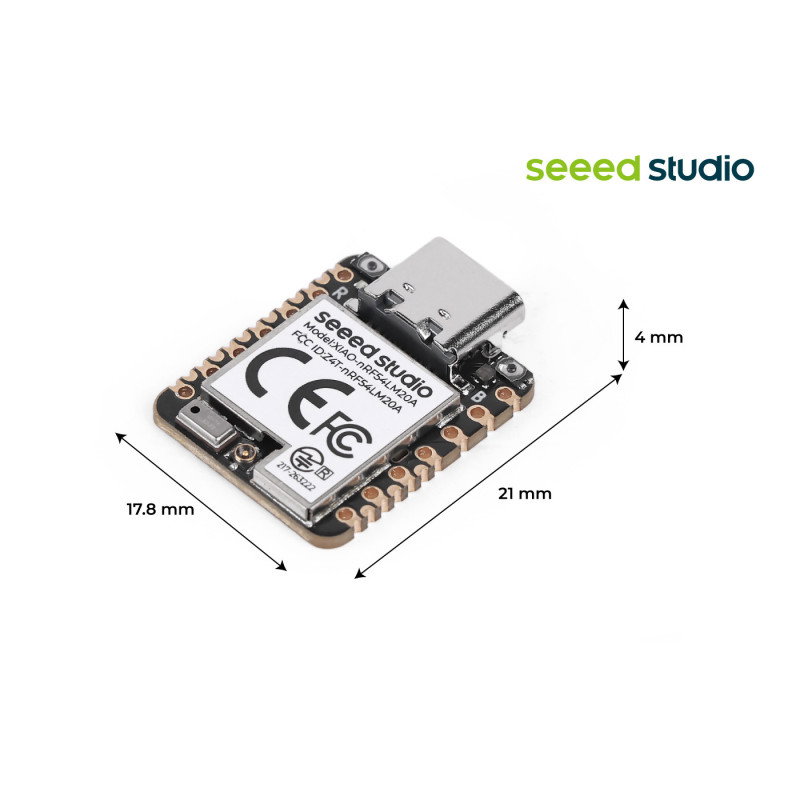

| Abmessungen | 21 x 17,8 x 4 mm |
| Herstellernummer | 100018440 |
| Hersteller | Seeed Studio |
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | nRF54LM20A |
| UC - Kern |
|
| UC - Flash-Speicher | 2 MB |
| UC - RAM-Speicher | 512 KB |
| UC - Digitale Stifte | 28 |
| UC - analoger Eingang | 9 |
| UC - Timing | 128 MHz |
| UC - USB-Schnittstelle | USB-C |
| UC - Bluetooth | Ja |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Kommunikation |
|
| Breite | 4,5 cm |
| Höhe | 2,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,01 kg |
